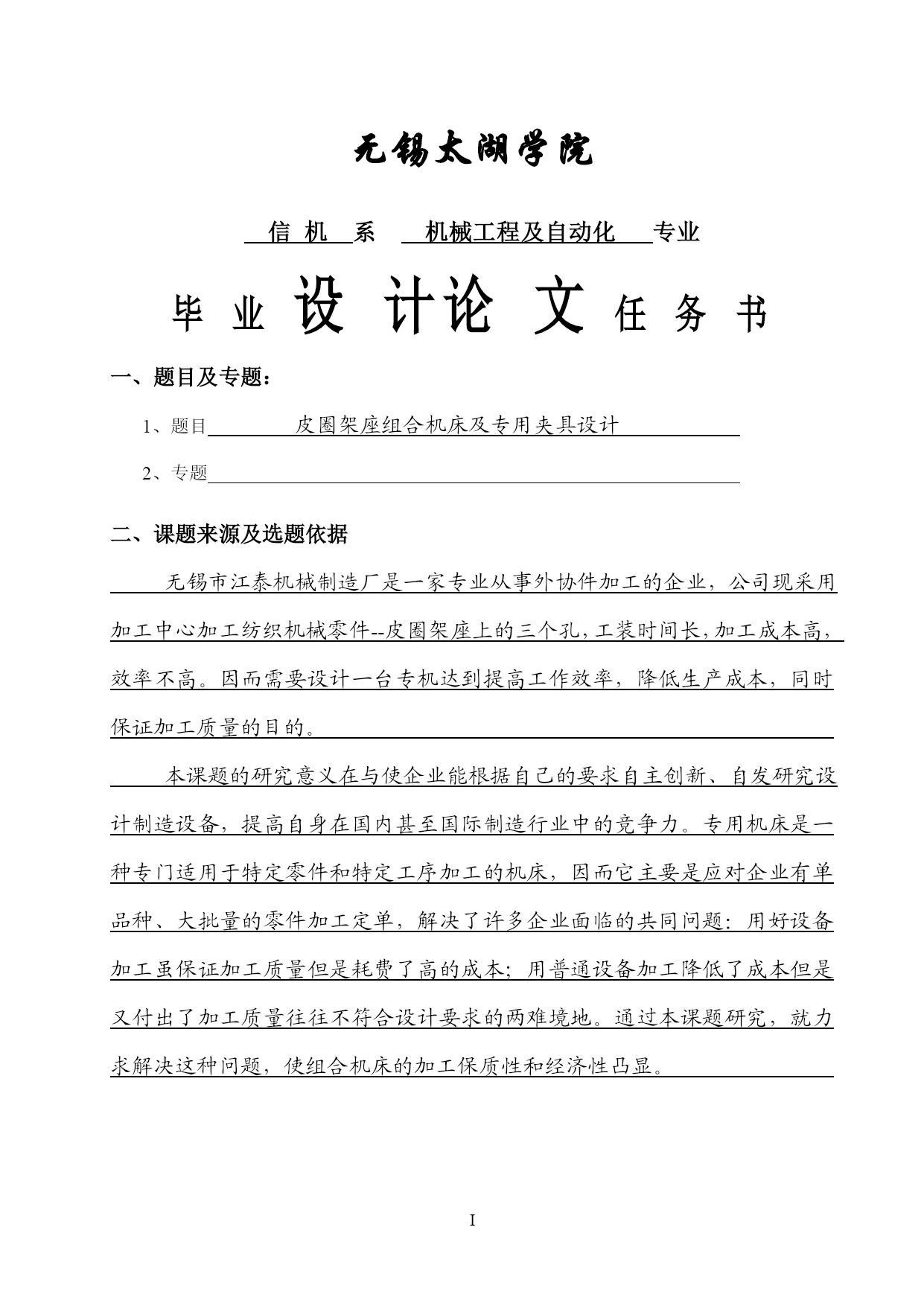

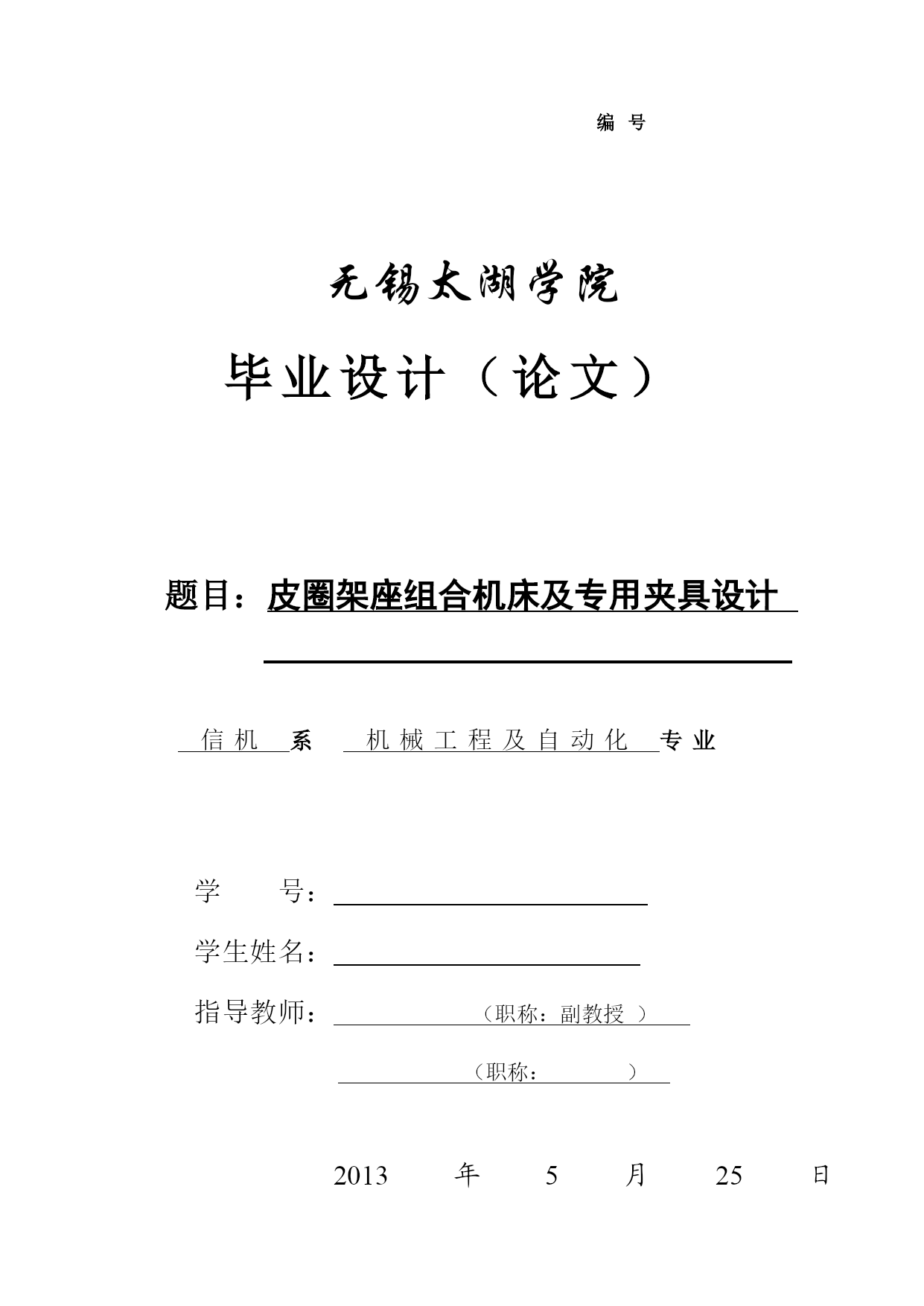

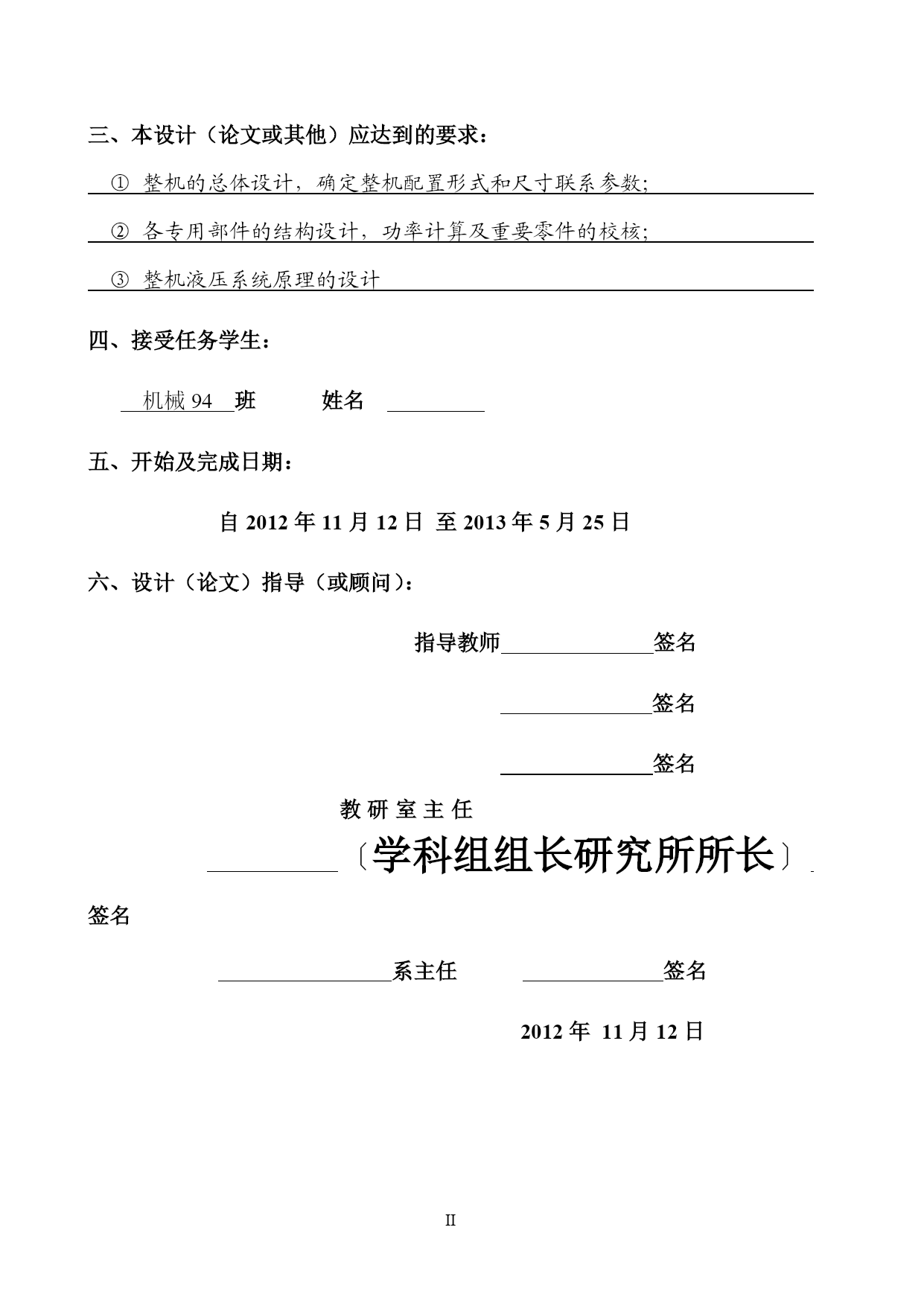

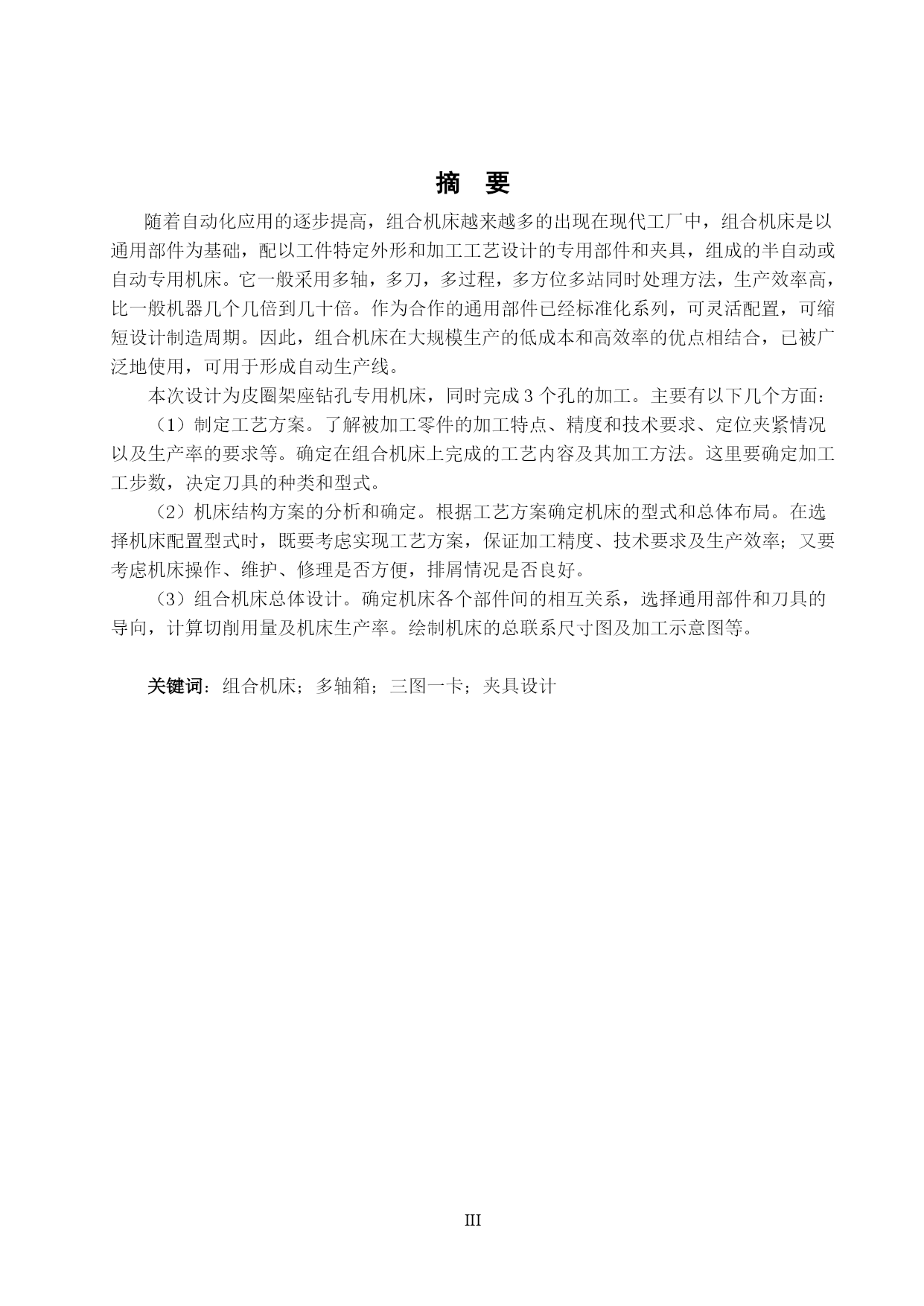

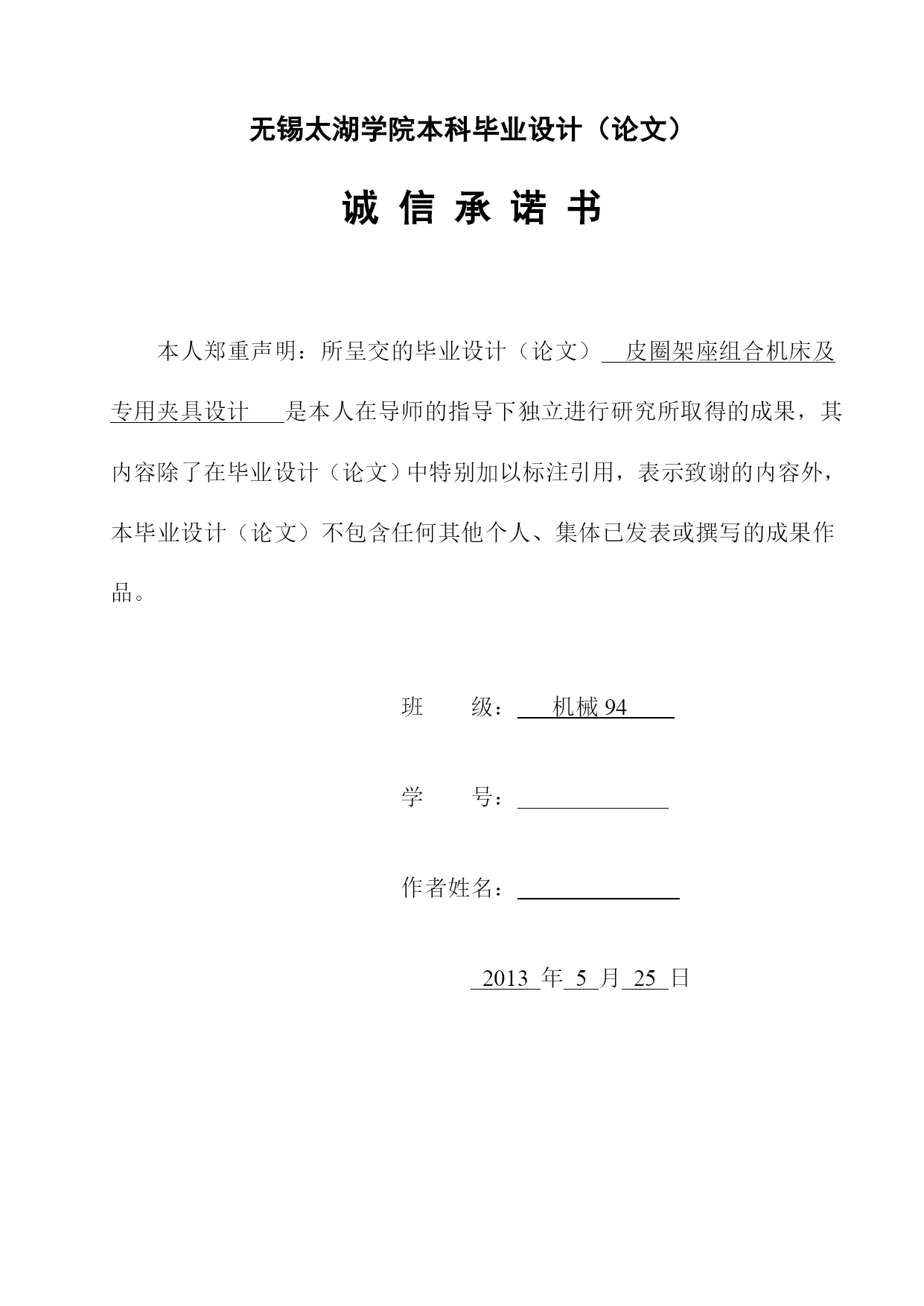

编号无锡太湖学院毕业设计（论文）题目：皮圈架座组合机床及专用夹具设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：副教授）（职称：）2013年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）皮圈架座组合机床及专用夹具设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械94学号：作者姓名：2013年5月25日PAGEI无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目皮圈架座组合机床及专用夹具设计2、专题二、课题来源及选题依据无锡市江泰机械制造厂是一家专业从事外协件加工的企业，公司现采用加工中心加工纺织机械零件--皮圈架座上的三个孔，工装时间长，加工成本高，效率不高。因而需要设计一台专机达到提高工作效率，降低生产成本，同时保证加工质量的目的。本课题的研究意义在与使企业能根据自己的要求自主创新、自发研究设计制造设备，提高自身在国内甚至国际制造行业中的竞争力。专用机床是一种专门适用于特定零件和特定工序加工的机床，因而它主要是应对企业有单品种、大批量的零件加工定单，解决了许多企业面临的共同问题：用好设备加工虽保证加工质量但是耗费了高的成本；用普通设备加工降低了成本但是又付出了加工质量往往不符合设计要求的两难境地。通过本课题研究，就力求解决这种问题，使组合机床的加工保质性和经济性凸显。三、本设计（论文或其他）应达到的要求：①整机的总体设计，确定整机配置形式和尺寸联系参数；②各专用部件的结构设计，功率计算及重要零件的校核；③整机液压系统原理的设计四、接受任务学生：机械94班姓名五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任〔学科组组长研究所所长〕签名系主任签名2012年11月12日摘要随着自动化应用的逐步提高，组合机床越来越多的出现在现代工厂中，组合机床是以通用部件为基础，配以工件特定外形和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。它一般采用多轴，多刀，多过程，多方位多站同时处理方法，生产效率高，比一般机器几个几倍到几十倍。作为合作的通用部件已经标准化系列，可灵活配置，可缩短设计制造周期。因此，组合机床在大规模生产的低成本和高效率的优点相结合，已被广泛地使用，可用于形成自动生产线。本次设计为皮圈架座钻孔专用机床，同时完成3个孔的加工。主要有以下几个方面：（1）制定工艺方案。了解被加工零件的加工特点、精度和技术要求、定位夹紧情况以及生产率的要求等。确定在组合机床上完成的工艺内容及其加工方法。这里要确定加工工步数，决定刀具的种类和型式。（2）机床结构方案的分析和确定。根据工艺方案确定机床的型式和总体布局。在选择机床配置型式时，既要考虑实现工艺方案，保证加工精度、技术要求及生产效率；又要考虑机床操作、维护、修理是否方便，排屑情况是否良好。（3）组合机床总体设计。确定机床各个部件间的相互关系，选择通用部件和刀具的导向，计算切削用量及机床生产率。绘制机床的总联系尺寸图及加工示意图等。关键词：组合机床；多轴箱；三图一卡；夹具设计AbstractWiththegradualimprovementofautomation,machinetoolmoreandmoreinmodernfactories,machinetoolbasedoncommoncomponents,togetherwiththespecificshapeoftheworkpieceandprocessdesignspecialpartsandfixtures,composedofsemi-automaticorautomaticdedicatedmachine.Itiscommonlyusedmulti-axis,multi-tool,multi-process,multi-facetedormulti-stationprocessingatthesametime,theproductionefficiencyseveraltimesormorehigherthanthegeneralmachine.Commoncomponentshavebeenstandardizedforserialization,canbeflexiblyconfigured,youcanshort
