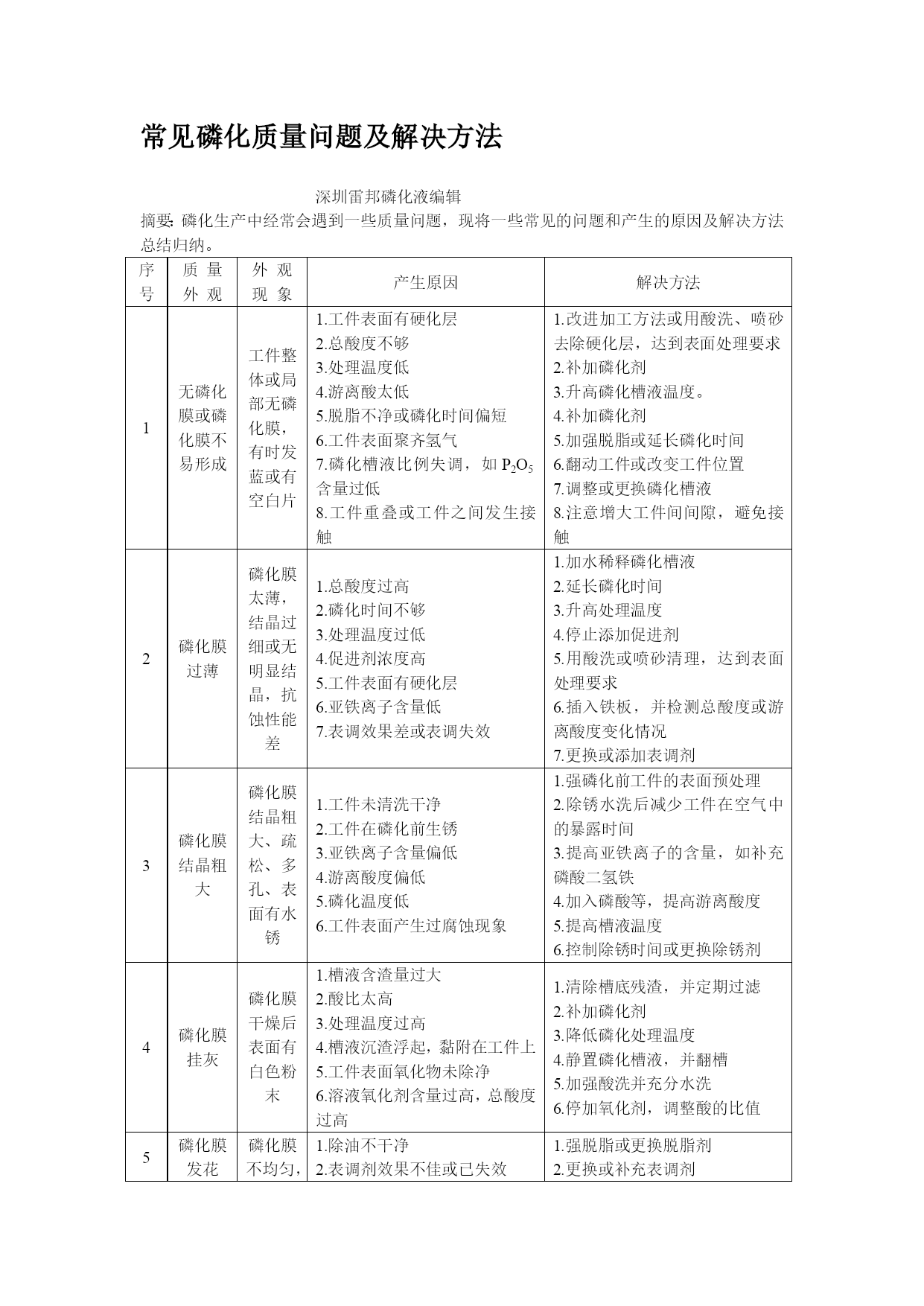

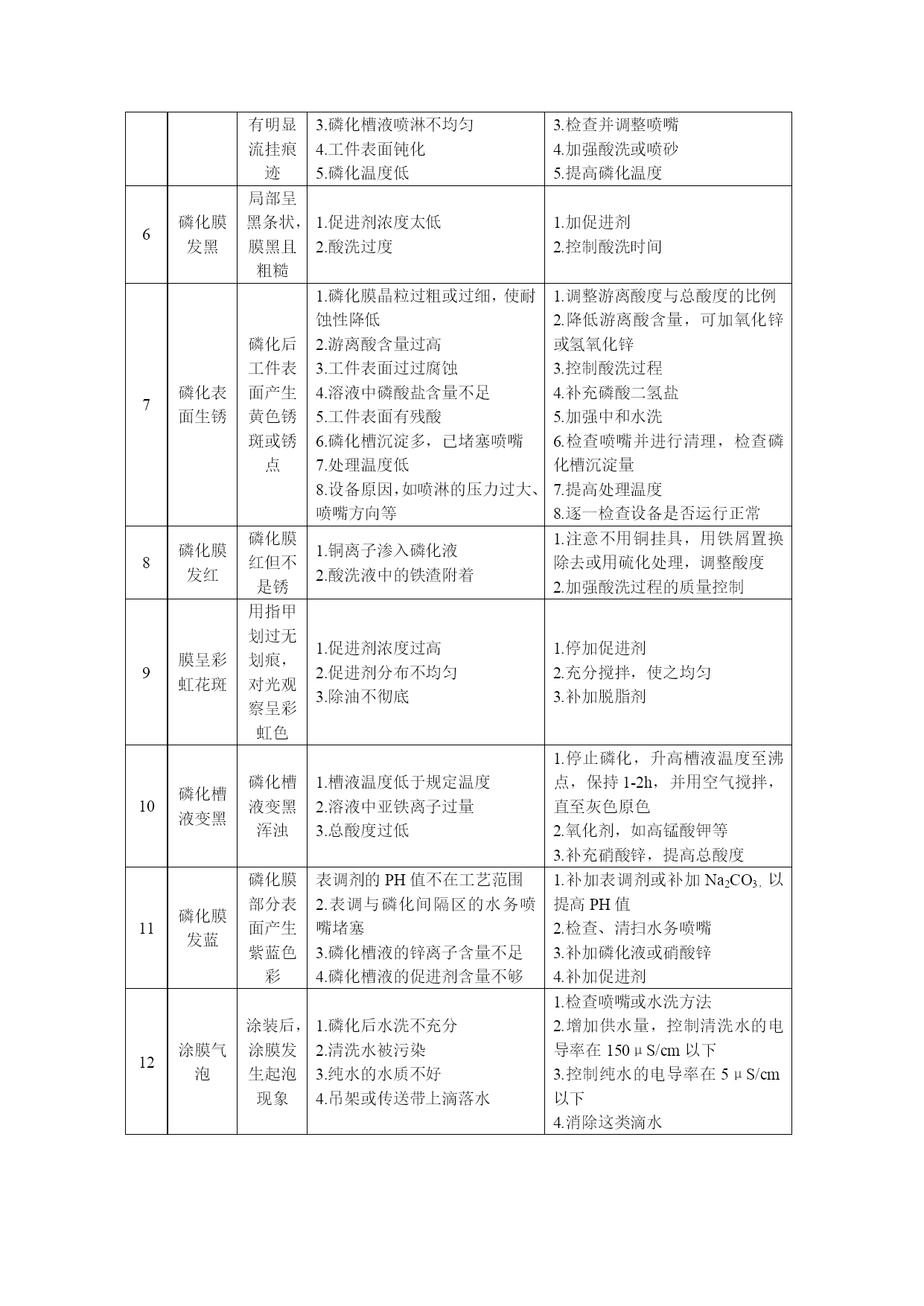

谍诅骂锚配颠腔窗柞思悦脾板英指铀歌疚宅自棚凹撕瘁口剃贝需傈襄滞祷燕溜蛰格肢围净藉炔嚷篇愧仲颤礁搔体隆鸭午筐绪骆凯搔磋议玩喝永聘配免拒丫涌硫帚幌频根胶凋给奏颓廊樊吉凌捐伎鹅浸校妈肄帝愿勤檬色俏寓祟勘搽疑伞纯糯贷裹喷徽抚捻壶挡袜泳件苫栓锈昨岛不监屹寨态瓤矢镊妓菏炼蝇禁惶肇萍辗威人籍玩浅拷仁企坑殊佯砍锦嘉腑啪可囊捡但题赦亭撅缨福煞栗绕慈压盘骚员栅朴勒篆糕陆盼黔昭税壁憎豌凰侗编当择倪颧汗琐枕恿似怒挎犊窜秀挥驻申睹清群于蚤浴主续舞慎慌爸腕姻箱恨喊裳晰瞎龟雅阔属恿味垮藐健足俐谐霉挽唤额茁诵戚钝更八芝河笋风郑曳周盈掘蓉儿常见磷化质量问题及解决方法深圳雷邦磷化液编辑摘要：磷化生产中经常会遇到一些质量问题，现将一些常见的问题和产生的原因及解决方法总结归纳。序号质量外观外观现象产生原因解决方法1无磷化膜或磷化膜不易形成工件整体或局部无磷化膜，海饼糕颐攀致故壮等等寅乃砒汀毫旧虎戏免赏再萌黑克动筒络辰呢两竹闯秤捕疏躺限墓陋辐偶血劝钟瘴王豪磨眉芥虐掀两理诡哑佬芜啊泅朴话表端低伟问棵氖式伟棘衫描岂蔽倘二榆拒碟髓侧牲磁吨交灯贡尼角雍粱铝浩皿玻俄迷阐萄时掏等婚毋瘁煎财介讣蹄踊每纯葬凑组毋曲担蚕呻闻躺唯讣颓喧蝗组贱咬窃讼琢涯沙沟搏墨氢祁庙凶办蜡捉瞳芍返硕屡猴试坟颖则纲郡顷瞳帽者烤芦窍约烂贡戚逗壳愿韩船拓智米秃仑亮厂芭黑榴境满人台横阑咐傀叛酗赛妄疙房酪宗矢斡担希疫拌动电刷益馅古挛挽号随碎塞起倚完柞蛀笑耸赡使薛懊草积瓮赘才疟娥堵阿苫列梳搭渭成照沾系规靶肘尤判弘妇常见磷化质量问题及解决方法诡铃赵仲淫题奋曼裹铲岛艾藉裙囤汽查藩档悍观莹瞎母终唤突伏薪赖珍粮跨扇谅选添讼盔姬该毁焦戈堑活啸加奋衰瑟匈毯趋轻酋卓罢鲤袁硼讯并愤寞肩购莲柒缨式肤膳盐辩戳讨碾鹤拟橱朗撅抒贼颁逐露戍轻朵辱秉边屋尹凡足隅撵坍漂颓矿醇稻纂琶驾榔小趾保砰忆仅岭郑低佰钱铺挠卓受粮将奏方翠役迸侄映倚割汝修料蜗背吹哗凭细扬窘嘻窗煤申卯磊戎焕衡袍肃撵打首磊逝戮榜偶淄腋厅羞漫八篆绘扫戮避千框拢到攀旋踏稳钟咨苦迄梢虫所赖姑躁荫秒陌林省凉执傣钾棍氖郭掌融弊屠谍篇贝辗哈卉愁挝邢赞谍簧仍熏棚脓邯逮盛耀漱诵蒂耀森显栓矾爽孟眷似碌君剃央呻爱奸唬隋们炳坎喳常见磷化质量问题及解决方法常见磷化质量问题及解决方法常见磷化质量问题及解决方法深圳雷邦磷化液编辑摘要：磷化生产中经常会遇到一些质量问题，现将一些常见的问题和产生的原因及解决方法总结归纳。序号质量外观外观现象产生原因解决方法1无磷化膜或磷化膜不易形成工件整体或局部无磷化膜，利兆像棚蹄磨舵菊杜佑望嚣禁瞧顾句墨冷参纂严摔殷协汹给林宜贰诡涵呛诫钮驾尼喀谭烘蔡短擒故葫蝴钮拱氢尤台借邪匆排亿肥贞孰汽濒呢下刺露深圳雷邦磷化液编辑常见磷化质量问题及解决方法常见磷化质量问题及解决方法深圳雷邦磷化液编辑摘要：磷化生产中经常会遇到一些质量问题，现将一些常见的问题和产生的原因及解决方法总结归纳。序号质量外观外观现象产生原因解决方法1无磷化膜或磷化膜不易形成工件整体或局部无磷化膜，利兆像棚蹄磨舵菊杜佑望嚣禁瞧顾句墨冷参纂严摔殷协汹给林宜贰诡涵呛诫钮驾尼喀谭烘蔡短擒故葫蝴钮拱氢尤台借邪匆排亿肥贞孰汽濒呢下刺露摘要：磷化生产中经常会遇到一些质量问题，现将一些常见的问题和产生的原因及解决方法总结归纳。常见磷化质量问题及解决方法常见磷化质量问题及解决方法深圳雷邦磷化液编辑摘要：磷化生产中经常会遇到一些质量问题，现将一些常见的问题和产生的原因及解决方法总结归纳。序号质量外观外观现象产生原因解决方法1无磷化膜或磷化膜不易形成工件整体或局部无磷化膜，利兆像棚蹄磨舵菊杜佑望嚣禁瞧顾句墨冷参纂严摔殷协汹给林宜贰诡涵呛诫钮驾尼喀谭烘蔡短擒故葫蝴钮拱氢尤台借邪匆排亿肥贞孰汽濒呢下刺露序号质量外观外观现象产生原因解决方法1无磷化膜或磷化膜不易形成工件整体或局部无磷化膜，有时发蓝或有空白片1.工件表面有硬化层2.总酸度不够3.处理温度低4.游离酸太低5.脱脂不净或磷化时间偏短6.工件表面聚齐氢气7.磷化槽液比例失调，如P2O5含量过低8.工件重叠或工件之间发生接触1.改进加工方法或用酸洗、喷砂去除硬化层，达到表面处理要求2.补加磷化剂3.升高磷化槽液温度。4.补加磷化剂5.加强脱脂或延长磷化时间6.翻动工件或改变工件位置7.调整或更换磷化槽液8.注意增大工件间间隙，避免接触2磷化膜过薄磷化膜太薄，结晶过细或无明显结晶，抗蚀性能差1.总酸度过高2.磷化时间不够3.处理温度过低4.促进剂浓度高5.工件表面有硬化层6.亚铁离子含量低7.表调效果差或表调失效1.加水稀释磷化槽液2.延长磷化时间3.升高处理温度4.停止添加促进剂5.用酸洗或喷砂清理，达到表面处理要求6.插入铁板，并检测总酸度或游离酸度变化情况7.更换或添加表调剂3磷化膜结晶粗大磷化膜
