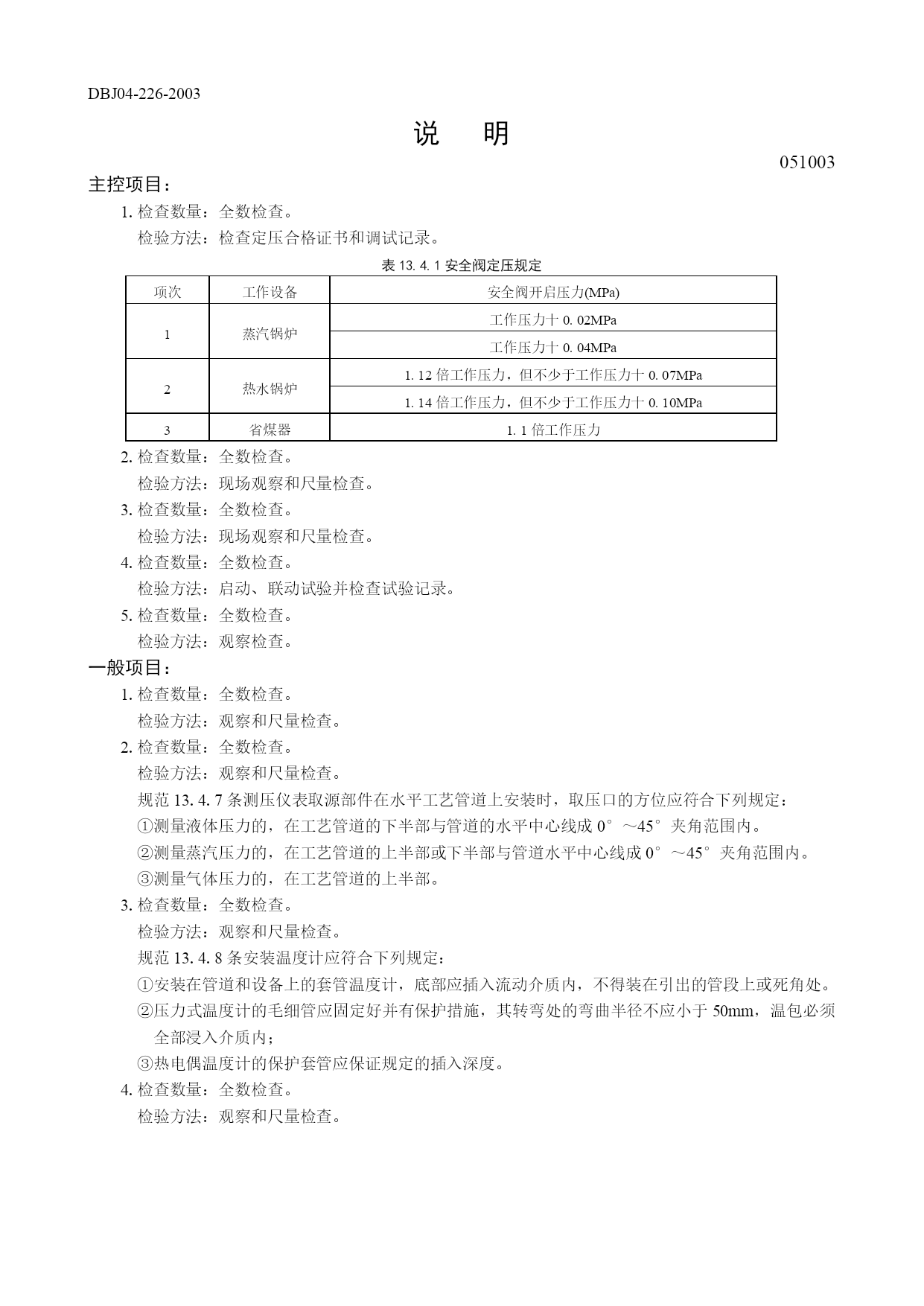

DBJ04-226-2003DBJ04-226-2003锅炉安全附件安装工程检验批质量验收记录表GB50204-2002051003□□单位工程名称分部及部位施工单位名称项目经理施工工艺标准名称及编号施工质量验收规范的规定施工单位检查记录主控项目1锅炉和省煤器安全阀的定压和调整应符合表13.4.1规定，锅炉上装有两个安全阀时，其中的一个按表中较高值定压，另一个按较低值定压。装有一个安全阀时，应按较低值定压2压力表的刻度极限值，应大于或等于工作压力的1.5倍，表盘直径不得小于100mm31)水位表安装应有指示最高、最低安全水位的明显标志，玻璃板(管)的最低可见边缘应比最低安全水位低25mm；最高可见边缘应比最高安全水位高25mm;2)玻璃管式水位表应有防护装置；3)电接点式水位表的零点应与锅筒正常水位重合;4)采用双色水位表时，每台锅炉只能装设一个，另一个装设普通水位表。5)水位表应有放水旋塞(或阀门)和接到安全地点的放水管4锅炉的高、低水位报警器和超温、超压报警器及联锁保护装置必须按设计要求安装齐全有效5蒸汽锅炉安全阀应安装通向室外的排汽管。热水锅炉安全阀泄水管应接到安全地点，在排汽管和泄水管上不得装设阀门一般项目11)压力表必须安装在便于观察和吹洗的位置，防止受高温、冰冻和振动，有足够照明；2)压力表必须设有存水弯管。采用钢管煨制时，内径不小于10mm；铜管煨制时，内径不小于6mm；3)压力表与存水弯管之间应安装三通旋塞2测压仪表取源部件安装应符合规范13.4.7条规定3温度计安装应符合规范13.4.8条规定4温度计与压力表在同一管道上安装时，按介质流动方向温度计应在压力表下游处安装，如温度计需在压力表的上游安装时，其间距不应小于300mm施工单位检查结果施工班组长：专业施工员：项目专业质检员：年月日监理(建设)单位验收结论专业监进工程师:(建设单位项目专业技术负责人)年月日说明051003主控项目：1.检查数量：全数检查。检验方法：检查定压合格证书和调试记录。表13.4.1安全阀定压规定项次工作设备安全阀开启压力(MPa)1蒸汽锅炉工作压力十0.02MPa工作压力十0.04MPa2热水锅炉1.12倍工作压力，但不少于工作压力十0.07MPa1.14倍工作压力，但不少于工作压力十0.10MPa3省煤器1.1倍工作压力2.检查数量：全数检查。检验方法：现场观察和尺量检查。3.检查数量：全数检查。检验方法：现场观察和尺量检查。4.检查数量：全数检查。检验方法：启动、联动试验并检查试验记录。5.检查数量：全数检查。检验方法：观察检查。一般项目：1.检查数量：全数检查。检验方法：观察和尺量检查。2.检查数量：全数检查。检验方法：观察和尺量检查。规范13.4.7条测压仪表取源部件在水平工艺管道上安装时，取压口的方位应符合下列规定：①测量液体压力的，在工艺管道的下半部与管道的水平中心线成0°～45°夹角范围内。②测量蒸汽压力的，在工艺管道的上半部或下半部与管道水平中心线成0°～45°夹角范围内。③测量气体压力的，在工艺管道的上半部。3.检查数量：全数检查。检验方法：观察和尺量检查。规范13.4.8条安装温度计应符合下列规定：①安装在管道和设备上的套管温度计，底部应插入流动介质内，不得装在引出的管段上或死角处。②压力式温度计的毛细管应固定好并有保护措施，其转弯处的弯曲半径不应小于50mm，温包必须全部浸入介质内；③热电偶温度计的保护套管应保证规定的插入深度。4.检查数量：全数检查。检验方法：观察和尺量检查。
