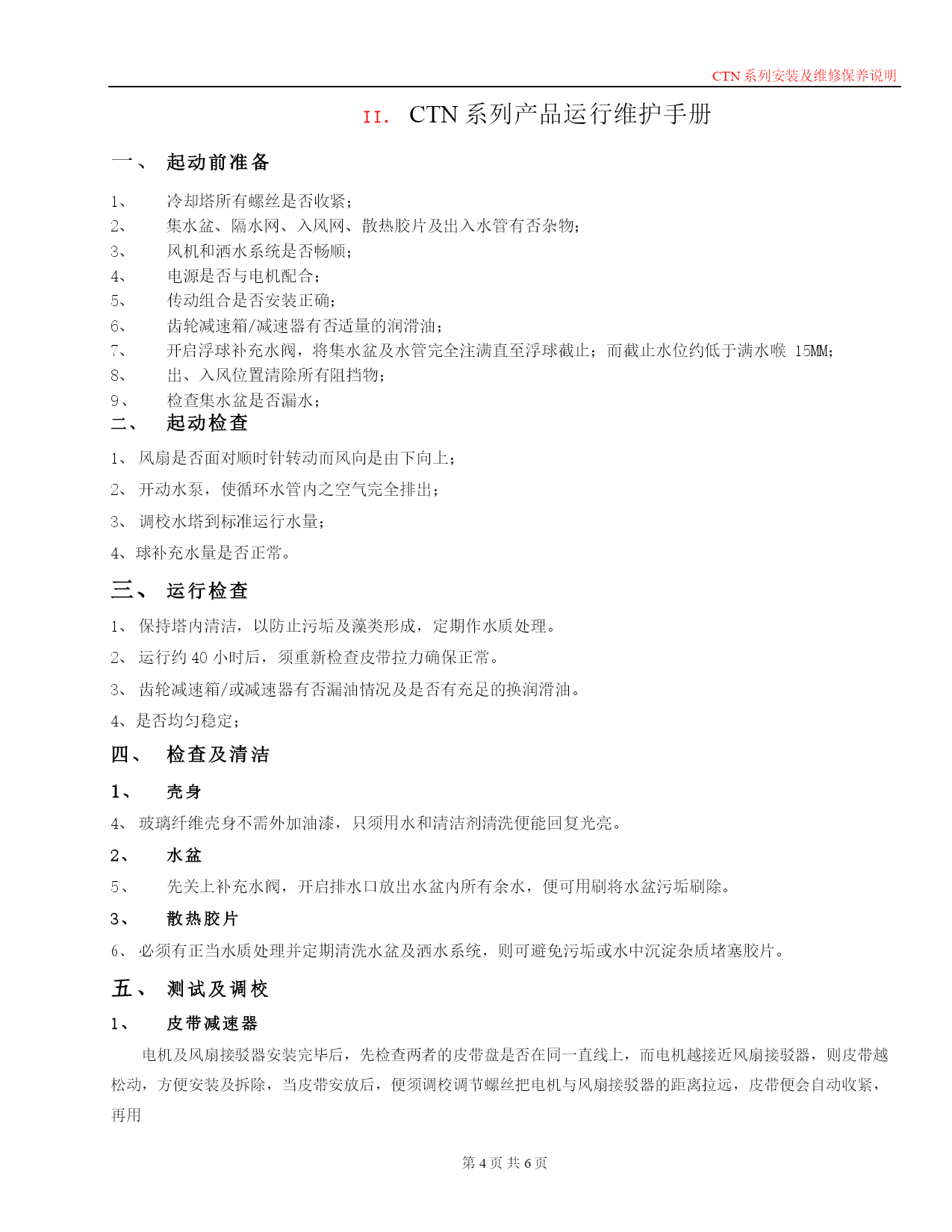

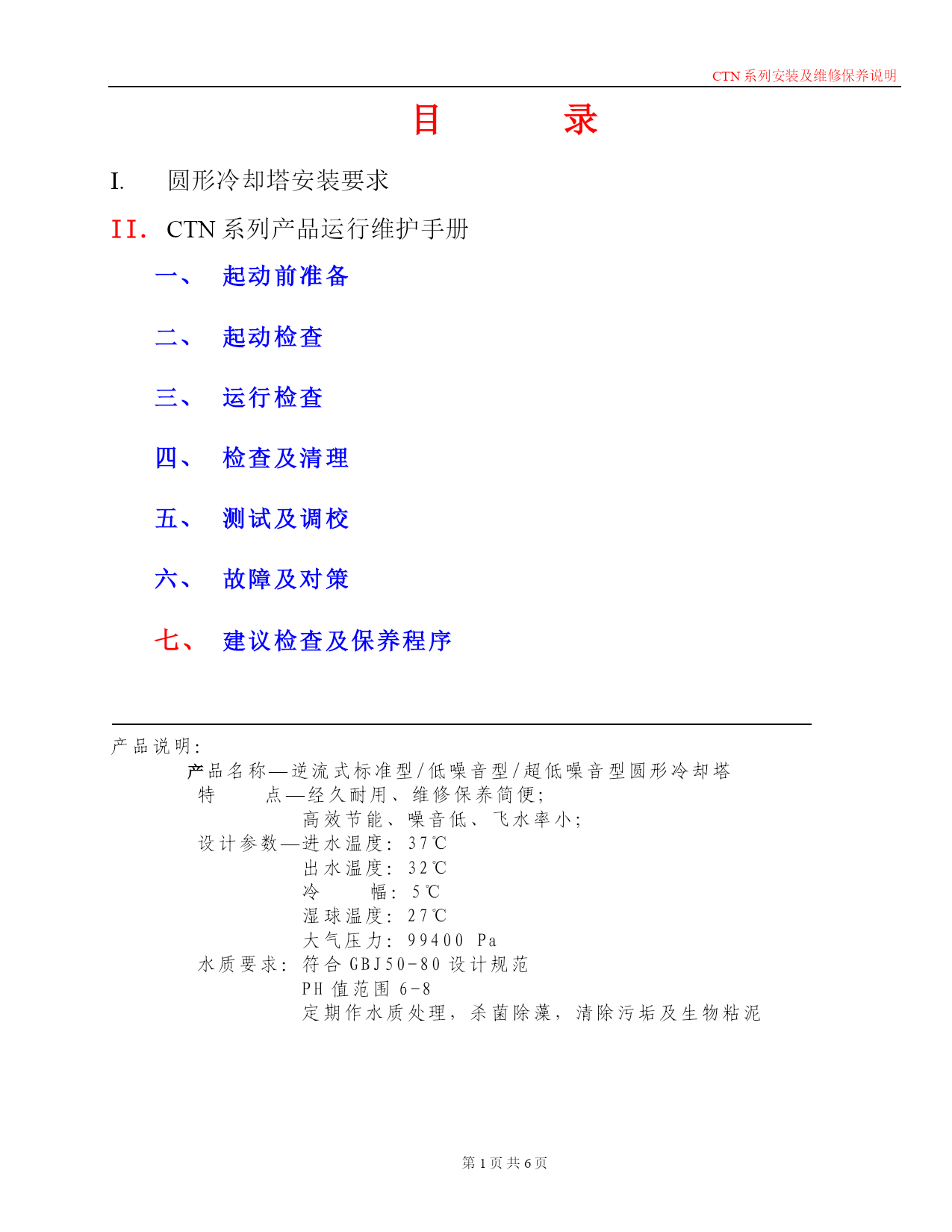

CTN系列安装及维修保养说明第页共NUMPAGES6页目录圆形冷却塔安装要求CTN系列产品运行维护手册起动前准备起动检查运行检查检查及清理测试及调校故障及对策建议检查及保养程序产品说明：产品名称—逆流式标准型/低噪音型/超低噪音型圆形冷却塔特点—经久耐用、维修保养简便；高效节能、噪音低、飞水率小；设计参数—进水温度：37℃出水温度：32℃冷幅：5℃湿球温度：27℃大气压力：99400Pa水质要求：符合GBJ50-80设计规范PH值范围6-8定期作水质处理，杀菌除藻，清除污垢及生物粘泥圆形冷却塔安装要求正常的安装环境要求：正常情况下，要求冷却塔安装所在位置远离建筑物，进、出风均应通畅，无阻碍；安装前检查基础要求：安装前一定检查基础是否水平，各预埋件是否与图纸相符，各基础面水平误差不得超过±5MM，位置度误差不得超过±10MM,是否有中心墩，当不同型号的冷却塔放置在一起时，是否需安装水平连通管道，基础的高度是否正确等。3、底框铁件安装要求：底框铁件要求铁件表面水平，不允许有扭曲或倾斜现象，各支柱对称分布在相应的墩子上，铁件的变形误差不得超过±3.5mm/m,如因运输等使铁件变形则需调好铁件后才能安装，如基础面不水平，则应在此时之前将其调整水平（增加垫块）；铁件整体误差不得超过±10MM，只有在底框铁件安装调整好后才能进行底盆安装；水盆安装要求：集水盆的安装，应根据事先调好的底框铁件来正确安装，圆形冷却塔集水盆在收紧螺丝时应分多次收紧，严禁在每一接缝处一次性将螺丝收紧，最终结果应达到收紧螺丝后每一接缝间隙均匀；对于局部纤维件发生冲突的地方，如确因变形无法安装，则应考虑用切割机进行必要的加工修改，尽量作到外形美观，同时集水盆接口搭接位如因制作时过厚时应采用部份打磨，使两相邻件尽量靠紧，在制作防漏前一定要用螺丝把水缸与集水盆连接在一起，最后在制作防漏纤维时一定要打掉毛边等，同时所有塔体外侧，特别是边缘不允许有流胶存在；立柱的安装要求：立柱要求垂直于基面，垂直度误差不得超过±5mm/m，且必需在每一支柱与集水盆连接的地方增加一个防漏胶垫；要求均匀分布于集水盆的边缘，整塔安装完毕时应对每一个支柱脚位作防漏处理；且最终均需作到无滴、漏水现象；上壳身的安装要求：圆形冷却塔，要求在收紧壳身螺丝时，各接缝应分多次收紧，否则可能会出现塔体安装完毕后有倾斜、不圆等现象（要求与安装集水盆螺丝的方式一样）；只有在上壳身安装完毕后，才能进行风筒、风机、减速器、电机、消音风筒等部件的安装，特别是风筒组装完毕后要求尽量成圆形，风机叶尖与风筒内壁之间的误差不得超过±2mm，凡与上壳身连接的螺丝，严禁有漏装、甚至不装垫片的情况，且所有的螺丝一定要全部收紧；填料、中心管、转头、洒水管安装要求：圆形冷却塔填料安装时，填料块与块之间不允许有较大间隙成在，层与层之间的接缝应该错开，且填料层与层之间的水纹应成“之”字形；填料的表面不允许直接踩踏，如确因安装或调整风机需在填料进行上人工操作时，也只能尽量减少填料上的操作人数，同时，应在填料上预先放置较大面积的平板，这样可保证填料的出风口顺畅，安装完毕后，填料面不允许有残渣等物堵塞出气孔；中心管的安装应尽量垂直于地面，在安装好中心管后，中心管的丝牙应露出填料，在装上转头与洒水管后，洒水管下端与填料不能发生磨擦，洒水管应水平，大塔可以通过拉力筋来调节；隔水袖要求作到洒水孔成45°方向斜向下时与之平行，最终运行时要求洒水管运转平稳，不允许倾斜、松动现象，决不允许有磨擦填料的情况出现；动力系统的安装要求：在电机架安装前，先应检查风口是否最大限度地达到圆，任何处测量的风口直径误差不得超过±5mm，风机的中心即装接驳器的中心应调整在风筒圆的中心；安装好的主动轮与从动轮应在同一水平面上，皮带水平误差不得超过±2mm，如果超出则应适当用垫块来补偿；最终的风机叶片应以电机架某点为基础检查间距相等，风机叶尖与风筒内壁之间的误差不得超过±2.5mm，凡与上框连接的螺丝、风筒连接螺丝、电机架、电机等与动力部件相关或与结构承重件相关的部位，螺丝、垫片数量一定不能少，且要求全部收紧；传动皮带松紧适度大约每米用手压时有10毫米的活动范围（可由调节丝杆调节）；各电机保护网应安装牢固，应作到开机时无保护网与电机架振动的噪音；贴字要求：贴字应尽量作到美观，要横平竖直，间隔大小适中且多余部份必需除去，决不允许有气泡或不平实的现象，贴字应朝向建筑物外容易看见的方向；接管要求：所有的索节在接管前一定要检查是否安装牢固，自动补水装置一定要垂直于水面，通过调节浮球阀丝杆使浮球控制水位比集水盆安装立柱所在平面低大约15毫米，这一高度位置也即满水管所在高度（可利用在弯
