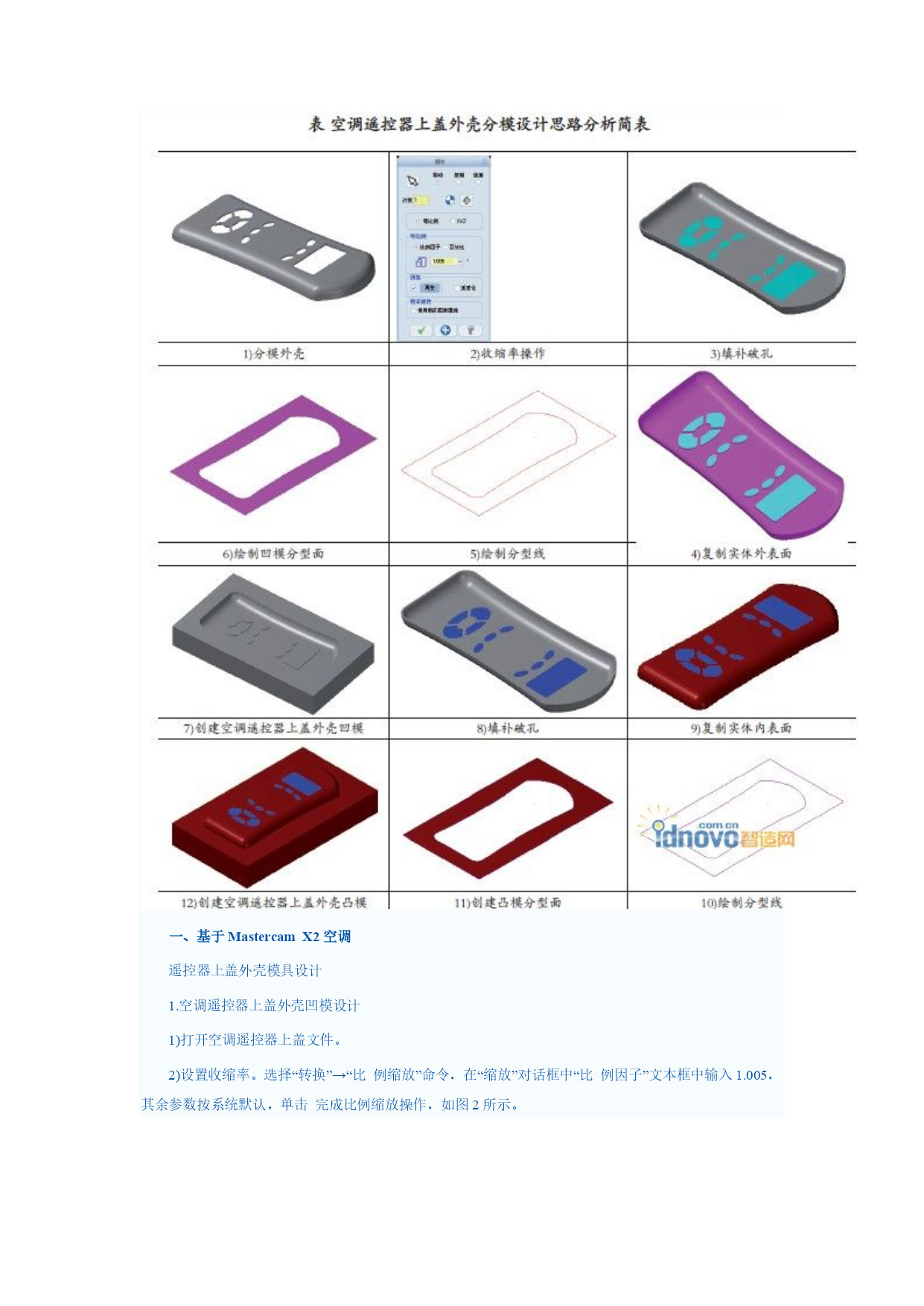

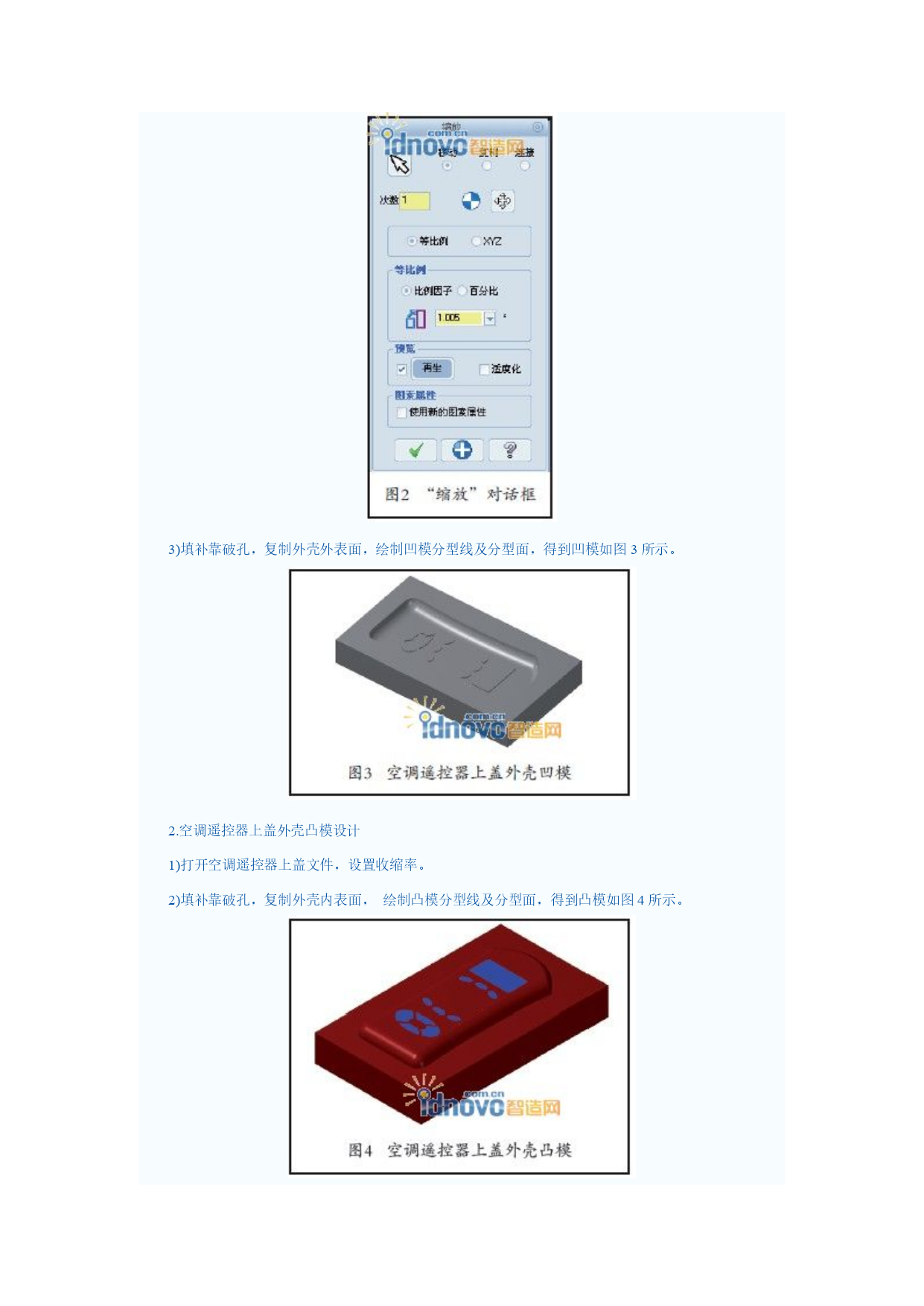

MastercamX2模具设计与加工流程应用Mastercam软件进行分模设计，常用的方法是复制外壳的内、外表面，再利用复制出来的曲面进行靠破孔填补后生成分型面进行模具设计。如图1所示的空调遥控器上盖产品模型，其模具的设计操作流程如表所示。一、基于MastercamX2空调遥控器上盖外壳模具设计1.空调遥控器上盖外壳凹模设计1)打开空调遥控器上盖文件。2)设置收缩率。选择“转换”→“比例缩放”命令，在“缩放”对话框中“比例因子”文本框中输入1.005，其余参数按系统默认，单击完成比例缩放操作，如图2所示。3)填补靠破孔，复制外壳外表面，绘制凹模分型线及分型面，得到凹模如图3所示。2.空调遥控器上盖外壳凸模设计1)打开空调遥控器上盖文件，设置收缩率。2)填补靠破孔，复制外壳内表面，绘制凸模分型线及分型面，得到凸模如图4所示。二、基于MastercamX2空调遥控器上盖外壳模具加工1.凹模加工1)设计刀具路径生成加工轨迹。2)曲面粗加工，采用挖槽切削刀具路径进行曲面选择和刀具参数设置，选择球刀。3)曲面精加工，考虑到凹模上有小凸台，为保证模具表面加工质量，选取圆鼻刀进行平行精加工，刀具与切削路径垂直的方向上有少量青残料未去除，因此采用两次平行式斜陡面切削，切削角度分别为0°和90°，生成的刀具路径如图5所示。4)最后完成切削仿真的凹模，如图7所示。5)使用后处理模块生成数控程序。2.凸模加工1)设计刀具路径生成加工轨迹。2)曲面粗加工，采用粗加工平行切削刀具路径进行曲面选择和刀具参数设置，选择平刀。3)曲面精加工，为保证模具表面加工质量，选取圆鼻刀进行平行精加工，刀具与切削路径垂直的方向上有少量青残料未去除，因此采用两次平行式斜陡面切削，切削角度分别为0°和90°，然后再进行一次残料清角加工，生成的刀具路径如图7所示。4)最后完成切削仿真的凸模，如图8所示。5)使用后处理模块生成数控程序。三、结束语本文应用Mastercam软件进行模具设计，可以方便地创建模具分型面，生成模具成型零件图，再利用Mastercam软件的CAM功能设置刀具路径，生成数控程序传送到数控铣床或数控加工中心进行自动加工。这样缩短了开发时间，降低了生产成本。
