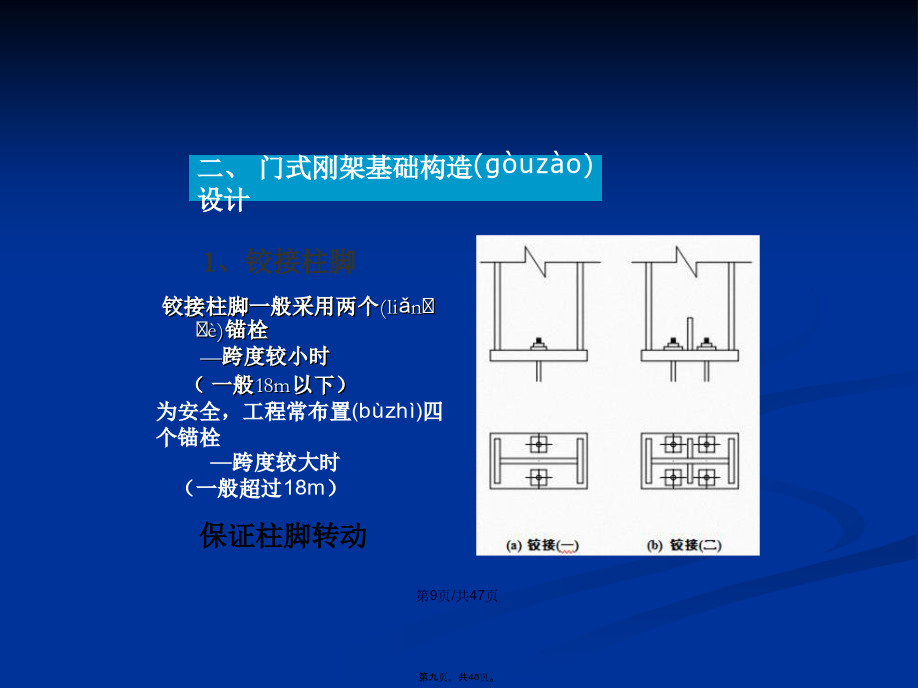

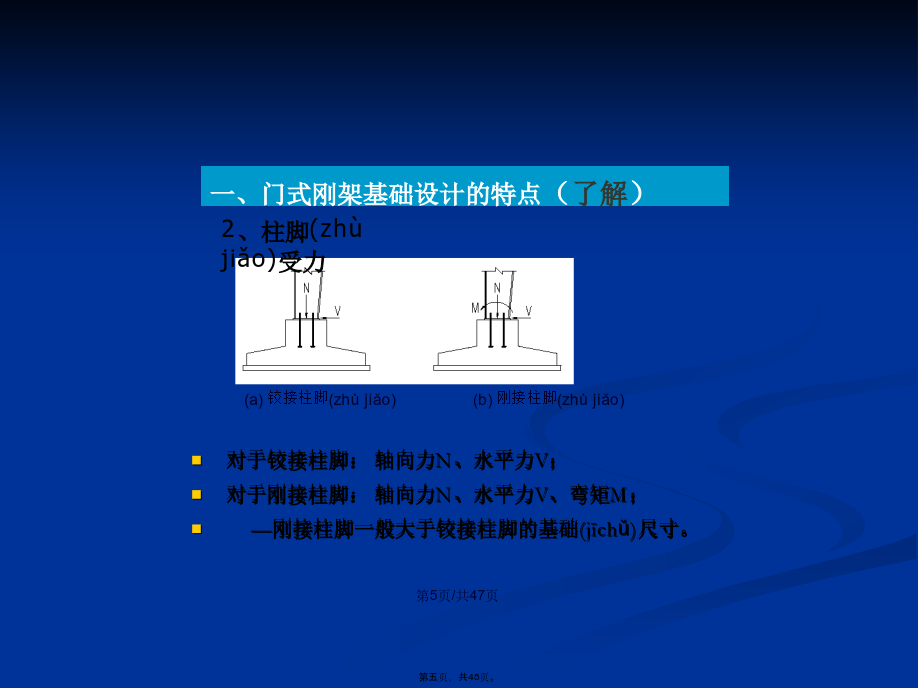

会计学1、基础形式对于铰接柱脚：轴向力N、水平力V；对于刚接柱脚：轴向力N、水平力V、弯矩M；—刚接柱脚一般大于铰接柱脚的基础尺寸。刚接与铰接(jiǎojiē)的受力区别：3、基础破坏形式4、防止(fángzhǐ)基础破坏的方法铰接柱脚一般采用两个(liǎnꞬꞬè)锚栓—跨度较小时（一般18m以下）///刚接柱脚(zhùjiǎo)一般（1）、采用四个或四个以上锚栓连接（2）、可认为柱脚(zhùjiǎo)不转动平板式柱脚（构造简单）——工程(gōngchéng)常用的柱脚型式/靴梁式刚接柱脚(zhùjiǎo)——柱脚(zhùjiǎo)有一定高度，使其刚度较好——制作麻烦，耗工耗材包裹式柱脚省钢材、构造简单、施工(shīgōng)方便、安全可靠，受力与计算模型很吻合是一种典型的固接柱脚。/3、柱脚的选用(xuǎnyòng)原则4、锚栓锚栓钢号：Q235或Q345形式：弯钩式和锚板式直径≤M39锚栓，弯钩式直径＞M39锚栓，锚板式二者在砼基础中：锚固长度(chángdù)不同、受拉力不同/锚栓和柱脚底板其他构造要求：为方便柱安装和调整——柱底板上锚栓孔（开圆孔）或直接在底板上开缺口/底板上须设置垫板：——垫板尺寸：一般为锚栓直径的2.5~3.0倍——垫板一般为方形，常用100*100的。——垫板厚度根据底板厚度确定，一般2cm左右。——垫板上开孔较锚栓直径大2mm待安装、校正完毕后，将垫板焊于底板上。工程上经常(jīngcháng)会提出这样一些问题：锚栓能否抗剪？在施工时锚栓是否拧紧？——我国钢结构设计规范是不允许锚栓抗剪——剪力是通过底板和基础顶面的摩擦力来传递若不满足要求:须设抗剪键底板下部的抗剪键一般用槽钢、钢板、角钢:与底板下部焊接抗剪键高度一般100~200mm具体尺寸和焊缝高度应计算确定。一般应设置抗剪键！！（基础顶面注意留槽）//门式刚架一些构造措施有别于其它结构基础:1．基础顶面须设置二次浇灌层：——用比基础砼强度高的高标号无收缩砼——厚度不小于50mm,常取50mm(一般50mm~100mm)2．柱脚底板厚度t:一般铰接不宜小于20mm；刚接不小于30mm。3．柱与底板的连接焊缝一般应比柱身焊缝加厚1~2级4．底板上部锚栓螺帽应采用双螺帽等防松措施，底板下一个调整(tiáozhěng)螺母。5．柱脚底板上留设灌浆孔（二次浇灌砼用到）。/三、典型柱基础细部详图（熟悉）识图练习/////////感谢您的观看(guānkàn)！内容(nèiróng)总结
