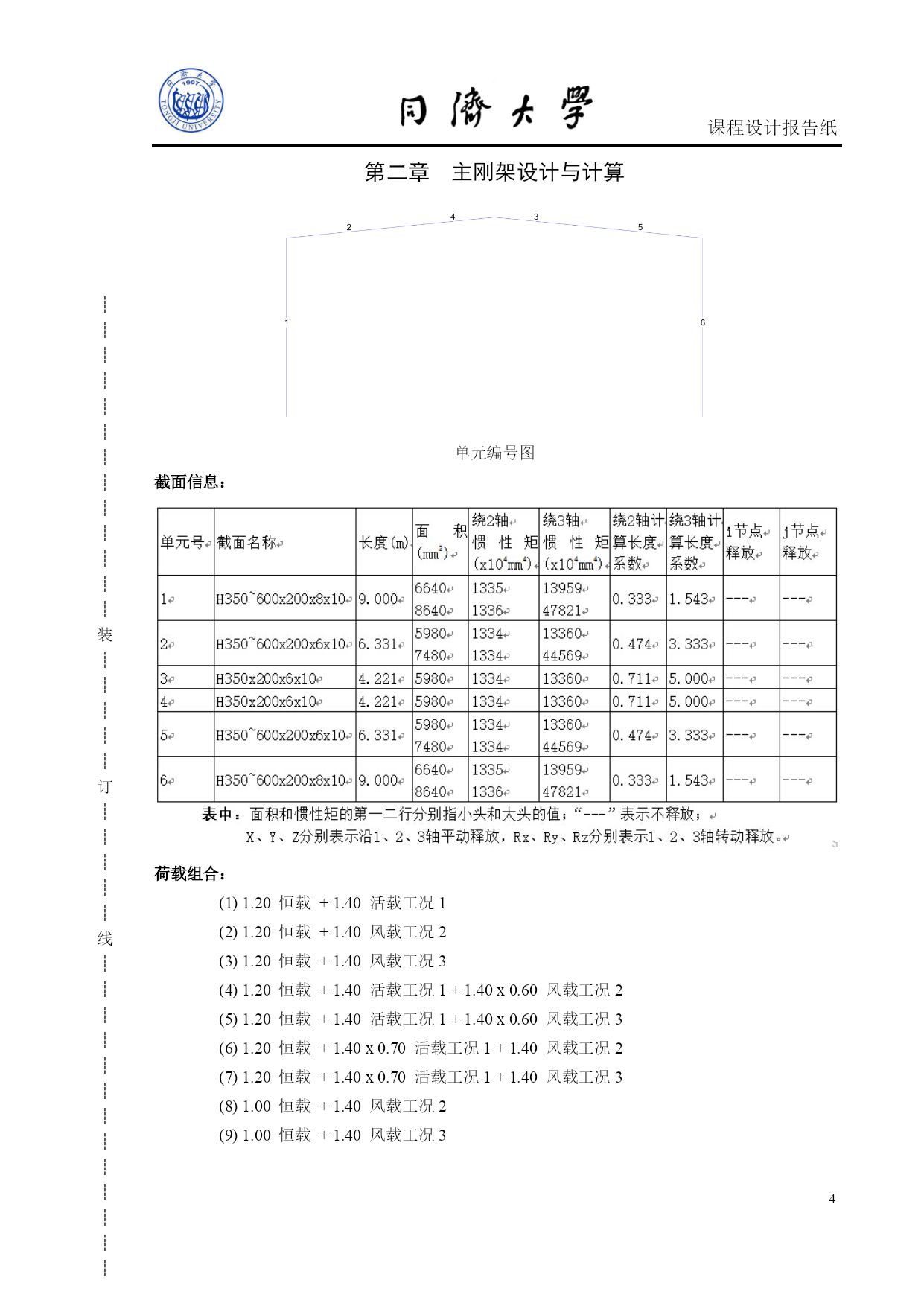

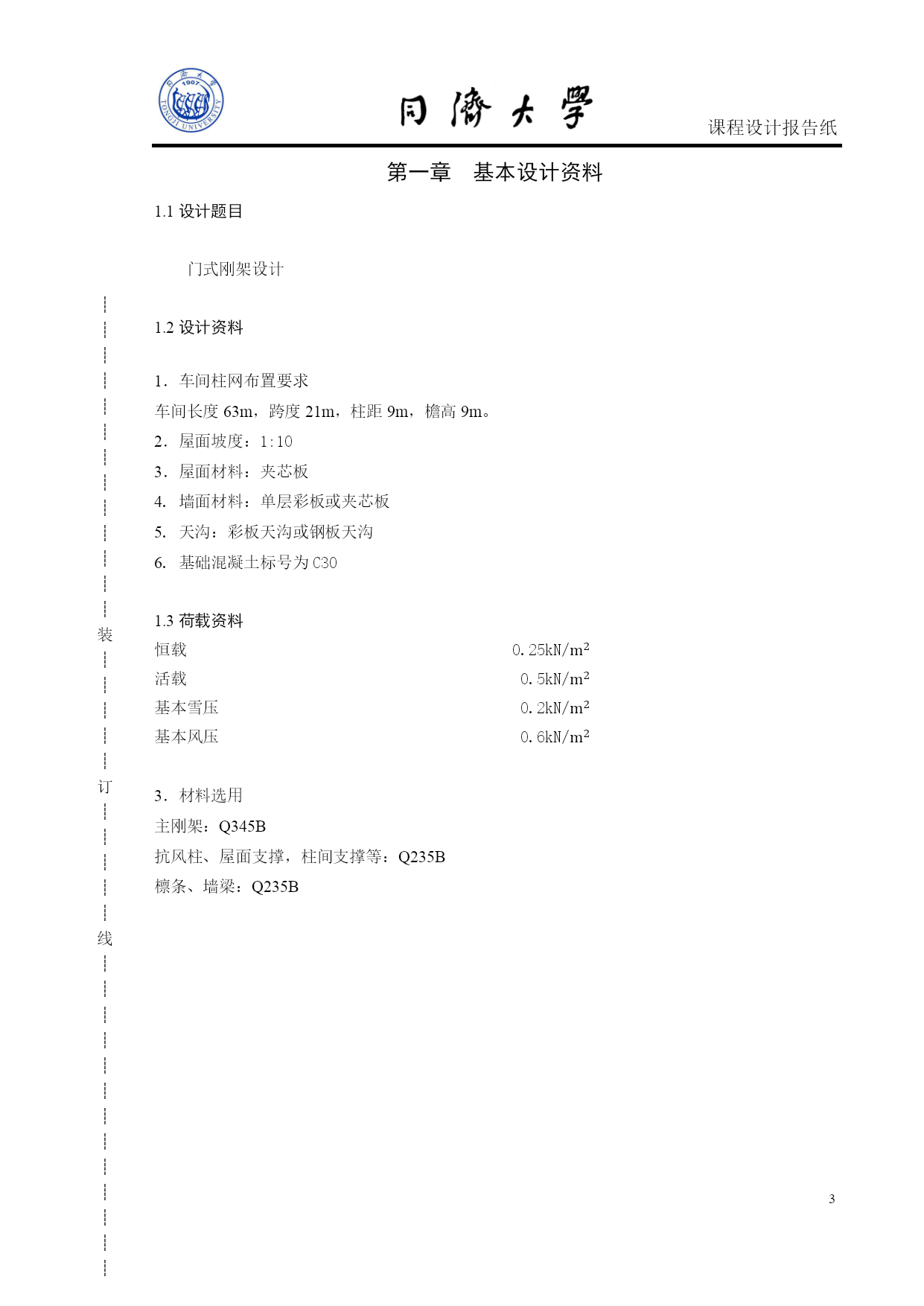

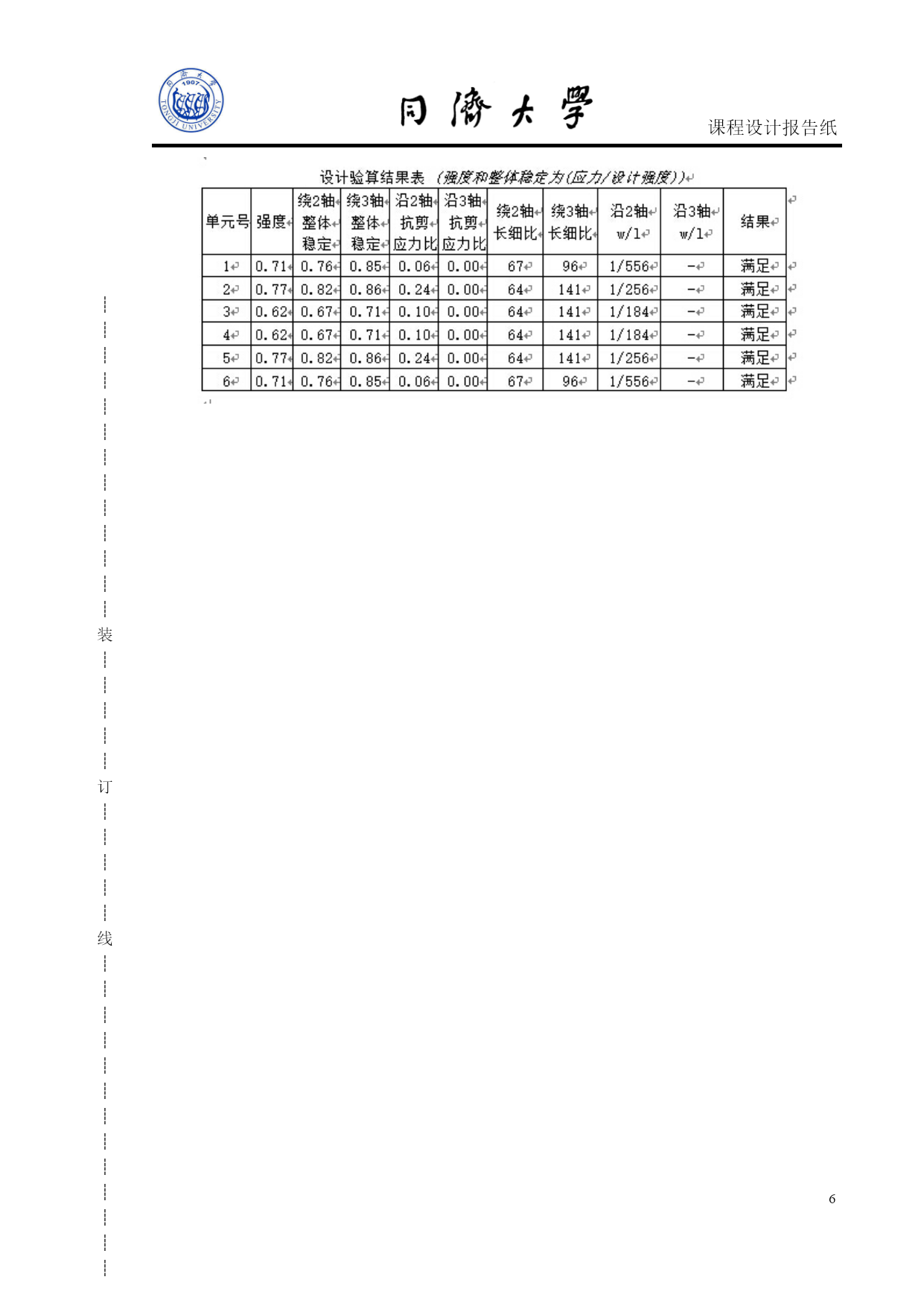

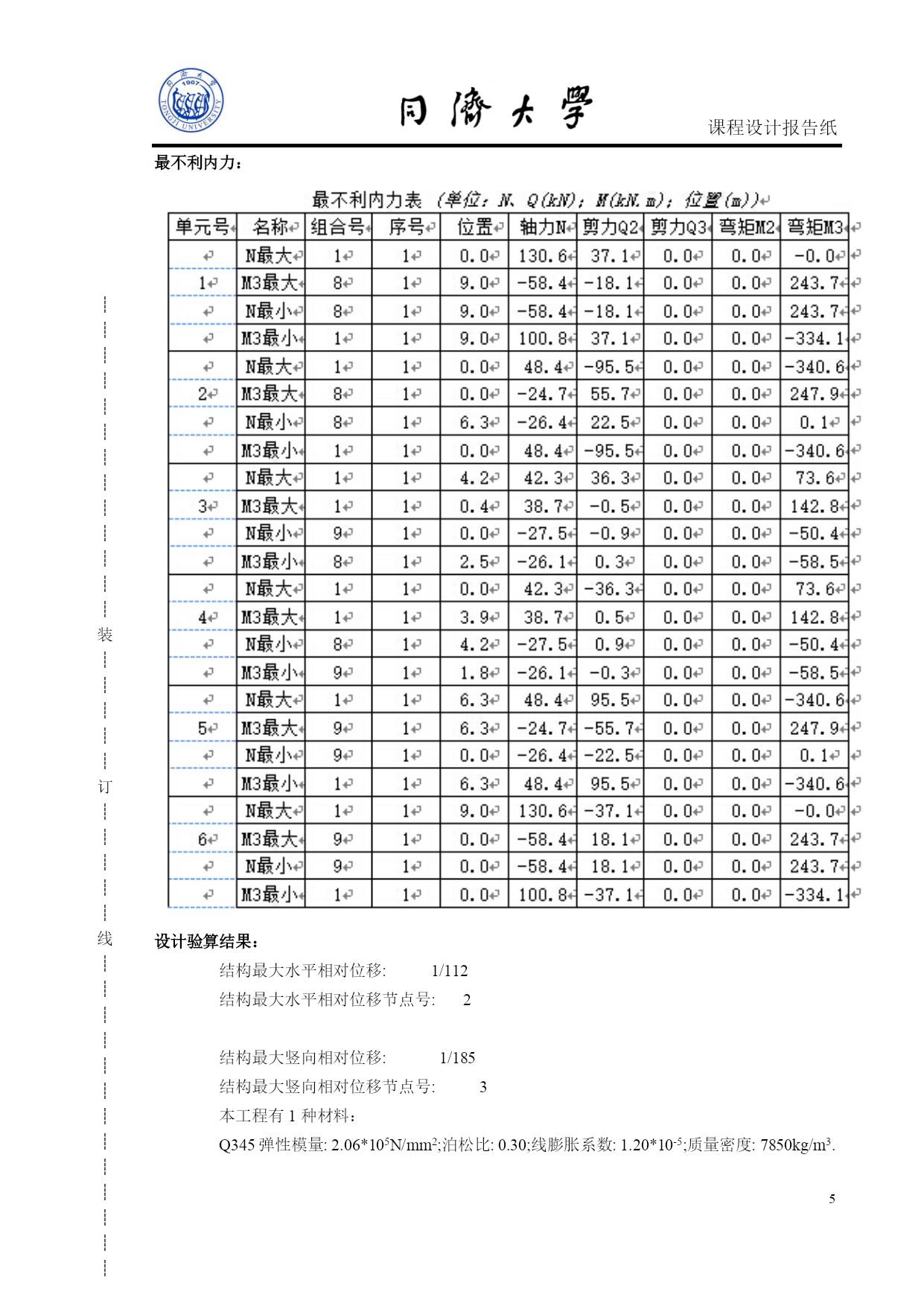

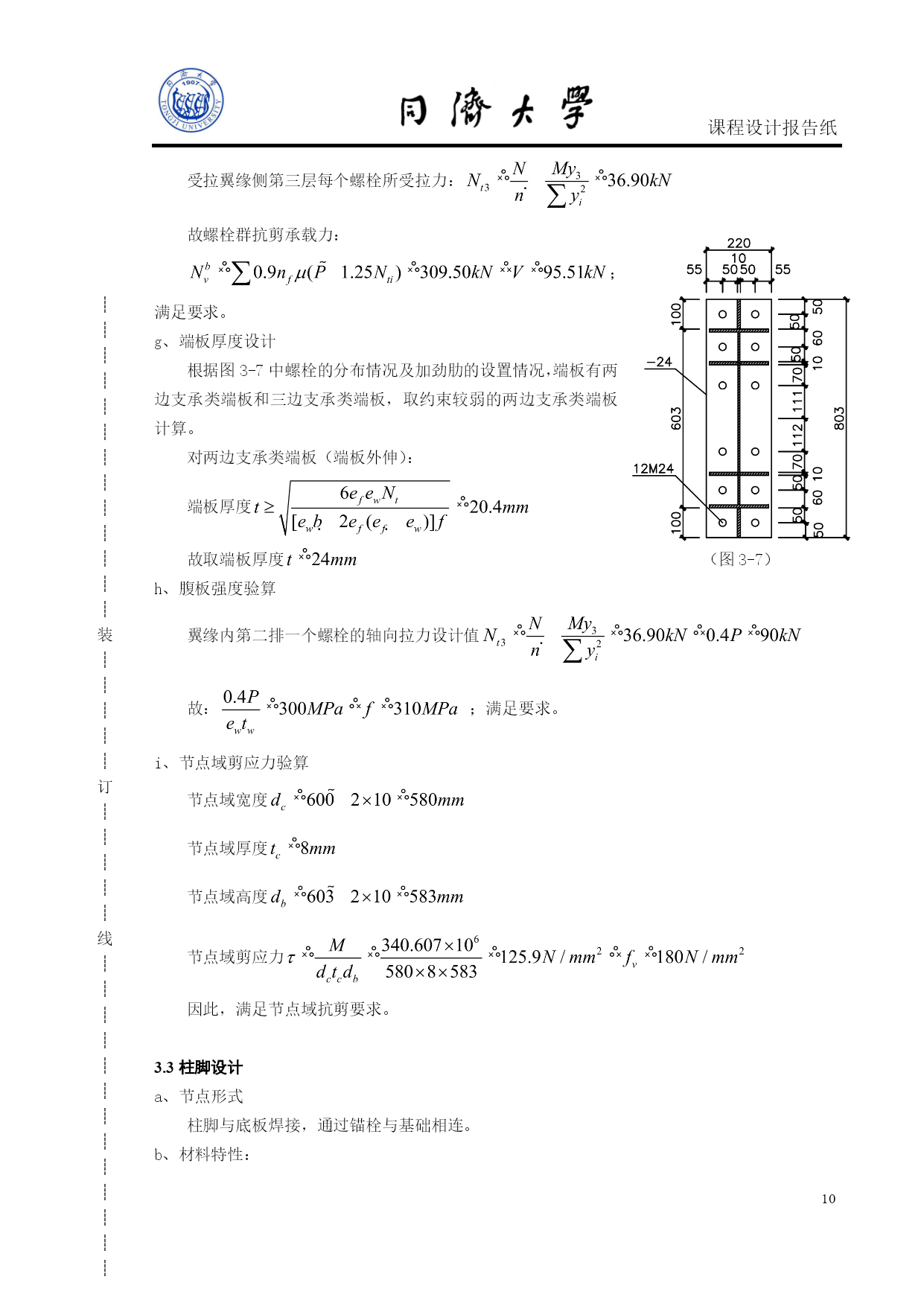

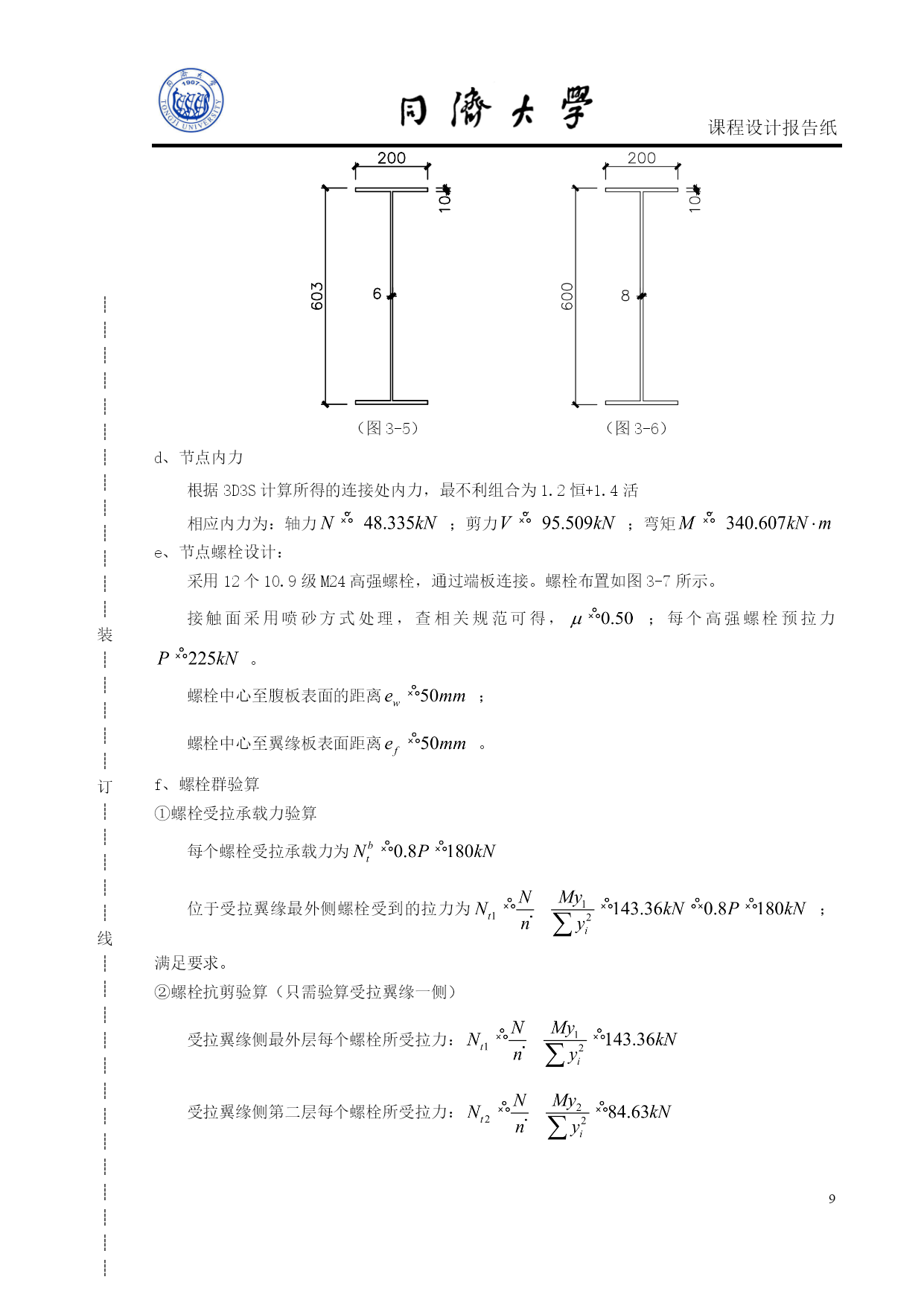

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊课程设计报告纸PAGE\*MERGEFORMAT32TONGJIUNIVERSITY《建筑钢结构课程设计》课程设计课题名称轻型门式钢架单层工业厂房院(系)土木工程学院建筑工程系专业土木工程姓名学号指导教师日期目录:第一章基本设计资料……………………………………………………3第二章主钢架设计与计算………………………………………………4第三章节点设计…………………………………………………………7第四章屋面檩条的计算与布置…………………………………………13第五章屋面水平支撑及柱间支撑的设计………………………………24第一章基本设计资料1.1设计题目门式刚架设计1.2设计资料1.车间柱网布置要求车间长度63m,跨度21m,柱距9m,檐高9m。2.屋面坡度:1:103.屋面材料:夹芯板4.墙面材料:单层彩板或夹芯板5.天沟:彩板天沟或钢板天沟6.基础混凝土标号为C301.3荷载资料恒载0.25kN/m2活载0.5kN/m2基本雪压0.2kN/m2基本风压0.6kN/m23.材料选用主刚架:Q345B抗风柱、屋面支撑,柱间支撑等:Q235B檩条、墙梁:Q235B第二章主刚架设计与计算单元编号图截面信息:荷载组合:(1)1.20恒载+1.40活载工况1(2)1.20恒载+1.40风载工况2(3)1.20恒载+1.40风载工况3(4)1.20恒载+1.40活载工况1+1.40x0.60风载工况2(5)1.20恒载+1.40活载工况1+1.40x0.60风载工况3(6)1.20恒载+1.40x0.70活载工况1+1.40风载工况2(7)1.20恒载+1.40x0.70活载工况1+1.40风载工况3(8)1.00恒载+1.40风载工况2(9)1.00恒载+1.40风载工况3最不利内力:设计验算结果:结构最大水平相对位移:1/112结构最大水平相对位移节点号:2结构最大竖向相对位移:1/185结构最大竖向相对位移节点号:3本工程有1种材料:Q345弹性模量:2.06*105N/mm2;泊松比:0.30;线膨胀系数:1.20*10-5;质量密度:7850kg/m3.第三章节点设计3.1梁梁节点设计(I)斜梁间节点a、节点形式:梁端与端板焊接,端板通过螺栓连接b、材料特性:选用Q345B钢材(抗拉、抗压和抗弯强度,抗剪强度),弹性模量。c、连接节点处,梁端尺寸为,如图3-1。(图3-1)d、节点内力根据3D3S计算所得的连接处内力,最不利组合为1.2恒+1.4活相应内力为:轴力;剪力;弯矩e、节点螺栓设计:采用8个10.9级M20高强螺栓,通过端板连接。螺栓布置如图3-2所示。接触面采用喷砂方式处理,查相关规范可得,;每个高强螺栓预拉力。螺栓中心至腹板表面的距离;螺栓中心至翼缘板表面距离。f、螺栓群验算①螺栓受拉承载力验算每个螺栓受拉承载力为位于受拉翼缘最外侧螺栓受到的拉力为;满足要求。②螺栓抗剪验算(只需验算受拉翼缘一侧)受拉翼缘侧最外层每个螺栓所受拉力:受拉翼缘侧第二层每个螺栓所受拉力:故螺栓群抗剪承载力:;满足要求。g、端板厚度设计根据图3-2中螺栓的分布情况及加劲肋的设置情况,端板有两类板:两边支承类端板、三边支承类端板。对两边支承类端板(端板外伸):端板厚度对三边支承类端板:端板厚度故取端板厚度(图3-2)h、腹板强度验算由于腹板范围内仅设置了一排螺栓,故可不验算腹板强度。(II)屋脊处梁梁节点屋脊处两边梁做成一个整体,此处无节点。3.2梁柱节点设计a、节点形式采用端板竖放的形式。b、材料特性:选用Q345B钢材(抗拉、抗压和抗弯强度,抗剪强度),弹性模量。c、连接节点处,梁端尺寸为,考虑到坡度的影响,梁端尺寸实际为如图3-5;柱端尺寸为,如图3-6。(图3-5)(图3-6)d、节点内力根据3D3S计算所得的连接处内力,最不利组合为1.2恒+1.4活相应内力为:轴力;剪力;弯矩e、节点螺栓设计:采用12个10.9级M24高强螺栓,通过端板连接。螺栓布置如图3-7所示。接触面采用喷砂方式处理,查相关规范可得,;每个高强螺栓预拉力。螺栓中心至腹板表面的距离;螺栓中心至翼缘板表面距离。f、螺栓群验算①螺栓受拉承载
