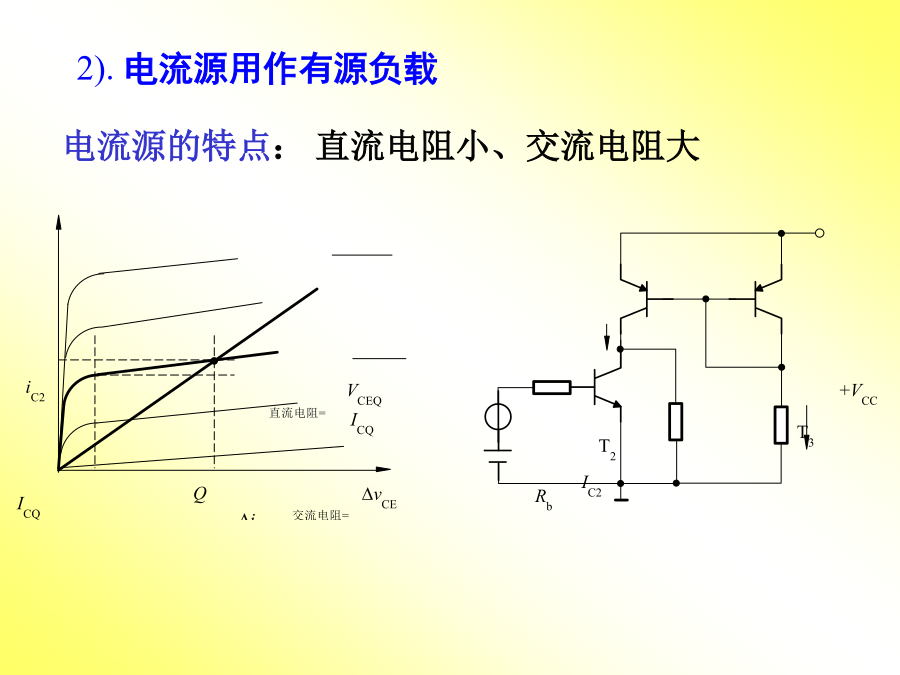

第五章模拟集成电路基础集成运算放大器——高增益的直接耦合的集成的多级放大器。集成运放的基本电路组成1.镜像电流源优点:结构简单,且具有一定的温度补偿作用缺点:(1)受电源VCC的影响大。(2)当要求得到小的电流源时,如微安级电流时,要求较大电阻R,集成工艺难以实现。(3)当β值不够大时,IC2与基准电流IR间误差较大。2.微电流源2.微电流源3.电流源的作用2).电流源用作有源负载直耦放大电路的特殊问题——零点漂移5.3差分放大电路抑制零漂的原理:1.差动放大电路一般有两个输入端:双端输入——从两输入端同时加信号。单端输入——仅从一个输入端对地加信号。3.差模信号与共模信号(2).差模信号vid与差模电压放大倍数差模信号:三.差动放大电路的基本工作原理2.电路的动态分析①求差模电压放大倍数:Ro单管=Rc(2)加入共模信号例5.1:如下图所示的差分式放大电路中,若VCC=VEE=12V,三极管的β1=β2=50,Rc=30kΩ,Re=24kΩ,Rb=1kΩ,调零电位器RP的阻值Rp=200Ω(设RP的活动触头调在中间位置),在两个集电极之间接入负载电阻RL=20kΩ,输入电压vi1=10mV,vi2=4mV。试求(1)电路的静态工作点;(2)差模电压放大倍数、差模输入电阻与输出电阻;(3)共模放大倍数;(4)共模抑制比;(5)总输出电压。解:(1)求静态工作点令vi1=0,vi2=0则VE=-0.7V(3)共模增益:Avc=0(4)共模抑制比:KCMR=∞(5)总输出电压vo将输入信号分解为差模输入成分和共模输入成分:vid=vi1-vi2=10-4=6mV四.差动放大器的输入输出方式1.双端输入双端输出2.双端输入单端输出(4)共模电压放大倍数求共模电压放大倍数:3.单端输入双端输出4.单端输入单端输出(1)差模电压放大倍数(3)差模输入电阻(5)共模抑制比五.带恒流源的差动放大电路等效很大的交流电阻,直流电阻并不大。例5.2:如图所示的差分式放大电路中,Rc=10kΩ,ro=50kΩ,Io=1mA,VCC=15V,VEE=-15V,三极管β1=β2=100,输入电压vi1=1mV。试计算总输出电压vo为多少?(1)该电路为单端输入、单端输出接法,首先求其静态工作电流IC的值。(4)求T2集电极瞬时输出电压Vo。根据叠加原理Vo瞬时电压为VC2直流静态电压VCQ2加上瞬时交流输出电压vo5.4集成运放简介二.简单的集成运放图5.4.1F007型集成运算放大器的原理电路+电路如图所示,已知Re1=Re2=100W,b1=b2=100,VBE1=VBE2=VBE3=0.7V。求:1.rbe1,rbe2,rbe3;2.差动放大的共模增益AVC2;3.差动放大的差模增益AVD2;4.整个电路的增益AV=AVD2·AV3。电路如图所示,已知b1=b2=50,b3=50,且b4=b5足够大。求:1.估算静态电流IC4,IC2,IC3,管压降VCE2,VCE3,rbe1,rbe2,rbe3;2.求电路总的电压增益AV=AVD2·AV3。1.直耦放大器的一个严重的问题是零点漂移。差动放大器是解决零点漂移问题的有效方法。差动放大器既能放大直流信号,又能放大交流信号。它对差模信号有很强的放大能力,对共模信号有很强的抑制能力。因此,运算放大器都使用差动放大器作为输入级。2.电流源电路是构成运放的基本单元电路,其特点是直流电阻小,而交流电阻很大。电流源电路既可以为电路提供偏置电流,又可以作为放大器的有源负载使用。3.集成运放是一个高增益、直耦的多级放大器。应熟悉集成运放的结构特点及主要参数。作业P1421,5,6,9,11,13,14,15,16,17,18,21
