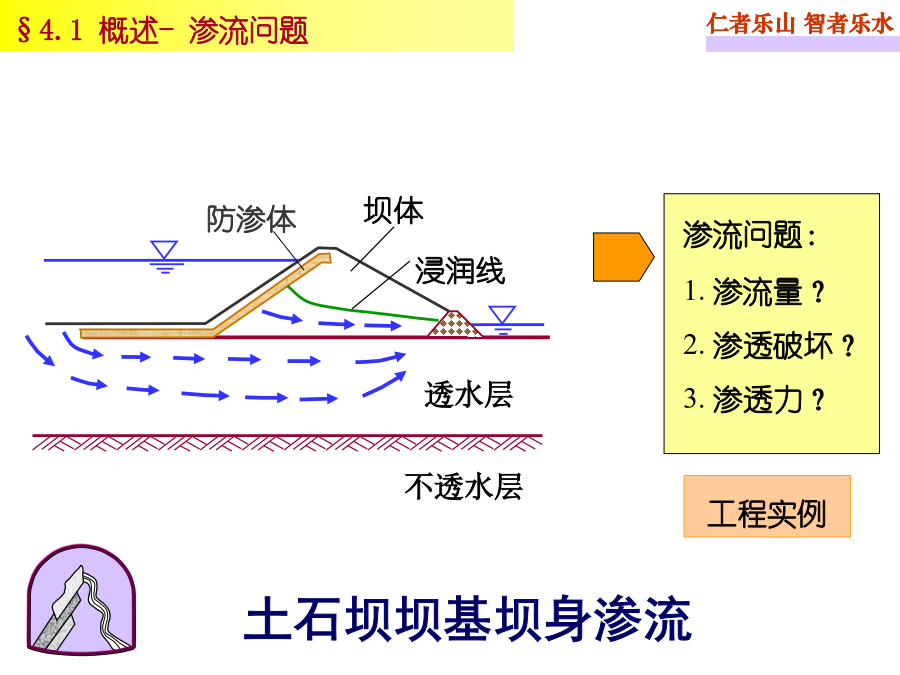

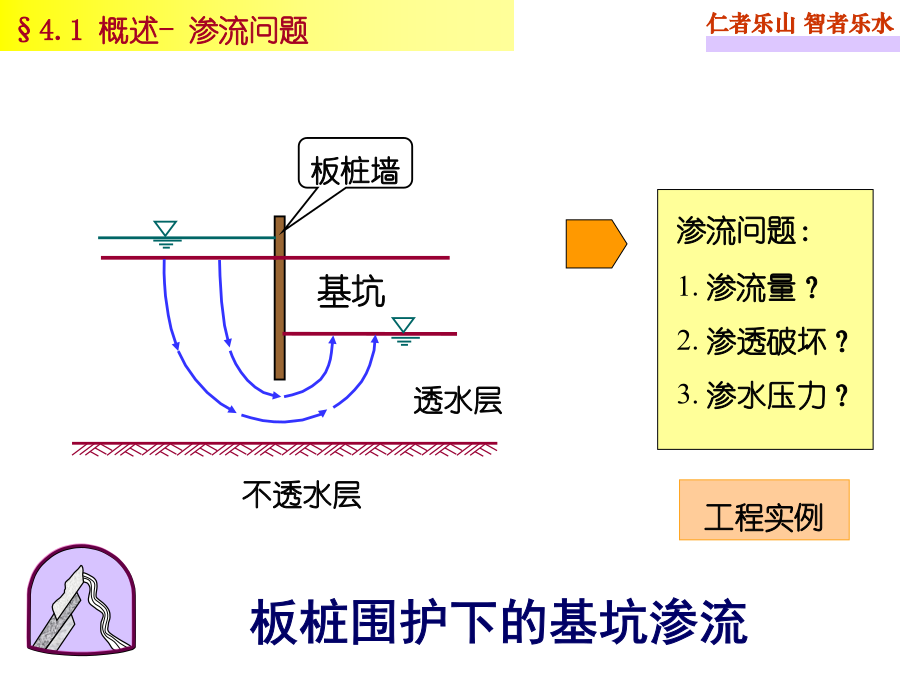

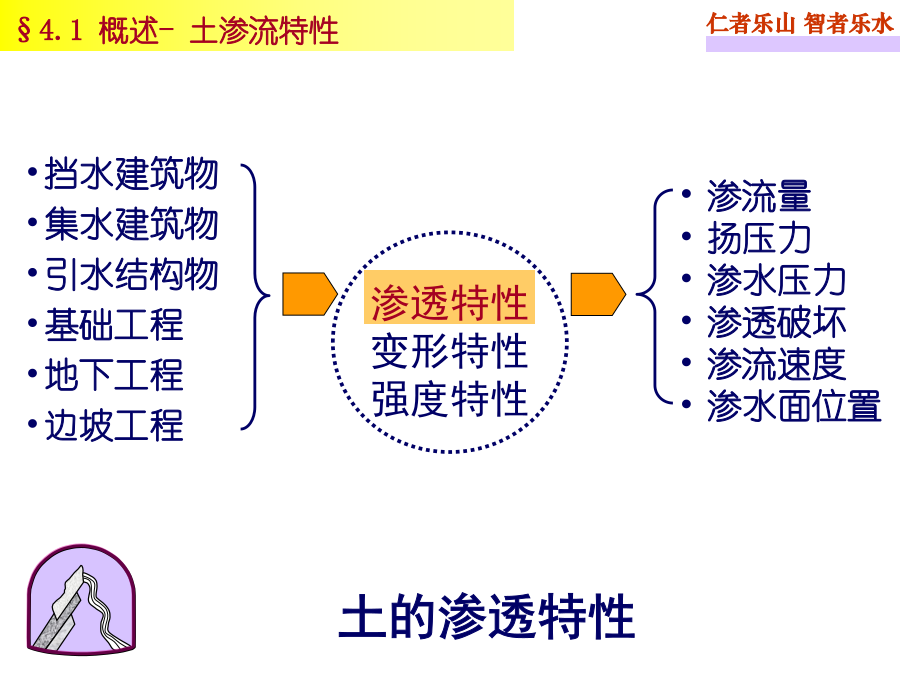

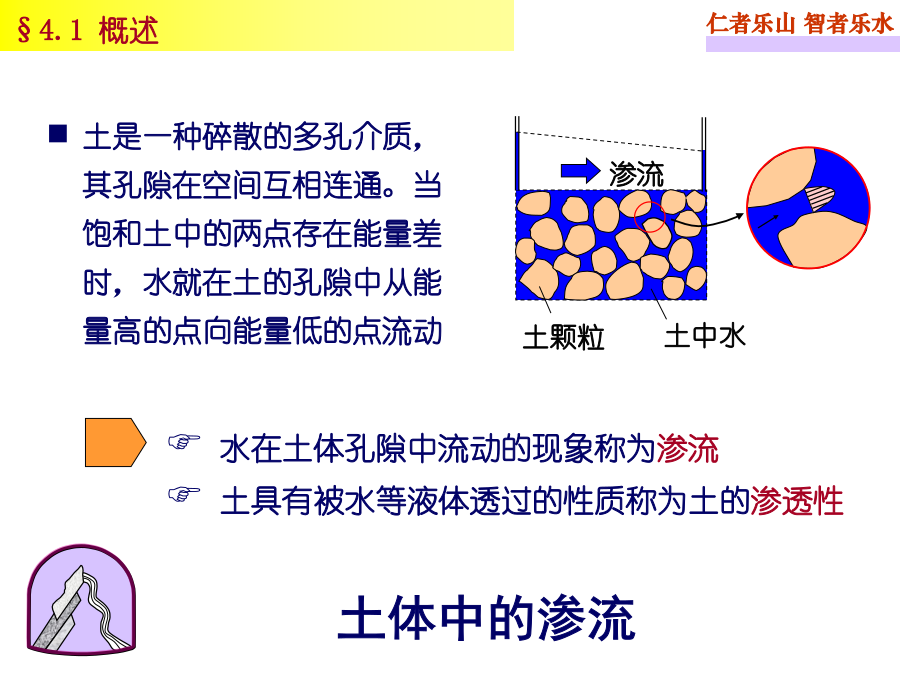

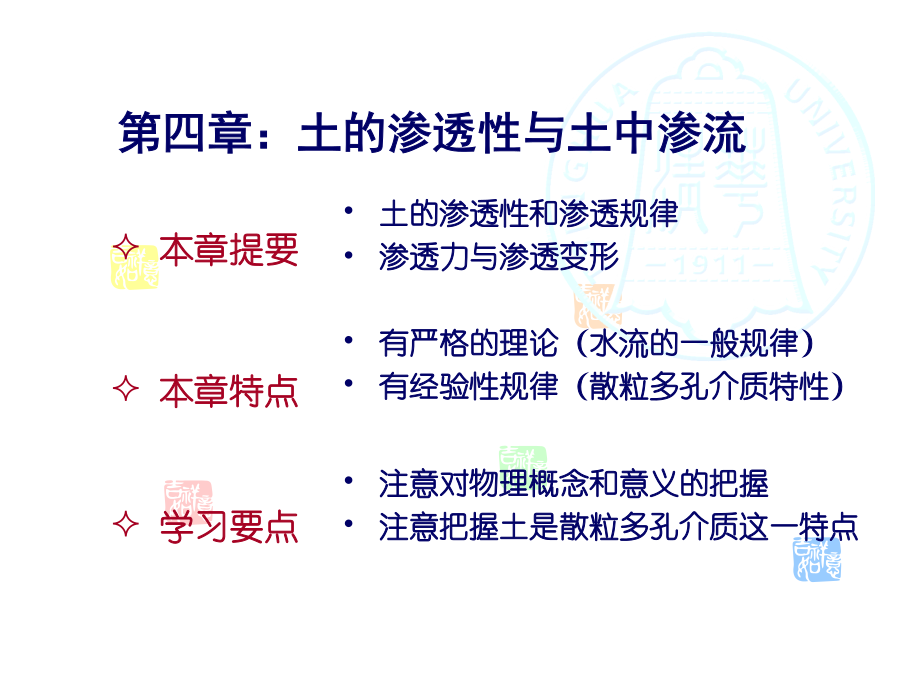

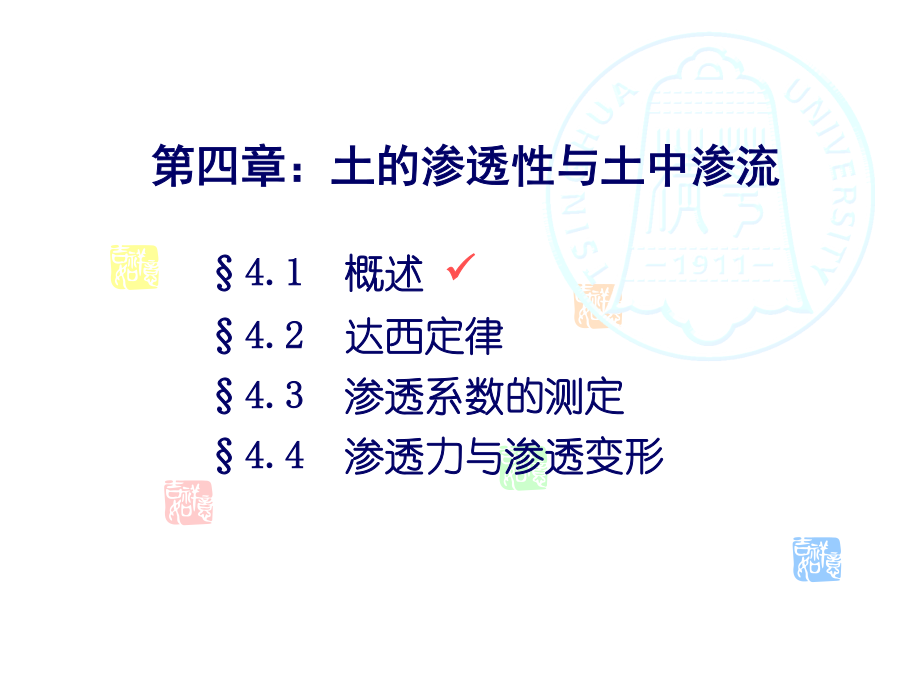

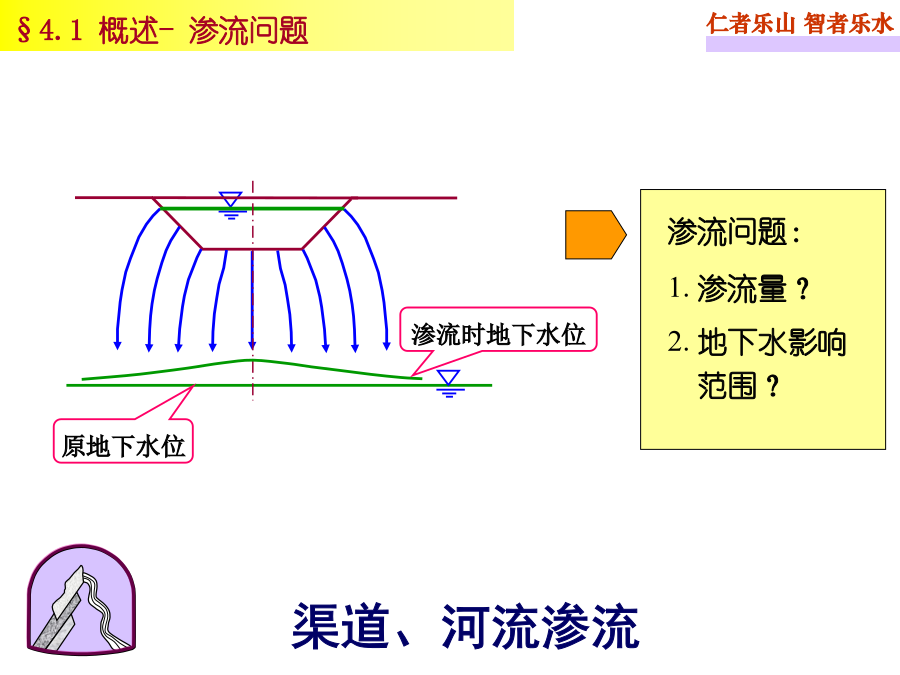

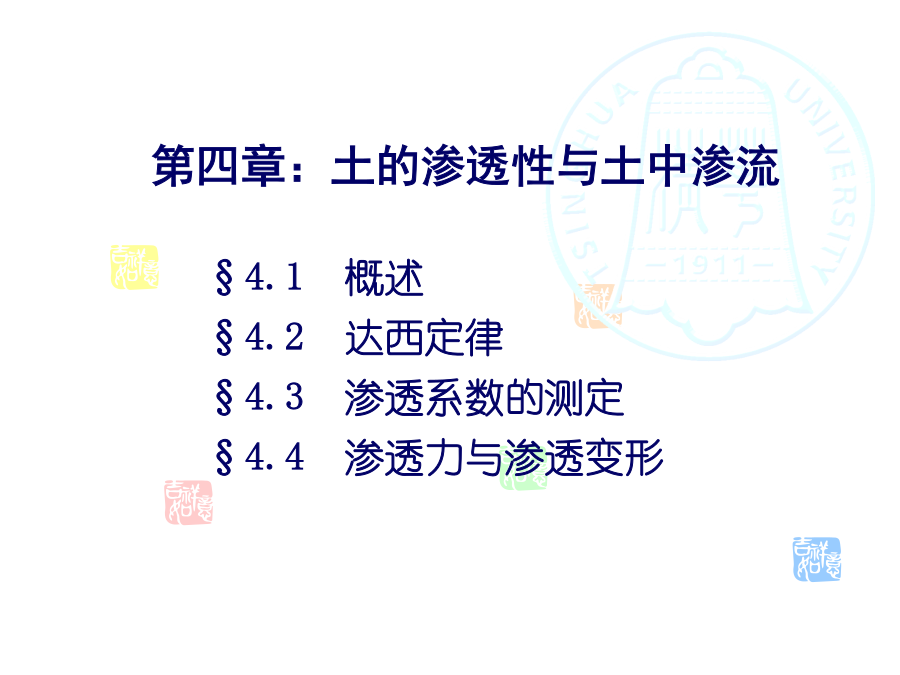

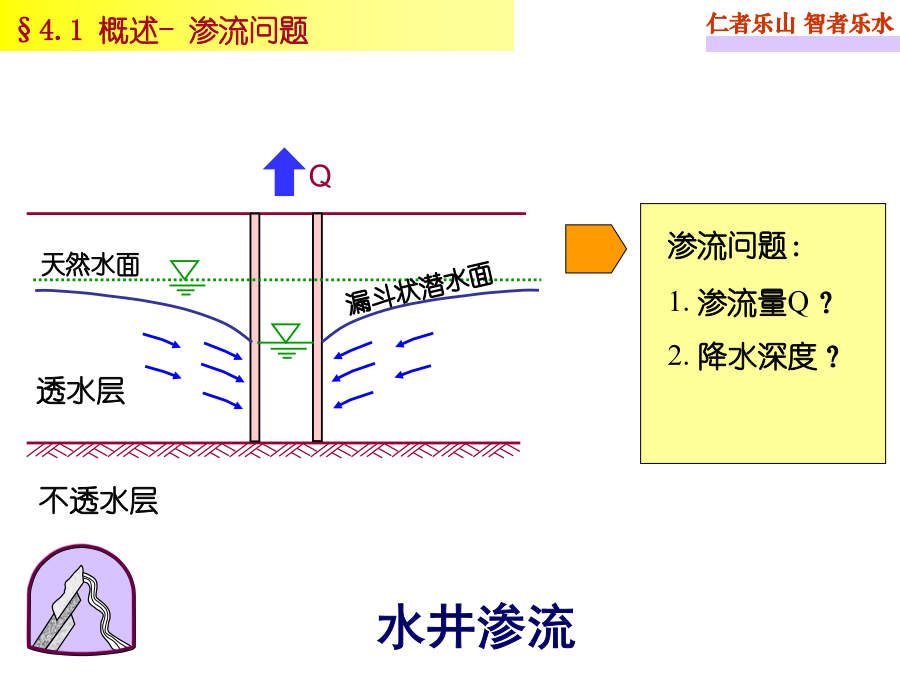

本章提要本章特点学习要点§4.1概述§4.2达西定律§4.3渗透系数的测定§4.4渗透力与渗透变形§4.1概述透水层板桩围护下的基坑渗流渗流问题：1.渗流量Q？2.降水深度？渗流问题：1.渗流量？2.地下水影响范围？渗流量扬压力渗水压力渗透破坏渗流速度渗水面位置§4.1概述§4.2达西定律§4.3渗透系数的测定§4.4渗透力与渗透变形§4.2达西定律A点总水头：达西渗透试验在层流状态的渗流中，渗透速度v与水力坡降i的一次方成正比，并与土的性质有关。达西定律的适用范围达西定律的适用范围渗透系数的测定方法室内试验方法-常水头试验法室内试验方法-变水头试验法室内试验方法–小结§4.3渗透系数的测定方法A=2rh粒径大小及级配孔隙比矿物成分结构是土中孔隙直径大小的主要影响因素因由粗颗粒形成的大孔隙可被细颗粒充填，故土体孔隙的大小一般由细颗粒所控制。因此，土的渗透系数常用有效粒径d10来表示，如哈臣公式：是单位土体中孔隙体积的直接度量对于砂性土，常建立孔隙比e与渗透系数k之间的关系，如：对粘性土，影响颗粒的表面力不同粘土矿物之间渗透系数相差极大，其渗透性大小的次序为高岭石>伊里石>蒙脱石；塑性指数Ip综合反映土的颗粒大小和矿物成份，常是渗透系数的参数影响孔隙系统的构成和方向性，对粘性土影响更大在宏观构造上，天然沉积层状粘性土层，扁平状粘土颗粒常呈水平排列，常使得k水平﹥k垂直在微观结构上，当孔隙比相同时，凝聚结构将比分散结构具有更大的透水性饱和曲线渗透系数的影响因素层状地基的等效渗透系数h层状地基的垂直等效渗透系数算例说明层状地基的等效渗透系数小结§4.1概述§4.2达西定律§4.3渗透系数的测定§4.4渗透力与渗透变形§4.4渗透力与渗透变形渗透力-试验观察截面积A=1渗透力-受力分析渗透力-受力分析向上渗流存在时，滤网支持力减少。当滤网支持力为零时的水力坡降称为临界水力坡降icr，它是土体开始发生流土破坏时的水力坡降：渗透力-受力分析渗透力的性质土工建筑物及地基由于渗流作用而出现的变形或破坏称为渗透变形或渗透破坏。渗透变形是土工建筑物发生破坏的常见类型基本类型：管涌流土接触流土接触冲刷渗透变形-流土坝体§4.4渗透力与渗透变形§4.4渗透力与渗透变形§4.4渗透力与渗透变形§4.4渗透力与渗透变形§4.4渗透力与渗透变形透水层土坝，高90m，长1000m，1975年建成，次年6月失事渗透破坏：冲蚀水力劈裂失事原因研究结论九江大堤决口沟后面板砂砾石坝广州京广广场基坑塌方珠海祖国广场基坑失事西藏易贡巨型滑坡西藏易贡巨型高速滑坡西藏易贡巨型高速滑坡湖水每天上涨50cm！预案一：加强监测，上、下游移民工作，库满自溢漫顶溃口预案二：在堆积体最低处开渠引流，水库溢流漫顶溃口。预案三：在右岸山体垭口开溢洪道，改造堆积体成坝，堰塞湖成库
