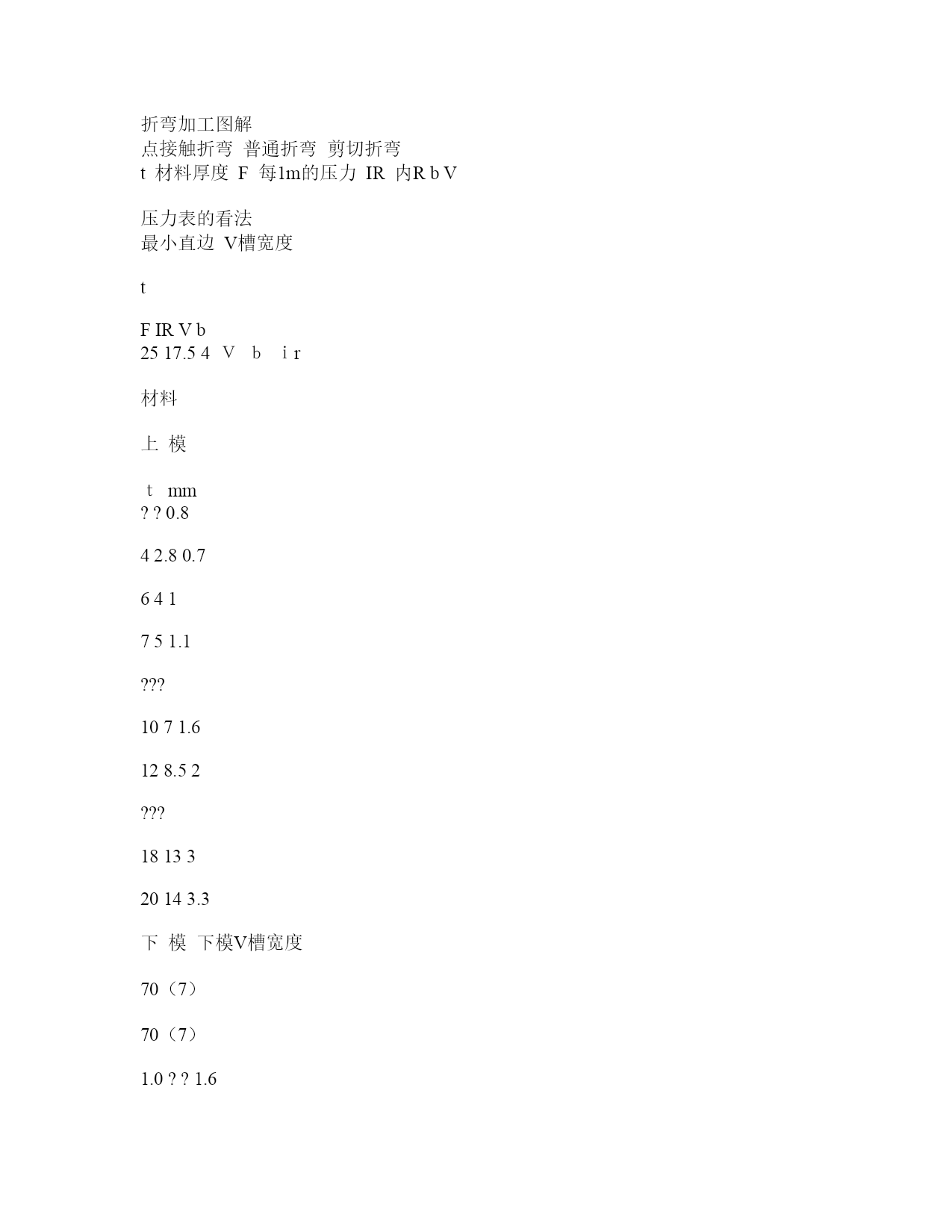

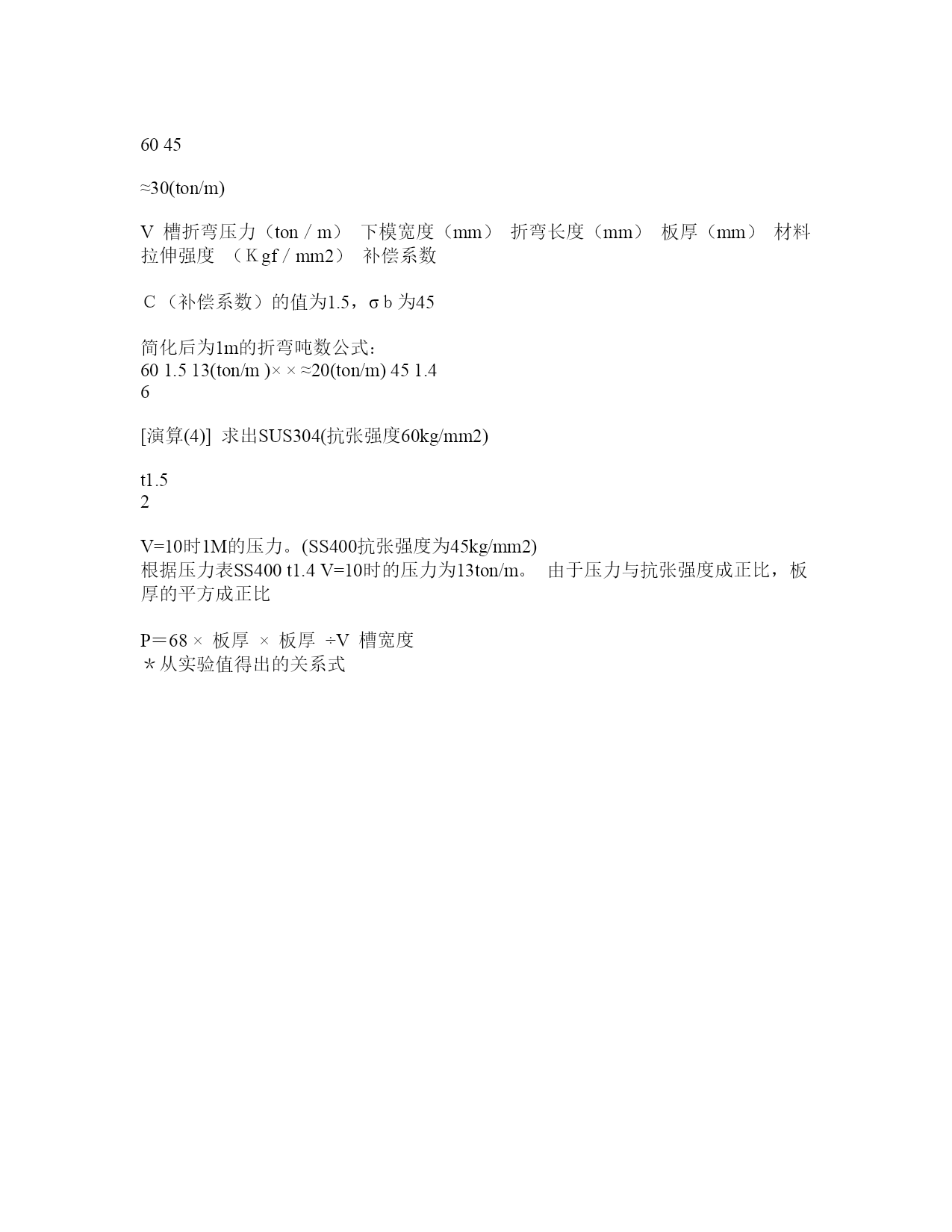

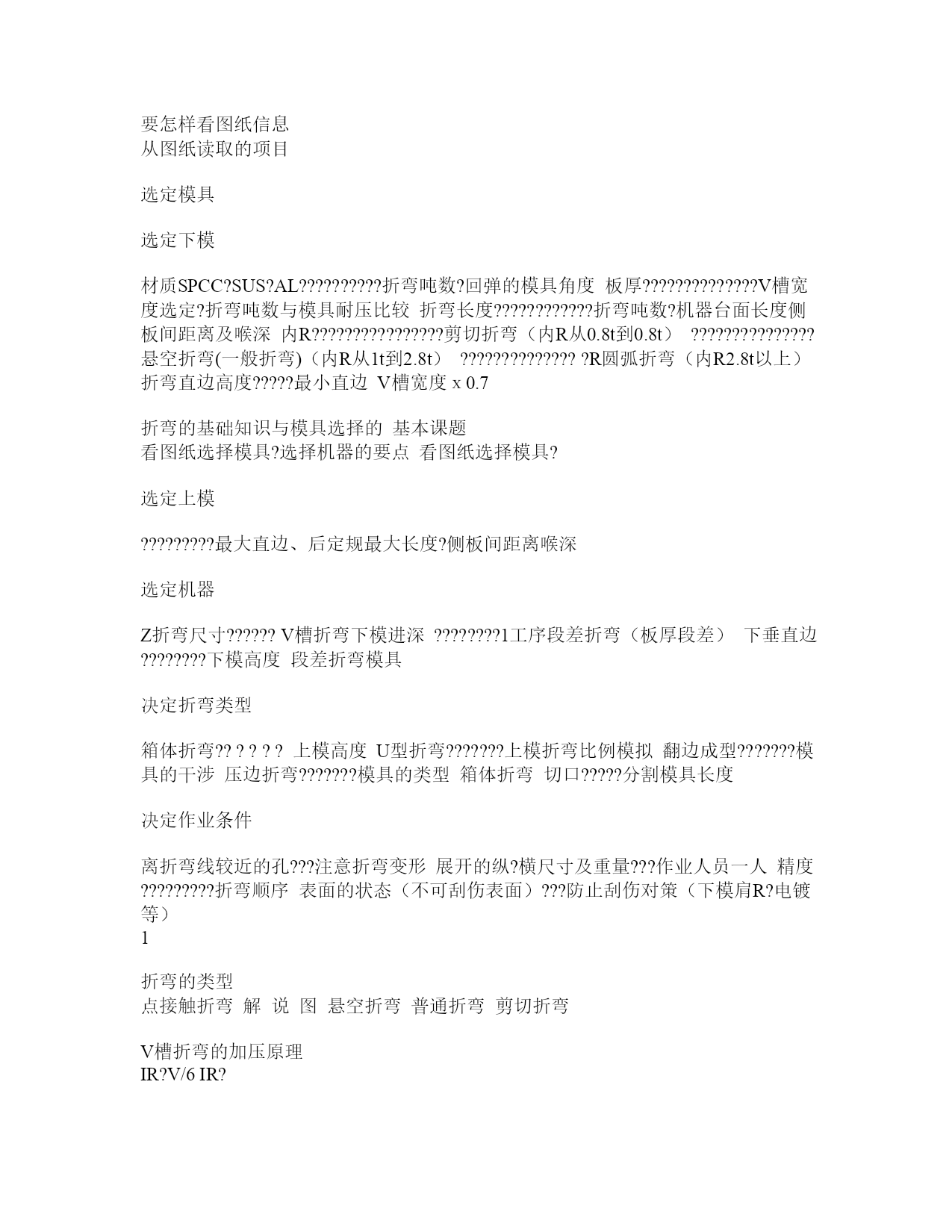

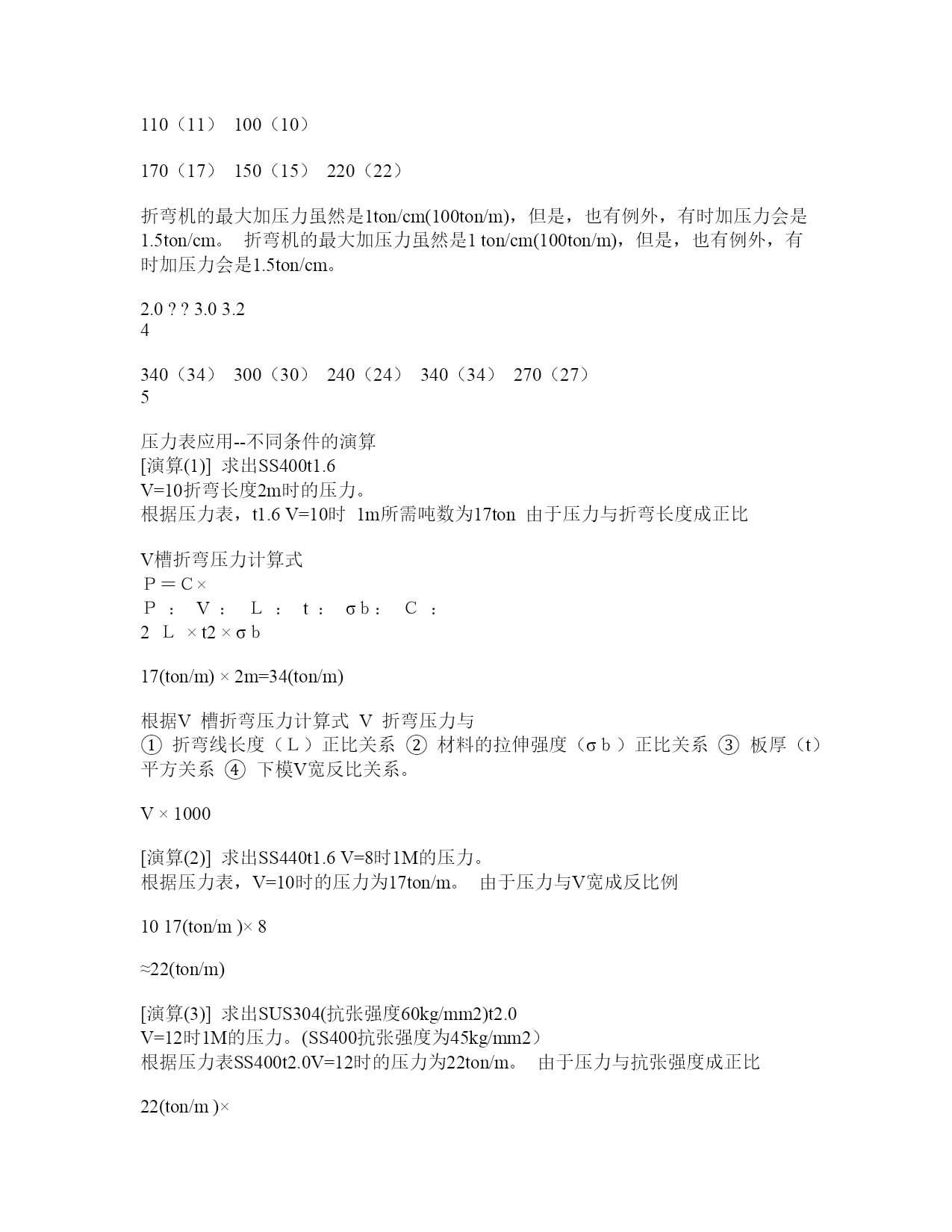

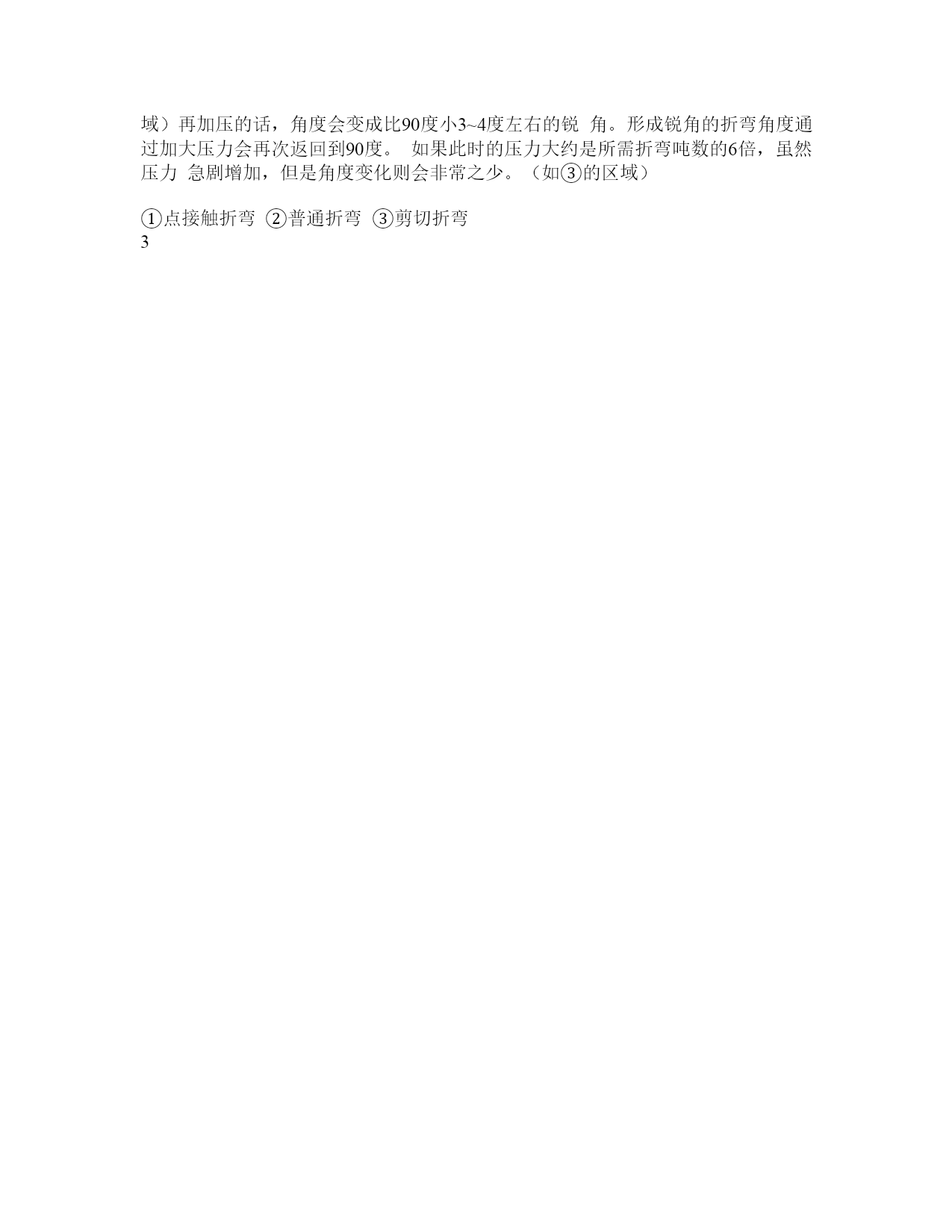

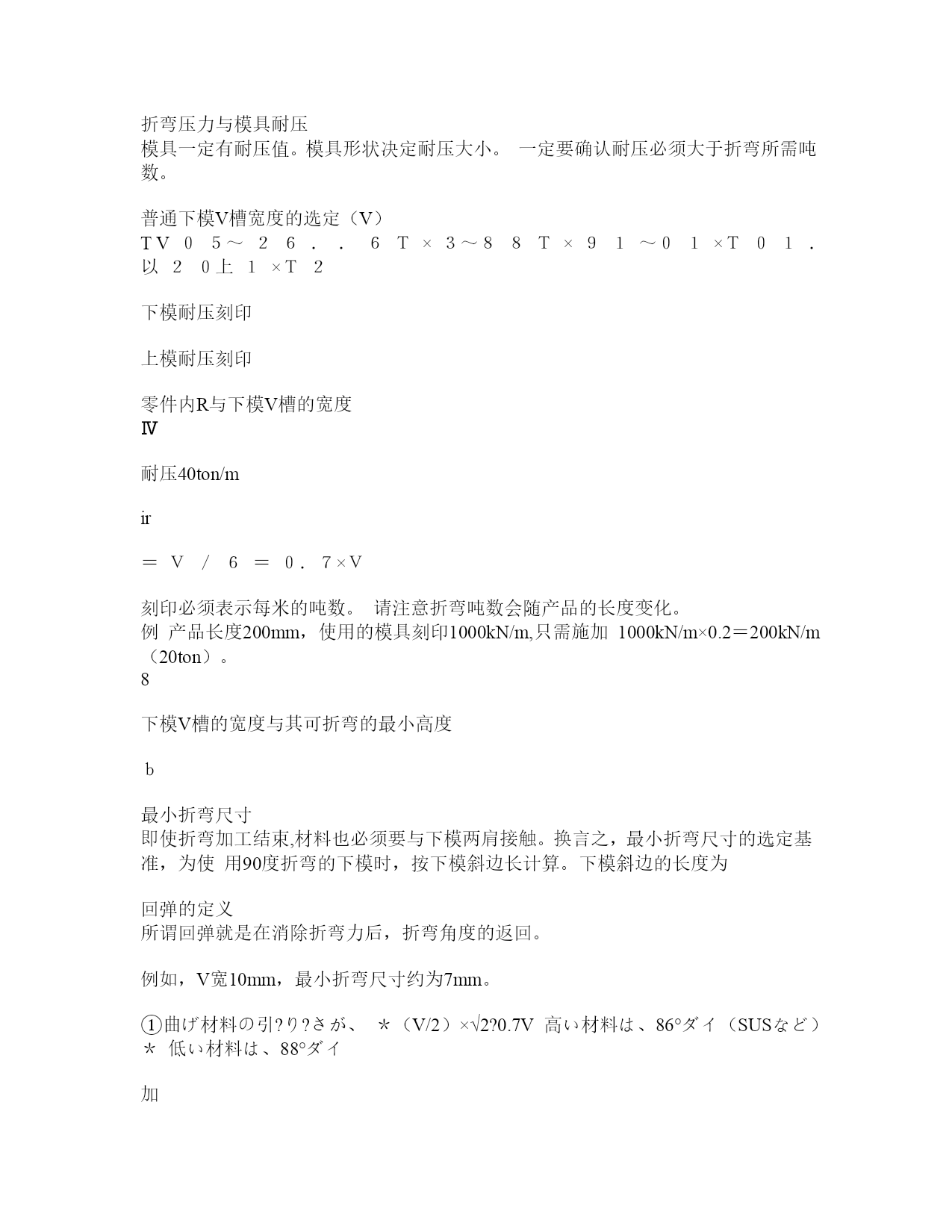

要怎样看图纸信息从图纸读取的项目选定模具选定下模材质SPCC?SUS?AL??????????折弯吨数?回弹的模具角度板厚??????????????V槽宽度选定?折弯吨数与模具耐压比较折弯长度????????????折弯吨数?机器台面长度侧板间距离及喉深内R????????????????剪切折弯（内R从0.8t到0.8t）???????????????悬空折弯(一般折弯)（内R从1t到2.8t）???????????????R圆弧折弯（内R2.8t以上）折弯直边高度?????最小直边V槽宽度ｘ0.7折弯的基础知识与模具选择的基本课题看图纸选择模具?选择机器的要点看图纸选择模具?选定上模?????????最大直边、后定规最大长度?侧板间距离喉深选定机器Z折弯尺寸??????V槽折弯下模进深????????1工序段差折弯（板厚段差）下垂直边????????下模高度段差折弯模具决定折弯类型箱体折弯??????上模高度U型折弯???????上模折弯比例模拟翻边成型???????模具的干涉压边折弯???????模具的类型箱体折弯切口?????分割模具长度决定作业条件离折弯线较近的孔???注意折弯变形展开的纵?横尺寸及重量???作业人员一人精度?????????折弯顺序表面的状态（不可刮伤表面）???防止刮伤对策（下模肩R?电镀等）1折弯的类型点接触折弯解说图悬空折弯普通折弯剪切折弯V槽折弯的加压原理IR?V/6IR?ttt90°90°上模尖端的切入量悬空折弯折弯方法点接触折弯90°90°普通折弯V=12×tV=12×V幅IR折弯角度的误差90°90°V=6～12×tV=6～12×6～12t1～2t±30’良好V=8～6×tV=8～8～6t0.5～0.8t±18’良好剪切折弯12～18t2～2.8t±48’以上曲率半径较大的面面精度特征可自由获取折弯角度用较小的力即可得到较好的折弯精度虽然可以得到很好的角度，但是所要的吨数是挤压式折弯的8～8倍P18给材料加压，此时，随着角度的变化可得到折弯曲线。此曲线称之为折弯压力-折弯角度曲线图。右图是SPCC的曲线图。最初，材料并不会被不断上升的压力完全折曲,之后，折曲开始加速，在折到130度时压力一度达到顶峰。（如①的区域）,此时,压力有所降低，折弯角度在超过100度时角度变化稍稍减小。但是，与之相反压力上升直到材料被折弯成90度。此时的压力称之为所需折弯吨数。（如②的区域）再加压的话，角度会变成比90度小3~4度左右的锐角。形成锐角的折弯角度通过加大压力会再次返回到90度。如果此时的压力大约是所需折弯吨数的6倍，虽然压力急剧增加，但是角度变化则会非常之少。（如③的区域）①点接触折弯②普通折弯③剪切折弯3折弯加工图解点接触折弯普通折弯剪切折弯t材料厚度F每1m的压力IR内RbV压力表的看法最小直边V槽宽度tFIRVb2517.54Ｖｂｉr材料上模ｔmm??0.842.80.7641751.1???1071.6128.52???1813320143.3下模下模V槽宽度70（7）70（7）1.0??1.6110（11）100（10）170（17）150（15）220（22）折弯机的最大加压力虽然是1ton/cm(100ton/m)，但是，也有例外，有时加压力会是1.5ton/cm。折弯机的最大加压力虽然是1ton/cm(100ton/m)，但是，也有例外，有时加压力会是1.5ton/cm。2.0??3.03.24340（34）300（30）240（24）340（34）270（27）5压力表应用--不同条件的演算[演算(1)]求出SS400t1.6V=10折弯长度2m时的压力。根据压力表，t1.6V=10时1m所需吨数为17ton由于压力与折弯长度成正比V槽折弯压力计算式Ｐ＝Ｃ×Ｐ：V：Ｌ：t：σｂ：Ｃ：2Ｌ×t2×σｂ17(ton/m)×2m=34(ton/m)根据V槽折弯压力计算式V折弯压力与①折弯线长度（Ｌ）正比关系②材料的拉伸强度（σｂ）正比关系③板厚（t）平方关系④下模V宽反比关系。V×1000[演算(2)]求出SS440t1.6V=8时1M的压力。根据压力表，V=10时的压力为17ton/m。由于压力与V宽成反比例1017(ton/m)×8≈22(ton/m)[演算(3)]求出SUS304(抗张强度60kg/mm2)t2.0V=12时1M的压力。(SS400抗张强度为45
