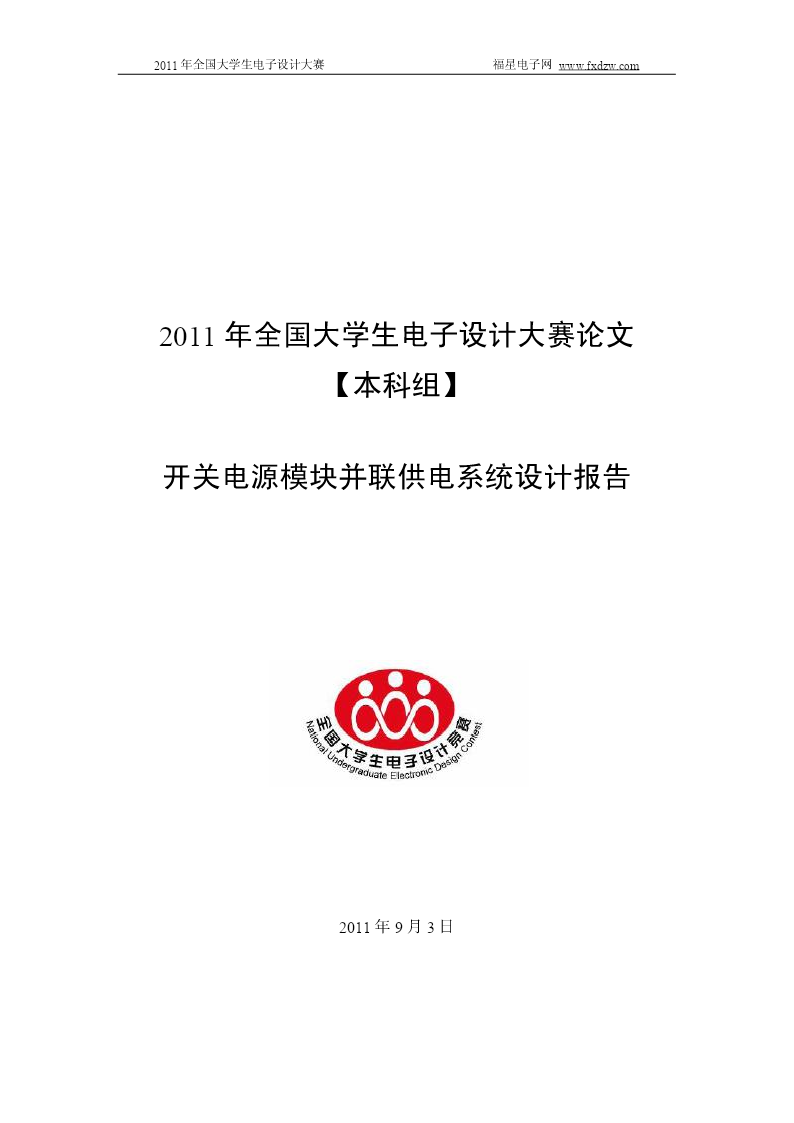

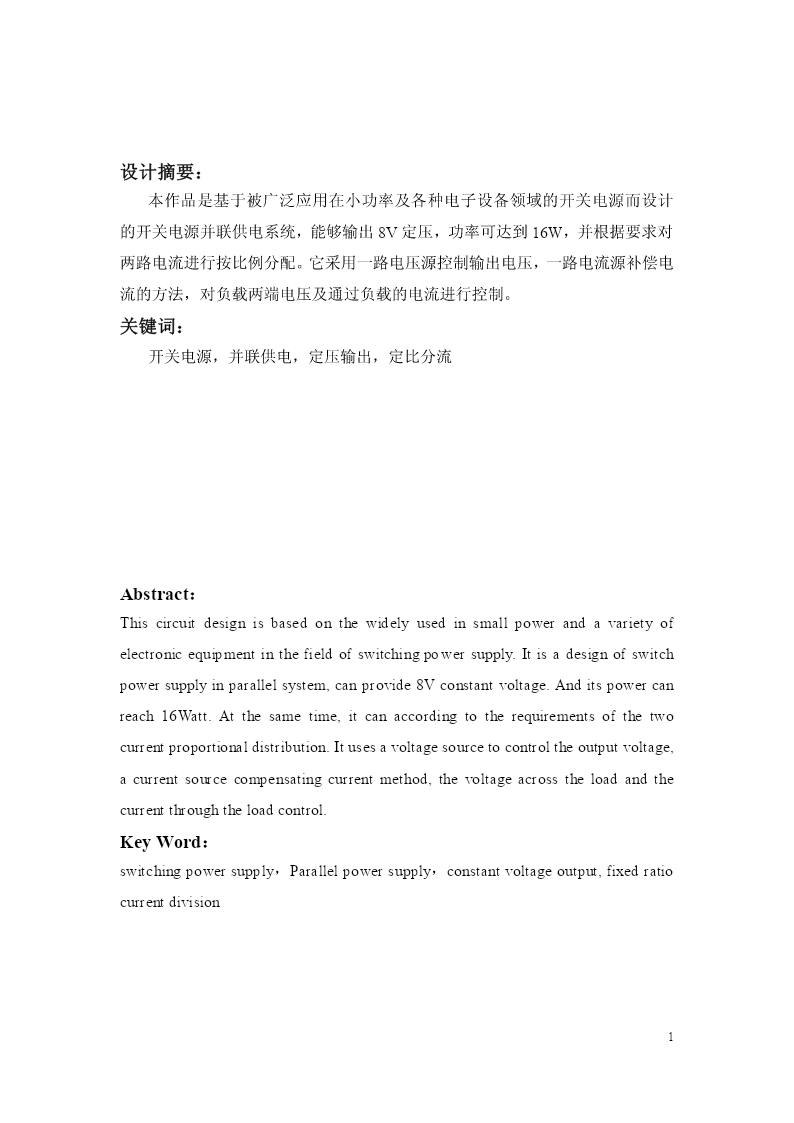

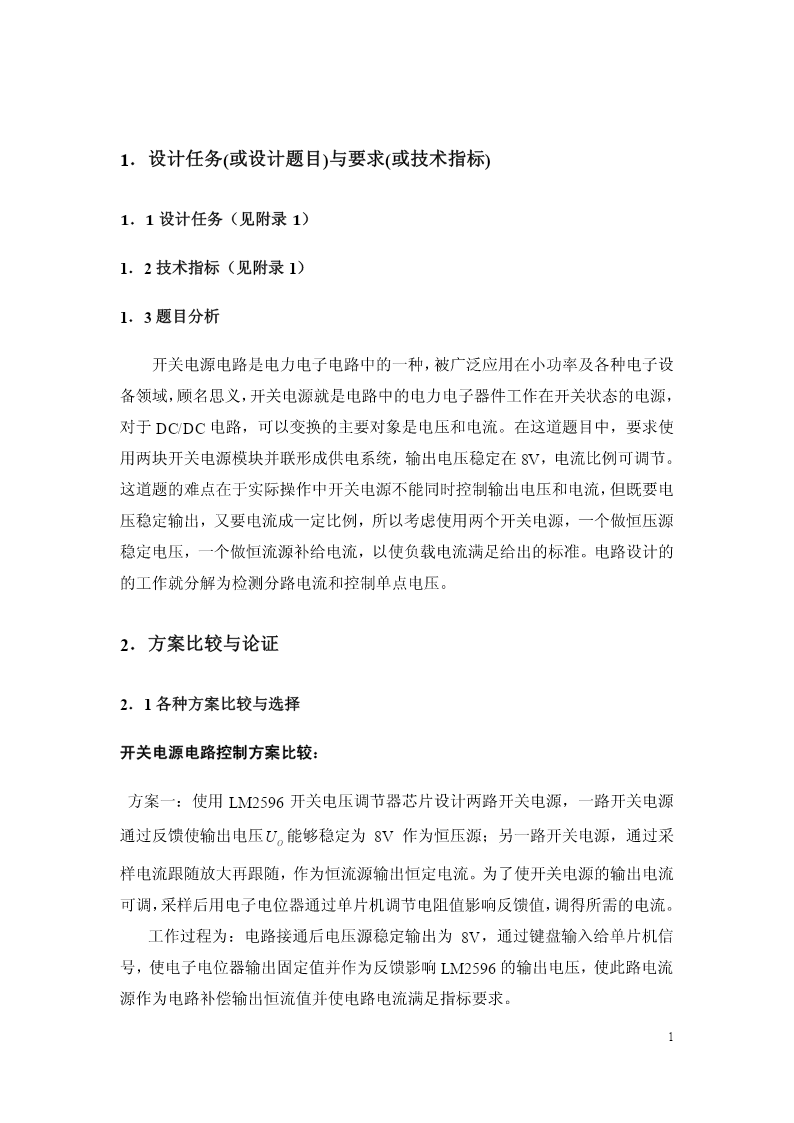

2011年全国大学生电子设计大赛福星电子网www.fxdzw.com2011年全国大学生电子设计大赛论文【本科组】开关电源模块并联供电系统设计报告2011年9月3日设计摘要：本作品是基于被广泛应用在小功率及各种电子设备领域的开关电源而设计的开关电源并联供电系统，能够输出8V定压，功率可达到16W，并根据要求对两路电流进行按比例分配。它采用一路电压源控制输出电压，一路电流源补偿电流的方法，对负载两端电压及通过负载的电流进行控制。关键词：开关电源，并联供电，定压输出，定比分流Abstract：Thiscircuitdesignisbasedonthewidelyusedinsmallpowerandavarietyofelectronicequipmentinthefieldofswitchingpowersupply.Itisadesignofswitchpowersupplyinparallelsystem,canprovide8Vconstantvoltage.Anditspowercanreach16Watt.Atthesametime,itcanaccordingtotherequirementsofthetwocurrentproportionaldistribution.Itusesavoltagesourcetocontroltheoutputvoltage,acurrentsourcecompensatingcurrentmethod,thevoltageacrosstheloadandthecurrentthroughtheloadcontrol.KeyWord：switchingpowersupply，Parallelpowersupply，constantvoltageoutput,fixedratiocurrentdivision12011年全国大学生电子设计大赛福星电子网www.fxdzw.com目录1．设计任务(或设计题目)与要求(或技术指标)...........................................................................11．1设计任务（见附录1）...................................................................................................11．2技术指标（见附录1）...................................................................................................11．3题目分析..........................................................................................................................12．方案比较与论证.........................................................................................................................12．1各种方案比较与选择......................................................................................................1开关电源电路控制方案比较：.......................................................................................1过流保护方案比较：.......................................................................................................2方案选择：.......................................................................................................................32．2方案证论....................................................................
