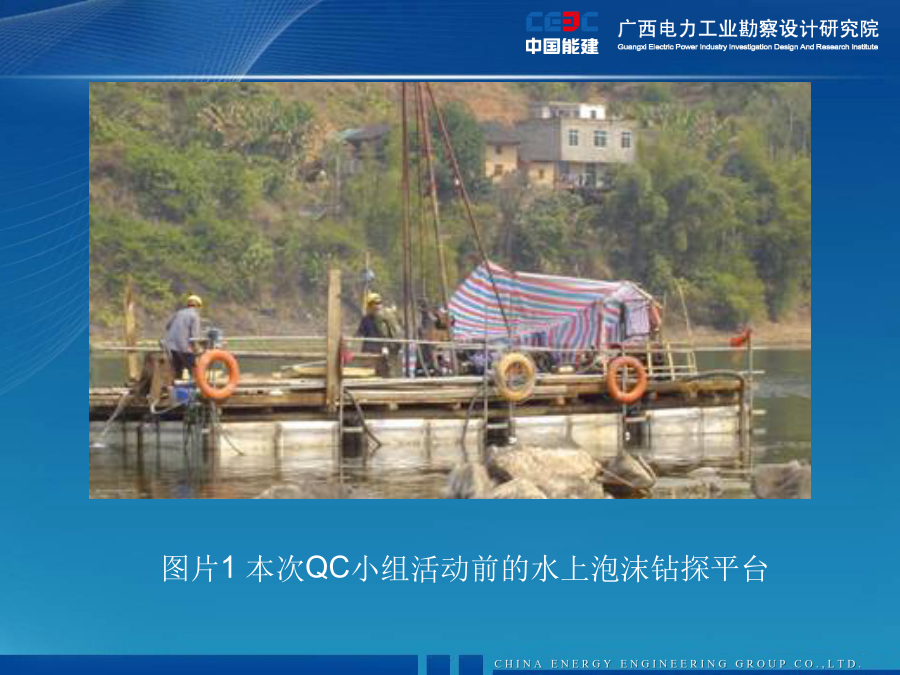

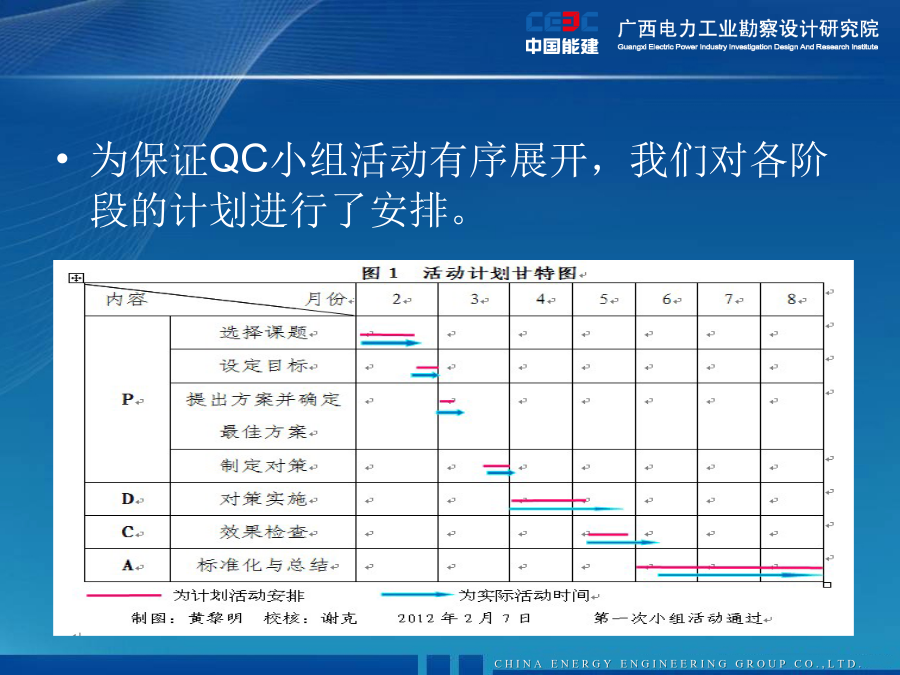

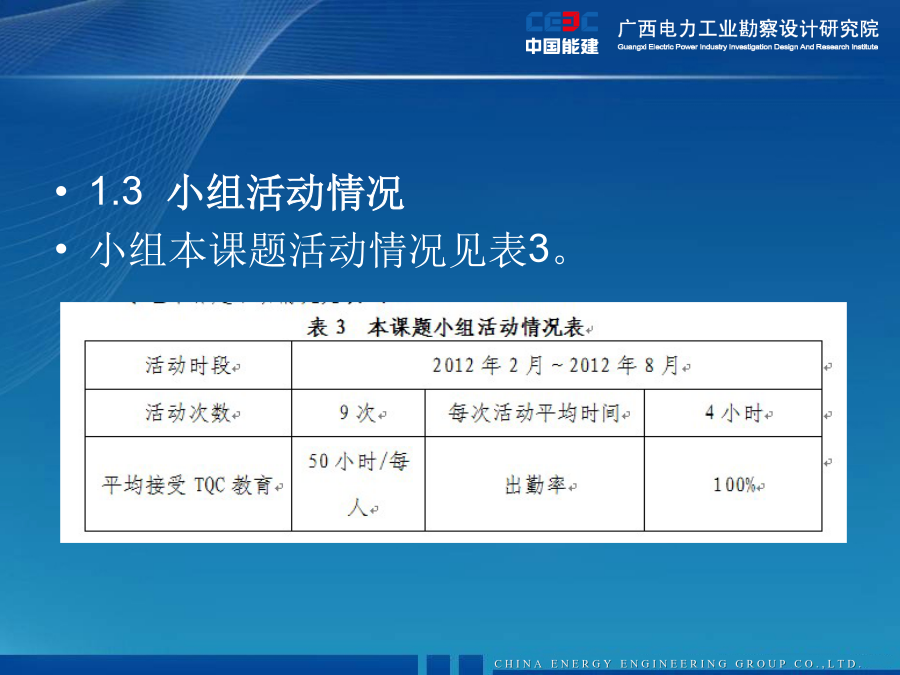

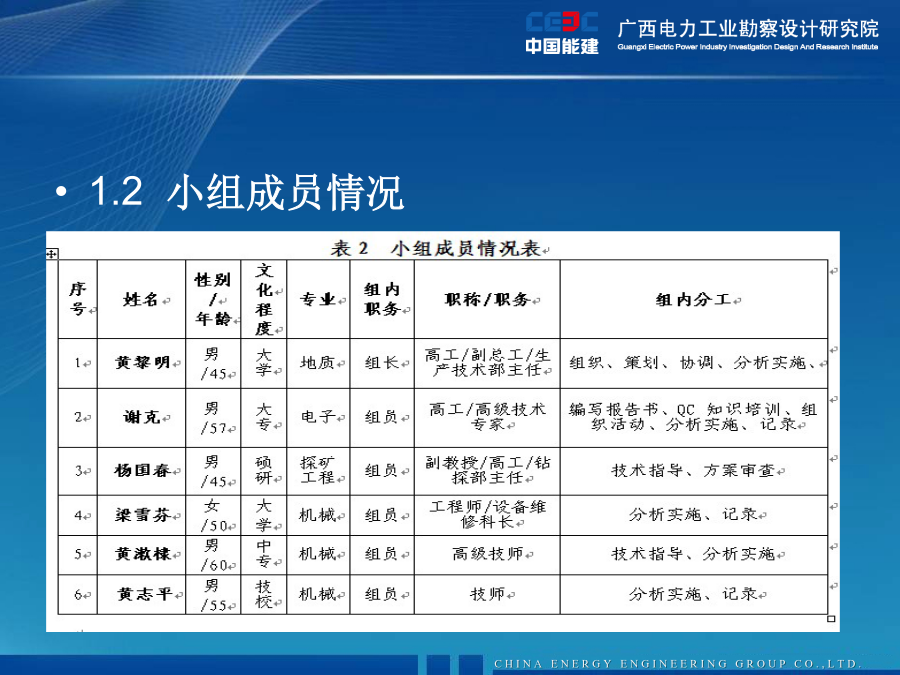

升降式水上泡沫钻探平台的研究生产管理QC小组1小组概况1.1小组注册情况表1小组情况表1.2小组成员情况1.3小组活动情况小组本课题活动情况见表3。为保证QC小组活动有序展开，我们对各阶段的计划进行了安排。2.选择课题2.1问题提出2004年我院研究开发了水上泡沫钻探工作平台“水上钻探泡沫平台”，该平台装置能在水上进行钻探作业，但在浅海区，和水位波动的河流，受潮汐和水流影响，容易搁浅，存在安全隐患，只能在平静水面使用，适用性较差。图片1本次QC小组活动前的水上泡沫钻探平台2.2确定课题我们QC小组结合自身实际，运用质量管理的方法指导工作，确保安全、经济、高效的完成升降式水上泡沫钻探平台的研制。经过小组成员讨论，一致决定本QC小组活动要攻克的课题为：3.设定目标目标一：根据互联网查询，本地区潮汐变化高差最大为3.2m，最大风浪高度4.8m，，河流水库水位最大高差3.8m，再考虑其它安全因素，所以设定钻探平台起升高度为10m。目标二：根据300型工勘钻机设备和人的重量为6T，按照《电力工程钻探技术规程（DL/T5096-2008）》的要求，水上钻探平台载重安全系数为5，所以设计平台有效浮力30T。设备要求便于拆卸搬运。4.提出方案并确定最佳方案4.1钻探平台方案从适用水域的钻进平台深度上划分，可划分为深水钻进平台和浅水钻进平台。从国内目前使用的水上钻探平台类型看，主要有以下方案：①固定平台；②船式（单体船和双体船）平台；③拼装浮动平台。三种方案对比：①固定平台：如海洋石油钻井平台，一般属于深水钻进平台，它是制约深海石油勘探的关键设备。由于石油勘探深度达几千米，且海水则受波浪、潮汐等综合影响，水情变化复杂，起落频繁，所以海洋石油钻井平台往往体大量重，使用的海上钻探平台重量从100吨级到1000吨级。这样的平台与我们的使用环境有很大的差异，我们没有能力和必要建设那么大的钻探平台。与目标不符。②船式（单体船和双体船）平台：与海洋石油钻井平台截然不同的是，在国内尤其是广西地区输变电、水电、核电项目的前期勘测生产过程中，经常遇到需要在近海、江河湖泊进行勘察钻探的情况。由于是近水勘探，一般钻孔直径小、孔深浅（深度在100m以内），勘探深度远小于石油勘探，但是搬迁频繁，且现场条件千差万别，所以使用的水上钻探平台与也海洋石油钻井平台有着本质区别。适用于输变电、水电、核电项目的浅水近海钻探平台必须具有可短时间装拆、重量轻、可自行升降以避免水流和潮汐影响、整体强度高并可抵抗一定级别风浪、防腐性能较好等特点。因此使用的水上钻探平台规模小、重量小，一般小至几吨，大到100吨级。但是该平台存在以下缺点：1）整体重量大，平台的浮体船舱要达到设计的浮力，船舱的体积要求大，因此平台运输、组装、拆卸必须要有起重设备，对于很多输变电、水电、核电工程来说现场条件往往不具备，使用起来不方便；与目标不符。2）平台采用钢板包覆的船舱浮体，钢板受海水腐蚀严重，使用寿命短；更为严重的是封闭船舱一旦破损，平台有沉没的危险。③拼装浮动平台：我院近几年完成的勘察项目中，有水上勘察钻探的项目约30项，主要有钦州跨海高压输电线路、广西防城港核电厂一期勘察，力丘河金顶水电站勘察，长洲水利枢纽三线四线船闸，南宁电厂勘察，柳南铁路勘察，北海电厂勘察，钦州电厂海堤，来宾电厂灰坝等。在这些项目中使用的水上钻探平台均采用拼装浮动平台、包括拼油桶平台、拼装泡沫平台、拼装木板棚架管平台等。在浅海中的应用效果更显著，由于平台轻便，移孔就位时更容易和便利，大大地降低了劳动强度和节约了平台材料的成本，组合拆卸方便，移动性好等特点获得钻探人员的好评。提高了现场的工作效率，取得明显的经济效益。与目标相符。结合我们的勘探业务范围和环境影响，因此采用③“拼装浮动平台”方案。4.2平台升降方案平台升降方式，要解决潮汐、水位升降、水流冲击的影响。主要有以下方案：①管柱支撑升降式；②充气橡胶升降式；③泡沫堆积升降式。通过上述比较试验分析，选择①“管柱支撑升降式”作为平台升降方案最佳方案。4.3平台材料方案性能要求：（1）韧性好、耐低温、耐扯裂，抗冲击性能优异，尤其适合于海上冬天作业使用。（2）重量轻，便于安装和拆卸，运输方便，运输转移成本低。（3）抗风浪冲刷，耐海水腐蚀，抗老化，使用寿命长，可长期在海水中平台浸泡，使用期可在10年以上。（4）浮体材料不会产生积水渗漏问题，平台的承载能力能保持稳定；根据以上四点，我们选择了泡沫浮体材料、木材、油桶进行实验和论证，能满足以上四点的是泡沫浮体材料对泡沫浮体材料有以下性能要求：（1）泡沫材料要具有长期泡在海水的吸水性极低的性能，使得泡沫浮体平台受载的重量不大于泡沫材料的排水量时，不会发生沉没的危险；（2）泡沫浮体
