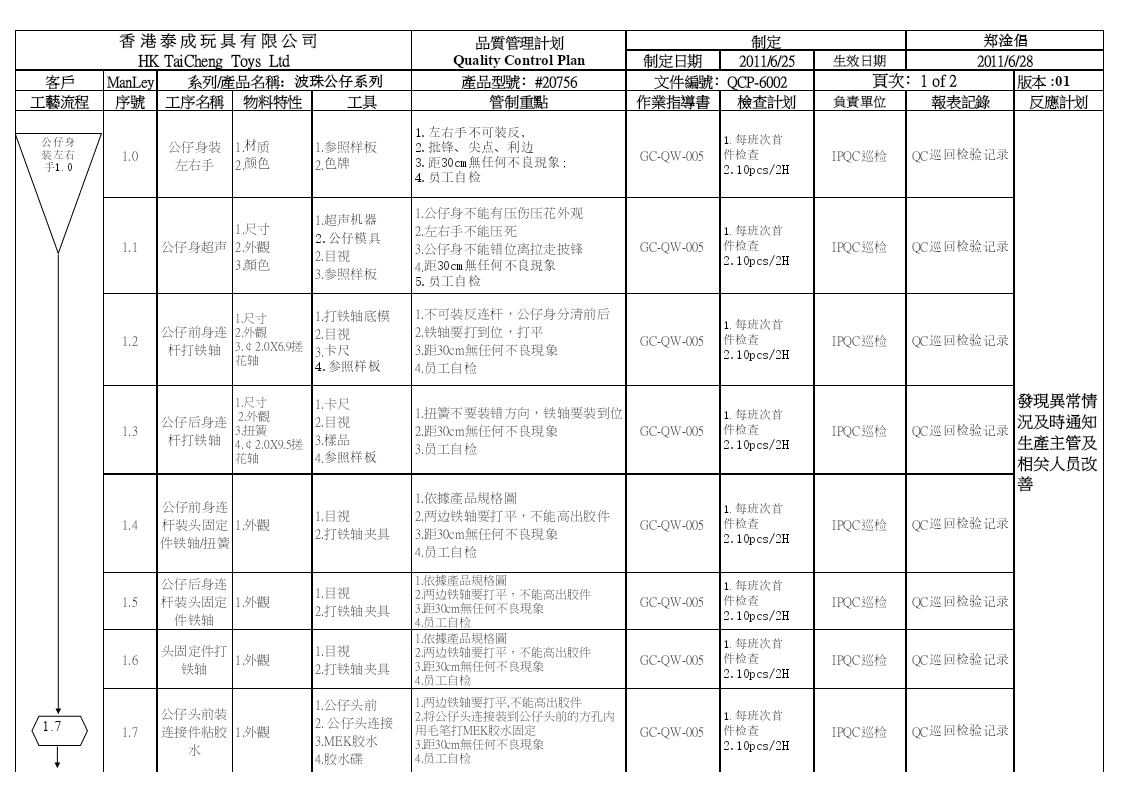

香港泰成玩具有限公司HKTaiChengToysLtd品質管理計划QualityControlPlan制定郑淦倡制定日期2011/6/25生效日期2011/6/28客戶ManLey系列/產品名稱：波珠公仔系列產品型號﹕#20756文件編號﹕QCP-6002頁次﹕1of2工藝流程序號工序名稱物料特性工具管制重點作業指導書檢查計划負責單位報表記錄1.0公仔身装左右手1.材质2.颜色1.参照样板2.色牌1.左右手不可装反,2.批锋、尖点、利边3.距30cm無任何不良現象;4.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.1公仔身超声1.尺寸2.外觀3.顏色1.超声机器2.公仔模具2.目視3.参照样板1.公仔身不能有压伤压花外观2.左右手不能压死3.公仔身不能错位离拉走披锋4.距30cm無任何不良現象5.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.2公仔前身连杆打铁轴1.尺寸2.外觀3.￠2.0X6.9搓花轴1.打铁轴底模2.目視3.卡尺4.参照样板1.不可装反连杆，公仔身分清前后2.铁轴要打到位，打平3.距30cm無任何不良現象4.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.3公仔后身连杆打铁轴1.尺寸2.外觀3.扭簧4.￠2.0X9.5搓花轴1.卡尺2.目視3.樣品4.参照样板1.扭簧不要装错方向，铁轴要装到位2.距30cm無任何不良現象3.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.4公仔前身连杆装头固定件铁轴/扭簧1.外觀1.目視2.打铁轴夹具1.依據產品規格圖2.两边铁轴要打平，不能高出胶件3.距30cm無任何不良現象4.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.5公仔后身连杆装头固定件铁轴1.外觀1.目視2.打铁轴夹具1.依據產品規格圖2.两边铁轴要打平，不能高出胶件3.距30cm無任何不良現象4.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.6头固定件打铁轴1.外觀1.目視2.打铁轴夹具1.依據產品規格圖2.两边铁轴要打平，不能高出胶件3.距30cm無任何不良現象4.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.7公仔头前装连接件粘胶水1.外觀1.公仔头前2.公仔头连接3.MEK胶水4.胶水碟1.两边铁轴要打平,不能高出胶件2.将公仔头连接装到公仔头前的方孔内用毛笔打MEK胶水固定3.距30cm無任何不良現象4.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录香港泰成玩具有限公司HKTaiChengToysLtd品質管理計划制定郑淦倡制定日期2011/6/25生效日期2011/6/28客戶ManLey系列/產品名稱﹕波珠公仔系列產品型號﹕#20756文件編號﹕QCP-6002頁次Page﹕2of2工藝流程序號工序名稱物料特性工具管制重點作業指導書檢查計划負責單位報表記錄1.8公仔头前装固定件粘胶水1.外觀1.MEK胶水2.胶水碟/毛笔1.胶水不可打太多,以免粘死连杆活动位2.胶件要粘到位不可粘歪3.公仔身连杆粘好胶水后要能自由活动4.距30cm無任何不良現象5.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.9公仔头后装固定件粘胶水1.外觀1.MEK胶水2.胶水碟/毛笔1.胶水不可打太多,以免粘死连杆活动位2.胶件要粘到位不可粘歪3.公仔身连杆粘好胶水后要能自由活动4.距30cm無任何不良現象5.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录1.10公仔头打铁轴1.外觀2.￠1.5X19搓花轴1.卡尺2.目視3.打铁轴夹具1.将公仔头前后合并，穿1.5铁轴放于底模压到位2.铁轴要压到位，不可压伤胶件3.打好铁轴后公仔头前后要能自由开合紧扣感4.依樣品對比核對5.無變形﹐爆裂不良現象6.30cm左右無任何不良7.员工自检GC-QW-0051.每班次首件检查2.10pcs/2HIPQC巡检QC巡回检验记录2.0公仔试功能及外观检查1.外观2.已装配公仔1.卡尺2.目視3.12英寸长15度角斜台连接1米的水平面1.公仔头前后合起离拉不能超过0.3
