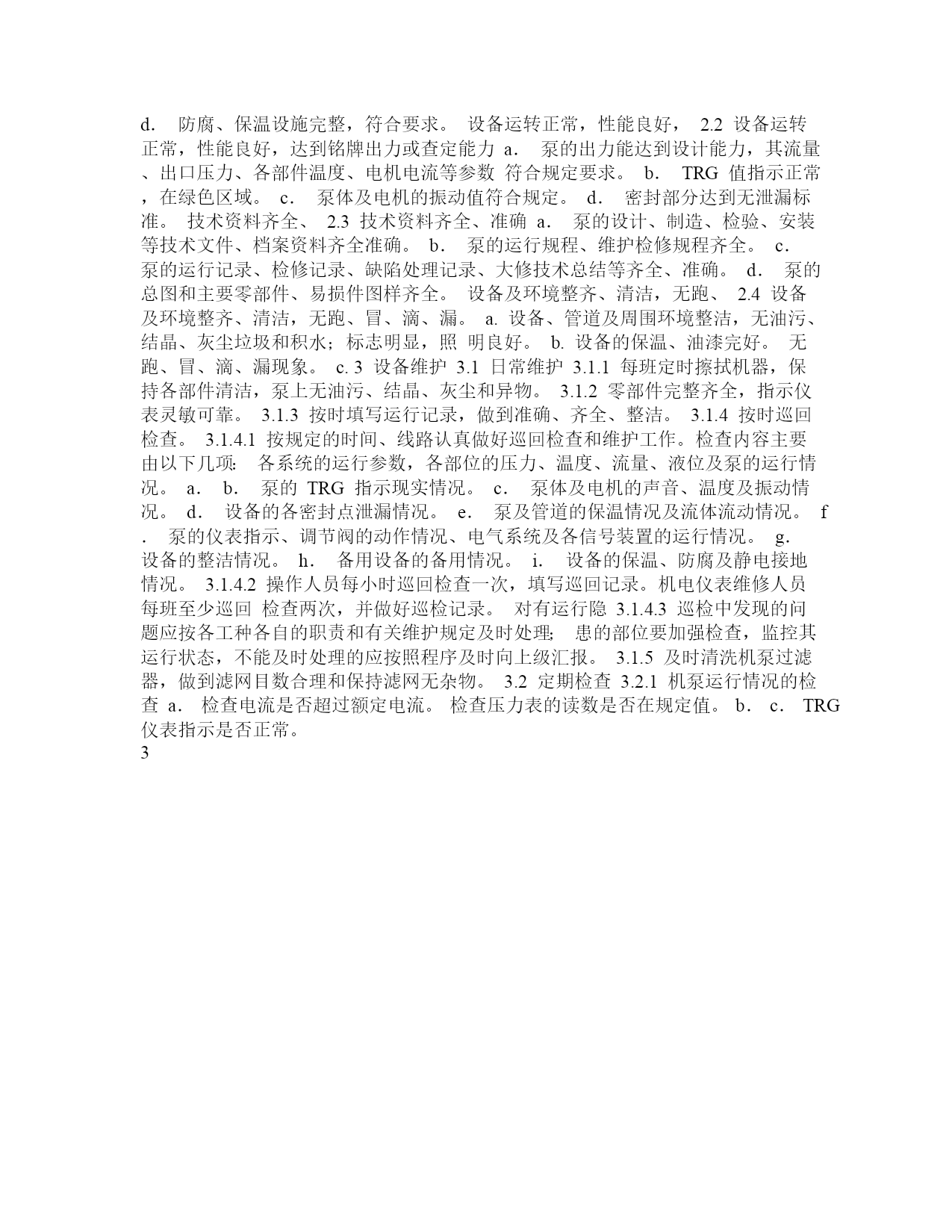

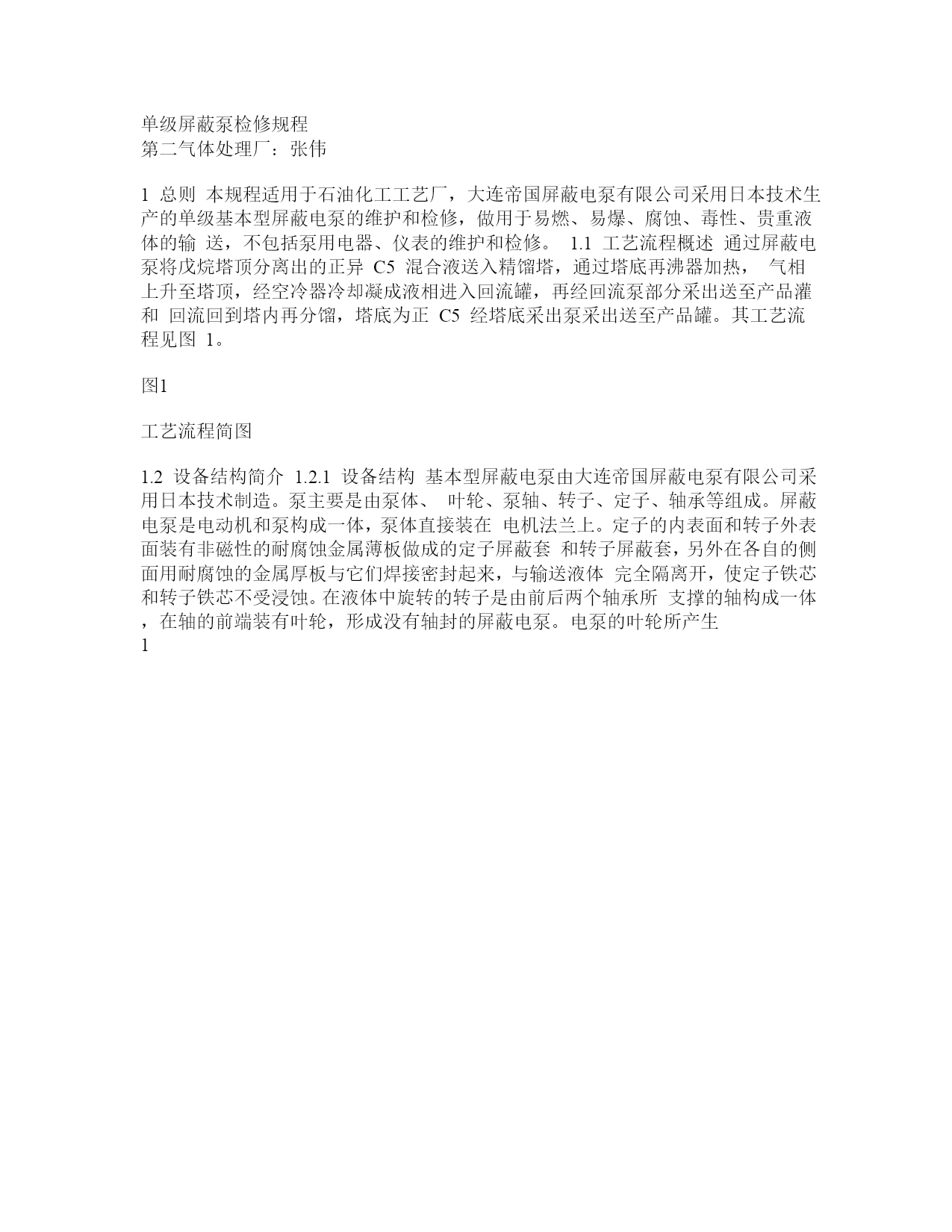

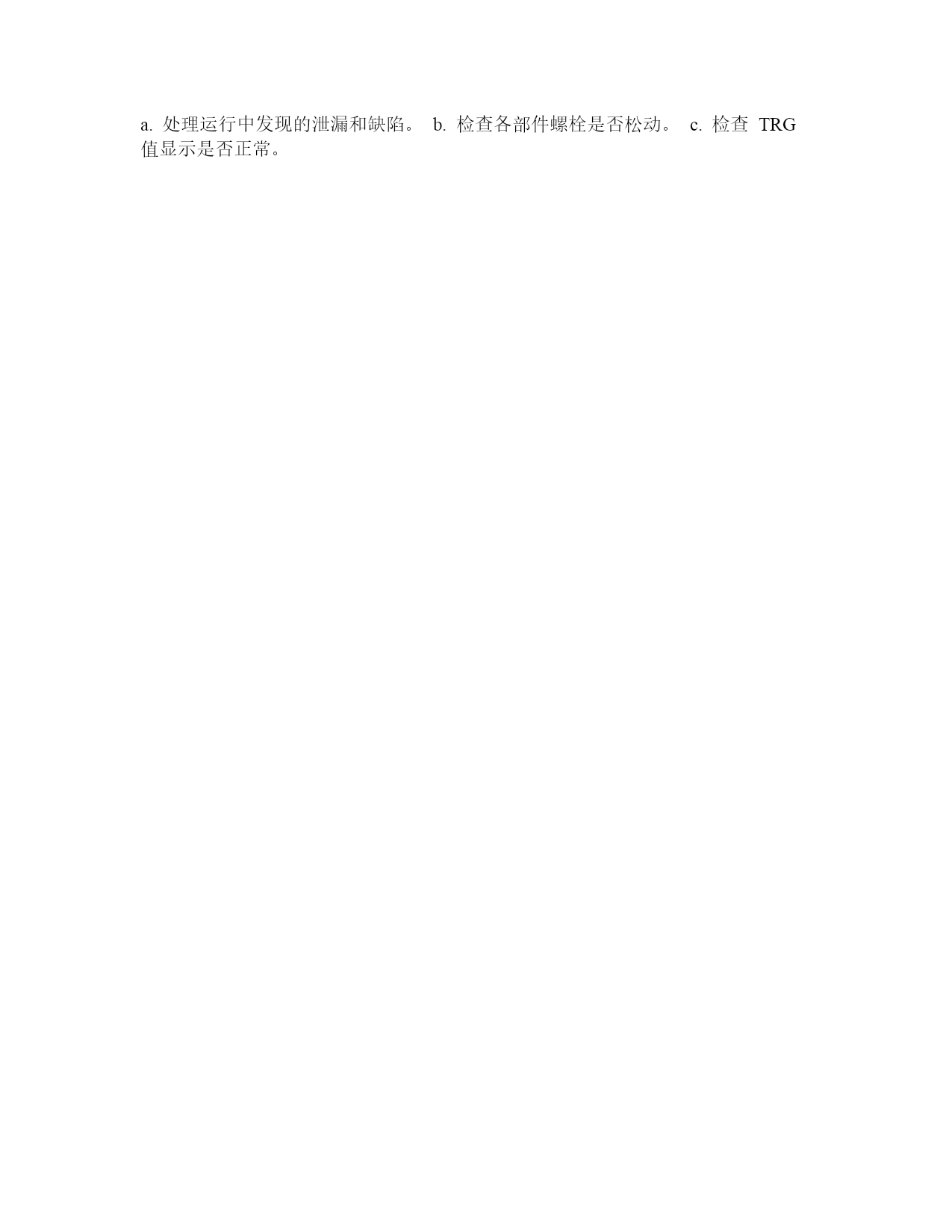

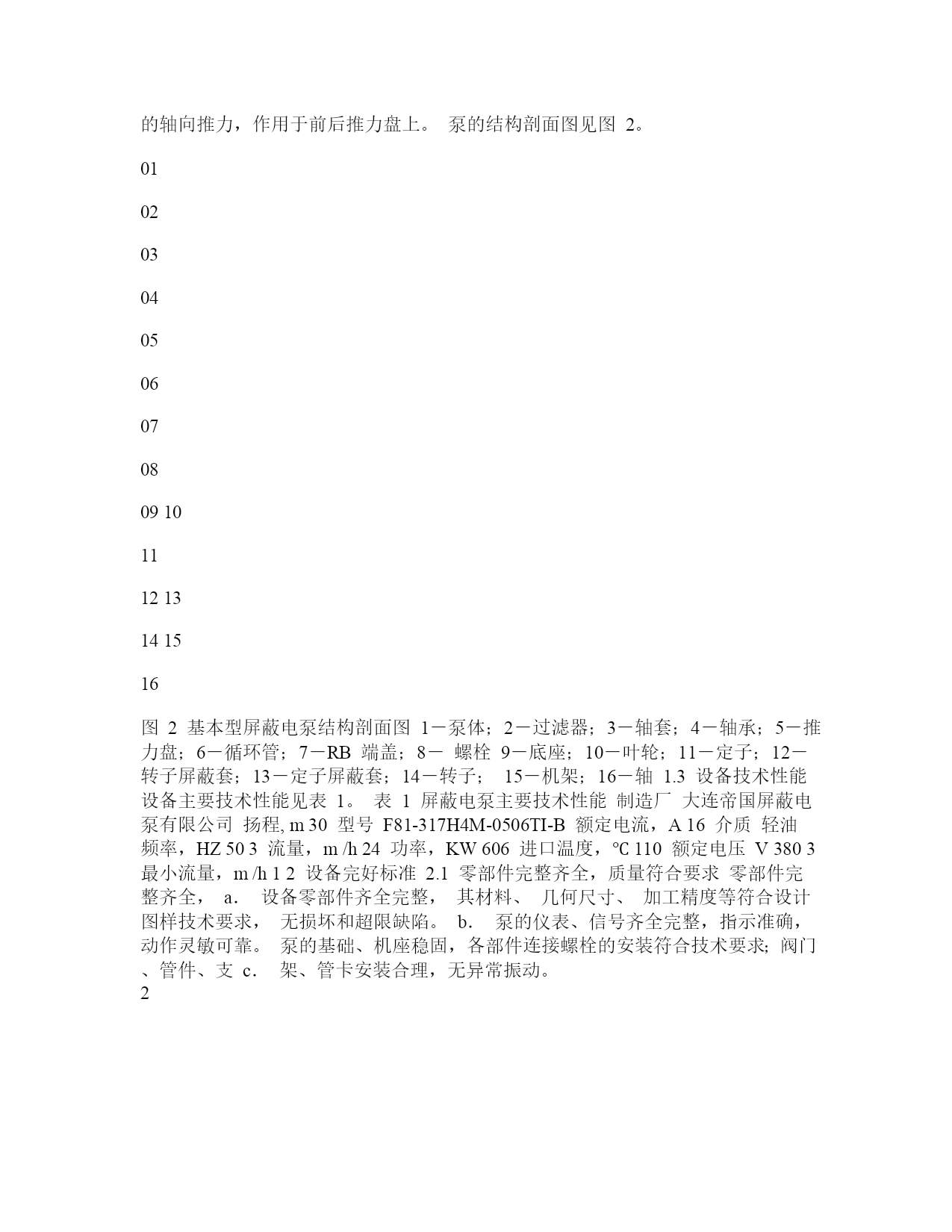

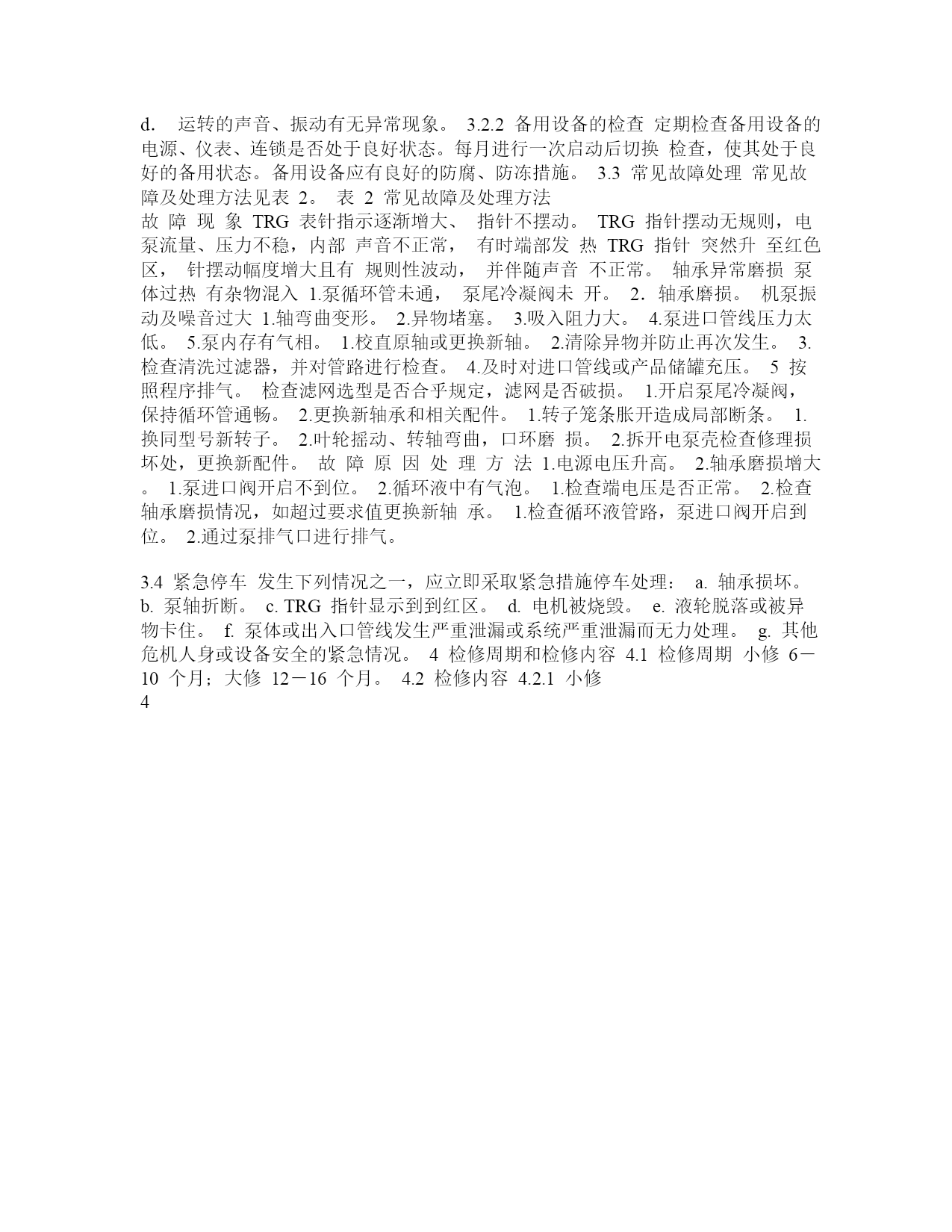

单级屏蔽泵检修规程第二气体处理厂：张伟1总则本规程适用于石油化工工艺厂，大连帝国屏蔽电泵有限公司采用日本技术生产的单级基本型屏蔽电泵的维护和检修，做用于易燃、易爆、腐蚀、毒性、贵重液体的输送，不包括泵用电器、仪表的维护和检修。1.1工艺流程概述通过屏蔽电泵将戊烷塔顶分离出的正异C5混合液送入精馏塔，通过塔底再沸器加热，气相上升至塔顶，经空冷器冷却凝成液相进入回流罐，再经回流泵部分采出送至产品灌和回流回到塔内再分馏，塔底为正C5经塔底采出泵采出送至产品罐。其工艺流程见图1。图1工艺流程简图1.2设备结构简介1.2.1设备结构基本型屏蔽电泵由大连帝国屏蔽电泵有限公司采用日本技术制造。泵主要是由泵体、叶轮、泵轴、转子、定子、轴承等组成。屏蔽电泵是电动机和泵构成一体，泵体直接装在电机法兰上。定子的内表面和转子外表面装有非磁性的耐腐蚀金属薄板做成的定子屏蔽套和转子屏蔽套，另外在各自的侧面用耐腐蚀的金属厚板与它们焊接密封起来，与输送液体完全隔离开，使定子铁芯和转子铁芯不受浸蚀。在液体中旋转的转子是由前后两个轴承所支撑的轴构成一体，在轴的前端装有叶轮，形成没有轴封的屏蔽电泵。电泵的叶轮所产生1的轴向推力，作用于前后推力盘上。泵的结构剖面图见图2。01020304050607080910111213141516图2基本型屏蔽电泵结构剖面图1－泵体；2－过滤器；3－轴套；4－轴承；5－推力盘；6－循环管；7－RB端盖；8－螺栓9－底座；10－叶轮；11－定子；12－转子屏蔽套；13－定子屏蔽套；14－转子；15－机架；16－轴1.3设备技术性能设备主要技术性能见表1。表1屏蔽电泵主要技术性能制造厂大连帝国屏蔽电泵有限公司扬程,m30型号F81-317H4M-0506TI-B额定电流，A16介质轻油频率，HZ503流量，m/h24功率，KW606进口温度，℃110额定电压V3803最小流量，m/h12设备完好标准2.1零部件完整齐全，质量符合要求零部件完整齐全，a．设备零部件齐全完整，其材料、几何尺寸、加工精度等符合设计图样技术要求，无损坏和超限缺陷。b．泵的仪表、信号齐全完整，指示准确，动作灵敏可靠。泵的基础、机座稳固，各部件连接螺栓的安装符合技术要求；阀门、管件、支c．架、管卡安装合理，无异常振动。2d．防腐、保温设施完整，符合要求。设备运转正常，性能良好，2.2设备运转正常，性能良好，达到铭牌出力或查定能力a．泵的出力能达到设计能力，其流量、出口压力、各部件温度、电机电流等参数符合规定要求。b．TRG值指示正常，在绿色区域。c．泵体及电机的振动值符合规定。d．密封部分达到无泄漏标准。技术资料齐全、2.3技术资料齐全、准确a．泵的设计、制造、检验、安装等技术文件、档案资料齐全准确。b．泵的运行规程、维护检修规程齐全。c．泵的运行记录、检修记录、缺陷处理记录、大修技术总结等齐全、准确。d．泵的总图和主要零部件、易损件图样齐全。设备及环境整齐、清洁，无跑、2.4设备及环境整齐、清洁，无跑、冒、滴、漏。a.设备、管道及周围环境整洁，无油污、结晶、灰尘垃圾和积水；标志明显，照明良好。b.设备的保温、油漆完好。无跑、冒、滴、漏现象。c.3设备维护3.1日常维护3.1.1每班定时擦拭机器，保持各部件清洁，泵上无油污、结晶、灰尘和异物。3.1.2零部件完整齐全，指示仪表灵敏可靠。3.1.3按时填写运行记录，做到准确、齐全、整洁。3.1.4按时巡回检查。3.1.4.1按规定的时间、线路认真做好巡回检查和维护工作。检查内容主要由以下几项：各系统的运行参数，各部位的压力、温度、流量、液位及泵的运行情况。a．b．泵的TRG指示现实情况。c．泵体及电机的声音、温度及振动情况。d．设备的各密封点泄漏情况。e．泵及管道的保温情况及流体流动情况。f．泵的仪表指示、调节阀的动作情况、电气系统及各信号装置的运行情况。g．设备的整洁情况。h．备用设备的备用情况。i．设备的保温、防腐及静电接地情况。3.1.4.2操作人员每小时巡回检查一次，填写巡回记录。机电仪表维修人员每班至少巡回检查两次，并做好巡检记录。对有运行隐3.1.4.3巡检中发现的问题应按各工种各自的职责和有关维护规定及时处理；患的部位要加强检查，监控其运行状态，不能及时处理的应按照程序及时向上级汇报。3.1.5及时清洗机泵过滤器，做到滤网目数合理和保持滤网无杂物。3.2定期检查3.2.1机泵运行情况的检查a．检查电流是否超过额定电流。检查压力表的读数是否在规定值。b．c．TRG仪表指示是否正常。3d．运转的声音、振动有无异常现象。3.2.2备用设备的检查定期检查备用设备的电源、仪表、连锁是否处于良好状态。每月进行一次启动后切换
