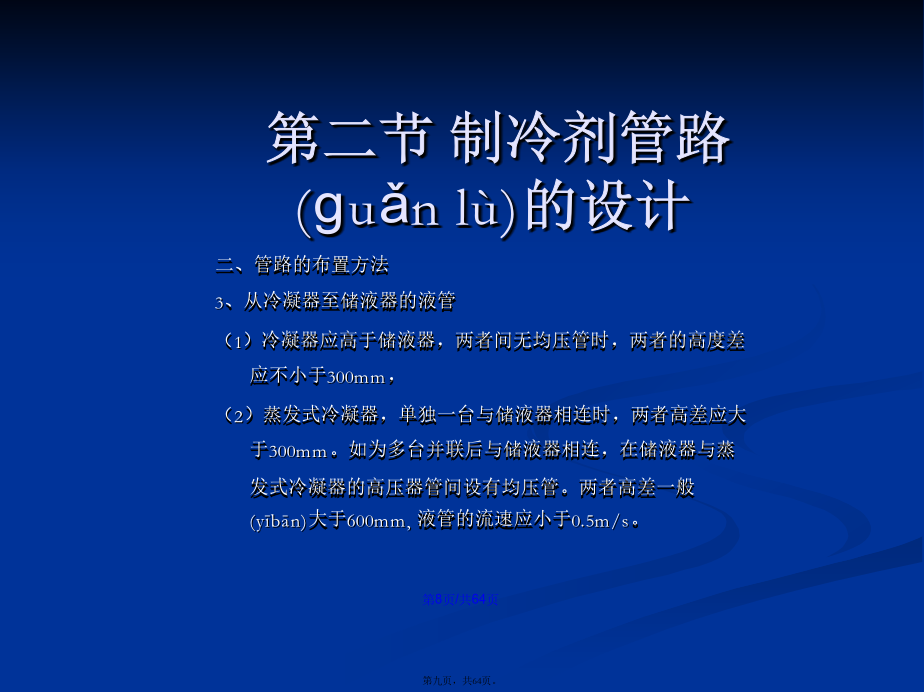

会计学第一节蒸气压缩式制冷系统的典型流程第一节蒸气压缩式制冷系统的典型流程第二节制冷剂管路(ɡuǎnlù)的设计第二节制冷剂管路(ɡuǎnlù)的设计第二节制冷剂管路(ɡuǎnlù)的设计第二节制冷剂管路(ɡuǎnlù)的设计第二节制冷剂管路(ɡuǎnlù)的设计第二节制冷剂管路(ɡuǎnlù)的设计·第四节制冷机组一、压缩-冷凝机组压缩-冷凝机组是将压缩机、冷凝器等组成一个整体，它可与节流机构及各种类型的蒸发器组成制冷系统。常用作冷库的冷源。二、冷水机组直接为空调工程提供冷冻水的制冷机组，简称为冷水机组，它们多数采用氟利昂为工质，下面分别介绍几种常用的压缩式空调用冷水机组。1.活塞式冷水机组冷水机组中以活塞式压缩机为主机的称为活塞式冷水机组。活塞式冷水机组的压缩机、蒸发器，冷凝器和节流机构等设备，都组装在一起，安装在一个机座上，其连接管路已在制造厂完成了装配，因此用户只需在现场连接电气线路及外接水管（包括冷却水管路和冷冻水管路），并进行必要的管道保温，即可投入运转。根据机组配用冷凝器的冷却介质的不同，活塞式冷水机组又可分为水冷和风冷的两种。根据机组所配压缩机的数量不同，又可分为单机头活塞式冷水机组和多机头活塞式冷水机组。///2.螺杆式冷水机组以各种型式的螺杆式压缩机为主机的冷水机组，称为螺杆式冷水机组。它是由螺杆式制冷压缩机、冷凝器、蒸发器、节流装置、油泵、电气控制箱以及其它控制元件等组成的组装式制冷系统。螺杆式冷水机组具有结构紧凑、运转平稳、操作简便、冷量无级调节、体积小、重量轻及占地面积小等优点。/3.离心式冷水机组以离心式制冷压缩机为主机的冷水机组，称为离心式冷水机组。目前使用有单级压缩离心式冷水机组和两级压缩离心式冷水机组。离心式冷水机组适用于大中型建筑物，如宾馆、剧院、办公楼等舒适性空调(kōnɡdiào)制冷，以及纺织、化工、仪表、电子等工业所需的生产性空调(kōnɡdiào)制冷，也可为某些工业生产提供工艺用冷水。图4-49离心式冷水机组外形1-压缩机2-冷凝器3-蒸发器4-滤油器5-油冷却器6-油箱(yóuxiāng)7-电动机8-油泵9-增速箱图4-50为离心式冷水机组制冷系统示意图。它主要由单级离心式压缩机（包括增速器与电动机）、冷凝器、高压浮球阀、蒸发器、制冷剂回收装置（包括活塞式压缩机、油分离器、气液分离器、放空气阀）、干燥器、油箱、油泵、油冷却器以及其它控制器件所组成。图4-50离心式冷水机组制冷系统示意图1-离心式压缩机2-蒸发器3-冷凝器4-高压浮球阀5-活塞式压缩机6-油分离器7-气液分离器8-放空气阀9-干燥器10-油箱11-油过滤器12-油冷却器13-油泵系统中设有制冷剂回收装置，因为离心式冷水机组的系统比较庞大，管路也较复杂，不能用离心式压缩机本身对制冷系统进行试压、试漏、抽真空和对系统中空气排除及制冷剂的回收等，因此要设置一套抽气回收装置。作用：(1)可以代替真空泵对制冷系统抽真空。(2)在没有高压气源的情况下，可作为机组在充氟利昂前试漏时的加压设备。(3)用于排除漏入系统的空气和回收混合气体中的制冷剂，这是它的主要用途。离心式压缩机的结构及工作特性，它的输气量一般希望不小于2500m3/h。因此离心式冷水机组适用于较大的制冷量，单机容量通常在581.4kW（50×104kcal）以上(yǐshàng)。目前最大的离心式冷水机组的制冷量可达35000kW（3000×104kcal/h）。此外，离心式冷水机组的工况范围比较狭窄。单级离心式冷水机组中，冷凝(lěngníng)压力不宜过高，蒸发压力不宜过低。其冷凝(lěngníng)温度一般控制在40℃左右，冷凝(lěngníng)器进水温度一般在32℃左右；蒸发温度大致在0~10℃之间，用得较多的是0~5℃，蒸发器冷水出口温度约为5~7℃左右。4.模块式冷水机组模块式冷水机组是一种新型的制冷装置，它是由多台模块式冷水机单元并联组成的。模块式机组可由多达13个单元组合而成，总的制冷量为1690kW。模块式冷水机组内设有电脑监控系统，控制整个机组，按空调负荷的大小，定期启停各台压缩机或将高速运行变为低速运行，包括每一个独立制冷系统和整机运行。模块式冷水机组的优点：按照冷负荷变化，随时调整运行(yùnxíng)的模块数，使输出冷量与空调负荷达到最佳配合，节约能耗；多台压缩机并联工作，如果其中一台压缩机停止运转，其它运转的压缩机能保证制冷量基本不变，在输出容量不变的运行(
