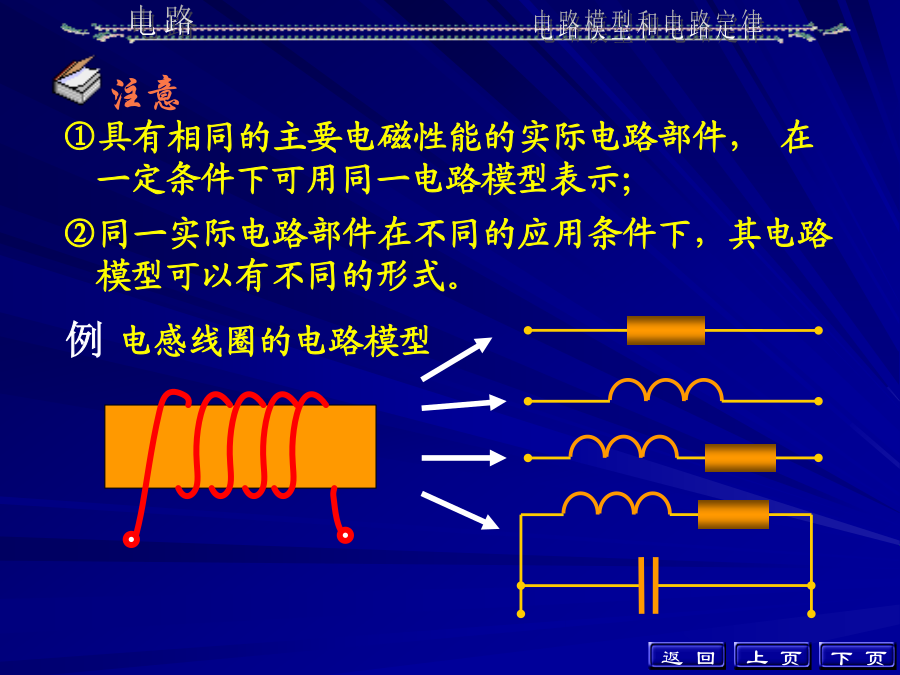

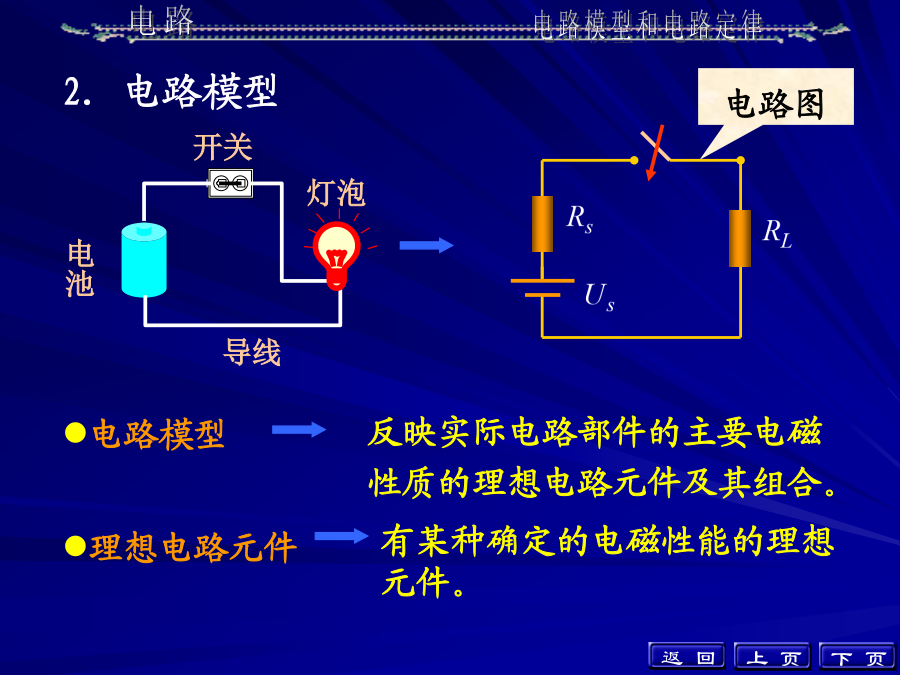

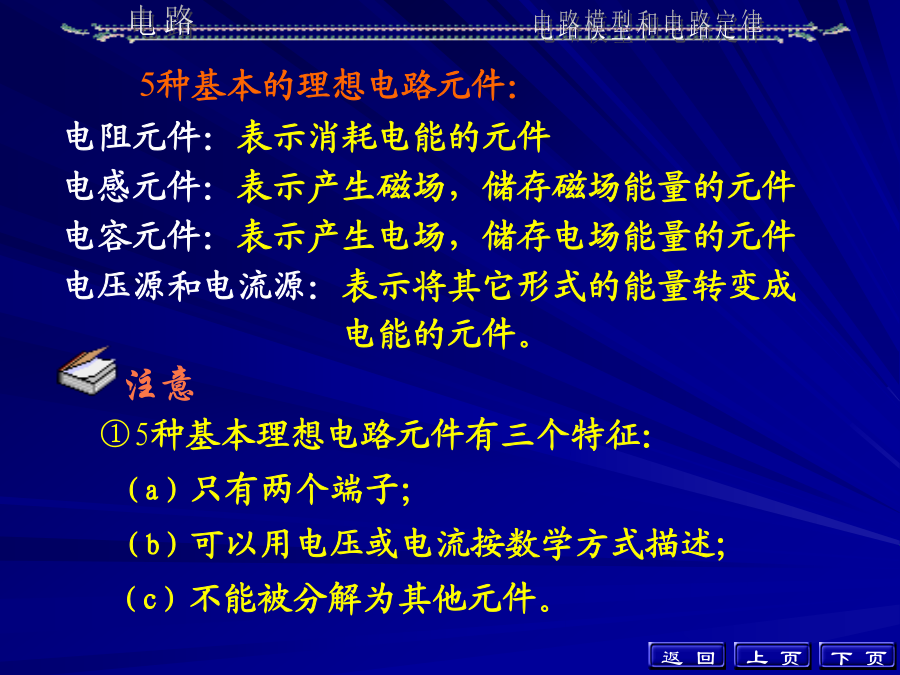

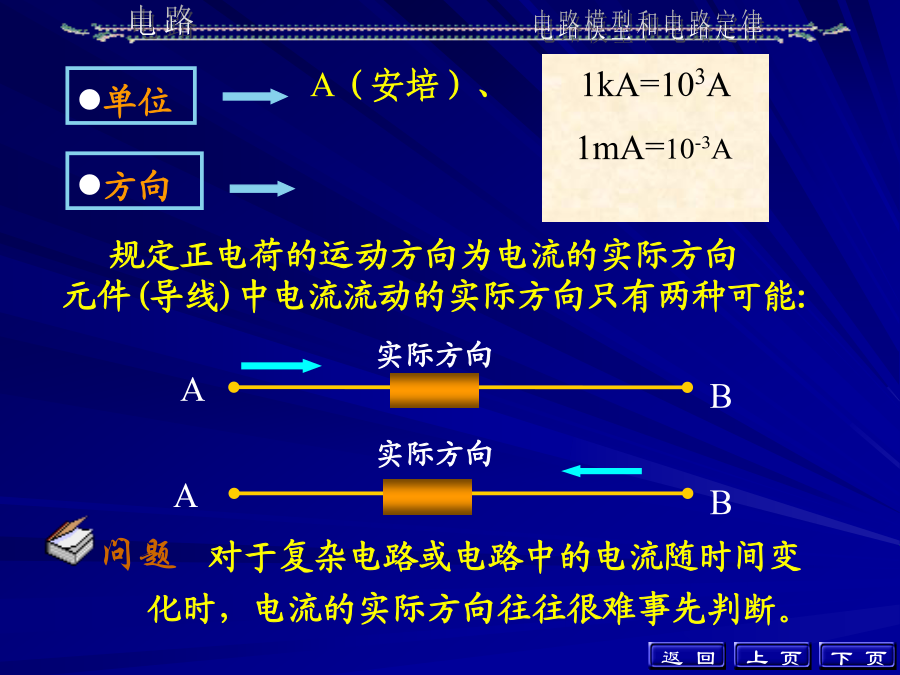

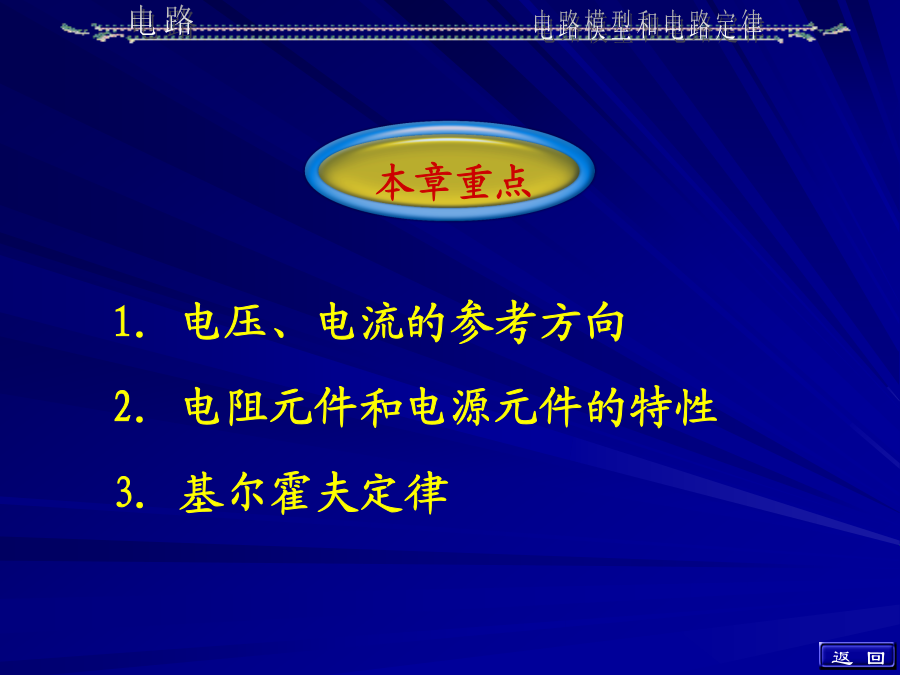

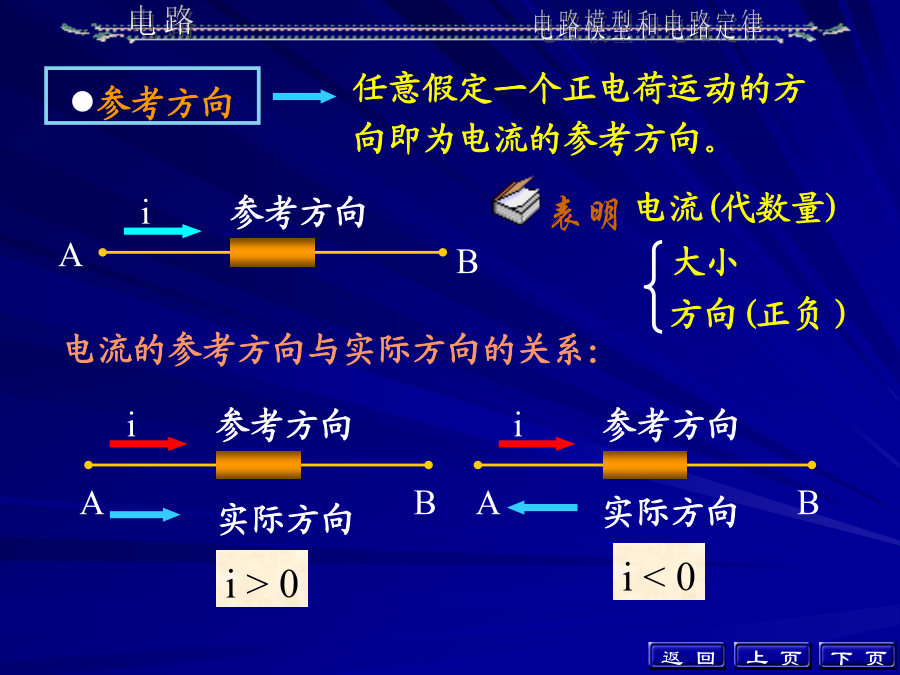

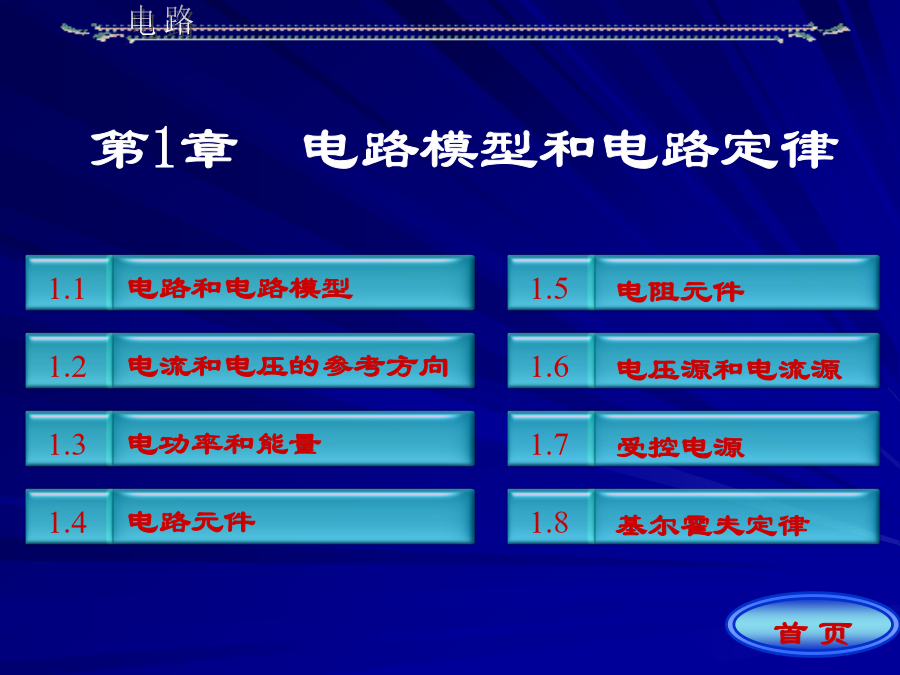

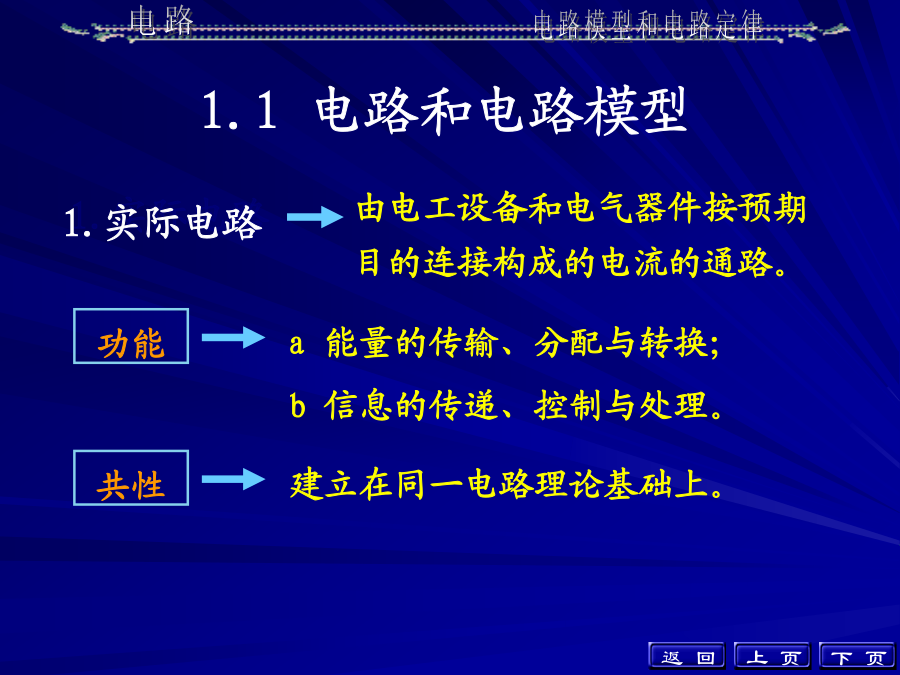

电路原理第1章电路模型和电路定律1.电压、电流的参考方向1.1电路和电路模型反映实际电路部件的主要电磁性质的理想电路元件及其组合。5种基本的理想电路元件：具有相同的主要电磁性能的实际电路部件，在一定条件下可用同一电路模型表示；同一实际电路部件在不同的应用条件下，其电路模型可以有不同的形式。1.2电流和电压的参考方向方向参考方向电流参考方向的两种表示：电压U例a复杂电路或交变电路中，两点间电压的实际方向往往不易判别，给实际电路问题的分析计算带来困难。元件或支路的u，i采用相同的参考方向称之为关联参考方向。反之，称为非关联参考方向。分析电路前必须选定电压和电流的参考方向1.3电功率和能量2.电路吸收或发出功率的判断例解下页2.集总参数电路1.5电阻元件u～i关系如电阻上的电压与电流参考方向非关联，公式中应冠以负号；3.功率和能量u下页1.6电压源和电流源电源两端电压由电源本身决定，与外电路无关；与流经它的电流方向、大小无关。电压源的功率例其输出电流总能保持定值或一定的时间函数，其值与它的两端电压u无关的元件叫理想电流源。电流源两端的电压由电源及外电路共同决定。可由稳流电子设备产生，如晶体管的集电极电流与负载无关；光电池在一定光线照射下光电子被激发产生一定值的电流等。例实际电源氢氧燃料电池示意图3.太阳能电池（光能电源）蓄电池示意图直流稳压源发电机组草原上的风力发电休息三分钟电压或电流的大小和方向不是给定的时间函数，而是受电路中某个地方的电压(或电流)控制的电源，称受控源。电流控制的电流源(CCCS)g:转移电导电流控制的电压源(CCVS)3.受控源与独立源的比较例1.8基尔霍夫定律1.几个名词由支路组成的闭合路径。2.基尔霍夫电流定律(KCL)例KCL是电荷守恒和电流连续性原理在电路中任意结点处的反映；3.基尔霍夫电压定律(KVL)–U1–US1+U2+U3+U4+US4=0例4.KCL、KVL小结：i1=i2下页下页解解解作业：
