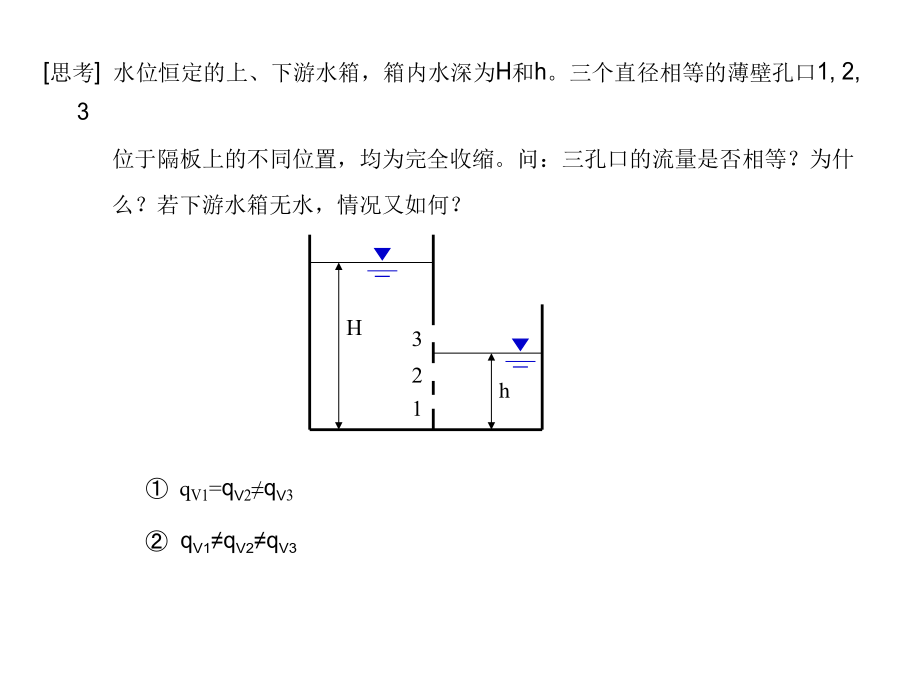

工程流体力学课件第六章孔口、管嘴和有压管道流动§6–2孔口恒定出流三、小孔口的淹没出流①自由出流时，水头H值系水面至孔口形心的深度；§6–3管嘴恒定出流二、圆柱形外管嘴的真空1、圆柱形管嘴收缩断面处真空度可达作用水头的0.75倍。相当于把管嘴的作用水头增大了75%。这就是相同直径、相同作用水头下的圆柱形外管嘴的流量比孔口大的原因。[思考]水位恒定的上、下游水箱，箱内水深为H和h。三个直径相等的薄壁孔口1,2,3位于隔板上的不同位置，均为完全收缩。问：三孔口的流量是否相等？为什么？若下游水箱无水，情况又如何？§6–4孔口（或管嘴）的变水头出流二、淹没孔口非恒定出流，容器充满时间计算§6–5短管的水力计算二、淹没出流[例]：用虹吸管自钻井输水至集水池。虹吸管长l=lAB+lBC=30+40=70m，d=200mm。钻井至集水池间的恒定水位高差H=1.60m。又已知，管路沿程损失系数λ=0.025，管路进口、120弯头、90°弯头及出口处的局部阻力因数分别为1=0.5，2=0.2，3=0.5，4=1.0。试求：（1）流经虹吸管的流量（2）如虹吸管顶部B点的安装高度hB=4.5m，校核其真空度。[例]路基上设置的钢筋混凝土倒虹吸管，如图所示。管长l=200m，上下游水位差H=8m，各局部损失因数进口A=0.5，出口D=1.0，弯头B=C=0.1，通过流量为qV=25m3/s，计算所需管径并复核根据计算管径选择确定标准管径后的过流量。[例]如图所示的离心泵，抽水流量qVh=306m3/h，吸水管长度为l=12m,直径d=300mm，沿程损失因数=0.016，局部损失因数：带底阀吸水口1=5.5，弯头2=0.3。允许吸水真空度[hv]=6m，试计算此水泵的允许安装高度HS。课后作业:习题:6-26-36-7欢迎提问谢谢！
