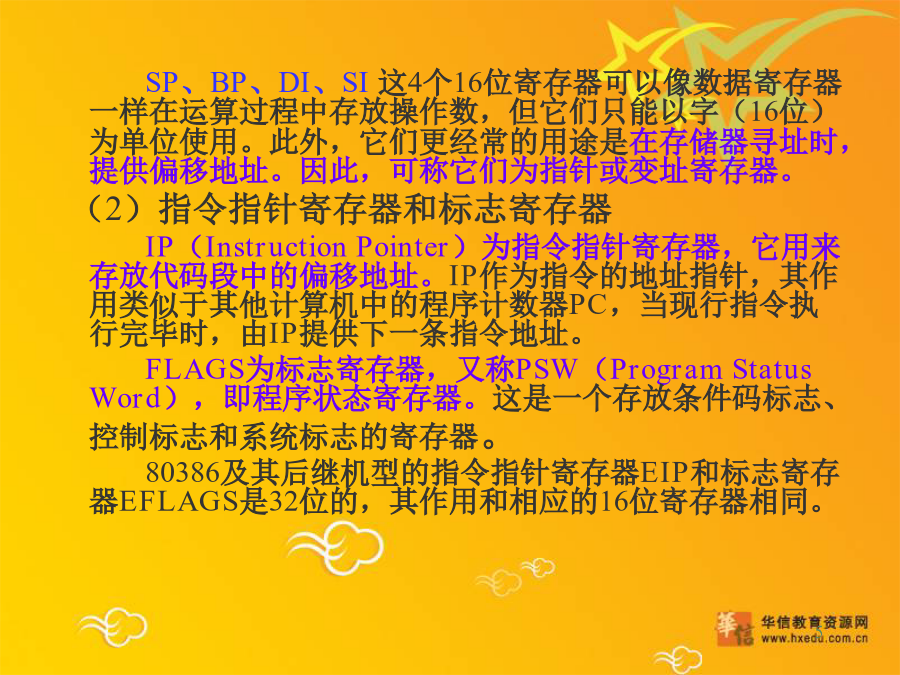

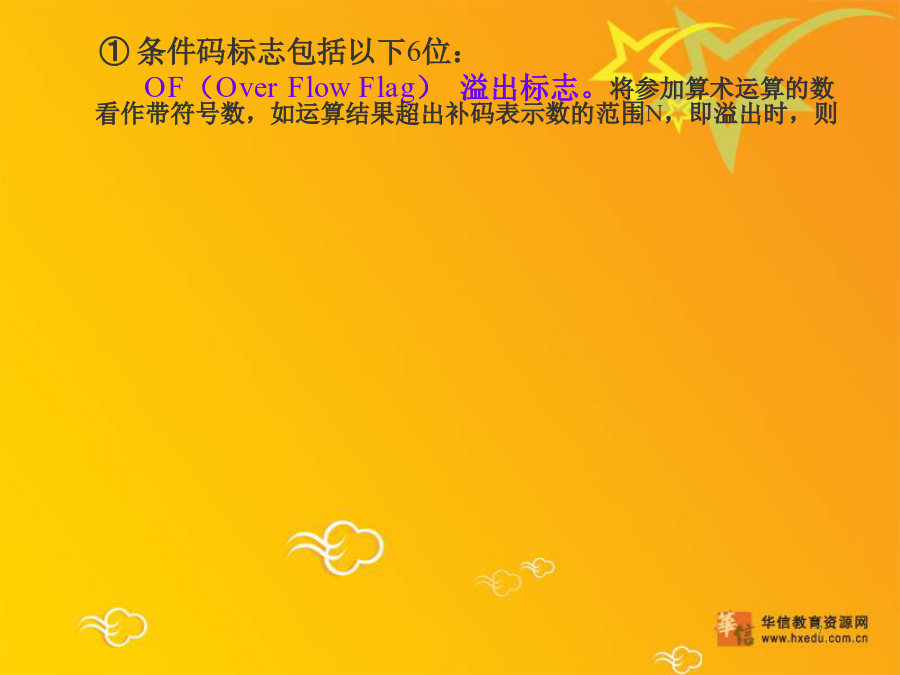

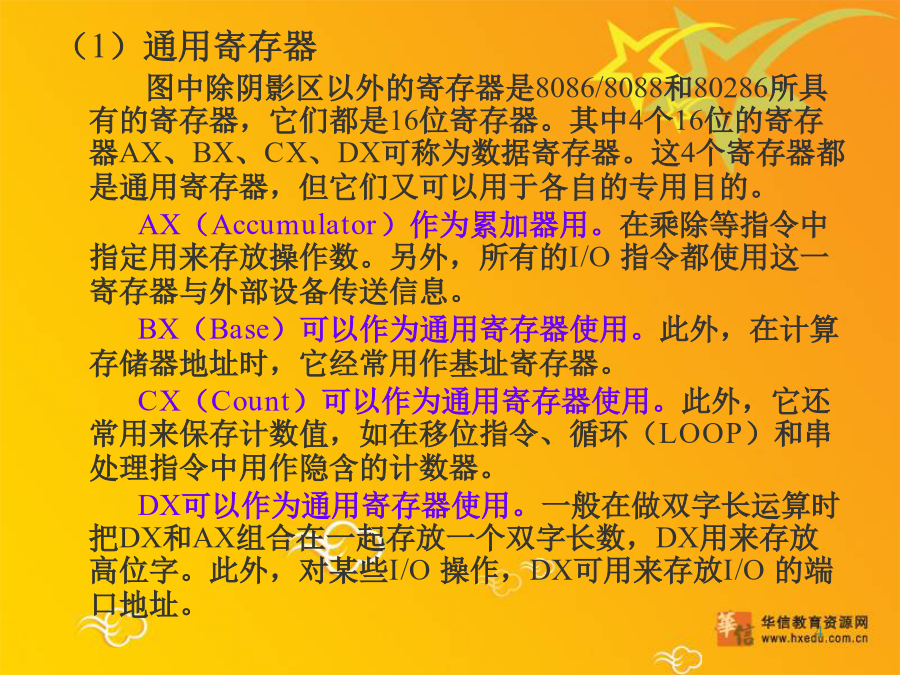

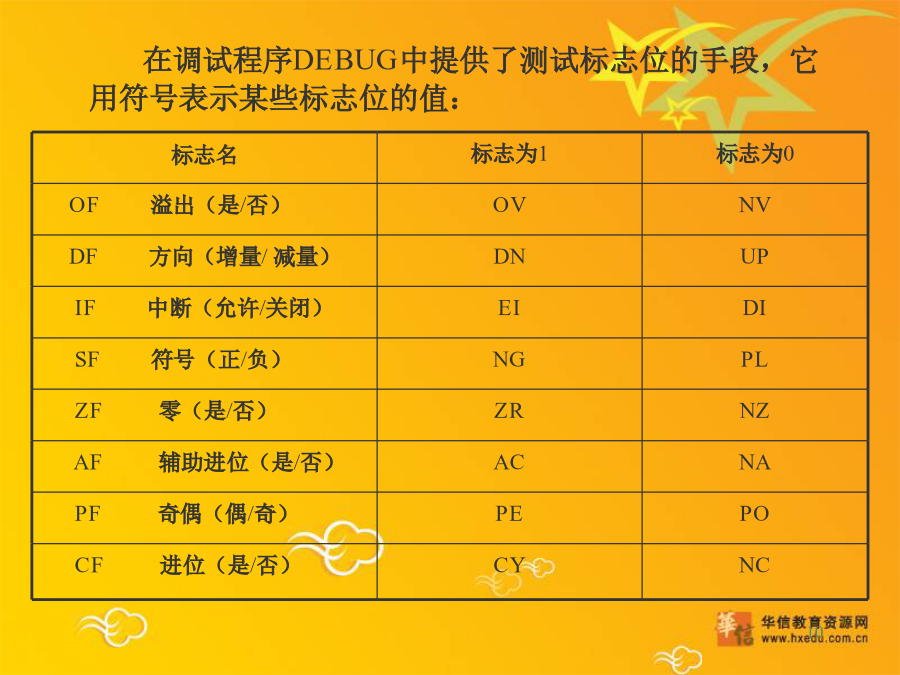

计算机组成原理与汇编语言程序设计（第2版）4.2.180x86CPU的寄存器1．80x86CPU的寄存器分类80x86CPU的内部寄存器可分为以下3大类：基本结构寄存器组：通用寄存器、指令指针寄存器、标志寄存器、段寄存器。系统级寄存器组：系统地址寄存器、控制寄存器、测试寄存器、调试寄存器。浮点寄存器组：数据寄存器、标记字寄存器、指令和数据指针寄存器、控制字寄存器。2．基本结构寄存器组基本结构寄存器组如右图所示：通用寄存器；指令指针寄存器；标志寄存器；段寄存器。（1）通用寄存器图中除阴影区以外的寄存器是8086/8088和80286所具有的寄存器，它们都是16位寄存器。其中4个16位的寄存器AX、BX、CX、DX可称为数据寄存器。这4个寄存器都是通用寄存器，但它们又可以用于各自的专用目的。AX（Accumulator）作为累加器用。在乘除等指令中指定用来存放操作数。另外，所有的I/O指令都使用这一寄存器与外部设备传送信息。BX（Base）可以作为通用寄存器使用。此外，在计算存储器地址时，它经常用作基址寄存器。CX（Count）可以作为通用寄存器使用。此外，它还常用来保存计数值，如在移位指令、循环（LOOP）和串处理指令中用作隐含的计数器。DX可以作为通用寄存器使用。一般在做双字长运算时把DX和AX组合在一起存放一个双字长数，DX用来存放高位字。此外，对某些I/O操作，DX可用来存放I/O的端口地址。SP、BP、DI、SI这4个16位寄存器可以像数据寄存器一样在运算过程中存放操作数，但它们只能以字（16位）为单位使用。此外，它们更经常的用途是在存储器寻址时，提供偏移地址。因此，可称它们为指针或变址寄存器。（2）指令指针寄存器和标志寄存器IP（InstructionPointer）为指令指针寄存器，它用来存放代码段中的偏移地址。IP作为指令的地址指针，其作用类似于其他计算机中的程序计数器PC，当现行指令执行完毕时，由IP提供下一条指令地址。FLAGS为标志寄存器，又称PSW（ProgramStatusWord），即程序状态寄存器。这是一个存放条件码标志、控制标志和系统标志的寄存器。80386及其后继机型的指令指针寄存器EIP和标志寄存器EFLAGS是32位的，其作用和相应的16位寄存器相同。下图说明了80x86CPU中标志寄存器的内容：①条件码标志包括以下6位：OF（OverFlowFlag）溢出标志。将参加算术运算的数看作带符号数，如运算结果超出补码表示数的范围N，即溢出时，则OF置1；否则OF置0。对于字节运算有128≤N≤+127；对于字运算有32768≤N≤+32767。SF（SignFlag）符号标志。把指令执行结果看作带符号数，如结果为负，则SF置1；结果为正，则SF置0。ZF（ZeroFlag）零标志。如指令执行结果各位全为0时，则ZF置1；否则ZF置0。CF（CarryFlag）进位标志。在进行算术运算时，如最高位（对字操作是第15位，对字节操作是第7位）产生进位或借位时，则CF置1；否则置0。在移位类指令中，CF用来存放移出的代码（0或1）。AF（AuxiliaryCarryFlag）辅助进位标志。在进行算术运算时，如低字节中低4位（第3位）产生进位或借位时，则AF置1；否则AF置0。AF可用于十进制运算的校正。PF（ParityFlag）奇偶标志。用来为机器中传送信息时可能产生的代码出错情况提供检验条件。当运算结果中1的个数为偶数时置1，否则置0。②控制标志位1位DF（DirectionFlag）方向标志，用来在串处理指令中控制处理信息的方向。当DF位为1时，每次操作后使变址寄存器SI和DI减小，这样就使串处理从高地址向低地址方向处理。当DF位为0时，则使SI和DI增大，使串处理从低地址向高地址方向处理。③系统标志位有10位：TF（TrapFlag）陷阱标志，用于调试时的单步方式操作。IF（InterruptFlag）中断标志。IOPL（I/OPrivilegeLevel）I/O特权级标志。NT（NestedTask）嵌套任务标志，用来表示当前的任务是否嵌套在另一任务内。RF（ResumeFlag）恢复标志位，它与调试寄存器的断点一起使用，以保证不重复处理断点。VM（Virtual-8086Mode）虚拟8086模式位。AC（AlignmentCheckmode）对准检查方式位。VIF（VirtualInterruptFlag）虚拟中断标志。VIP（VirtualInterruptPendingflag）虚拟中断未决标志。ID（IDentificationflag）标识标志，程序有设置和清除ID标识的能力，以指示处理机对CP
