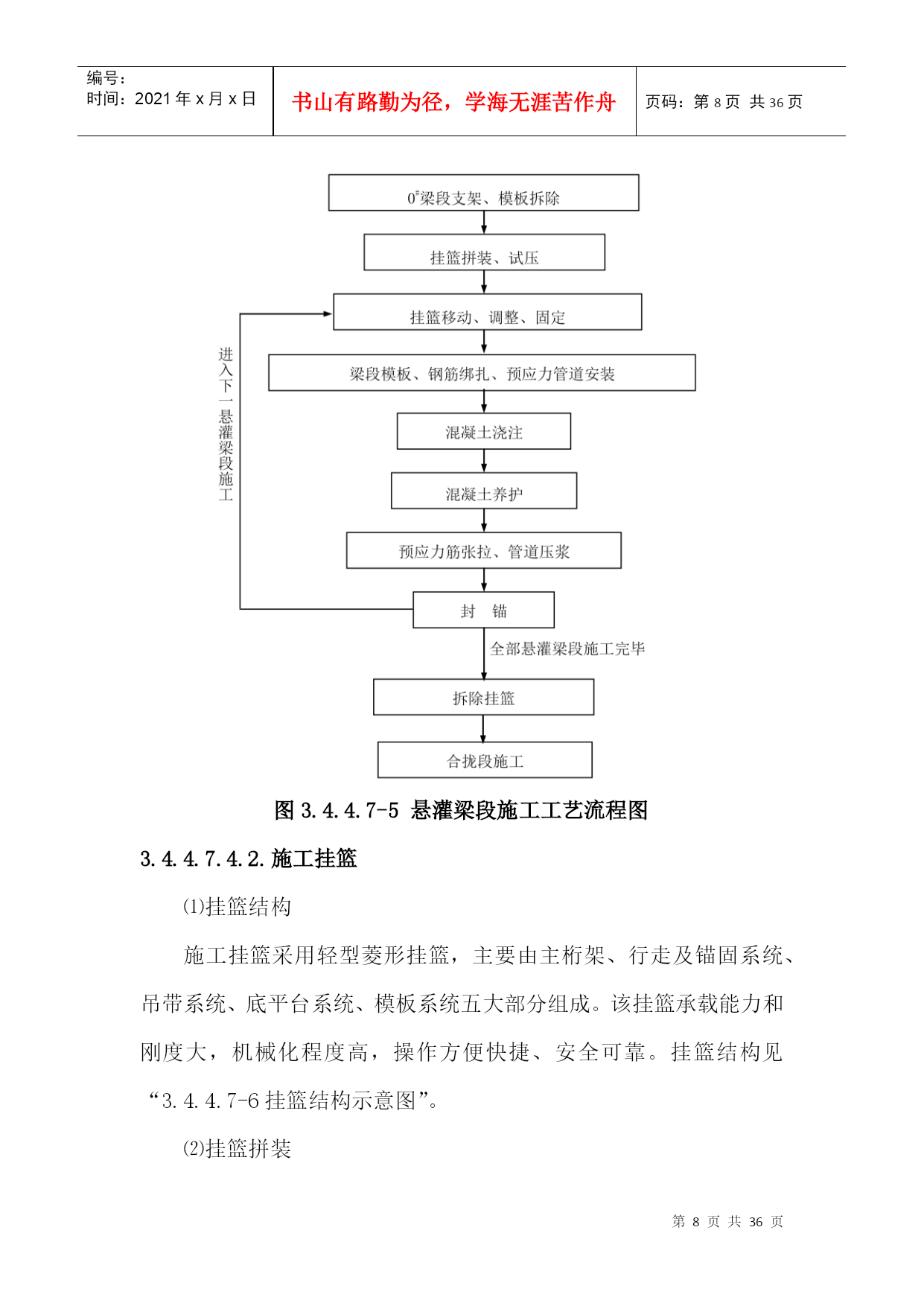

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第页共NUMPAGES36页第PAGE\*MERGEFORMAT36页共NUMPAGES\*MERGEFORMAT36页挂篮悬浇箱梁施工方法3.4.4.7.挂篮悬浇箱梁施工方法3.4.4.7.1.挂篮悬浇箱梁施工工艺流程挂篮悬灌施工工艺流程见图3.4.4.7-1“连续梁悬臂浇筑施工工艺流程图”。3.4.4.7.2.墩梁临时固结措施悬浇箱梁在体系转换之前，必须设置临时支座，可以通过设置临时支墩和锚固钢筋的方式来实现。临时支墩设有厚15～20厘米内设电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶底设塑料薄膜隔离层，锚固钢筋将墩梁固结在一起。图3.4.4.7-1连续梁悬臂浇筑施工工艺流程图3.4.4.7.3.墩顶现浇段（0#段）施工0#段施工支撑系统采用支架法或托架法施工，当主墩较矮，基础处理简单时，可采用支架法施工，当主墩较高，基础处理工程量大时，可采用托架法施工。3.4.4.7.3.1.0#段支架法施工⑴支架施工工艺流程见“0#段支架施工工艺流程框图3.4.4.7-2”。图3.4.4.7-20#段支架施工工艺流程框图⑵支架基础0#段支架不能直接支承于地基上。一般情况将支架下端支承于承台范围内，支架上端扩展至0#段施工所需尺寸。承台尺寸较小，搭设支架确有困难，支架需支承在承台以外时，应采用基底换填或桩基础，桩径及桩长根据计算确定，确保支架不产生不均匀沉降。同时做好地基的排水，防止雨水或混凝土浇注和养生过程中滴水对地基的影响。⑶支架设计支架设计进行支架刚度和稳定性验算、地基允许承载力的验算、地基沉降的验算，各项验算指标符合规范要求后按设计图进行支架搭设。⑷支架搭设连续箱梁0#段支架采用钢支架拼装而成，不足2m高度采用短钢管调整。翼板及箱室内支架采用门式脚手支架，间距可按1.2m×1.2m布置，同时与箱梁支撑连接以保证稳定性。0#段支架结构见“0#段支架施工方案示意图3.4.4.7-3”。⑸支架预压在搭设底模时，按估算预留变形量支好后，按设计或规定要求进行加载预压。压重重量应该为设计重量的1.2倍以上。采用砂袋或钢锭作加载物，使加载的荷载强度与梁的荷载强度分布一致。图3.4.4.7-30号块托架模板设计示意图当试压沉降稳定后，记录各测点的最终沉降值，从而推算出底模各测点的标高，然后卸载。卸完载后，精确测出底模各测点的标高，此标高减去加载终了时的标高，即为支架支撑的回弹值，余下的沉降值为支架系统不可恢复的塑性变形值。根据计算结果，对底模标高进行调整，使预留变形量更加准确，同时也是对支架的强度、刚度和稳定性的检验。3.4.4.7.3.2.托架法施工托架采用2根［25的槽钢加工成三角桁架，墩身每侧设6片，通过预埋钢板同墩身连为一体。托架各节点均采用焊接联接，以减少托架的非弹性变形。上铺设型钢立柱和方木纵梁托架搭设完毕后采用吊挂水箱法进行等载预压，0号块托架设计见“0号块托架模板设计示意图3.4.4.7-4”。3.4.4.7.3.3.模板梁底模板：两端悬臂部分采用大块钢模板（挂篮底模），两悬臂端梁底纵坡的调整，利用调模装置调整坡度，从而使底模达到坡度要求。图3.4.4.7-40号块托架模板设计示意图外侧模：采用大块钢模板，在梁变宽部分利用调模装置调整立模宽度，当内外侧模板拼装后用Φ18对拉螺杆对拉，拉杆间距按水平0.5米，竖向1.0米布置。顶板底模与外侧模连接处镶橡胶条塞紧，以防漏浆。隔墙模板及腹板内模板：均采用定型组合钢模板现场拼装，内模板的紧固主要用对拉螺杆，并用脚手架连接。倒角模板采用木模。进人洞模板及支架：隔墙人洞采用木模板、木支架，顶板临时人洞模板采用钢板焊接，支撑用Φ12钢筋与梁顶板钢筋网片焊接。端模：端模用自行加工的钢模板，与内外模及其骨架连接牢固，中间留进人洞方便捣固人员出入，待混凝土浇注到位后再行补加。3.4.4.7.3.4.顶板和腹板预留施工窗口因模板安装后，0号段中部形成全封闭状态，人员和混凝土无法进入，使施工不能很好进行。为解决该问题，在顶板和腹板无预应力筋的部位开设施工通道，人员和混凝土借此通道进出，待混凝土灌注到接近该通道时，按要求连接钢筋和封堵模板。为解决开窗口时木板、锯末进入底板后不易清除，窗口位置提前确定并在安装模板前预先开好。3.4.4.7.3.5.普通钢筋、预应力筋安装及张拉，混凝土浇筑及养护普通钢筋、预应力筋安装及张拉，混凝土浇筑及养护见后面章节。3.4.4.7.4.悬灌梁段施工3.4.4.7.4.1.施工工艺流程悬灌段施工工艺见“3.4.4.7-5悬灌梁段施工工艺流程图”。图3.4.4.7
