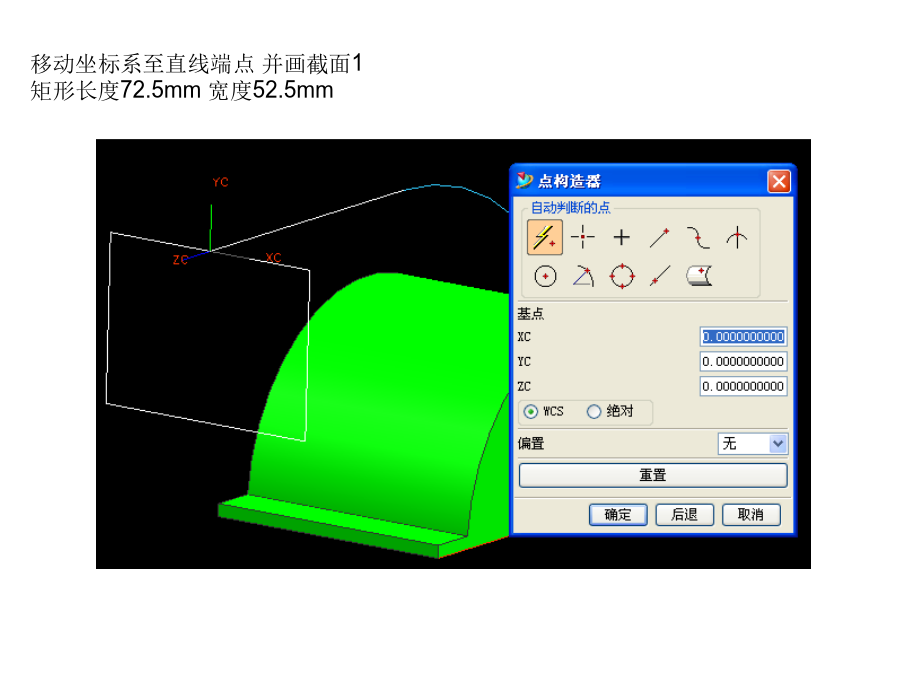

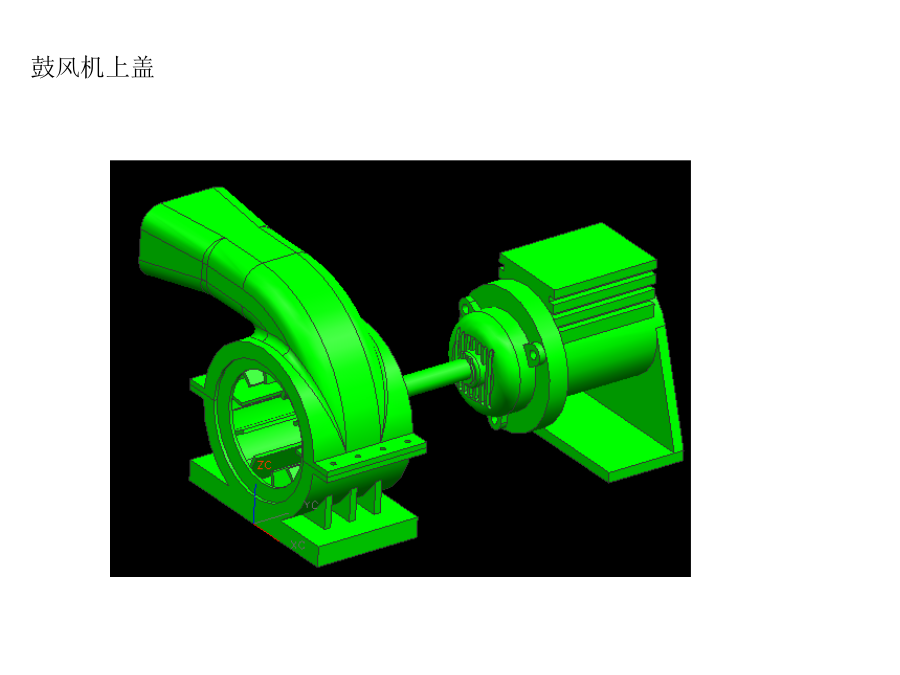

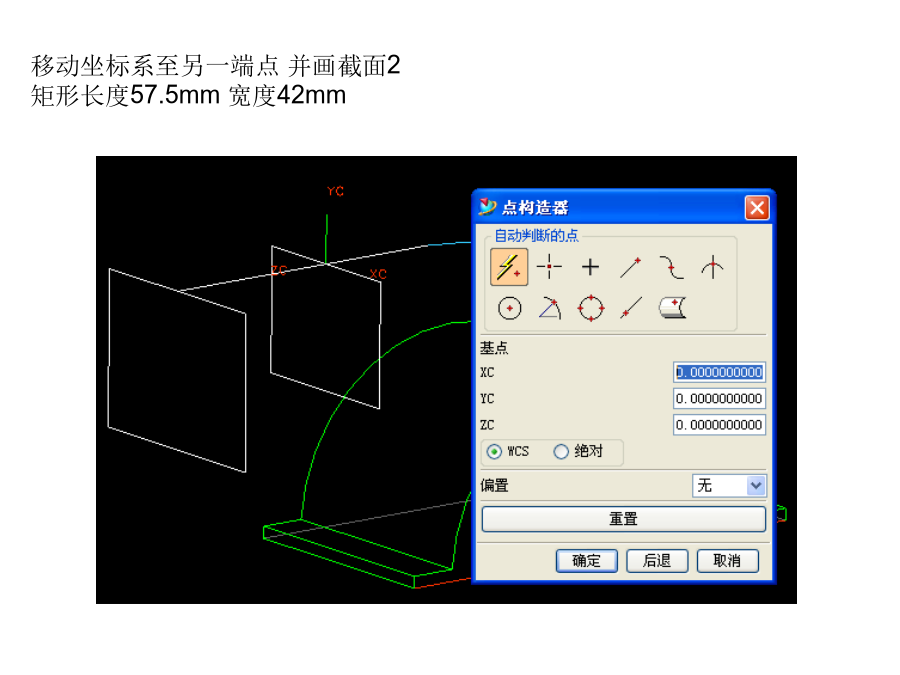

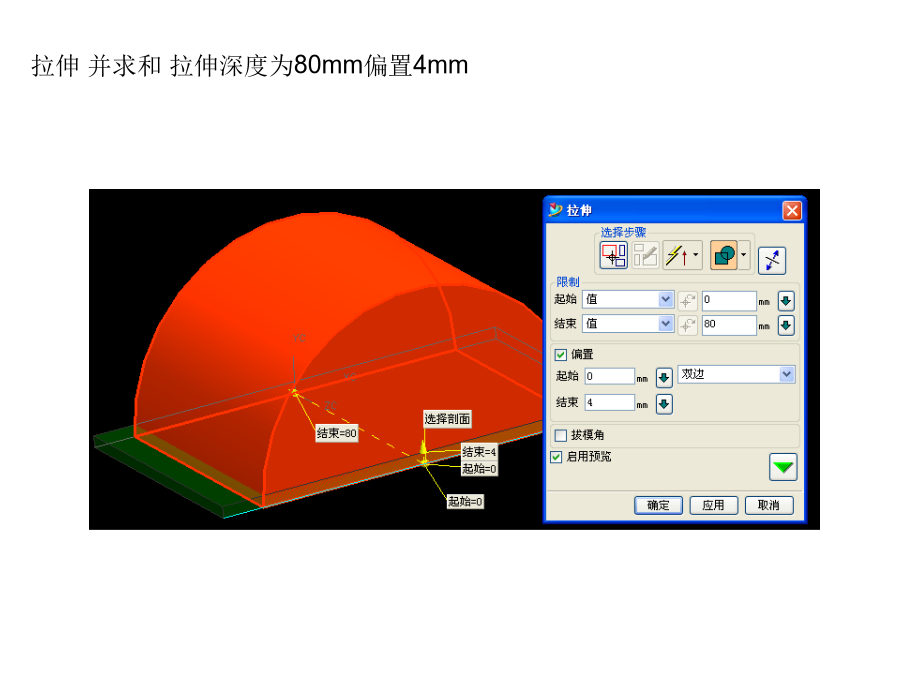

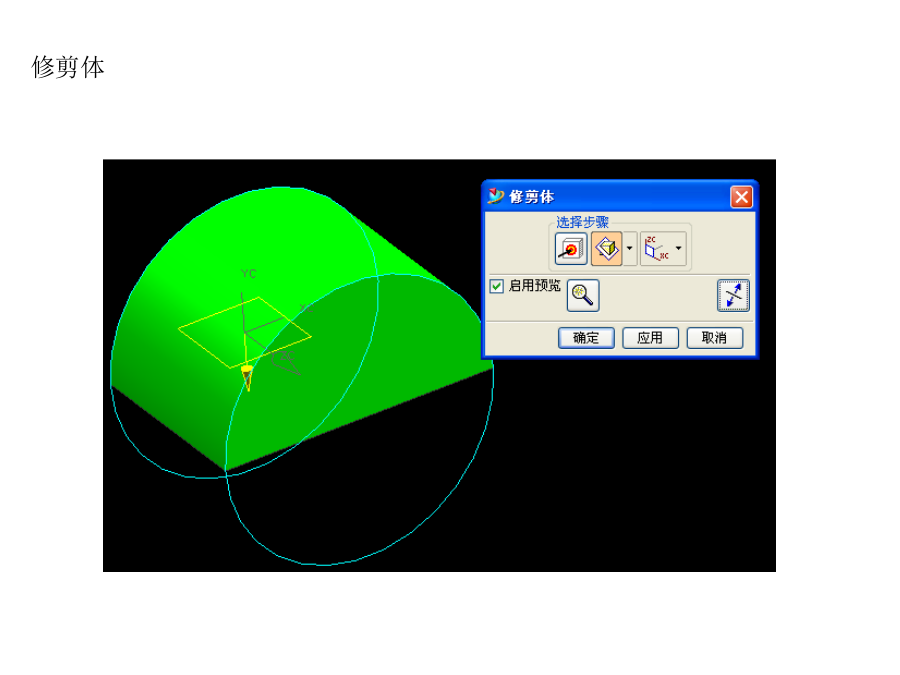

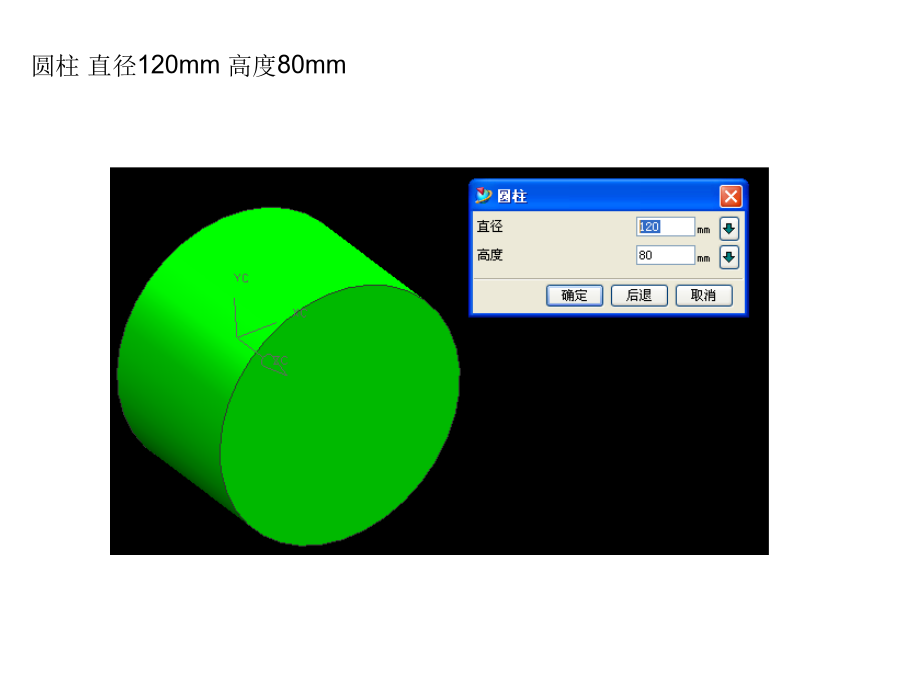

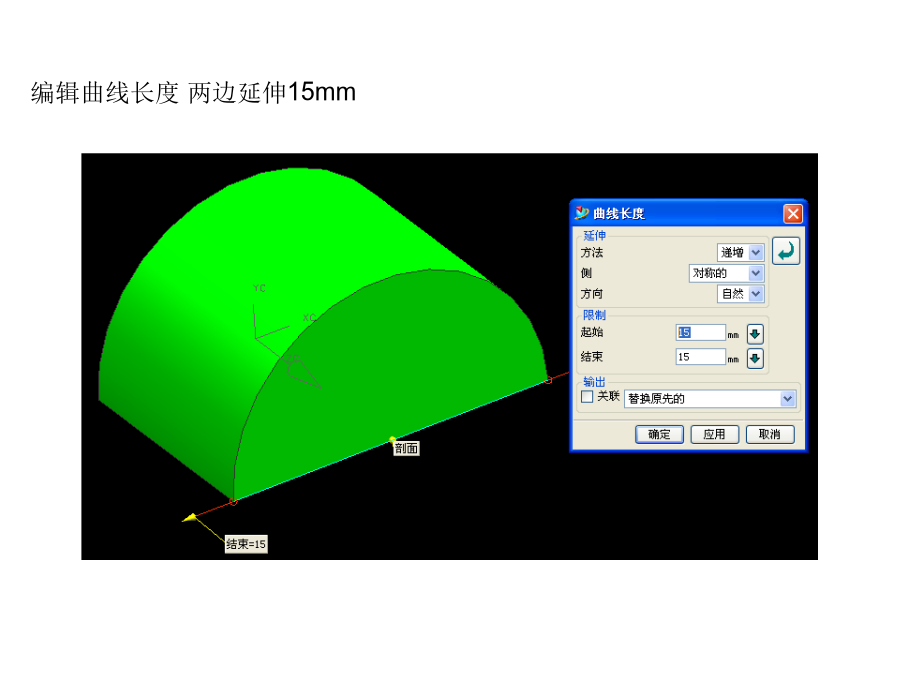

鼓风机上盖圆柱直径120mm高度80mm修剪体编辑曲线长度两边延伸15mm拉伸并求和拉伸深度为80mm偏置4mm移动坐标系至底面中心画圆圆的半径为100mm分割曲线—等分段取1/4圆弧以圆弧端点为起点分别画长度为41mm和60mm的直线移动坐标系至直线端点并画截面1矩形长度72.5mm宽度52.5mm移动坐标系至另一端点并画截面2矩形长度57.5mm宽度42mm将截面2分别复制到圆弧的两个端点并将最后一个截面旋转90°求和边倒圆圆角半径为40mm边倒圆圆角半径为15mm边倒圆圆角半径为5mm外壳壳的厚度为2.5mm替换面将底面台阶替平孔直径为97.5mm深度为10mm与圆柱同心孔直径为30深度为10mm与圆柱同心孔直径为4.1深度为10mm旋转坐标系实例特征—矩形阵列X轴方向数量2偏置-135mmY轴方向数量4偏置20mm上盖
