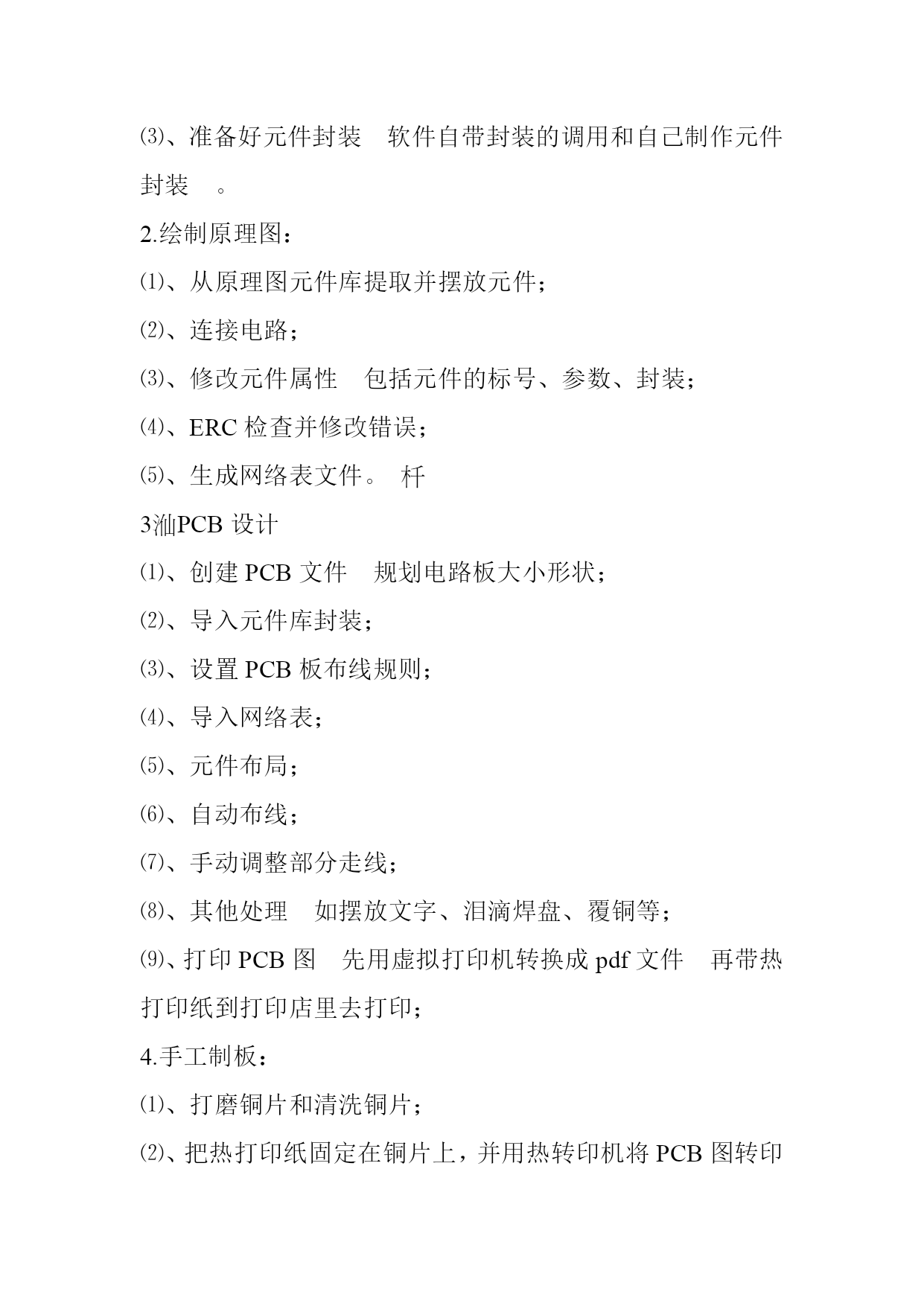

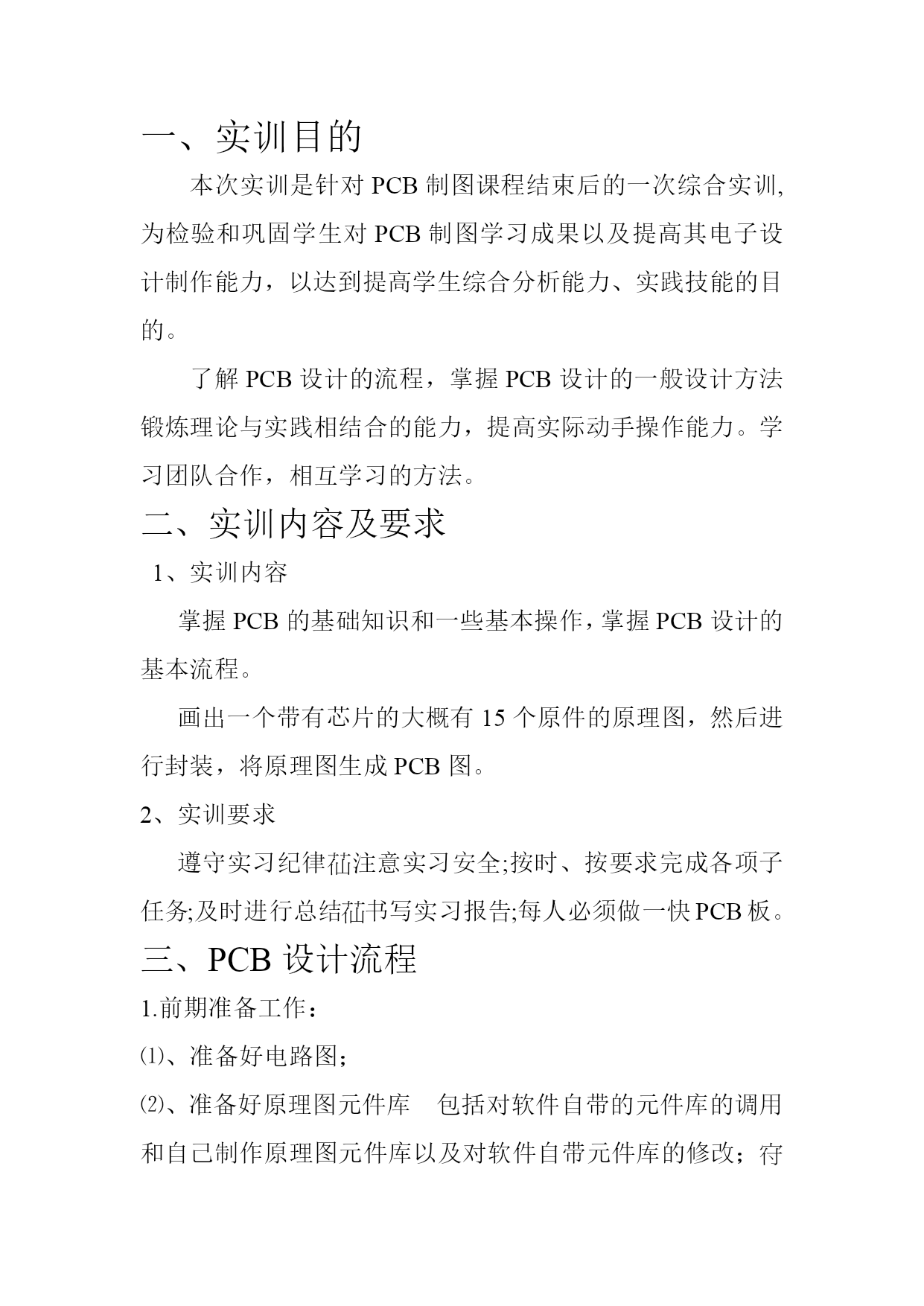

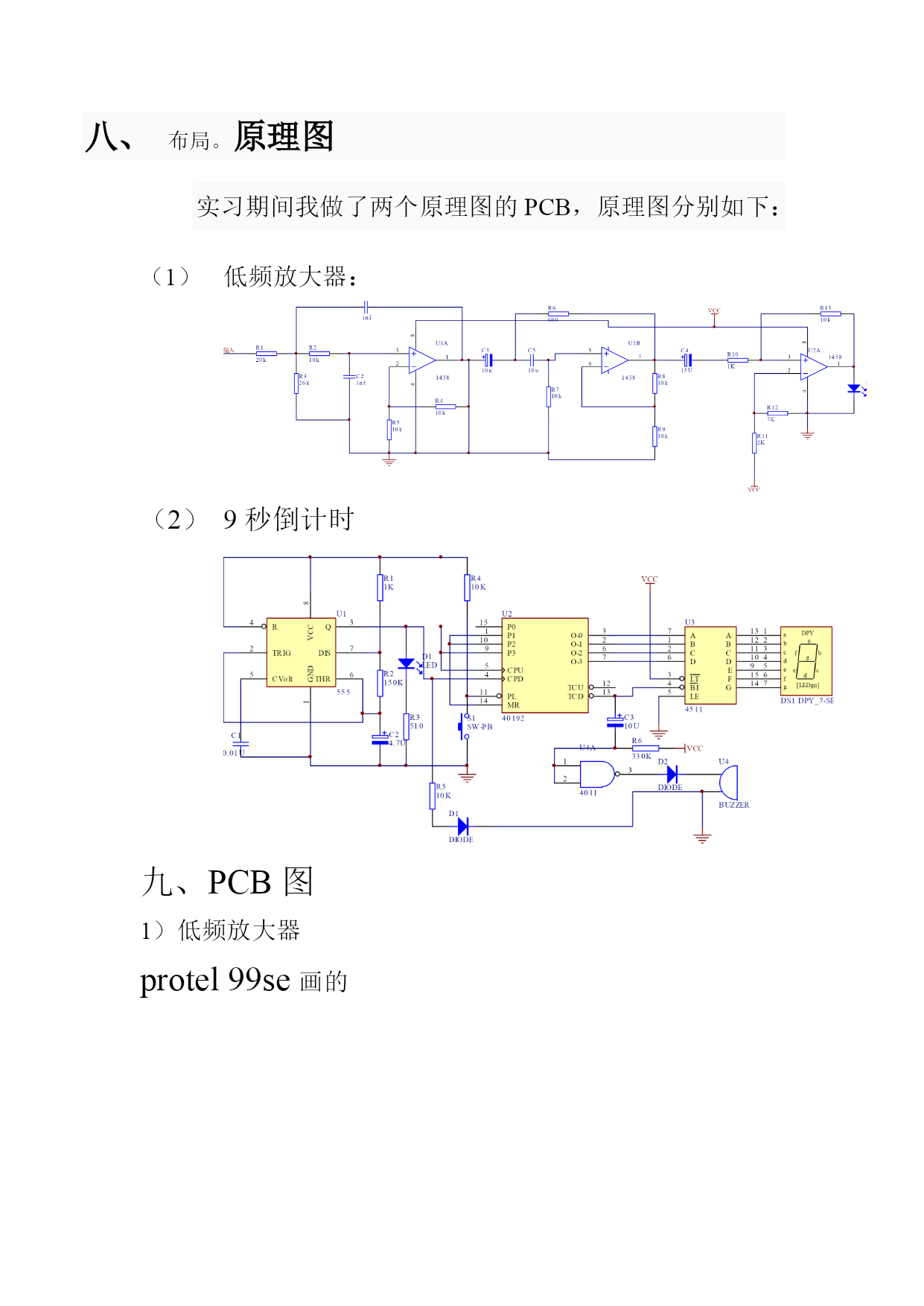

九江学院印刷电路板设计实训报告学院：电子工程学院专业：电子信息工程班级：A1121学号:11111010104姓名：彭友福时间：2013年5月27日--2013年月31日指导老师：林政剑一、实训目的本次实训是针对PCB制图课程结束后的一次综合实训,为检验和巩固学生对PCB制图学习成果以及提高其电子设计制作能力，以达到提高学生综合分析能力、实践技能的目的。了解PCB设计的流程，掌握PCB设计的一般设计方法锻炼理论与实践相结合的能力，提高实际动手操作能力。学习团队合作，相互学习的方法。二、实训内容及要求1、实训内容掌握PCB的基础知识和一些基本操作，掌握PCB设计的基本流程。画出一个带有芯片的大概有15个原件的原理图，然后进行封装，将原理图生成PCB图。实训要求遵守实习纪律注意实习安全;按时、按要求完成各项子任务;及时进行总结书写实习报告;每人必须做一快PCB板。PCB设计流程前期准备工作：⑴、准备好电路图；⑵、准备好原理图元件库包括对软件自带的元件库的调用和自己制作原理图元件库以及对软件自带元件库的修改；⑶、准备好元件封装软件自带封装的调用和自己制作元件封装。绘制原理图：⑴、从原理图元件库提取并摆放元件；⑵、连接电路；⑶、修改元件属性包括元件的标号、参数、封装；⑷、ERC检查并修改错误；⑸、生成网络表文件。3PCB设计⑴、创建PCB文件规划电路板大小形状；⑵、导入元件库封装；⑶、设置PCB板布线规则；⑷、导入网络表；⑸、元件布局；⑹、自动布线；⑺、手动调整部分走线；⑻、其他处理如摆放文字、泪滴焊盘、覆铜等；⑼、打印PCB图先用虚拟打印机转换成pdf文件再带热打印纸到打印店里去打印；手工制板：⑴、打磨铜片和清洗铜片；⑵、把热打印纸固定在铜片上，并用热转印机将PCB图转印铜片上；⑶、用腐蚀液腐蚀铜片；⑷、打磨铜片，清理掉铜片上的碳、钻孔；⑸、后期处理、上漆、加防氧化层。元件库的设计：1.原理图元件库的制作：、打开新建原理图元件库文件*.LIB；、新建原理图元件放置引脚，圆点是对外的端口。b.画元件外形。c.修改引脚属性。、修改元件描叙、默认类型、标示、元件封装；、重命名并保存设计。若还需要新建其他元件新建元件设计中遇到的问题，怎么方法解决的：、在放置引脚的时候不小心搞错了方向，以致元件不能用。自己又检查了一遍，改了过来，在放置引脚的时候，要将带点的方向朝向外面，这样才能使所创建的元件具有电气特性。、不清楚在一个库文件里可以建立几个原理图元件。通过对软件中原理图元件库面板的慢慢尝试和以及查阅有关书籍知道了可以在工具菜单的新建元件中建立另外的元件，还有也可以在工具菜单中通过新建子件来建立一个元件的另外子件。元件的封装：元件名元件封装名电阻AXIAL0.4电容RB.2/.4电感AXIAL0.7二极管RB.2/.4三极管TO-18LEDDIODE0.4555芯片DIP8滑动变阻器VR3六、原理图的绘制原理图设计1.打开Protel99se，单击File菜单下的new，弹出一个对话框，选择数据库格式后，新建sch（原理图）文件。2.双击sheet1.Sch文件，进入编辑窗口，先熟悉菜单栏内包含“File”（文件操作）、“Edit”(编辑)、“View（浏览）”等菜单项。3.在原件列表栏里找到如实训导书上所示的需要放置的元件，左键单击Place，将鼠标移到图纸中央，单击即可将元件画出。4.a.选框b.Edit-Toggleselection;c.Edit-selection）对元器件进行拖动，之后进行适当相应的旋转1）选中元件后，点击空格元件会逆时针旋转90；2）选中元件后，点击X，元件左右翻转；3)选中元件后，点击Y，元件上下翻转。元件制作：1.新建2.打开原理图文件，默认状态下此库文件夹里已经存在一个名为component_1的元件。3.Tools菜单下的RenameComponent命令更改元件名称元件外形。5.绘制元件管脚。6.元件外形调整。7.连线。8.修改元件描述，填写元件封装名。点击左边属性浏览窗口下的Description命令，在弹出的对话框里进行属性的编辑。9.erc检查点击tool菜单下的erc检查1.布线规则的设置：执行菜单命令（Design）/(Rules……)2.执行菜单命令【Autoroute】/[All…]打开自动布线器参数设置对话框，单击【Route】按钮，系统开始对整个电路板进行自动布线，自己可以查看到自动布线的布通率，以便对自动布线的结果进行调整。PCB设计（1）、在protelDXP系
