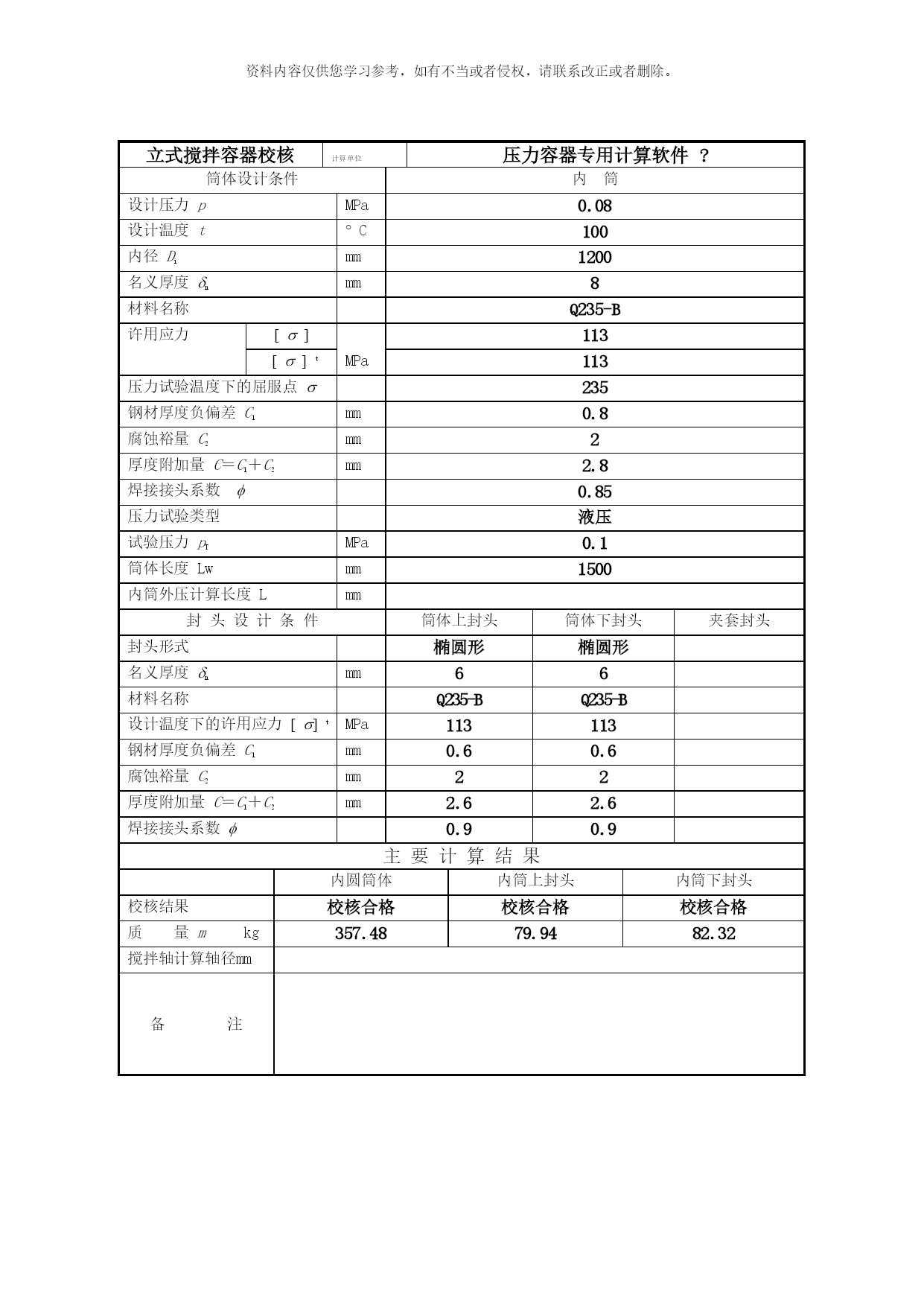

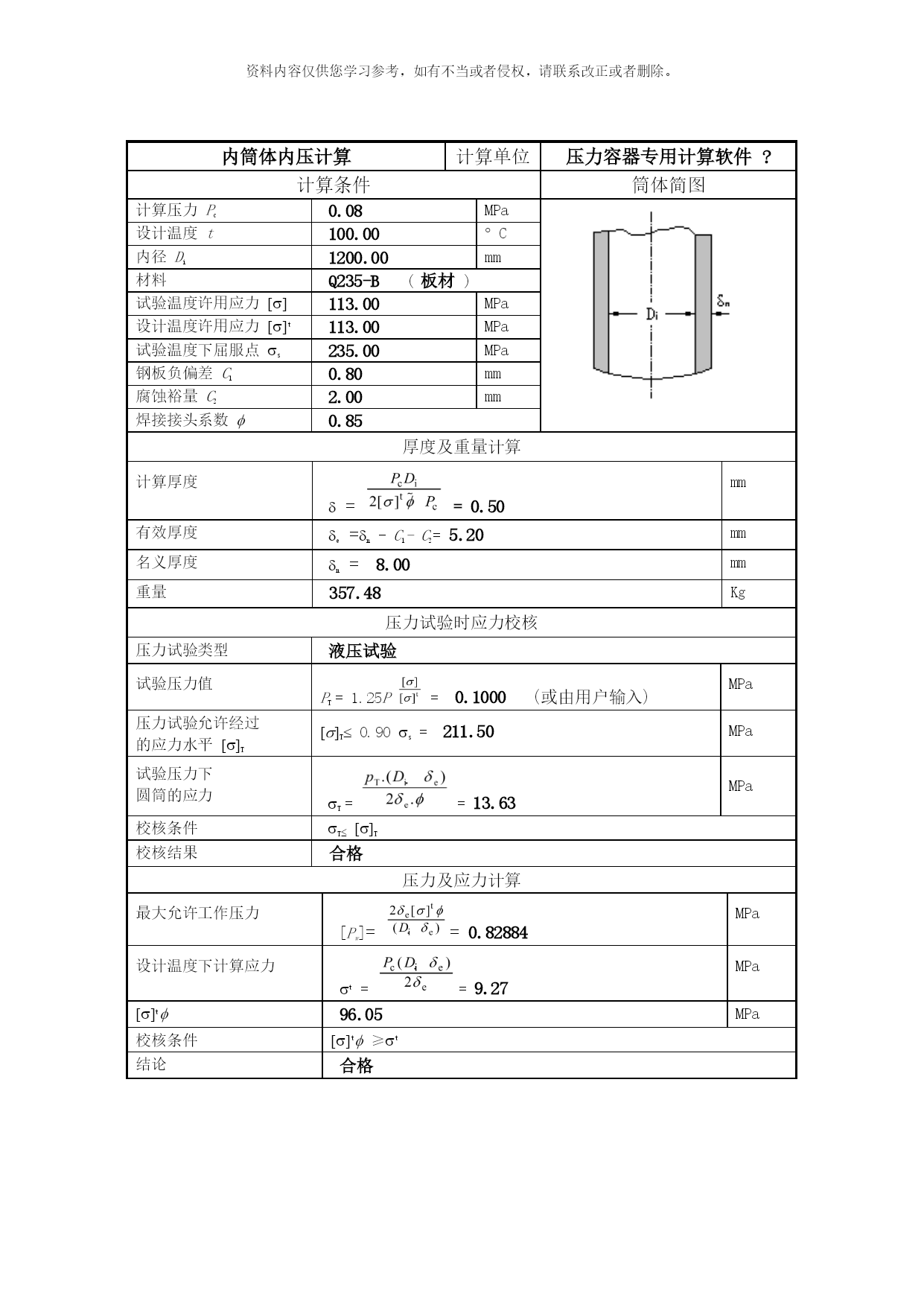

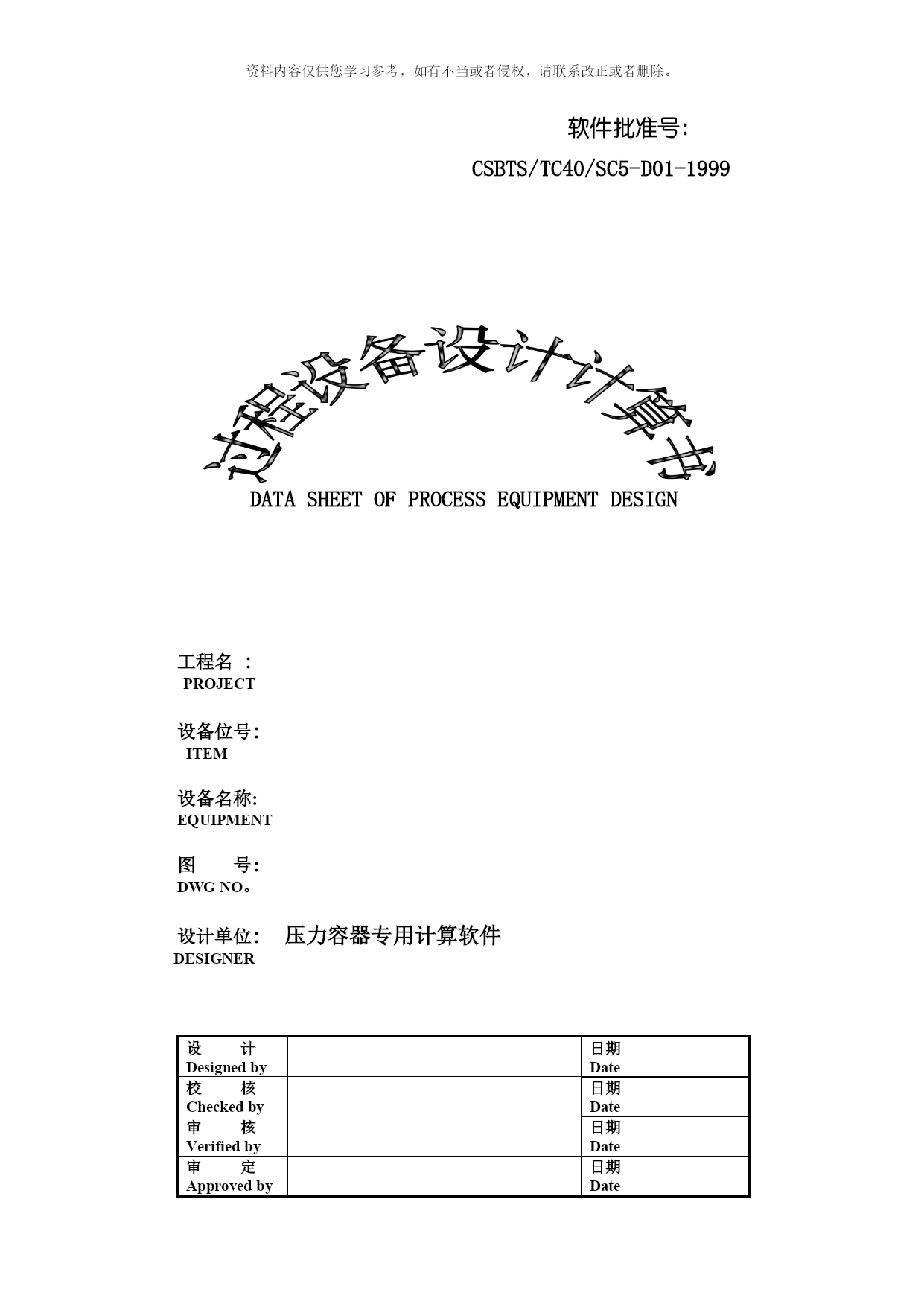

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。软件批准号:CSBTS/TC40/SC5-D01-1999DATASHEETOFPROCESSEQUIPMENTDESIGN工程名:PROJECT设备位号:ITEM设备名称:EQUIPMENT图号:DWGNO。设计单位:压力容器专用计算软件DESIGNER设计Designedby日期Date校核Checkedby日期Date审核Verifiedby日期Date审定Approvedby日期Date立式搅拌容器校核计算单位压力容器专用计算软件?筒体设计条件内筒设计压力pMPa0.08设计温度tC100内径Dimm1200名义厚度nmm8材料名称Q235-B许用应力113tMPa113压力试验温度下的屈服点EQ\s(t,s)235钢材厚度负偏差C1mm0.8腐蚀裕量C2mm2厚度附加量C＝C1＋C2mm2.8焊接接头系数0.85压力试验类型液压试验压力pTMPa0.1筒体长度Lwmm1500内筒外压计算长度Lmm封头设计条件筒体上封头筒体下封头夹套封头封头形式椭圆形椭圆形名义厚度nmm66材料名称Q235-BQ235-B设计温度下的许用应力tMPa113113钢材厚度负偏差C1mm0.60.6腐蚀裕量C2mm22厚度附加量C＝C1＋C2mm2.62.6焊接接头系数0.90.9主要计算结果内圆筒体内筒上封头内筒下封头校核结果校核合格校核合格校核合格质量mkg357.4879.9482.32搅拌轴计算轴径mm备注内筒体内压计算计算单位压力容器专用计算软件?计算条件筒体简图计算压力Pc0.08MPa设计温度t100.00C内径Di1200.00mm材料Q235-B(板材)试验温度许用应力113.00MPa设计温度许用应力t113.00MPa试验温度下屈服点s235.00MPa钢板负偏差C10.80mm腐蚀裕量C22.00mm焊接接头系数0.85厚度及重量计算计算厚度==0.50mm有效厚度e=n-C1-C2=5.20mm名义厚度n=8.00mm重量357.48Kg压力试验时应力校核压力试验类型液压试验试验压力值PT=1.25P=0.1000(或由用户输入)MPa压力试验允许经过的应力水平TT0.90s=211.50MPa试验压力下圆筒的应力T==13.63MPa校核条件TT校核结果合格压力及应力计算最大允许工作压力[Pw]==0.82884MPa设计温度下计算应力t==9.27MPat96.05MPa校核条件t≥t结论合格内筒上封头内压计算计算单位压力容器专用计算软件?计算条件椭圆封头简图计算压力Pc0.08MPa设计温度t100.00C内径Di1200.00mm曲面高度hi330.00mm材料Q235-B(板材)设计温度许用应力t113.00MPa试验温度许用应力113.00MPa钢板负偏差C10.60mm腐蚀裕量C22.00mm焊接接头系数0.90厚度及重量计算形状系数K==0.8843计算厚度==0.42mm有效厚度e=n-C1-C2=3.40mm最小厚度min=3.00mm名义厚度n=6.00mm结论满足最小厚度要求重量79.94Kg压力计算最大允许工作压力[Pw]==0.65066MPa结论合格内筒下封头内压计算计算单位压力容器专用计算软件?计算条件椭圆封头简图计算压力Pc0.08MPa设计温度t100.00C内径Di1200.00mm曲面高度hi350.00mm材料Q235-B(板材)设计温度许用应力t113.00MPa试验温度许用应力113.00MPa钢板负偏差C10.60mm腐蚀裕量C22.00mm焊接接头系数0.90厚度及重量计算形状系数K==0.8231计算厚度==0.39mm有效厚度e=n-C1-C2=3.40mm最小厚度min=3.00mm名义厚度n=6.00mm结论满足最小厚度要求重量82.32Kg压力计算最大允许工作压力[Pw]==0.69893MPa结论合格开孔补强计算计算单位压力容器专用计算软件?接管:a,φ90×6计算方法:GB150-1998等面积补强法,单孔设计条件简图计算压力pc0.08MPa设计温度100℃壳体型式圆形筒体壳体材料名称及类型Q235-B板材壳体开孔处焊接接头系数φ0.85壳体内直径Di1200mm壳体开孔处名义厚度δn8mm壳体厚度负偏差C10.8mm壳体腐蚀裕量C22mm壳体材料许用应力[σ]t113MPa接管实际外伸长度50mm接管实际内伸长度0mm接管材
