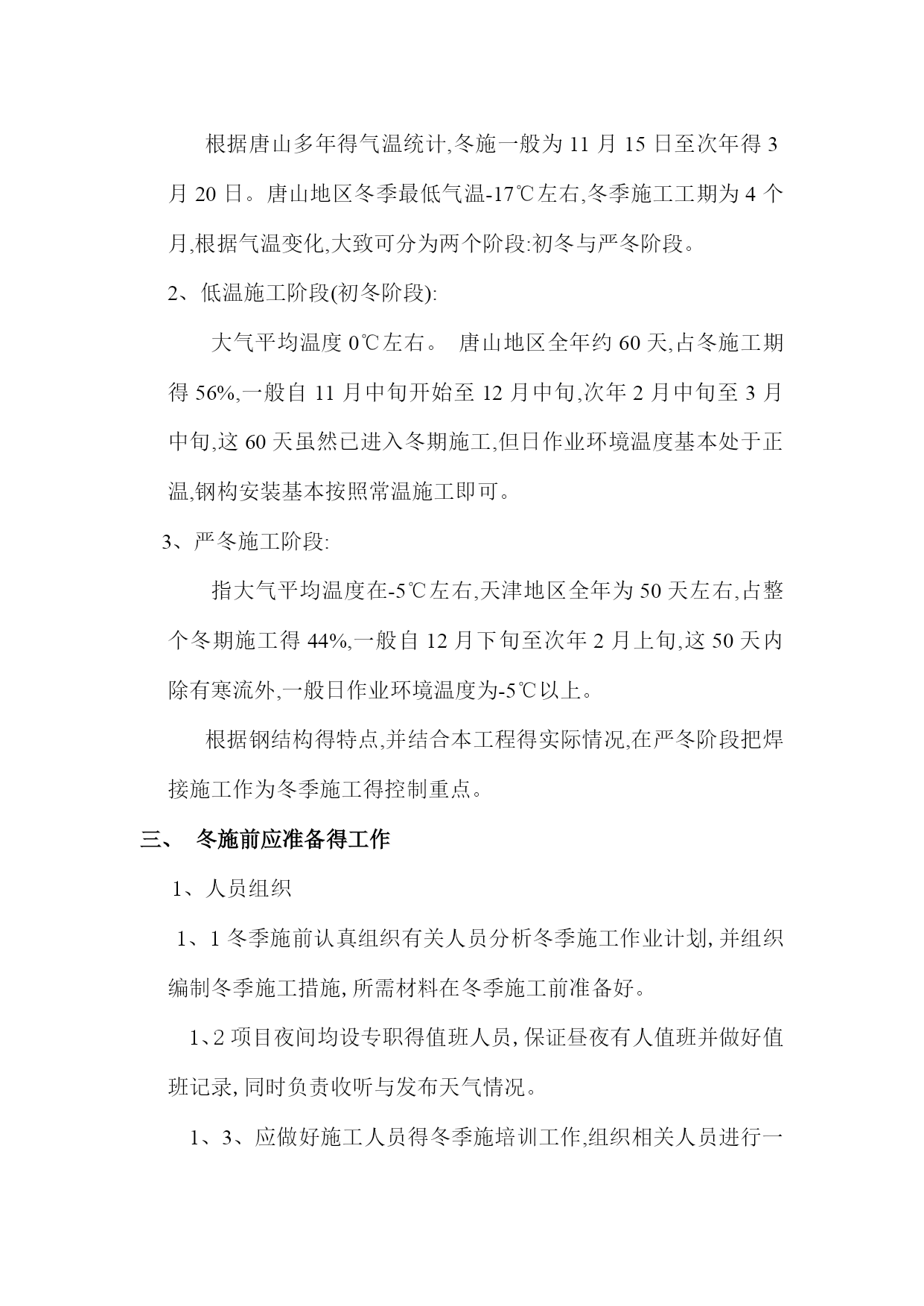

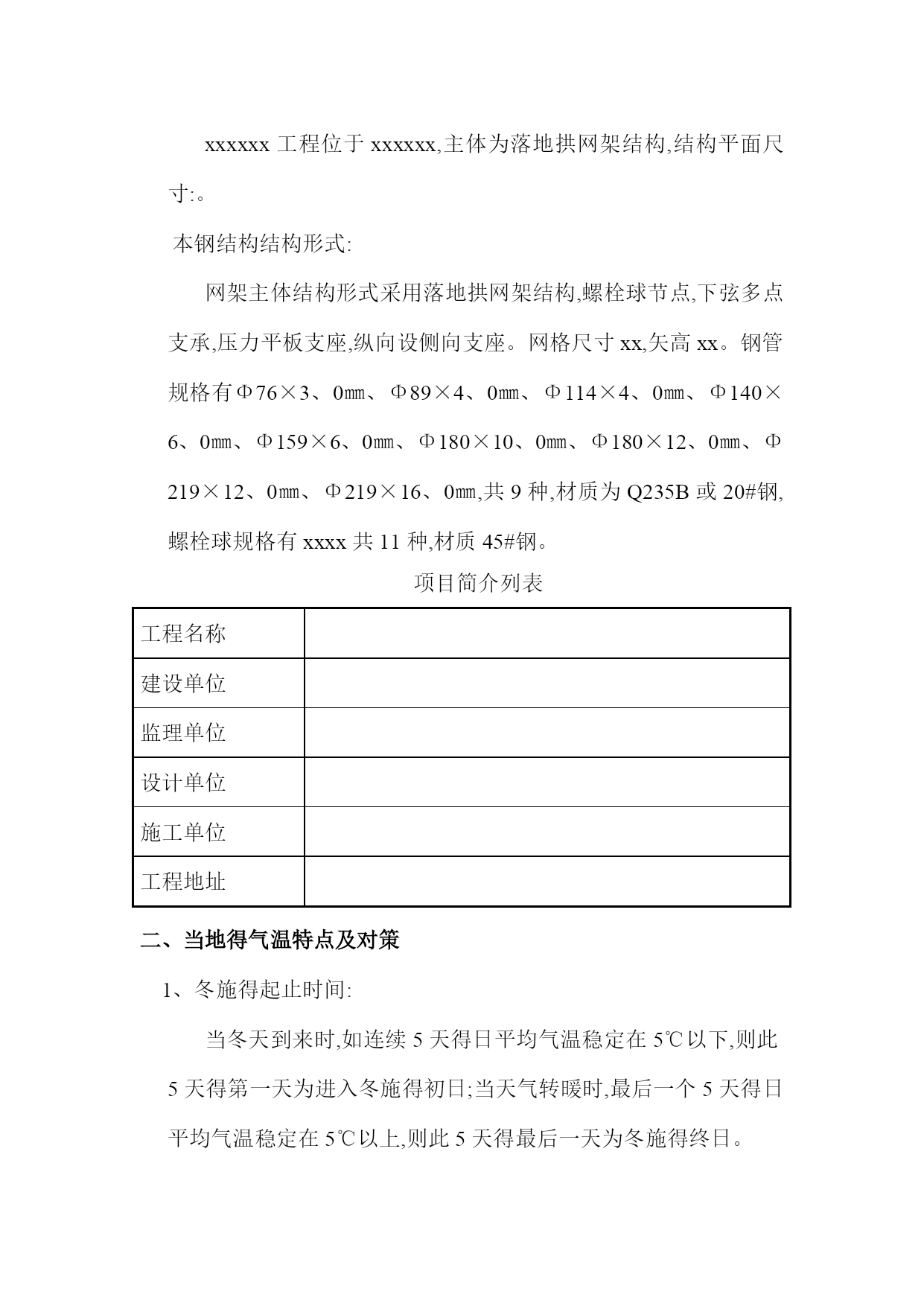

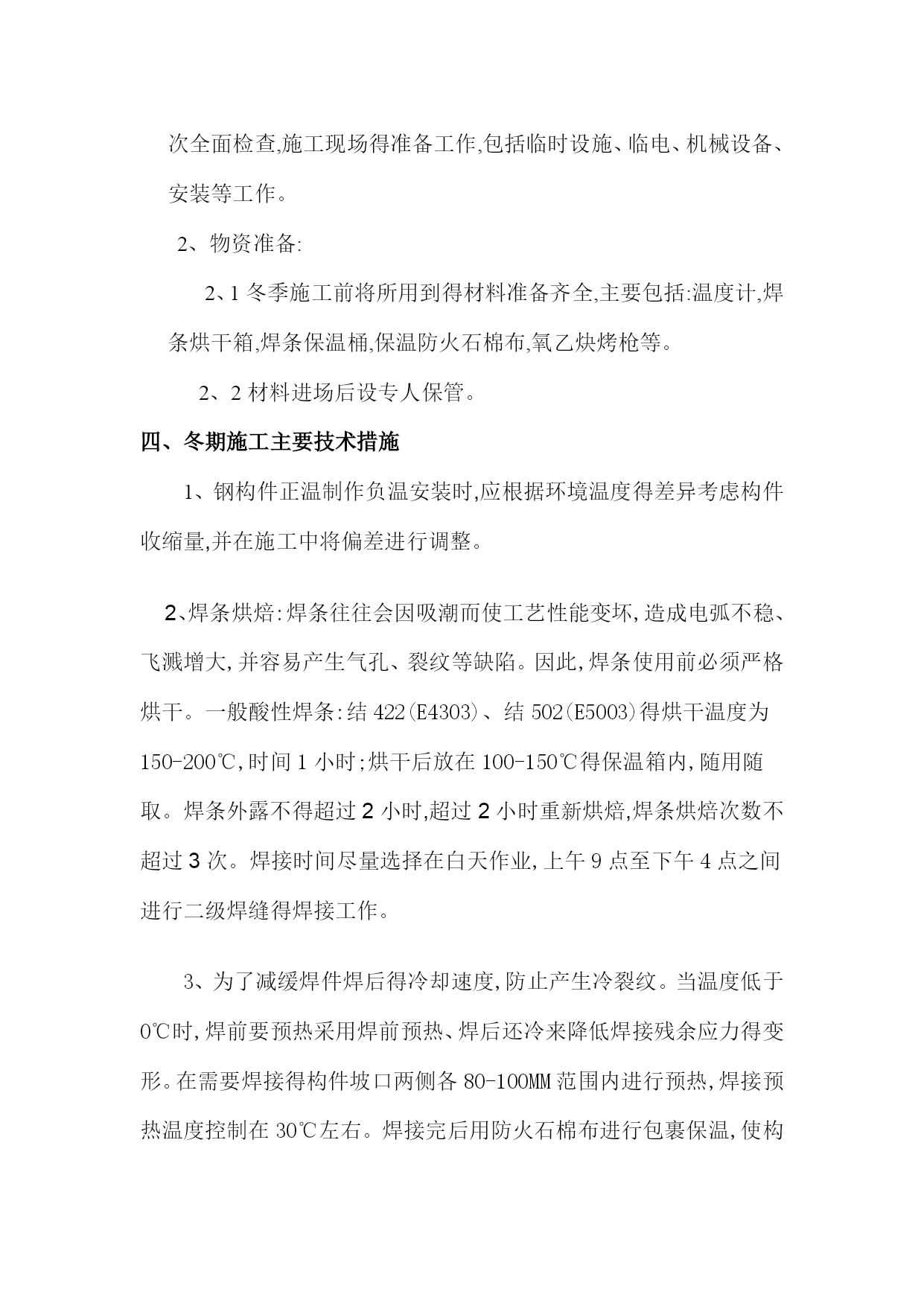

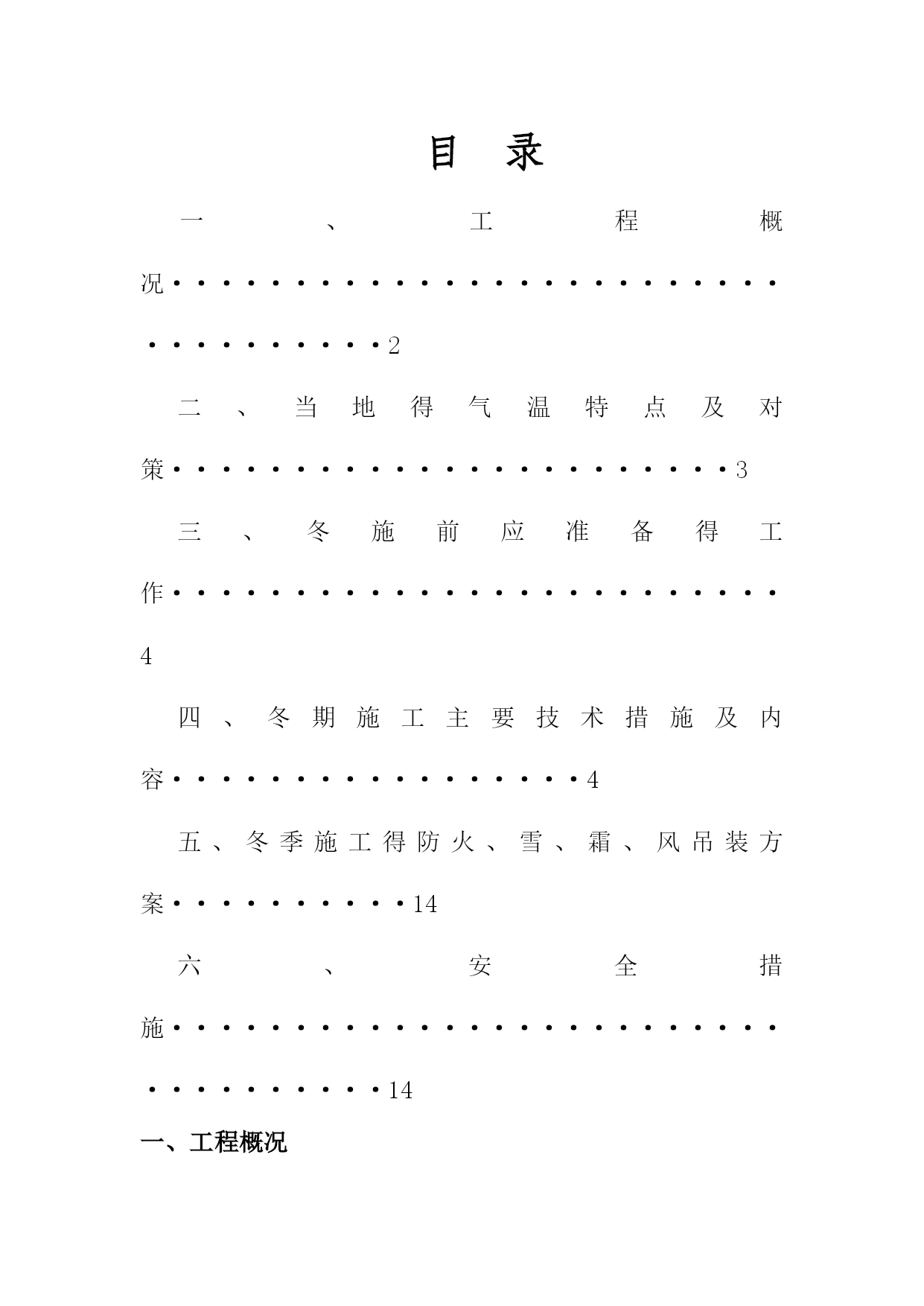

目录一、工程概况···································2二、当地得气温特点及对策·······················3三、冬施前应准备得工作·························4四、冬期施工主要技术措施及内容·················4五、冬季施工得防火、雪、霜、风吊装方案··········14六、安全措施···································14一、工程概况xxxxxx工程位于xxxxxx,主体为落地拱网架结构,结构平面尺寸:。本钢结构结构形式:网架主体结构形式采用落地拱网架结构,螺栓球节点,下弦多点支承,压力平板支座,纵向设侧向支座。网格尺寸xx,矢高xx。钢管规格有Φ76×3、0㎜、Φ89×4、0㎜、Φ114×4、0㎜、Φ140×6、0㎜、Φ159×6、0㎜、Φ180×10、0㎜、Φ180×12、0㎜、Φ219×12、0㎜、Φ219×16、0㎜,共9种,材质为Q235B或20#钢,螺栓球规格有xxxx共11种,材质45#钢。项目简介列表工程名称建设单位监理单位设计单位施工单位工程地址二、当地得气温特点及对策1、冬施得起止时间:当冬天到来时,如连续5天得日平均气温稳定在5℃以下,则此5天得第一天为进入冬施得初日;当天气转暖时,最后一个5天得日平均气温稳定在5℃以上,则此5天得最后一天为冬施得终日。根据唐山多年得气温统计,冬施一般为11月15日至次年得3月20日。唐山地区冬季最低气温-17℃左右,冬季施工工期为4个月,根据气温变化,大致可分为两个阶段:初冬与严冬阶段。2、低温施工阶段(初冬阶段):大气平均温度0℃左右。唐山地区全年约60天,占冬施工期得56%,一般自11月中旬开始至12月中旬,次年2月中旬至3月中旬,这60天虽然已进入冬期施工,但日作业环境温度基本处于正温,钢构安装基本按照常温施工即可。3、严冬施工阶段:指大气平均温度在-5℃左右,天津地区全年为50天左右,占整个冬期施工得44%,一般自12月下旬至次年2月上旬,这50天内除有寒流外,一般日作业环境温度为-5℃以上。根据钢结构得特点,并结合本工程得实际情况,在严冬阶段把焊接施工作为冬季施工得控制重点。冬施前应准备得工作1、人员组织1、1冬季施前认真组织有关人员分析冬季施工作业计划,并组织编制冬季施工措施,所需材料在冬季施工前准备好。1、2项目夜间均设专职得值班人员,保证昼夜有人值班并做好值班记录,同时负责收听与发布天气情况。1、3、应做好施工人员得冬季施培训工作,组织相关人员进行一次全面检查,施工现场得准备工作,包括临时设施、临电、机械设备、安装等工作。2、物资准备:2、1冬季施工前将所用到得材料准备齐全,主要包括:温度计,焊条烘干箱,焊条保温桶,保温防火石棉布,氧乙炔烤枪等。2、2材料进场后设专人保管。四、冬期施工主要技术措施1、钢构件正温制作负温安装时,应根据环境温度得差异考虑构件收缩量,并在施工中将偏差进行调整。2、焊条烘焙:焊条往往会因吸潮而使工艺性能变坏,造成电弧不稳、飞溅增大,并容易产生气孔、裂纹等缺陷。因此,焊条使用前必须严格烘干。一般酸性焊条:结422(E4303)、结502(E5003)得烘干温度为150-200℃,时间1小时;烘干后放在100-150℃得保温箱内,随用随取。焊条外露不得超过2小时,超过2小时重新烘焙,焊条烘焙次数不超过3次。焊接时间尽量选择在白天作业,上午9点至下午4点之间进行二级焊缝得焊接工作。3、为了减缓焊件焊后得冷却速度,防止产生冷裂纹。当温度低于0℃时,焊前要预热采用焊前预热、焊后还冷来降低焊接残余应力得变形。在需要焊接得构件坡口两侧各80-100MM范围内进行预热,焊接预热温度控制在30℃左右。焊接完后用防火石棉布进行包裹保温,使构件缓慢冷却。4、焊接时做好准备:焊条烘焙、坡口检查、设电弧引入、引出板与钢垫板并点焊固定,清除焊接坡口、周边得防锈漆与杂物,焊接口预热。对接焊接,采用二人同时对称焊接,以减少焊接变形与残余应力。5、在负温度下露天焊接钢结构时,搭设临时防护棚。雨水、雪花不得飘落在炽热得焊缝上。6、参加负温钢结构施工得电焊工应经过负温度焊接工艺培训,考试合格,并取得相应得合格证。7、构件组装时,清除接缝50mm内存留得铁锈、毛刺、泥土、油污、冰雪等杂物,保持接缝干燥无残留水分。8、负温下对9mm以上钢板焊接时应采用多层焊接,焊缝由下向上逐层堆焊,每条焊缝一次焊完,如焊接中断,在再次施焊之前先清除焊接缺陷后重新预热。严禁在焊接母材上引弧。9、钢结构现场焊接安装时,如遇雪天或刮风天气,必须搭设防护棚。不合格得焊缝铲除重焊。10、环境温度低
