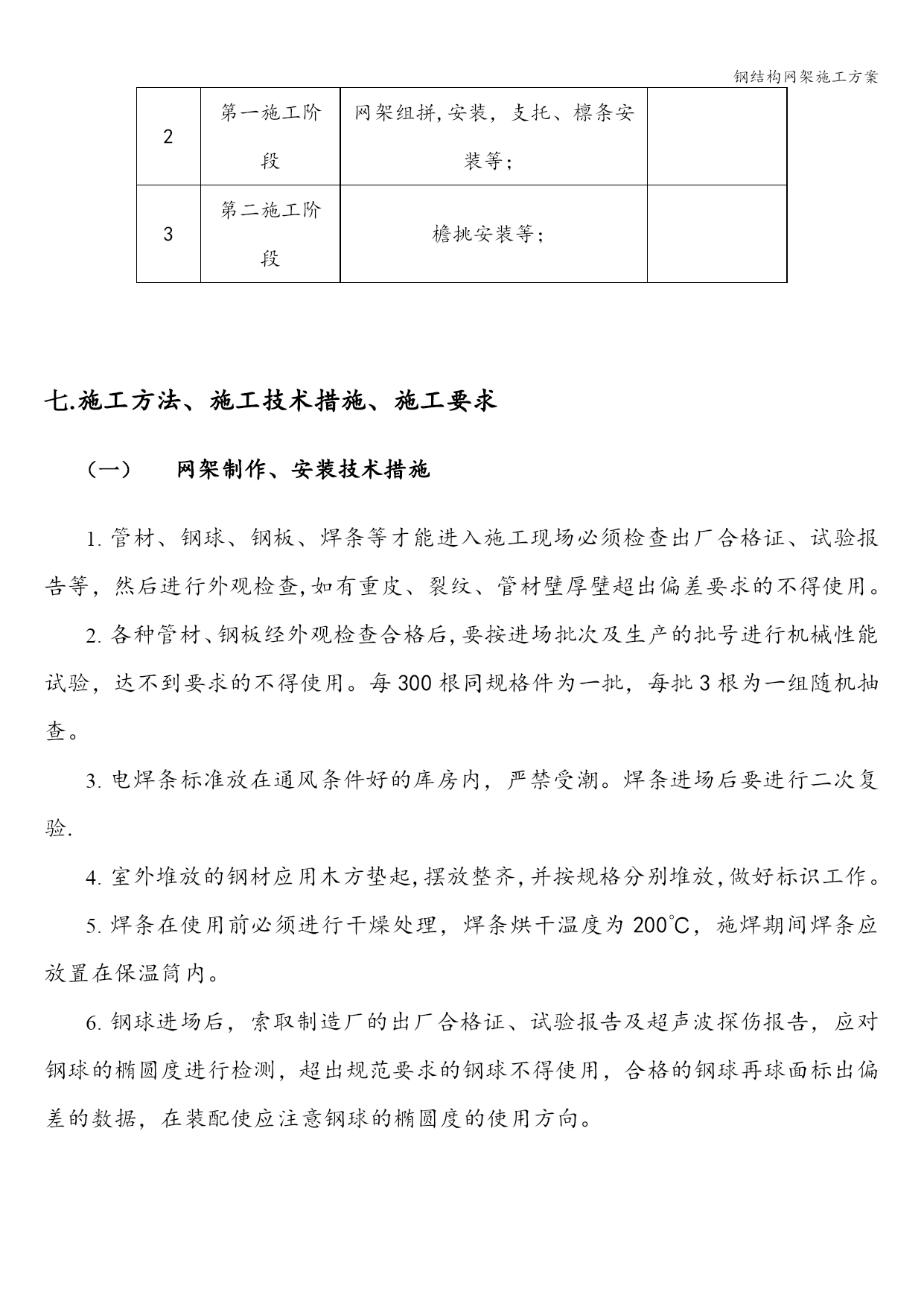

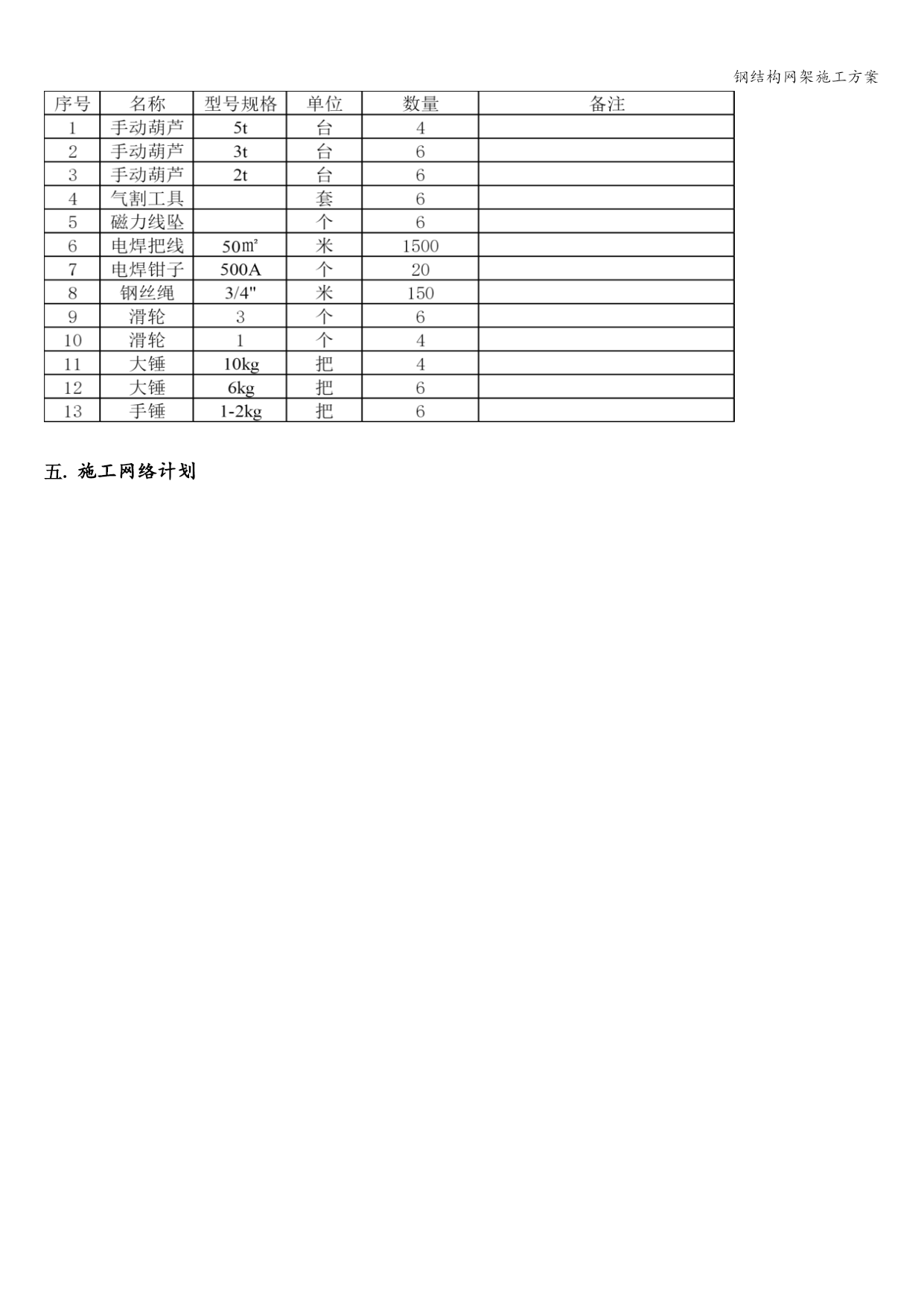

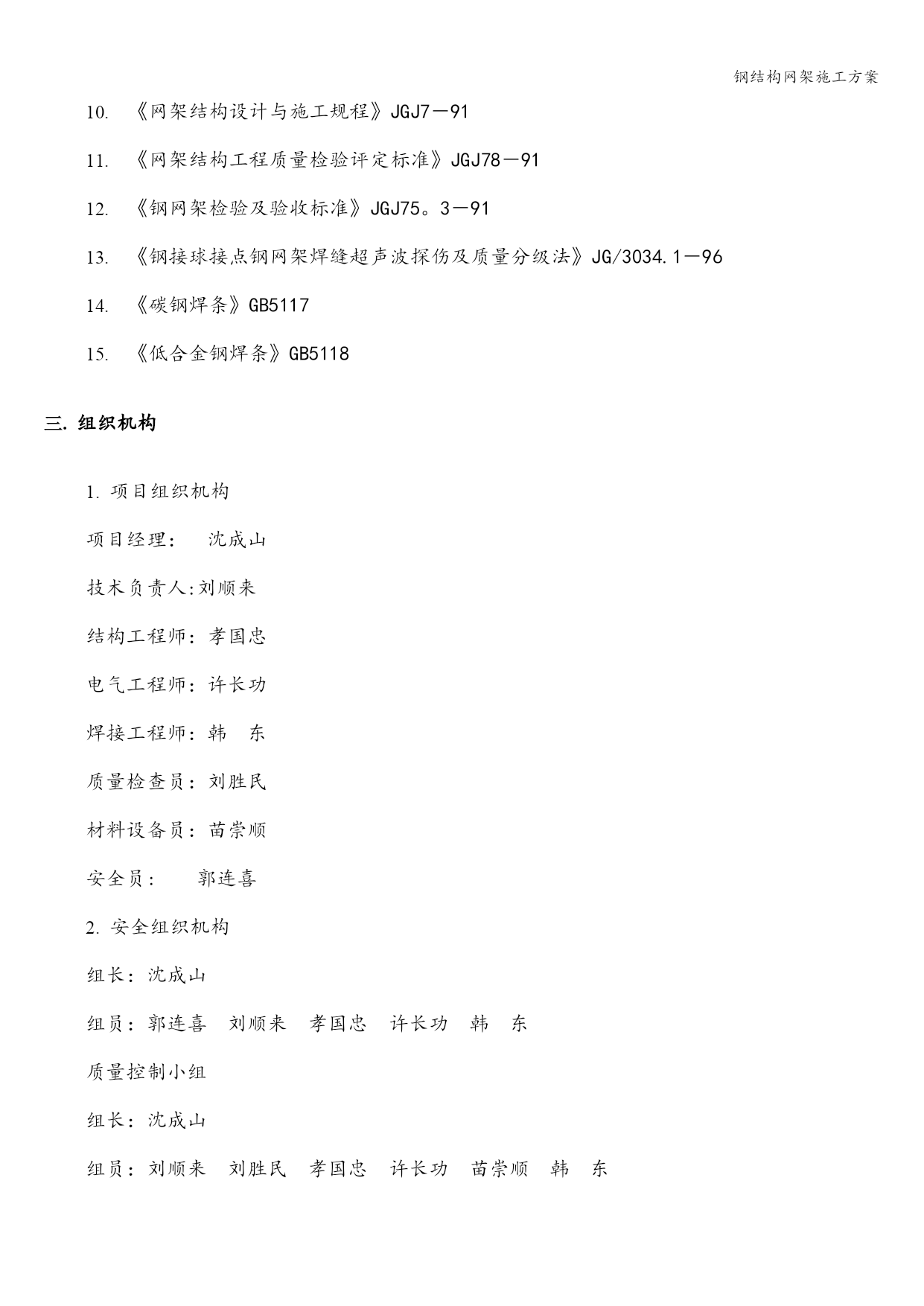

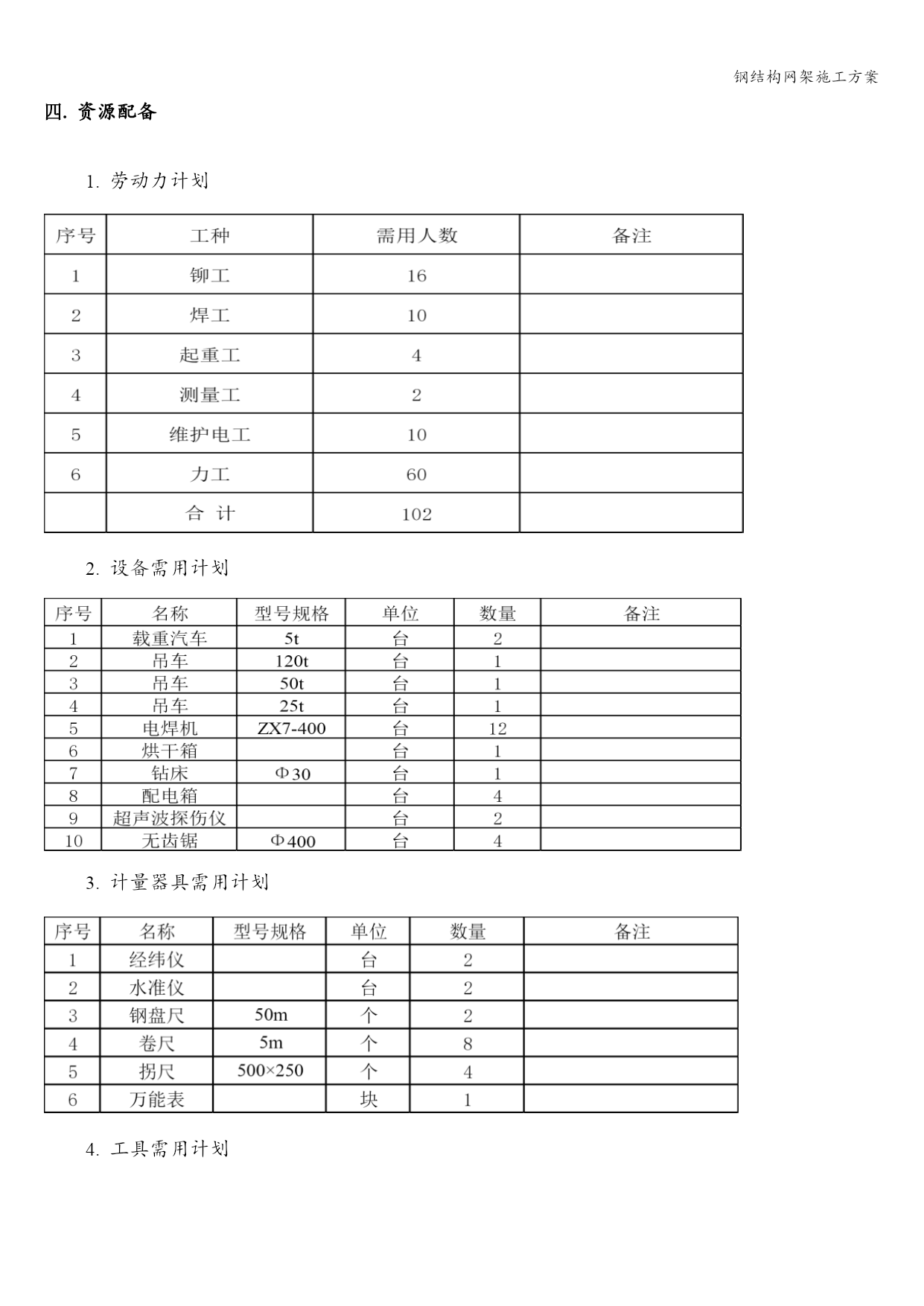

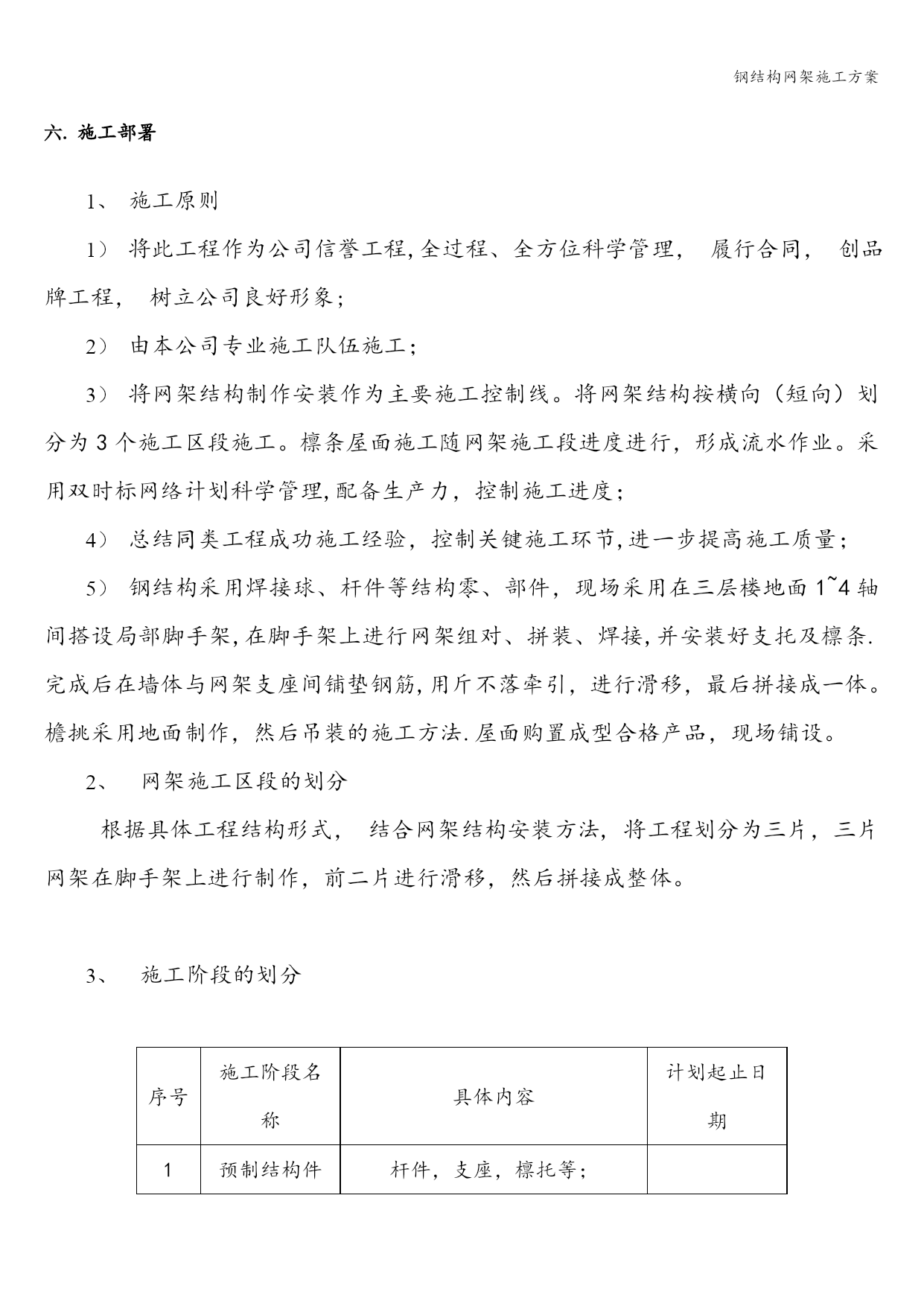

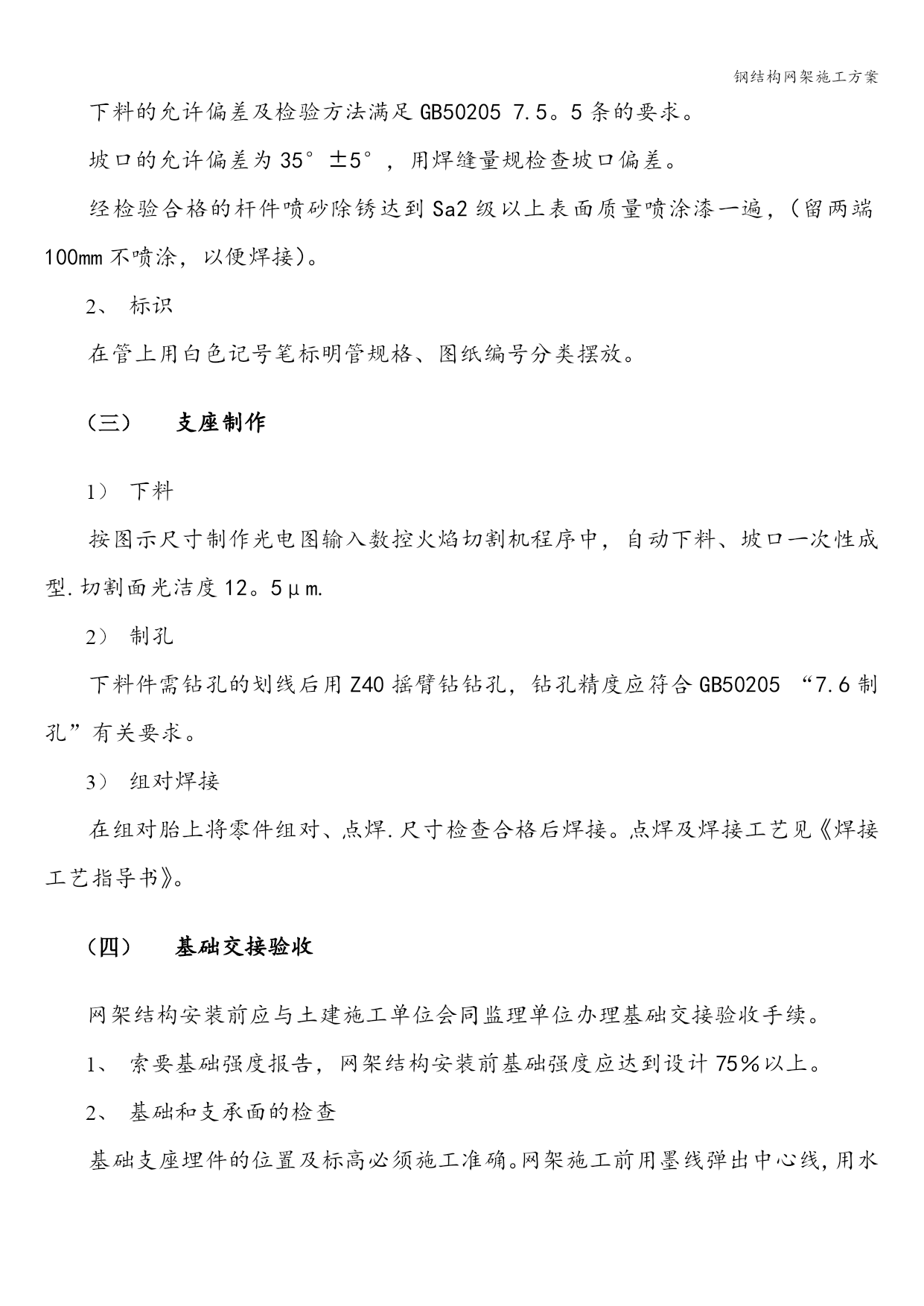

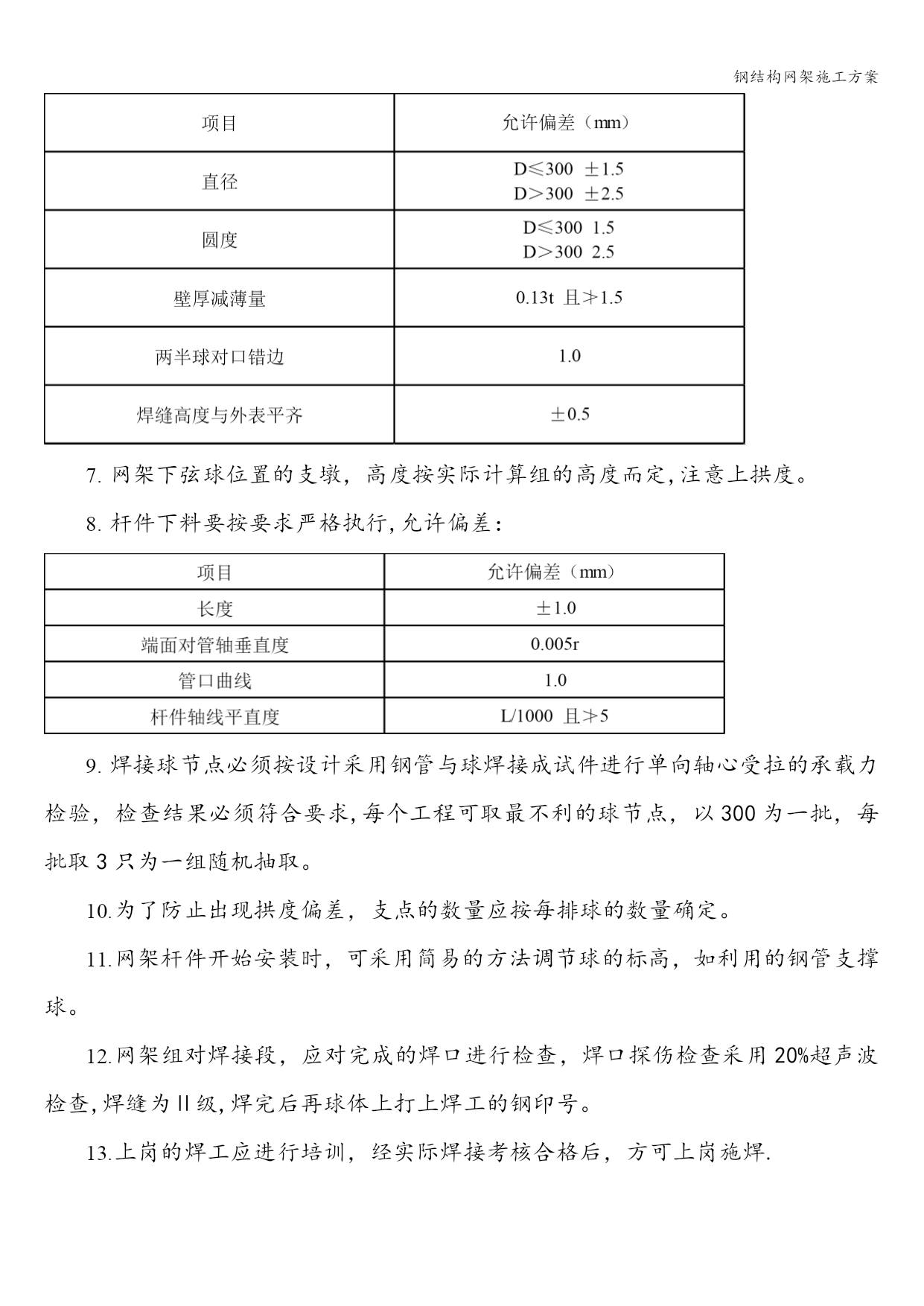

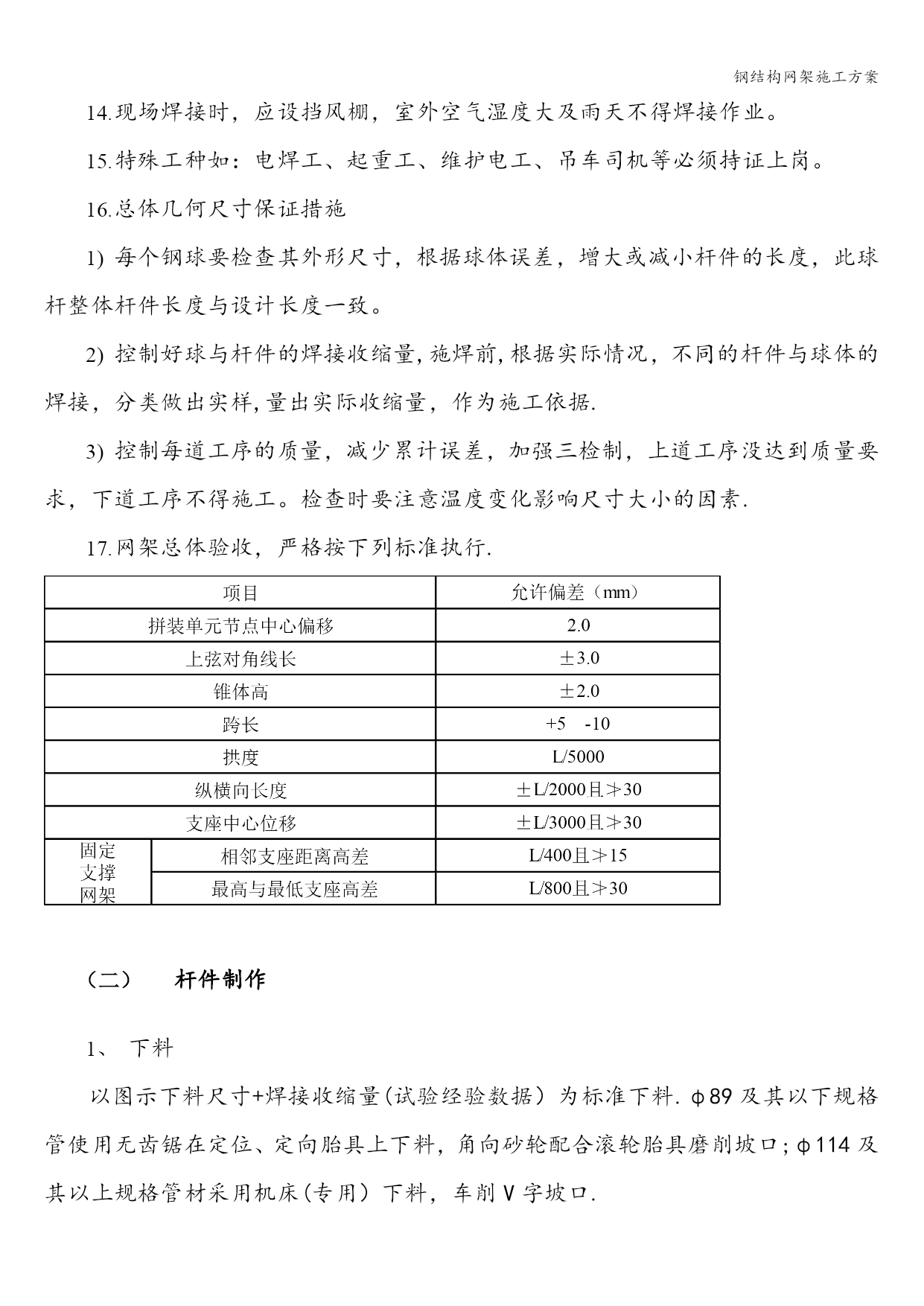

钢结构网架施工方案钢结构网架施工方案钢结构网架施工方案工程概况及编制依据工程概况工程特点：本工程位于中国黑龙江省绥芬河市国门左侧.工程为绥—波贸易综合体世茂国际商展中心一期幕墙、天窗、钢网架天棚及钢结构分包工程工程。网架重量55。5t，过桥重量23t。合同工期：日历天数120天.编制依据设计图纸;现行国家及省市有关规范、规程、定额、标准图集等；我公司企业标准，质保体系控制程序文件;顾客方提出的具体要求及现场安排；我公司施工资源的配置及生产计划安排。施工技术质量控制依据《建筑结构荷载规范》GB50009-2001《建筑结构抗震设计规范》GB5001-2001《钢结构设计规范》GBJ17-88《冷弯薄壁型钢结构设计规范》GBJ18—87《钢结构工程施工及验收规范》GB50205－2001《钢结构质量检验评定标准》GB50221－2001《建筑结构钢焊接规程》GBJ81－91《钢网架螺栓球节点》GBJ75。1—91《钢网架焊接球节点》JBJ75。2－91《网架结构设计与施工规程》JGJ7－91《网架结构工程质量检验评定标准》JGJ78－91《钢网架检验及验收标准》JGJ75。3－91《钢接球接点钢网架焊缝超声波探伤及质量分级法》JG/3034.1－96《碳钢焊条》GB5117《低合金钢焊条》GB5118组织机构项目组织机构项目经理：沈成山技术负责人:刘顺来结构工程师：孝国忠电气工程师：许长功焊接工程师：韩东质量检查员：刘胜民材料设备员：苗崇顺安全员:郭连喜安全组织机构组长：沈成山组员：郭连喜刘顺来孝国忠许长功韩东质量控制小组组长：沈成山组员：刘顺来刘胜民孝国忠许长功苗崇顺韩东资源配备劳动力计划设备需用计划计量器具需用计划工具需用计划施工网络计划施工部署施工原则将此工程作为公司信誉工程,全过程、全方位科学管理，履行合同，创品牌工程，树立公司良好形象;由本公司专业施工队伍施工；将网架结构制作安装作为主要施工控制线。将网架结构按横向（短向）划分为3个施工区段施工。檩条屋面施工随网架施工段进度进行，形成流水作业。采用双时标网络计划科学管理,配备生产力，控制施工进度；总结同类工程成功施工经验，控制关键施工环节,进一步提高施工质量；钢结构采用焊接球、杆件等结构零、部件，现场采用在三层楼地面1~4轴间搭设局部脚手架,在脚手架上进行网架组对、拼装、焊接,并安装好支托及檩条.完成后在墙体与网架支座间铺垫钢筋,用斤不落牵引，进行滑移，最后拼接成一体。檐挑采用地面制作，然后吊装的施工方法.屋面购置成型合格产品，现场铺设。网架施工区段的划分根据具体工程结构形式，结合网架结构安装方法,将工程划分为三片，三片网架在脚手架上进行制作，前二片进行滑移，然后拼接成整体。施工阶段的划分序号施工阶段名称具体内容计划起止日期1预制结构件杆件，支座，檩托等；2第一施工阶段网架组拼,安装，支托、檩条安装等；3第二施工阶段檐挑安装等；施工方法、施工技术措施、施工要求网架制作、安装技术措施管材、钢球、钢板、焊条等才能进入施工现场必须检查出厂合格证、试验报告等，然后进行外观检查,如有重皮、裂纹、管材壁厚壁超出偏差要求的不得使用。各种管材、钢板经外观检查合格后,要按进场批次及生产的批号进行机械性能试验，达不到要求的不得使用。每300根同规格件为一批，每批3根为一组随机抽查。电焊条标准放在通风条件好的库房内，严禁受潮。焊条进场后要进行二次复验.室外堆放的钢材应用木方垫起,摆放整齐，并按规格分别堆放，做好标识工作。焊条在使用前必须进行干燥处理，焊条烘干温度为200℃，施焊期间焊条应放置在保温筒内。钢球进场后，索取制造厂的出厂合格证、试验报告及超声波探伤报告，应对钢球的椭圆度进行检测，超出规范要求的钢球不得使用，合格的钢球再球面标出偏差的数据，在装配使应注意钢球的椭圆度的使用方向。网架下弦球位置的支墩，高度按实际计算组的高度而定,注意上拱度。杆件下料要按要求严格执行,允许偏差：焊接球节点必须按设计采用钢管与球焊接成试件进行单向轴心受拉的承载力检验，检查结果必须符合要求,每个工程可取最不利的球节点，以300为一批，每批取3只为一组随机抽取。为了防止出现拱度偏差，支点的数量应按每排球的数量确定。网架杆件开始安装时，可采用简易的方法调节球的标高，如利用的钢管支撑球。网架组对焊接段，应对完成的焊口进行检查，焊口探伤检查采用20%超声波检查,焊缝为Ⅱ级,焊完后再球体上打上焊工的钢印号。上岗的焊工应进行培训，经实际焊接考核合格后，方可上岗施焊.现场焊接时，应设挡风棚，室外空气湿度大及雨天不得焊接作业。特殊工种如：电焊工、起
