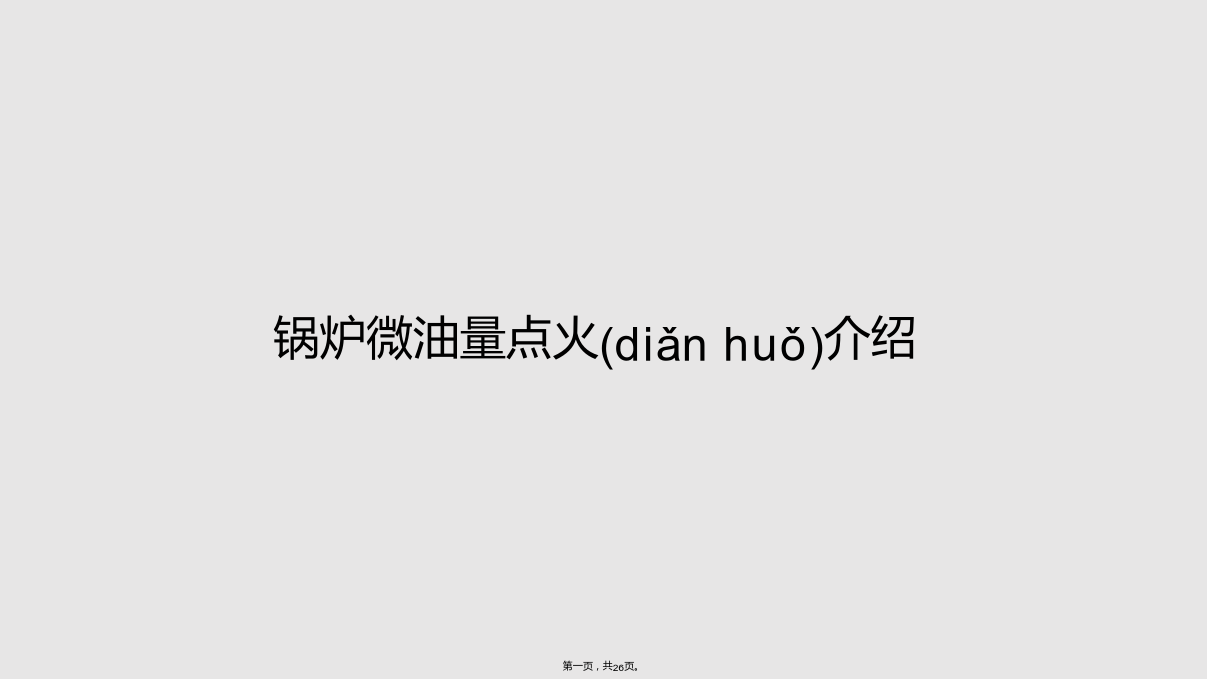

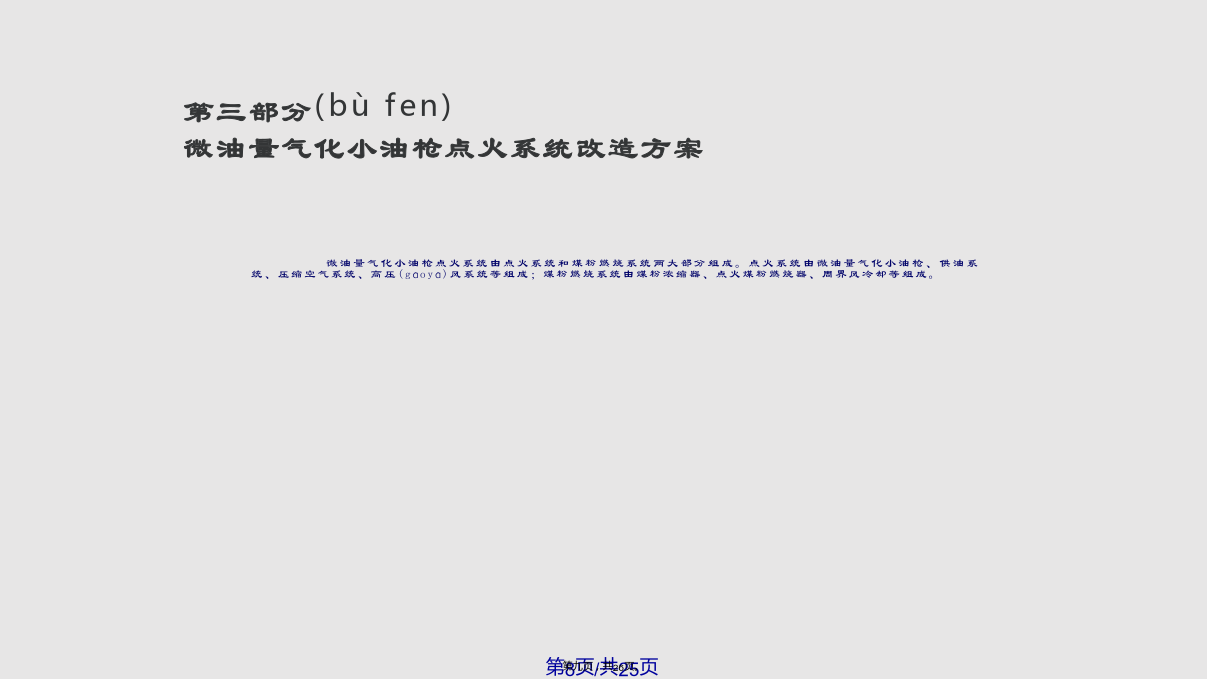

锅炉微油量点火(diǎnhuǒ)介绍微油量气化小油枪燃烧(ránshāo)的火焰状况2点火(diǎnhuǒ)煤粉燃烧器工作原理3防结焦(jiéjiāo)和防烧损技术由于气膜的扩散作用会使气膜失效，以及气膜吸收的热量会造成气膜温度升高，会影响对燃烧器壁面的冷却效果，因此燃烧器采用(cǎiyòng)多级气膜冷却方式，即一次风冷却一次燃烧室壁面、二次风冷却二次燃烧室壁面。点火(diǎnhuǒ)煤粉燃烧器实际燃烧情况4主要技术参数5微油量气化小油枪的特点第三部分微油量气化小油枪点火系统改造方案1点火(diǎnhuǒ)系统1.2燃油系统气化小油枪供油系统图1.3压缩空气(yāsuōkōngqì)系统压缩空气(yāsuōkōngqì)系统图1.4高压风系统高压风系统图2煤粉燃烧(ránshāo)系统2.1煤粉浓缩器2.2点火煤粉燃烧器点火煤粉燃烧器由一次燃烧室、二次燃烧室、周界冷却(lěngquè)风等组成的。点火煤粉燃烧器的结构见下图。点火煤粉燃烧器改造前后(qiánhòu)出口速度对比（风管风速25m/s）:燃烧器改造后喷口速度降低了3~5m/s。点火煤粉燃烧器使用的材料：耐热钢：Cr26Ni4Mn3NRe、HRC=28、1100℃；耐磨钢：Cr26Mn8Si8、HRC=50；第三部分控制系统方案2控制逻辑2.1点火启动逻辑高能点火装置启动允许条件：a油压正常，大于0.6MPa；b压缩空气压力正常,大于0.5MPa；c无MFT。满足启动允许条件，可以接通高能点火装置点火。给粉机允许启动条件：微油量气化小油枪火焰证实；高能点火装置启动、停止：启动后30秒自动停止运行，时间可在0—60秒内任意调整；也可以手动停止。2.2灭火保护当MFT发生时，控制系统自动关闭燃油气动球阀、跳相应给粉机，并闭锁点火装置启动和燃油气动球阀操作。2.3跳闸逻辑当启动点火和燃烧过程(guòchéng)中由小油量气化油枪上的火检探头检测到灭火时，控制系统自动关闭燃油气动球阀、跳相应给粉机。当启动点火和燃烧过程(guòchéng)中由于运行参数不满足且延时时间到不能恢复，则控制系统自动关闭燃油气动球阀、跳相应给粉机。当在DCS(或PLC)系统里人为关闭燃油气动球阀时，不跳相应给粉机。第四部分结论致谢感谢您的观看(guānkàn)！
