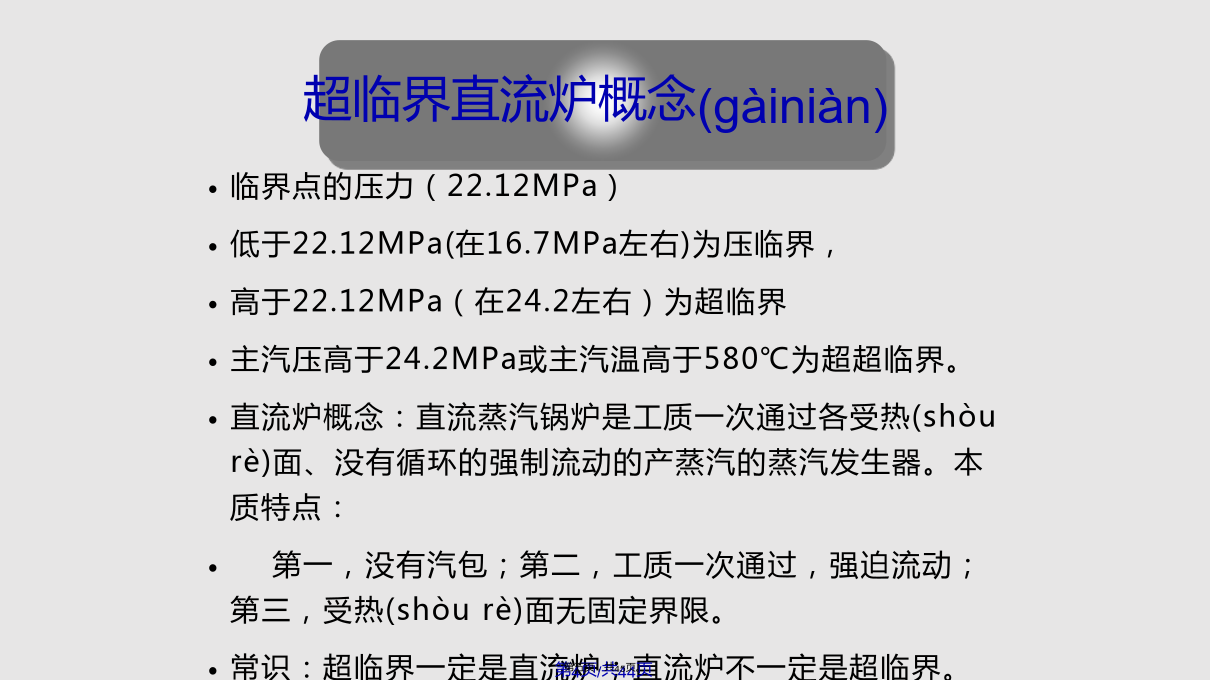

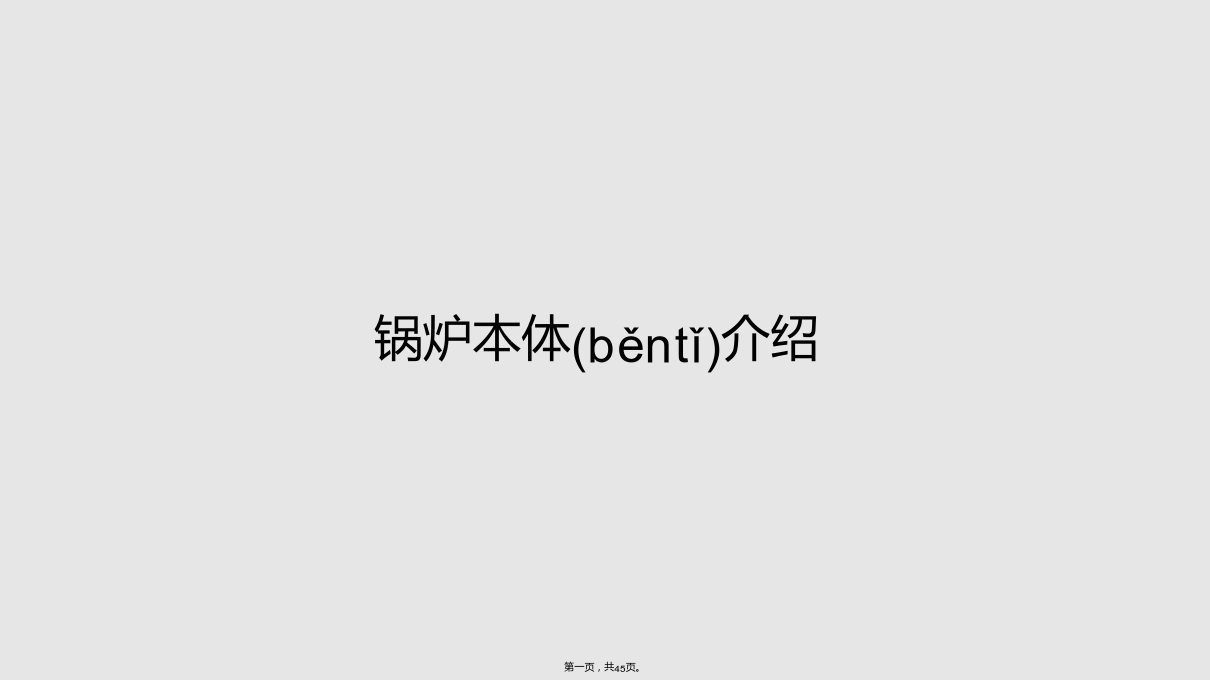

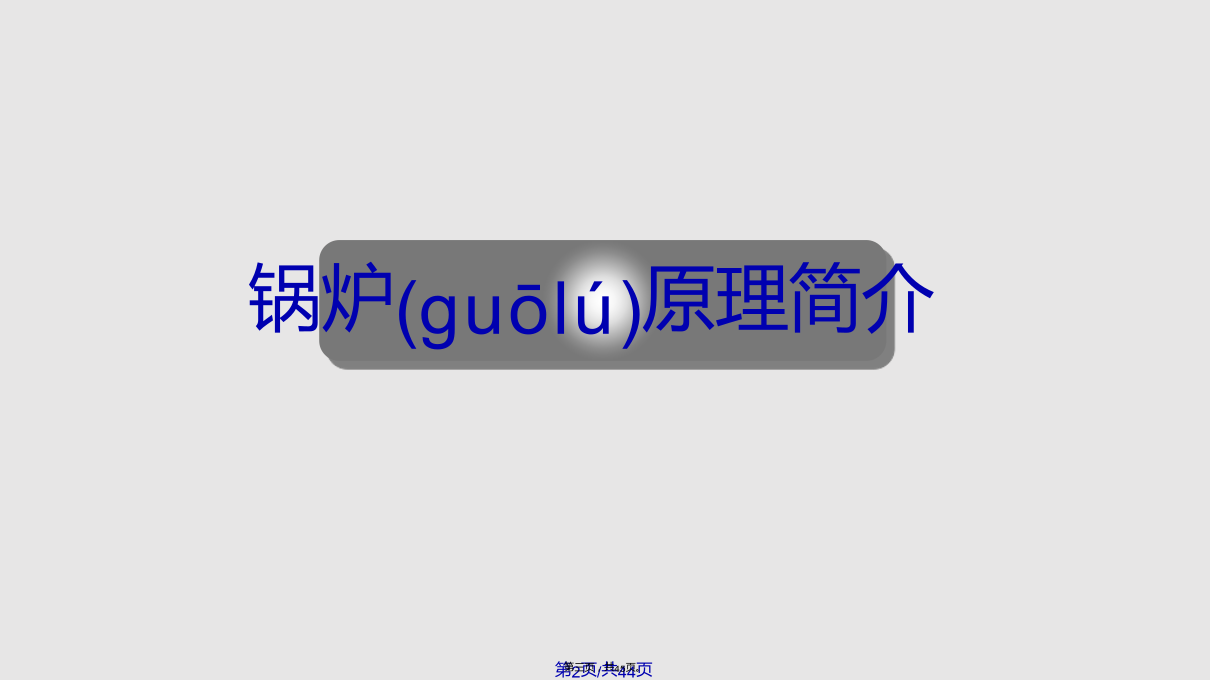

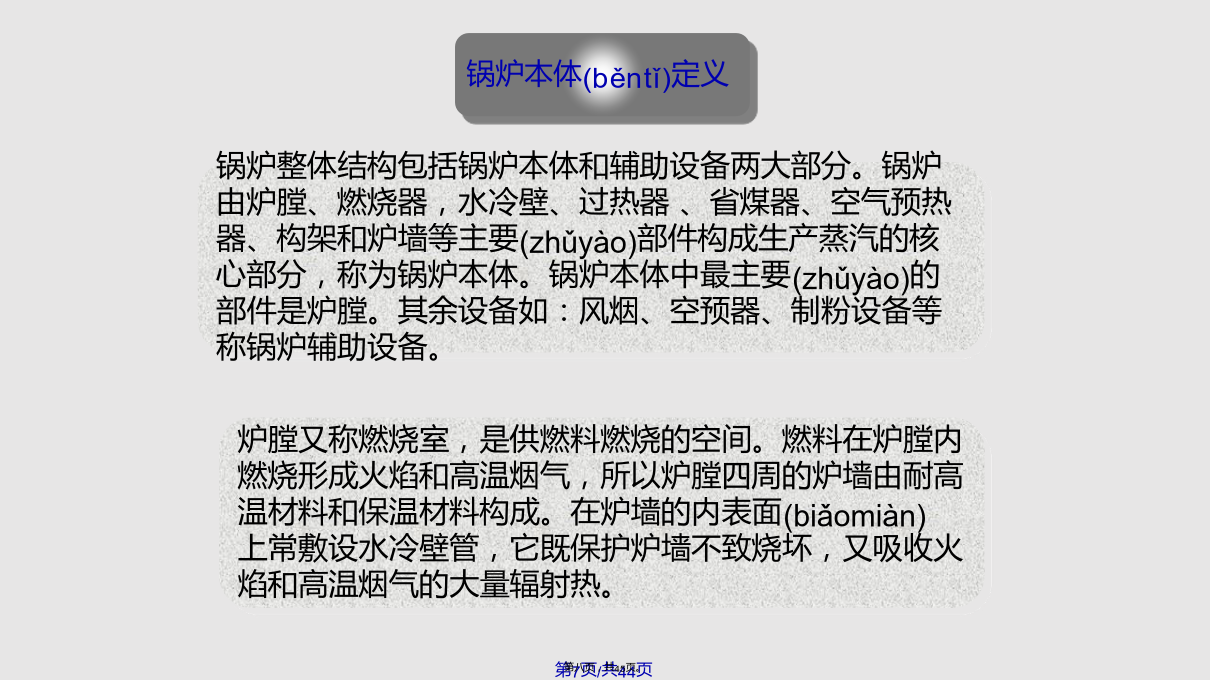

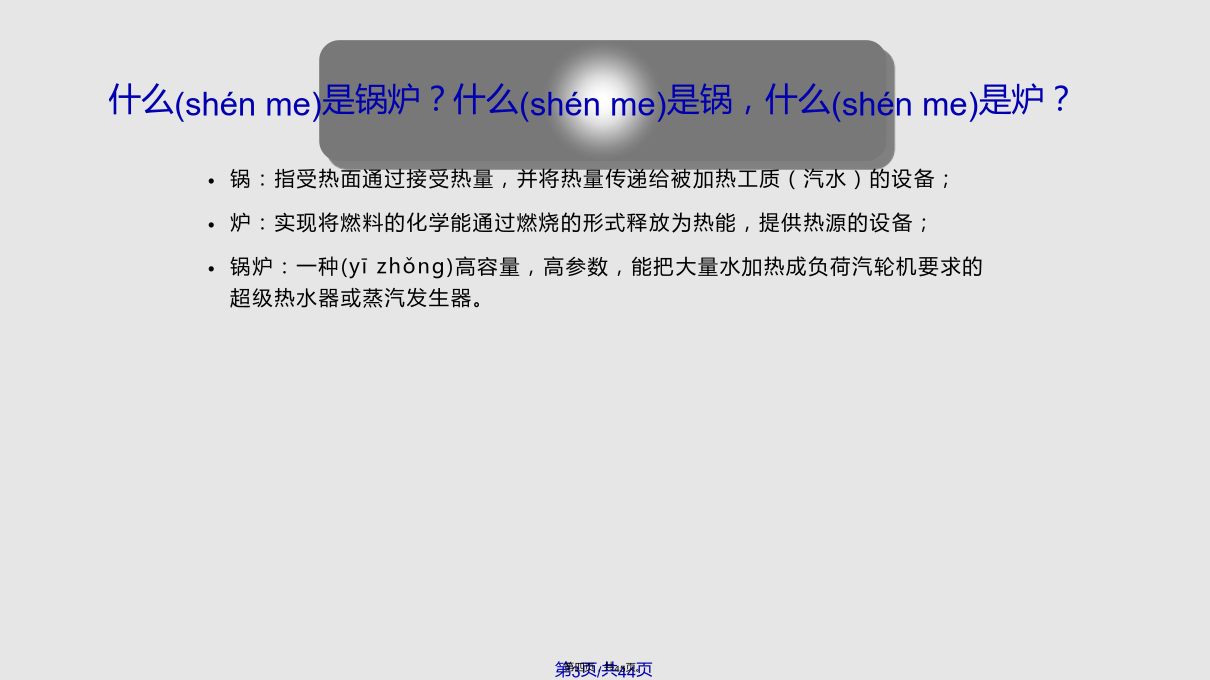

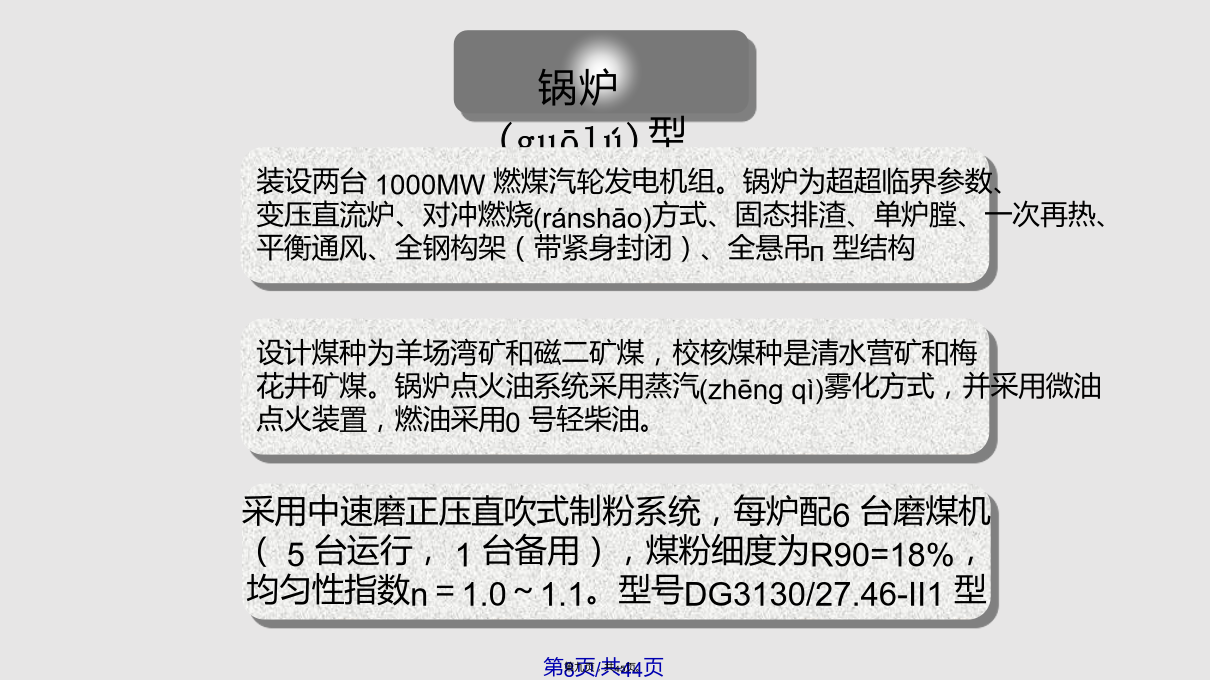

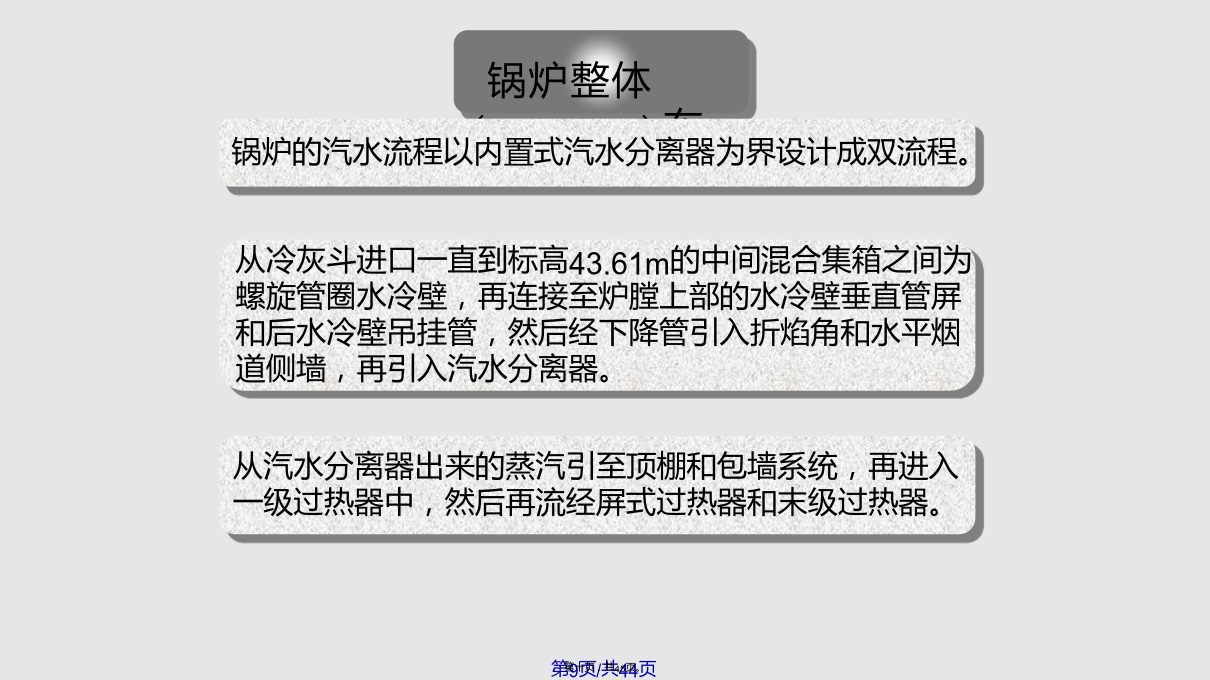

锅炉本体介绍锅炉原理简介锅炉原理简介什么是锅炉？什么是锅，什么是炉？超临界直流炉概念(gàiniàn)锅炉本体布置的典型结构锅炉本体定义采用前后墙对冲燃烧(ránshāo)方式，燃烧(ránshāo)器布置图见图10。锅炉燃烧系统采用前后墙对冲燃烧(ránshāo)，燃烧(ránshāo)器采用新型的DBC-OPCC型低NOx旋流煤粉燃烧(ránshāo)器。主要参数省煤器来自启动分离器的蒸汽由连接管进入顶棚过热器入口集箱。顶棚分为前、中、后三段。炉膛上部屏式过热器区域为顶棚过热器前段；炉膛折焰角高温过热器和水平烟道高温再热器区域为顶棚过热器中段，以后墙凝渣管后300mm处为界；后竖井区域为顶棚过热器后段蒸汽从顶棚出口集箱通过连接管分别引入中隔墙、前、后包墙入口集箱，通过包墙管加热后分别到包墙出口集箱。各包墙出口集箱之间互相不连通，由包墙过热器出口连接管引入锅炉两侧的包墙出口混合集箱，再由包墙出口混合集箱顶部引出连接管至低温过热器进口集箱包墙过热器均为全焊接膜式壁结构。低过进口连接管从两端送入低温过热器进口集箱。低温过热器布置在后竖井(shùjǐng)后烟道内，分为水平段和垂直出口段。整个低温过热器为顺列布置，蒸汽与烟气逆流换热。低温过热器水平段管组通过省煤器吊挂管悬吊在大板梁上，垂直出口段通过与低温过热器出口集箱相连而由集箱吊架悬吊在大板梁上，低温过热器进口集箱从第一象限垂直引出了吊挂管向上穿出顶棚后引至低过出口集箱，通过吊挂管垂直段上方处的吊点将荷载传至锅炉顶板上。经过低温过热器加热后，蒸汽经低过出口连接管、一级减温器及屏过进口连接管后引入屏过进口混合集箱，混合集箱与若干只分配集箱相连。辐射式屏式过热器布置在炉膛上部区域，在炉深方向布置了2排，两排屏之间紧挨着布置，每一排管屏沿炉宽方向布置若干片屏。屏式过热器管屏入口段与出口段采用不同的管子壁厚，内外圈管采用不同的管子规格为保证管屏的平整，防止管子的出列和错位及焦渣的生成，屏式过热器布置有定位滑动块等结构，定位滑动块采用ZG1Cr20Ni14Si2不锈钢材料，可靠性高。示意图如下。高过蛇形管位于折焰角上部，沿炉宽方向布置，相邻的两片管屏与同一个高过进、出口分配集箱相接。高温过热器蛇形管均由集箱承重并由集箱吊杆传至大板梁上。为保证管屏的平整，防止管子的出列和错位及焦渣的生成，高过蛇形管间布置有定位滑动块，定位滑动块采用ZG1Cr20Ni14Si2，可靠性高为减小流量偏差使同屏各管的壁温比较接近，在高过进口分配集箱上管排的入口处除最外圈管子外均设置了不同(bùtónɡ)尺寸的节流圈高温再热器汽温调节(tiáojié)汽温调节(tiáojié)主汽温调节：1、调整煤水比。思考：如何调整煤水比？2、调整减温水流量。思考：减温水流量过大还是调不下来怎么办？3、其他调整手段。用风门挡板调节汽温，用一次风压调整汽温，合理吹灰器调整汽温。再热汽温调节：1、用再热器烟气挡板调节。2、用再热器减温水调节。3、其它细调手段。配风来调汽温，风量来调汽温，合理吹灰来调汽温，磨煤机出口风温，炉膛负压等。思考：启动初期主汽温高怎么调节，正常情况(qíngkuàng)下汽温高怎么调节？区别在哪里？锅炉重要(zhòngyào)保护压力保护：在过热器出口管道上装设了2只动力控制泄放阀（PCV阀），两只安全阀，在屏式过热器进口管道上装设了6只安全阀。出口管道PCV阀和安全阀的整定压力幅度低于进口管道安全阀的整定压力幅度，因此当锅炉超压引起出口管道PCV阀和安全阀启跳时，能确保整个过热器系统中总有足够的蒸汽流过，而出口管道PCV阀的整定压力幅度低于过热器出口安全阀，使安全阀免于经常动作而得到保护。温度监测保护：水冷壁系统、过热器系统的温度测点是锅炉在启停、运行(yùnxíng)时对蒸汽温度和管子金属壁温进行监视和保护的重要手段。水冷壁系统、过热器系统蒸汽温度的监视是通过设置在系统管道上不同位置的热电偶来实现的，管子金属壁温的监视是通过装设在水冷壁、过热器各级受热面出口段的壁温测点来实现的再热器进、出口管道上分别设置了8只和2只弹簧安全阀。再热器出口管道上的安全阀整定压力低于再热器进口管道上的安全阀整定压力出口管道上的安全阀先起跳，安全阀动作时，再热器中有足够的蒸汽流过，确保再热器得到有效(yǒuxiào)的保护。再热蒸汽温度的监视是通过设置在再热器系统上的热电偶来实现的，管子金属壁温的监视是通过再热器管出口的壁温测点来实现的。另外，在锅炉启动初期，还通过炉膛出口
