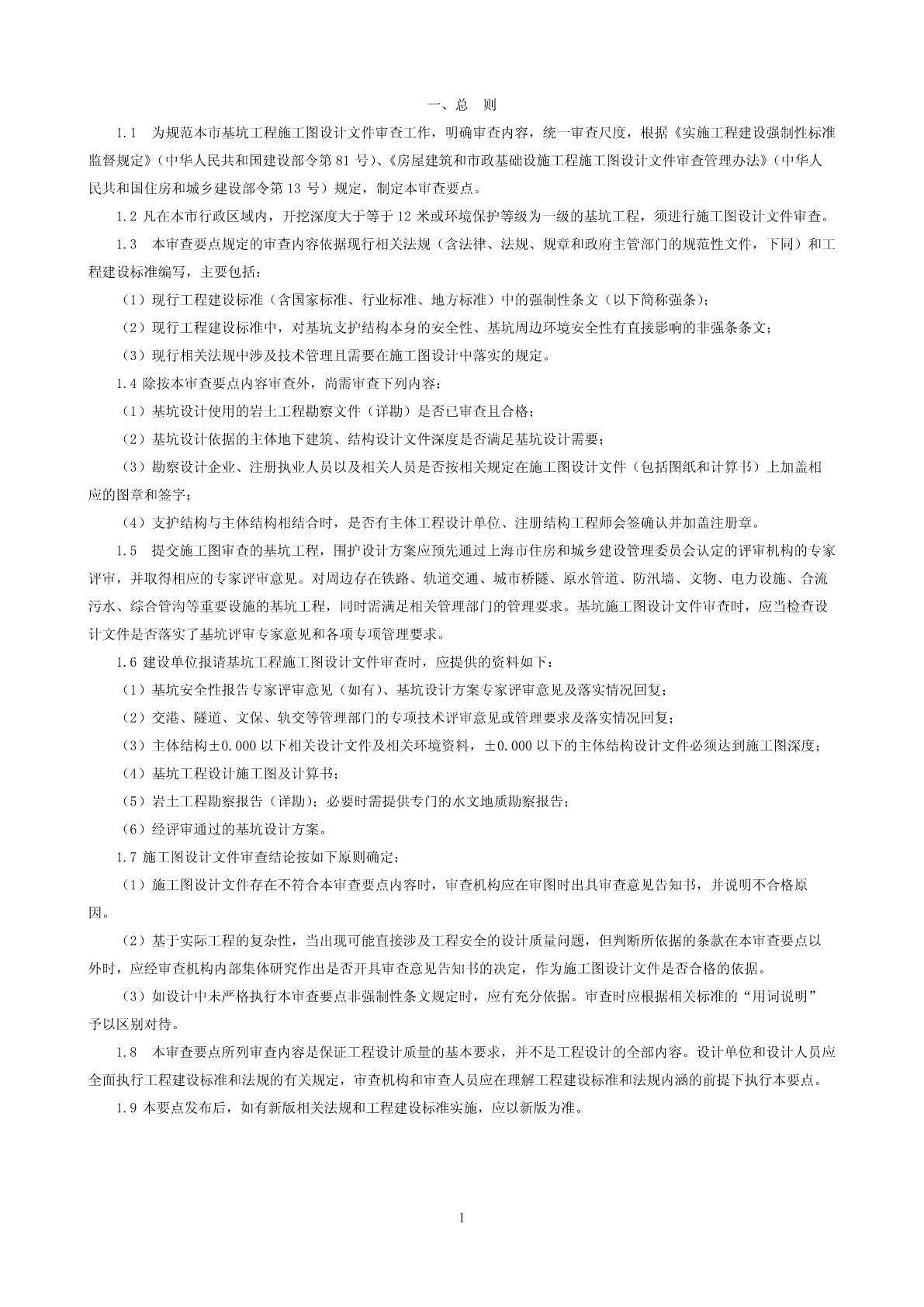

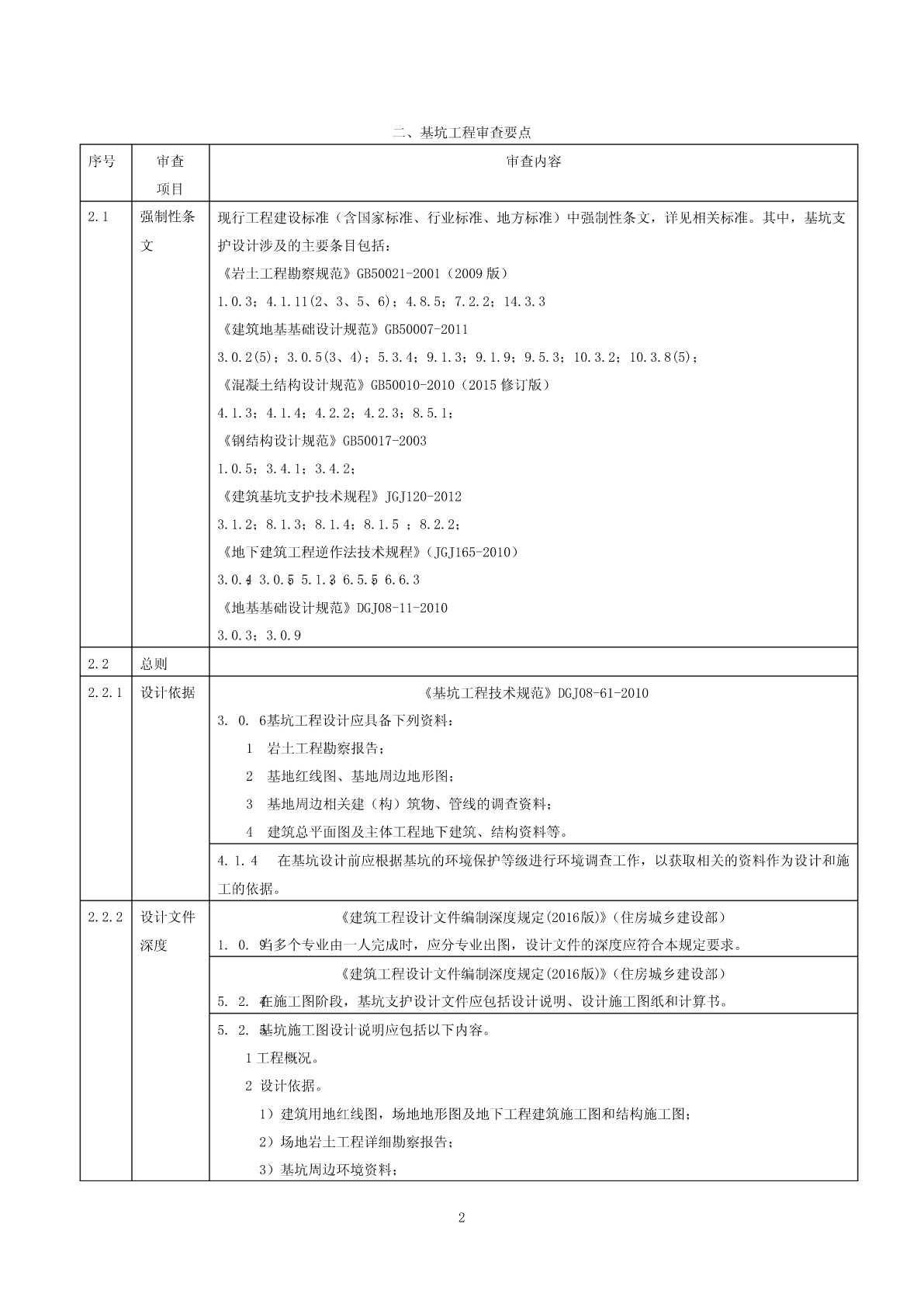

上海市基坑工程施工图设计文件技术审查要点上海市住房和城乡建设管理委员会二〇一七年十一月前言受上海市住房和城乡建设管理委员会委托，上海市建设工程设计文件审查管理事务中心、上海市勘察设计行业协会审图分会组织上海慧凯建筑工程审图有限公司等单位的专家，认真总结了上海市基坑工程施工图设计和审查的实践经验，深入研究了住房城乡建设部《岩土工程勘察文件技术审查要点》（建质函〔2013〕87号）编制原则，以上海市《基坑工程技术规范》DGJ08-61-2010等为依据，在广泛征求了有关行政管理部门、施工图审查机构、勘察设计单位意见的基础上，经反复讨论和修改，编制了《上海市基坑工程施工图设计文件技术审查要点》。在本要点执行过程中如发现需修改和补充之处，请及时向上海市建设工程设计文件审查管理事务中心、上海市勘察设计行业协会审图分会反馈，以供今后修订时参考。《上海市基坑工程施工图设计文件技术审查要点》自发布之日起执行。目录一、总则1二、基坑工程审查要点22.1强制性条文22.2总则22.2.1设计依据22.2.2设计文件深度22.2.3基本规定42.3土压力和水压力52.4基坑稳定性62.5水泥土重力式围护墙112.6板式支护体系围护墙122.6.1一般规定122.6.2地下连续墙142.6.3灌注桩排桩围护墙142.6.4型钢水泥土搅拌墙142.7支撑152.7.1一般规定152.7.2支撑结构152.7.3支撑立柱和立柱桩162.8支护结构与主体结构相结合及逆作法162.8.1一般规定172.8.2两墙合一172.8.3结构水平构件与支撑相结合172.8.4竖向支承结构相结合182.9基坑土体加固182.10地下水控制182.11基坑开挖192.12环境影响分析与保护措施192.13基坑监测192.14政府文件和法规192.14.1设计依据202.14.2专项审查202.14.3设计深度222.14.4技术规定22三、引用标准名录及条款号230一、总则1.1为规范本市基坑工程施工图设计文件审查工作，明确审查内容，统一审查尺度，根据《实施工程建设强制性标准监督规定》（中华人民共和国建设部令第81号）、《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（中华人民共和国住房和城乡建设部令第13号）规定，制定本审查要点。1.2凡在本市行政区域内，开挖深度大于等于12米或环境保护等级为一级的基坑工程，须进行施工图设计文件审查。1.3本审查要点规定的审查内容依据现行相关法规（含法律、法规、规章和政府主管部门的规范性文件，下同）和工程建设标准编写，主要包括：（1）现行工程建设标准（含国家标准、行业标准、地方标准）中的强制性条文（以下简称强条）；（2）现行工程建设标准中，对基坑支护结构本身的安全性、基坑周边环境安全性有直接影响的非强条条文；（3）现行相关法规中涉及技术管理且需要在施工图设计中落实的规定。1.4除按本审查要点内容审查外，尚需审查下列内容：（1）基坑设计使用的岩土工程勘察文件（详勘）是否已审查且合格；（2）基坑设计依据的主体地下建筑、结构设计文件深度是否满足基坑设计需要；（3）勘察设计企业、注册执业人员以及相关人员是否按相关规定在施工图设计文件（包括图纸和计算书）上加盖相应的图章和签字；（4）支护结构与主体结构相结合时，是否有主体工程设计单位、注册结构工程师会签确认并加盖注册章。1.5提交施工图审查的基坑工程，围护设计方案应预先通过上海市住房和城乡建设管理委员会认定的评审机构的专家评审，并取得相应的专家评审意见。对周边存在铁路、轨道交通、城市桥隧、原水管道、防汛墙、文物、电力设施、合流污水、综合管沟等重要设施的基坑工程，同时需满足相关管理部门的管理要求。基坑施工图设计文件审查时，应当检查设计文件是否落实了基坑评审专家意见和各项专项管理要求。1.6建设单位报请基坑工程施工图设计文件审查时，应提供的资料如下：（1）基坑安全性报告专家评审意见（如有）、基坑设计方案专家评审意见及落实情况回复；（2）交港、隧道、文保、轨交等管理部门的专项技术评审意见或管理要求及落实情况回复；（3）主体结构±0.000以下相关设计文件及相关环境资料，±0.000以下的主体结构设计文件必须达到施工图深度；（4）基坑工程设计施工图及计算书；（5）岩土工程勘察报告（详勘）；必要时需提供专门的水文地质勘察报告；（6）经评审通过的基坑设计方案。1.7施工图设计文件审查结论按如下原则确定：（1）施工图设计文件存在不符合本审查要点内
