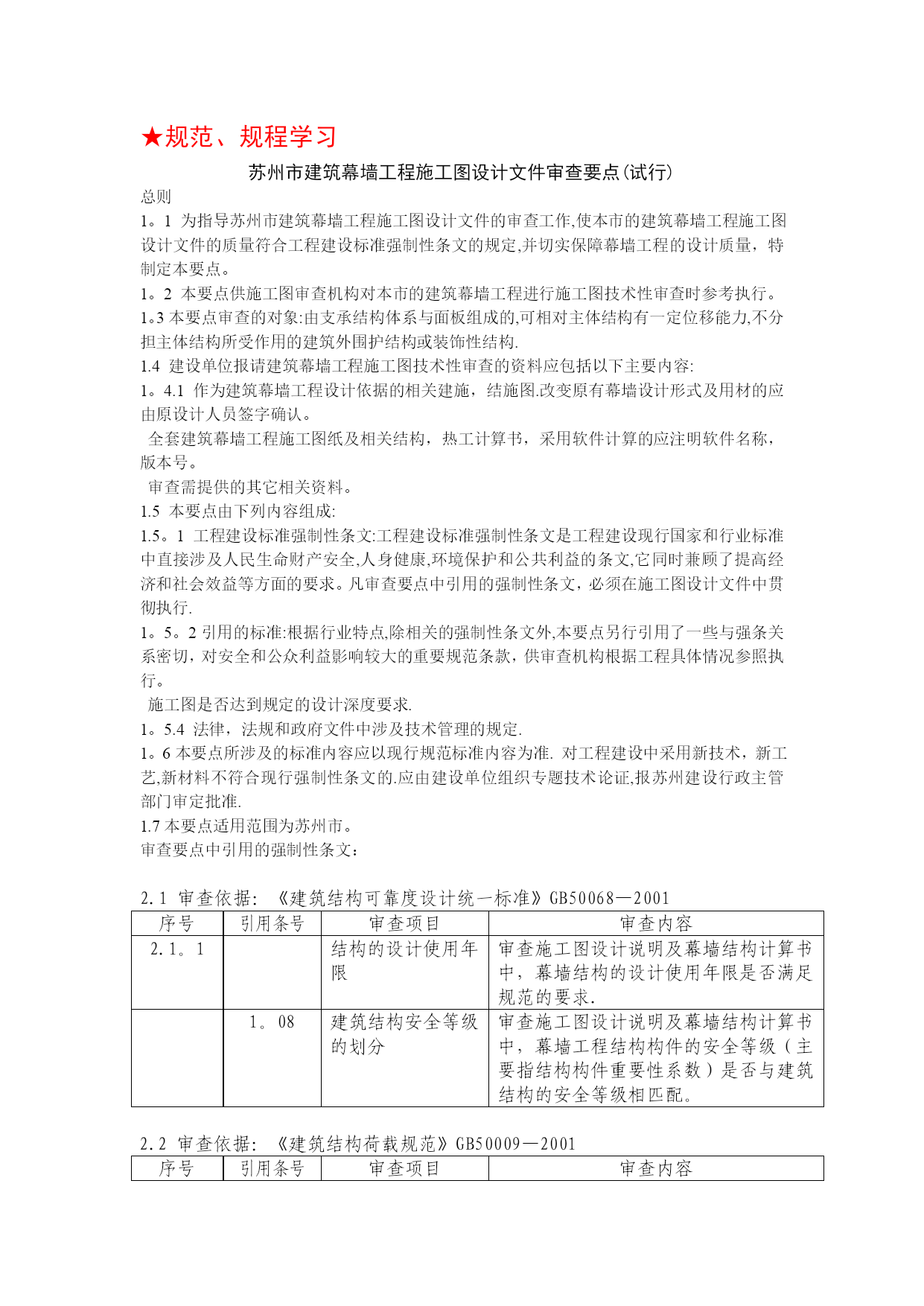

苏州市建筑幕墙工程施工图设计文件审查要点(可以直接使用，可编辑优秀版资料，欢迎下载）★规范、规程学习苏州市建筑幕墙工程施工图设计文件审查要点(试行)总则1。1为指导苏州市建筑幕墙工程施工图设计文件的审查工作,使本市的建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定,并切实保障幕墙工程的设计质量，特制定本要点。1。2本要点供施工图审查机构对本市的建筑幕墙工程进行施工图技术性审查时参考执行。1。3本要点审查的对象:由支承结构体系与面板组成的,可相对主体结构有一定位移能力,不分担主体结构所受作用的建筑外围护结构或装饰性结构.1.4建设单位报请建筑幕墙工程施工图技术性审查的资料应包括以下主要内容:1。4.1作为建筑幕墙工程设计依据的相关建施，结施图.改变原有幕墙设计形式及用材的应由原设计人员签字确认。全套建筑幕墙工程施工图纸及相关结构，热工计算书，采用软件计算的应注明软件名称，版本号。审查需提供的其它相关资料。1.5本要点由下列内容组成:1.5。1工程建设标准强制性条文:工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全,人身健康,环境保护和公共利益的条文,它同时兼顾了提高经济和社会效益等方面的要求。凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行.1。5。2引用的标准:根据行业特点,除相关的强制性条文外,本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。施工图是否达到规定的设计深度要求.1。5.4法律，法规和政府文件中涉及技术管理的规定.1。6本要点所涉及的标准内容应以现行规范标准内容为准.对工程建设中采用新技术，新工艺,新材料不符合现行强制性条文的.应由建设单位组织专题技术论证,报苏州建设行政主管部门审定批准.1.7本要点适用范围为苏州市。审查要点中引用的强制性条文：2.1审查依据：《建筑结构可靠度设计统一标准》GB50068—2001序号引用条号审查项目审查内容2.1。1结构的设计使用年限审查施工图设计说明及幕墙结构计算书中，幕墙结构的设计使用年限是否满足规范的要求.1。08建筑结构安全等级的划分审查施工图设计说明及幕墙结构计算书中，幕墙工程结构构件的安全等级（主要指结构构件重要性系数）是否与建筑结构的安全等级相匹配。2.2审查依据：《建筑结构荷载规范》GB50009—2001序号引用条号审查项目审查内容2。2。13.1。23.2。33.2。5荷载代表值、基本组合规则、荷载分项系数审查幕墙结构计算书中不同荷载采用的代表值、所取的技术条件、荷载分项系数是否符合要求。7。1.17.1。2风荷载标准值基本风压审查幕墙结构计算书中基本风压、计算部位的风荷载的取值是否正确。2.3审查依据：《建筑抗震设计规范》GB50011-2001序号引用条号审查项目审查内容3。1。1抗震设防分类和设防标准审查施工图设计说明及幕墙结构计算书中选定的抗震设防类别是否符合规范要求。2.3。23。7。1非结构构件的抗震设计审查幕墙结构计算书中是否针对幕墙构件及幕墙构件与结构主体的连接部位进行了抗震设计，并符合要求。2。3。35。1。4地震影响系数审查幕墙结构计算书中地震影响系数的取值是否符合规范要求。2.4审查依据：《公共建筑节能设计标准》GB50189-2005序号引用条号审查项目审查内容2.4。14.2。2围护结构的热工性能审查幕墙热工计算书中，幕墙的传热系数、遮阳系数是否符合规范要求。2.4。24。2.4窗墙面积比及玻璃的可见光透射比审查建筑每个朝向的窗墙比及玻璃的可见光透射比是否符合规范要求.2.5审查依据：《建筑物防雷设计规范》GB50057—94(2000版）序号引用条号审查项目审查内容2.0。1～2。0.4建筑物的防雷分类审查施工图设计说明中建筑物的防雷分类是否符合规范要求.2。5。23.1。13。1.23。3.103。4.10幕墙应采取的相应防雷措施审查是否按规范要求采取了相应的防雷措施，尤其是高度超过45M的第二类防雷建筑物，高度超过60M的第三类防雷建筑物的防侧击和等电位的保护措施。2。6审查依据：《钢结构设计规范》GB50017-2003序号引用条号审查项目审查内容2。6。11.05钢材牌号、连接材料、焊缝形式等审查施工图设计说明中是否按要求标注了钢材牌号、连接材料的型号(或钢号）、焊缝形式、焊缝质量等级等的施工要求。2.6。23。1.2～3.1.5、3.2。1钢结构承重结构的承载能力、挠度、安全等级等审查幕墙所涉及钢结构部分的结构计算，其中结构承载能力、挠度、安全等级、荷载取值和组合等是否符合规范要求.2。6。3钢结构承重结构的材料要求审查
