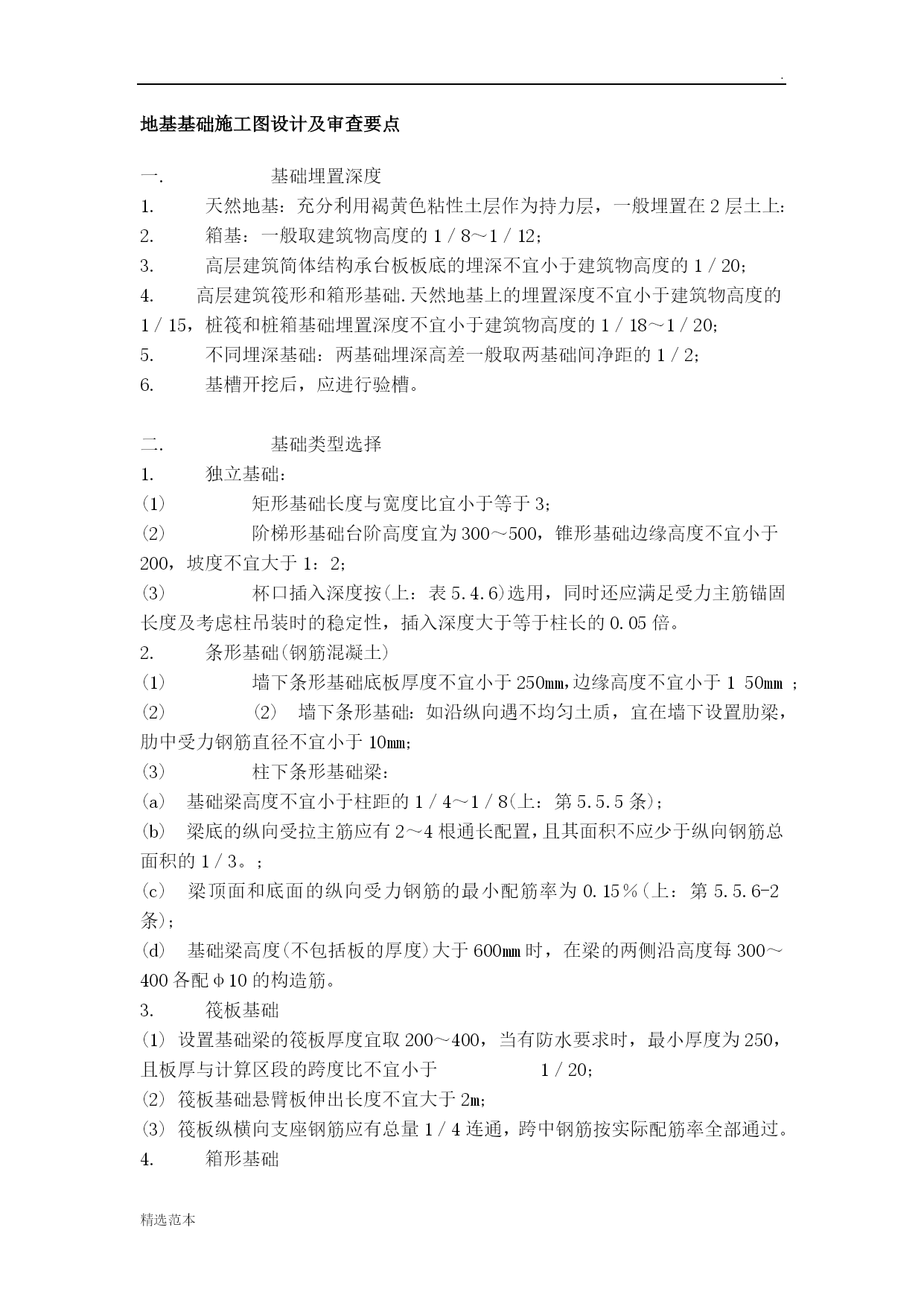

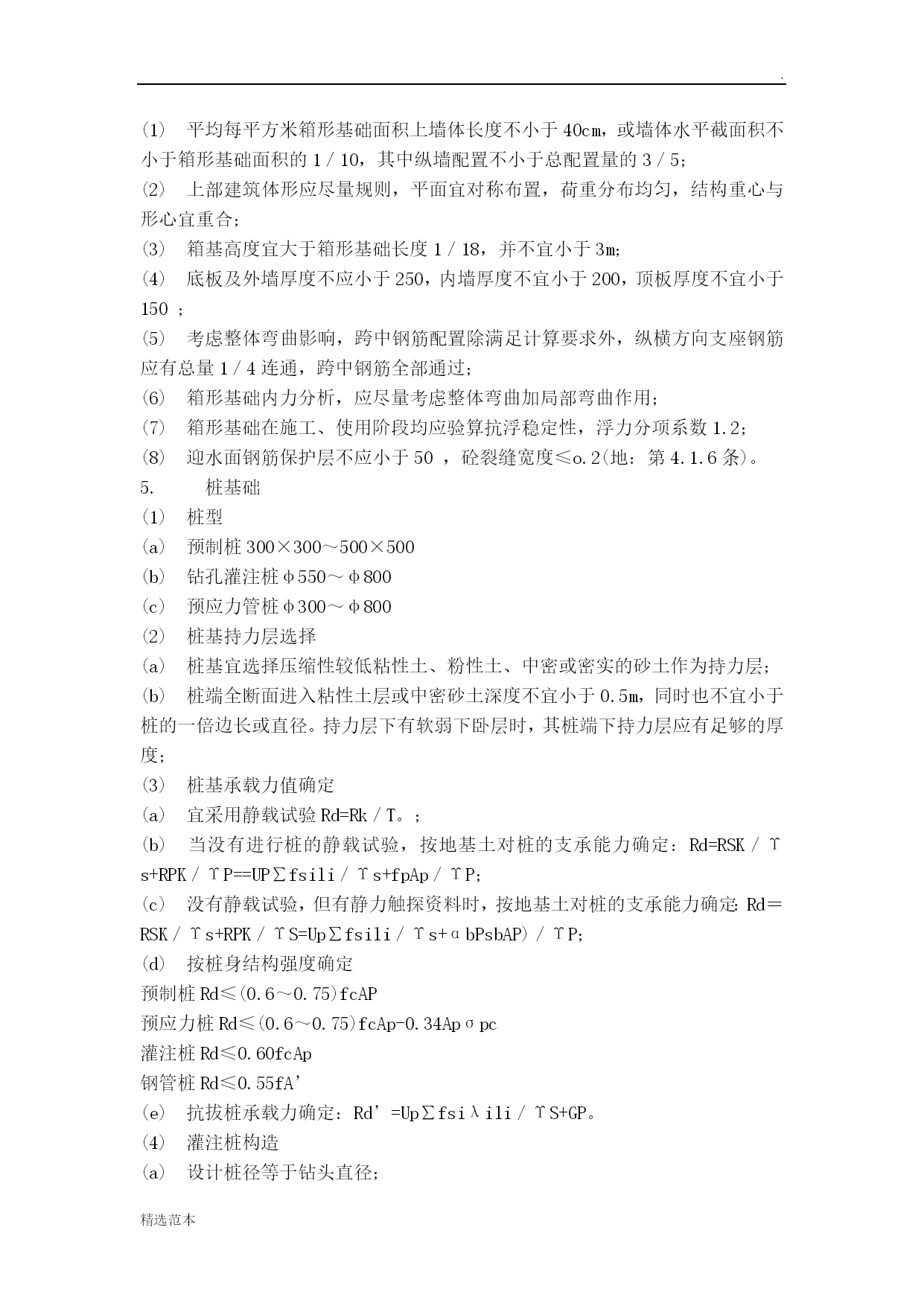

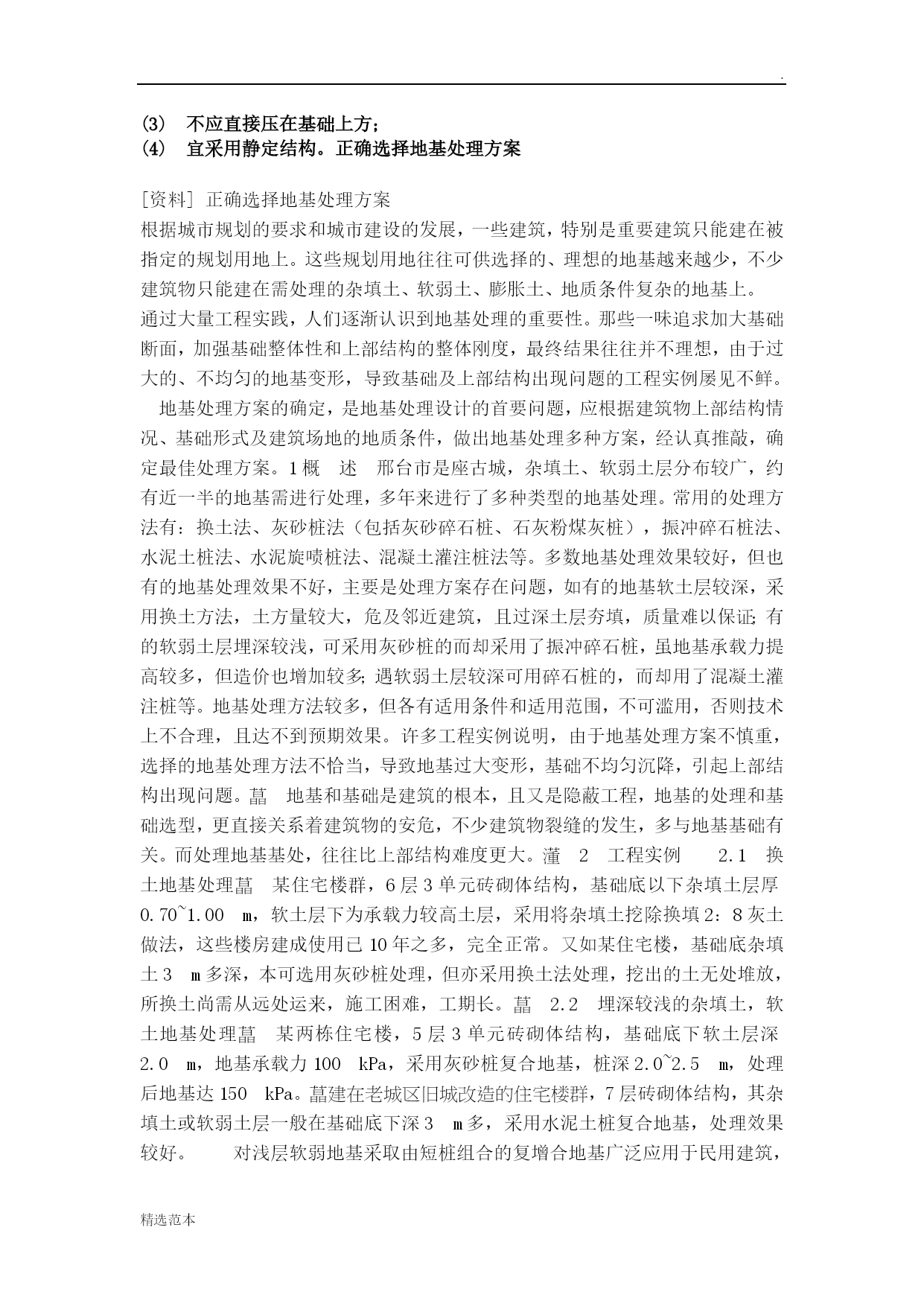

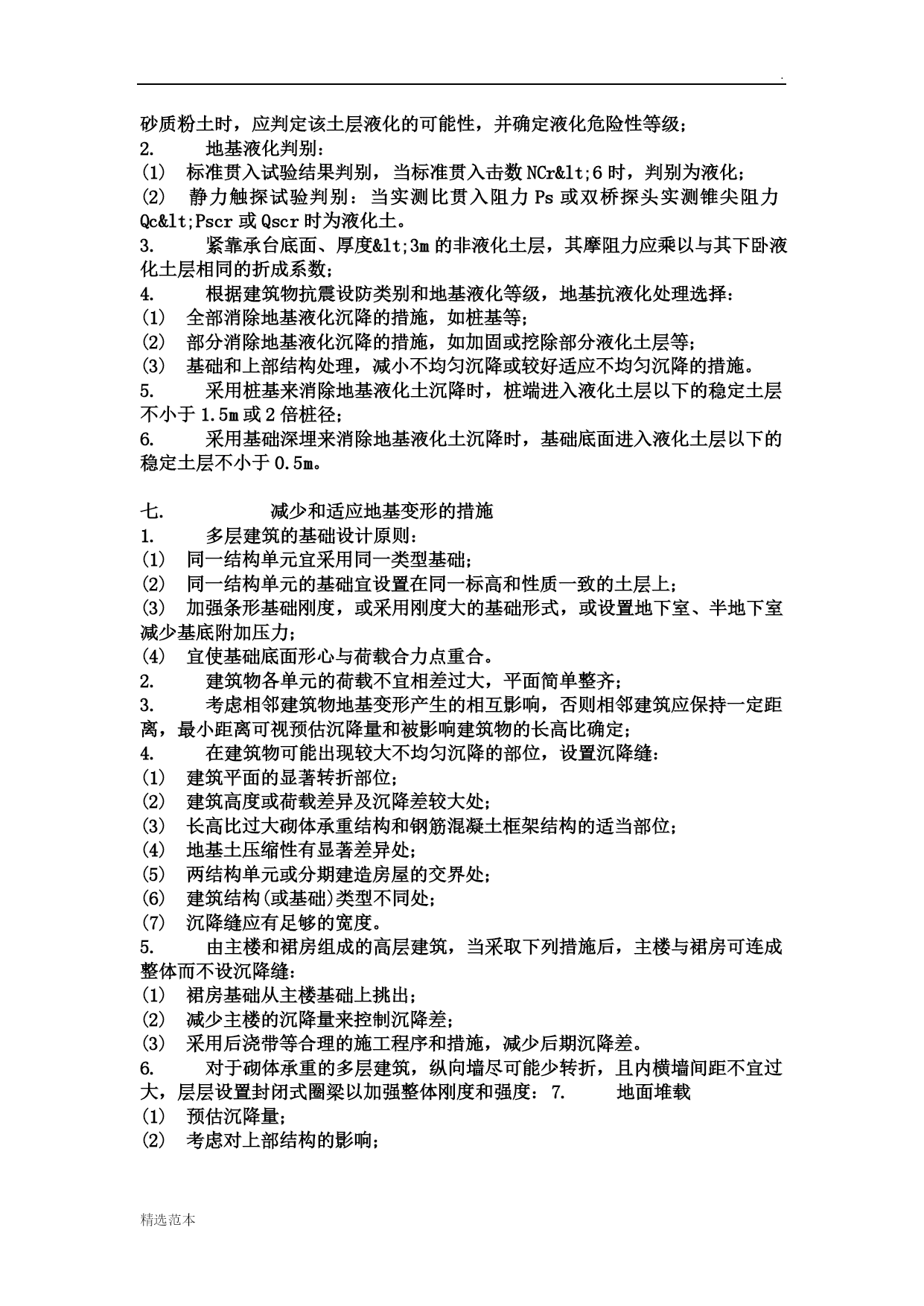

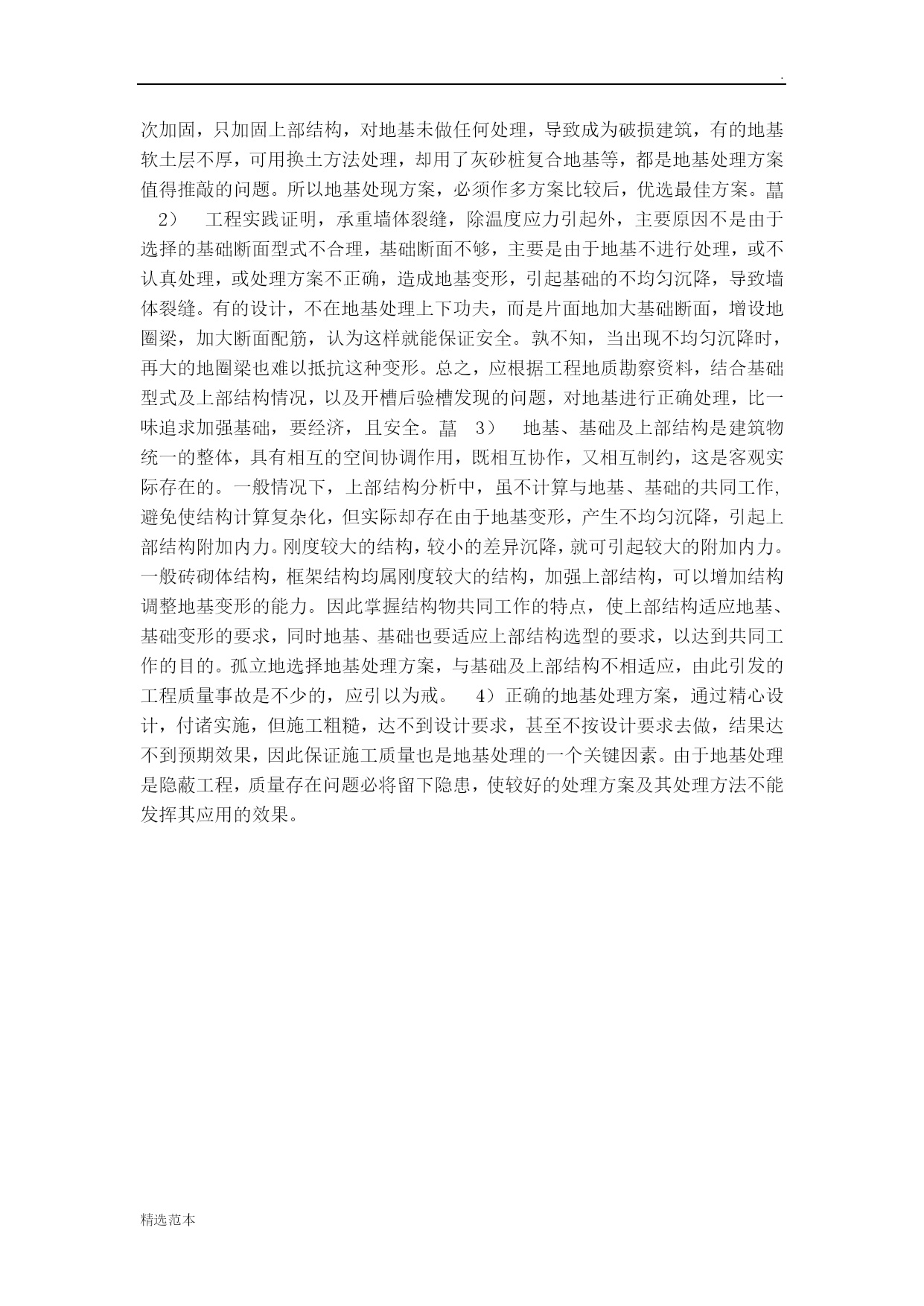

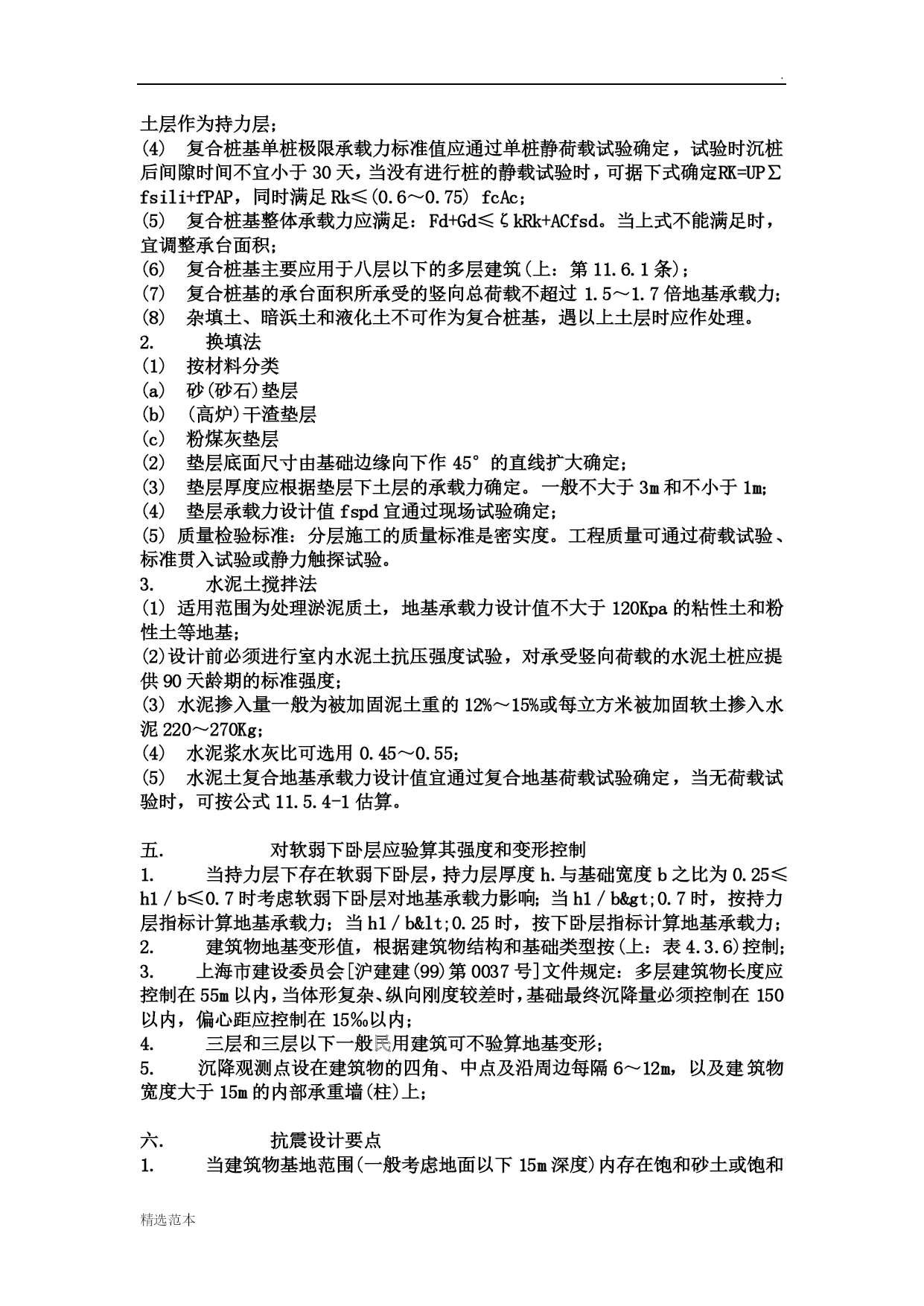

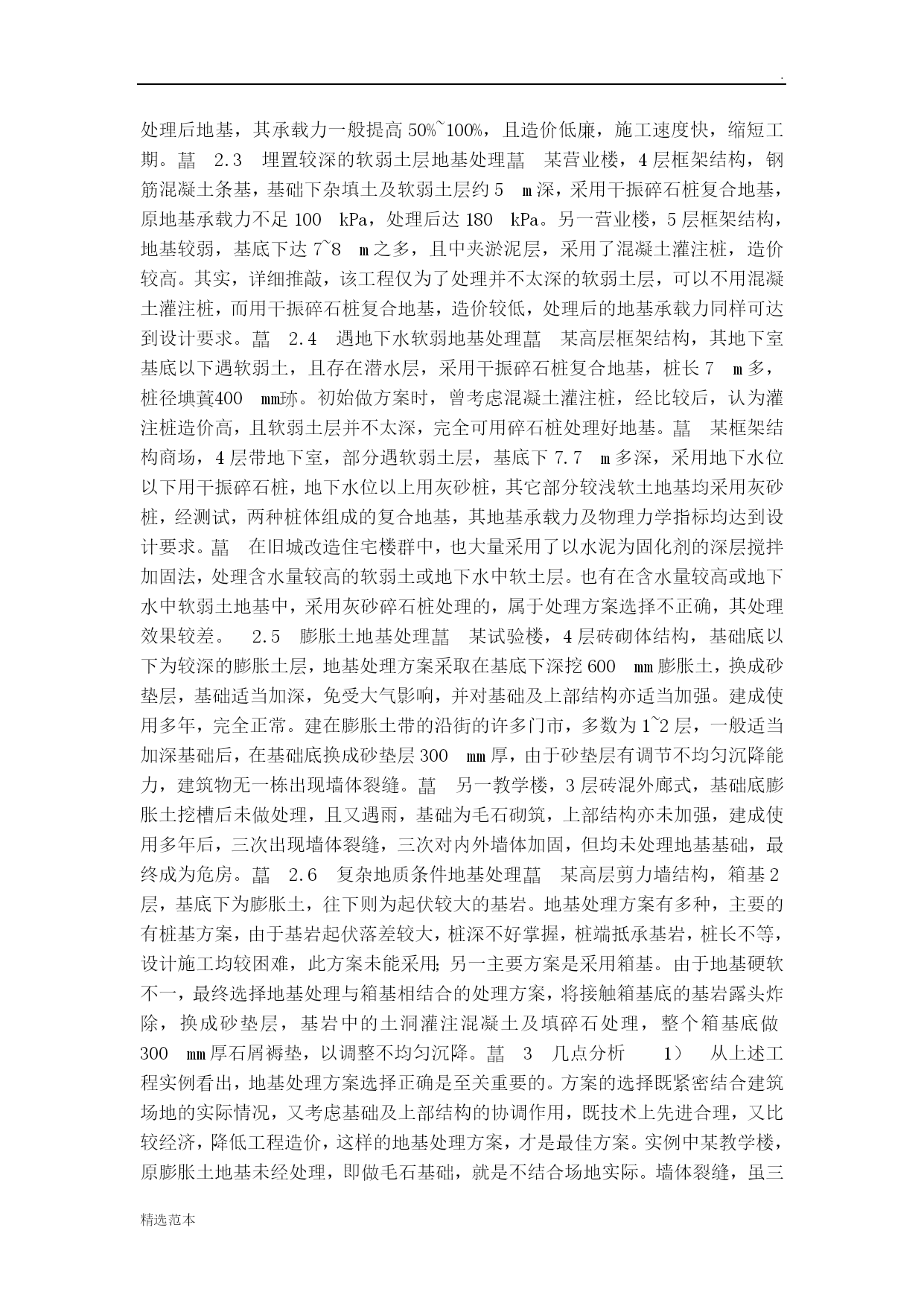

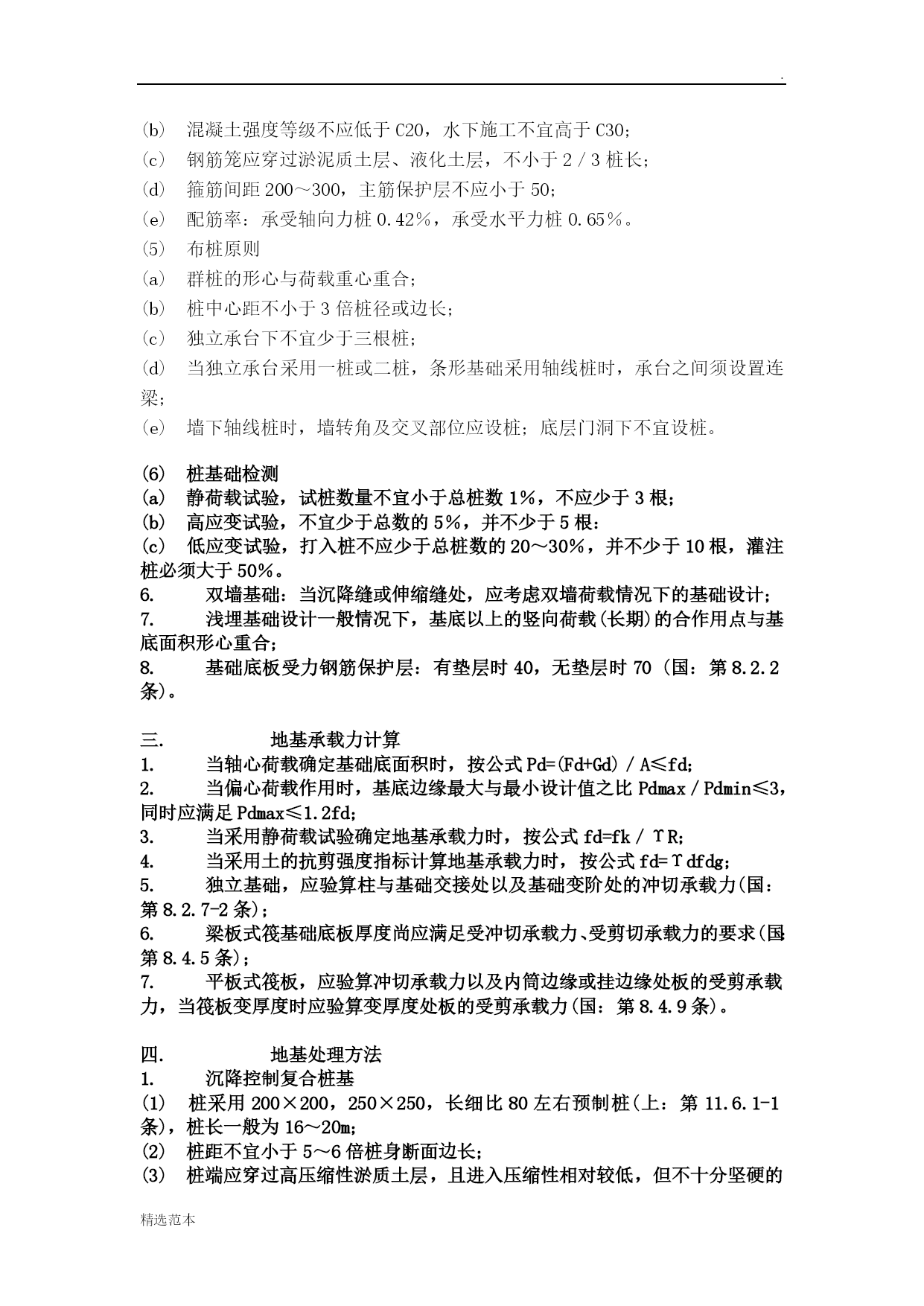

.精选范本地基基础施工图设计及审查要点一.基础埋置深度1.天然地基：充分利用褐黄色粘性土层作为持力层，一般埋置在2层土上：2.箱基：一般取建筑物高度的1／8～1／12；3.高层建筑简体结构承台板板底的埋深不宜小于建筑物高度的1／20；4.高层建筑筏形和箱形基础.天然地基上的埋置深度不宜小于建筑物高度的1／15，桩筏和桩箱基础埋置深度不宜小于建筑物高度的1／18～1／20；5.不同埋深基础：两基础埋深高差一般取两基础间净距的1／2；6.基槽开挖后，应进行验槽。二.基础类型选择1.独立基础：(1)矩形基础长度与宽度比宜小于等于3；(2)阶梯形基础台阶高度宜为300～500，锥形基础边缘高度不宜小于200，坡度不宜大于1：2；(3)杯口插入深度按(上：表5.4.6)选用，同时还应满足受力主筋锚固长度及考虑柱吊装时的稳定性，插入深度大于等于柱长的0.05倍。2.条形基础(钢筋混凝土)(1)墙下条形基础底板厚度不宜小于250mm，边缘高度不宜小于150mm；(2)(2)墙下条形基础：如沿纵向遇不均匀土质，宜在墙下设置肋梁，肋中受力钢筋直径不宜小于10mm；(3)柱下条形基础梁：(a)基础梁高度不宜小于柱距的1／4～1／8(上：第5.5.5条)；(b)梁底的纵向受拉主筋应有2～4根通长配置，且其面积不应少于纵向钢筋总面积的1／3。；(c)梁顶面和底面的纵向受力钢筋的最小配筋率为0.15％(上：第5.5.6-2条)；(d)基础梁高度(不包括板的厚度)大于600mm时，在梁的两侧沿高度每300～400各配φ10的构造筋。3.筏板基础(1)设置基础梁的筏板厚度宜取200～400，当有防水要求时，最小厚度为250，且板厚与计算区段的跨度比不宜小于1／20；(2)筏板基础悬臂板伸出长度不宜大于2m；(3)筏板纵横向支座钢筋应有总量1／4连通，跨中钢筋按实际配筋率全部通过。4.箱形基础(1)平均每平方米箱形基础面积上墙体长度不小于40cm，或墙体水平截面积不小于箱形基础面积的1／10，其中纵墙配置不小于总配置量的3／5；(2)上部建筑体形应尽量规则，平面宜对称布置，荷重分布均匀，结构重心与形心宜重合；(3)箱基高度宜大于箱形基础长度1／18，并不宜小于3m；(4)底板及外墙厚度不应小于250，内墙厚度不宜小于200，顶板厚度不宜小于150；(5)考虑整体弯曲影响，跨中钢筋配置除满足计算要求外，纵横方向支座钢筋应有总量1／4连通，跨中钢筋全部通过；(6)箱形基础内力分析，应尽量考虑整体弯曲加局部弯曲作用；(7)箱形基础在施工、使用阶段均应验算抗浮稳定性，浮力分项系数1.2；(8)迎水面钢筋保护层不应小于50，砼裂缝宽度≤o.2(地：第4.1.6条)。5.桩基础(1)桩型(a)预制桩300×300～500×500(b)钻孔灌注桩φ550～φ800(c)预应力管桩φ300～φ800(2)桩基持力层选择(a)桩基宜选择压缩性较低粘性土、粉性土、中密或密实的砂土作为持力层；(b)桩端全断面进入粘性土层或中密砂土深度不宜小于0.5m，同时也不宜小于桩的一倍边长或直径。持力层下有软弱下卧层时，其桩端下持力层应有足够的厚度；(3)桩基承载力值确定(a)宜采用静载试验Rd=Rk／T。；(b)当没有进行桩的静载试验，按地基土对桩的支承能力确定：Rd=RSK／Υs+RPK／ΥP==UP∑fsili／Υs+fpAp／ΥP；(c)没有静载试验，但有静力触探资料时，按地基土对桩的支承能力确定：Rd＝RSK／Υs+RPK／ΥS=Up∑fsili／Υs+αbPsbAP)／ΥP；(d)按桩身结构强度确定预制桩Rd≤(0.6～0.75)fcAP预应力桩Rd≤(0.6～0.75)fcAp-0.34Apσpc灌注桩Rd≤0.60fcAp钢管桩Rd≤0.55fA’(e)抗拔桩承载力确定：Rd’=Up∑fsiλili／ΥS+GP。(4)灌注桩构造(a)设计桩径等于钻头直径；(b)混凝土强度等级不应低于C20，水下施工不宜高于C30；(c)钢筋笼应穿过淤泥质土层、液化土层，不小于2／3桩长；(d)箍筋间距200～300，主筋保护层不应小于50；(e)配筋率：承受轴向力桩0.42％，承受水平力桩0.65％。(5)布桩原则(a)群桩的形心与荷载重心重合；(b)桩中心距不小于3倍桩径或边长；(c)独立承台下不宜少于三根桩；(d)当独立承台采用一桩或二桩，条形基础采用轴线桩时，承台之间须设置连梁；(e)墙下轴线桩时，墙转角及交叉部位应设桩；底层门洞下不宜设桩。(6)桩基础检测(a)静荷载试验，试桩数量不宜小于总桩数1％，不应少于3根；(b)高应变试验，不宜少于总数的5％，并不少于5根：(c)低应变试验，打入桩不应少于总桩数的20～30％，并不少于10根，灌注桩必须大于50％。6.双墙
