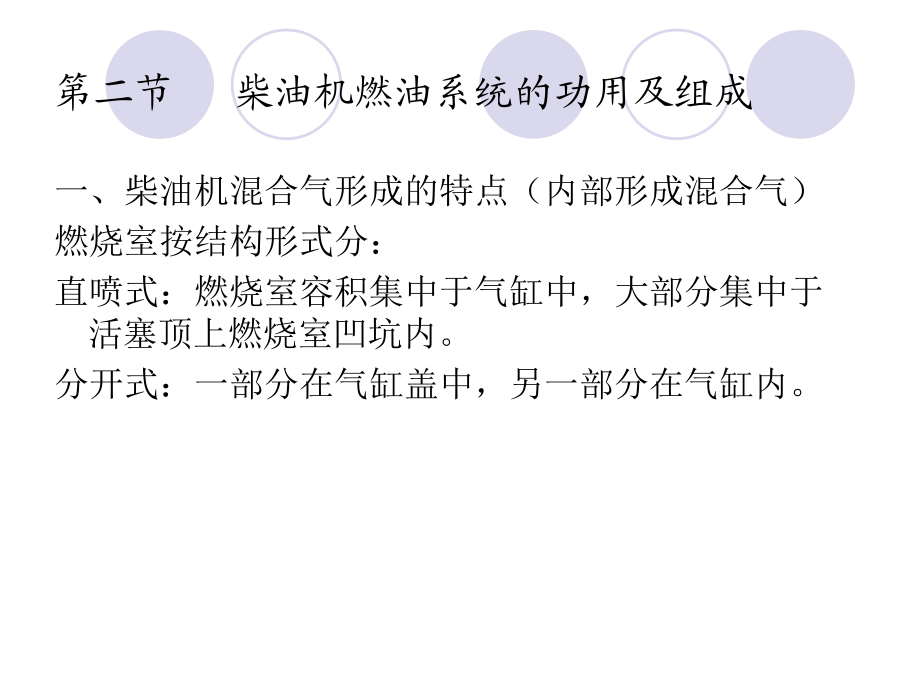

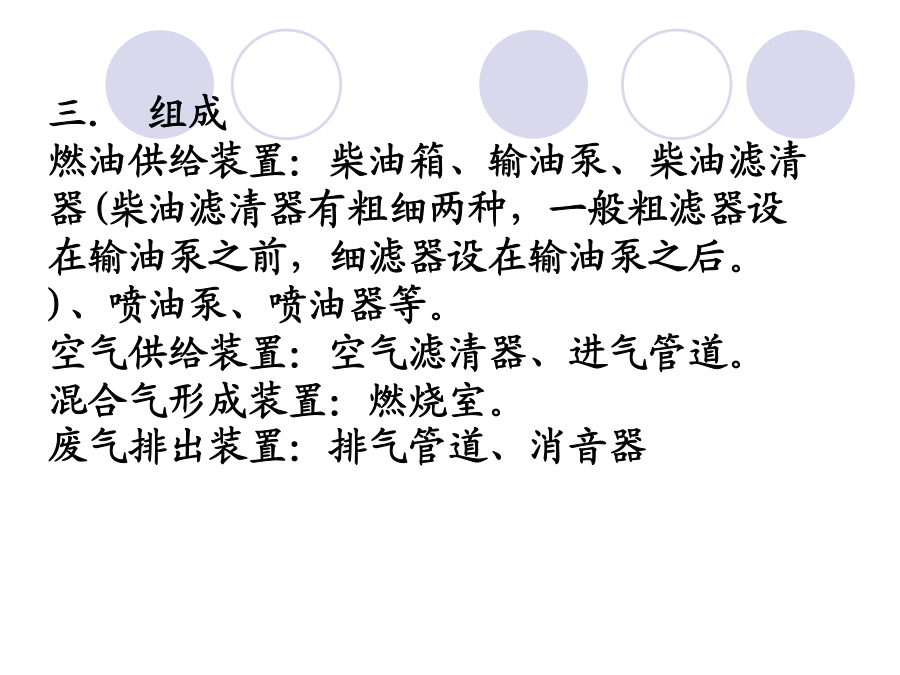

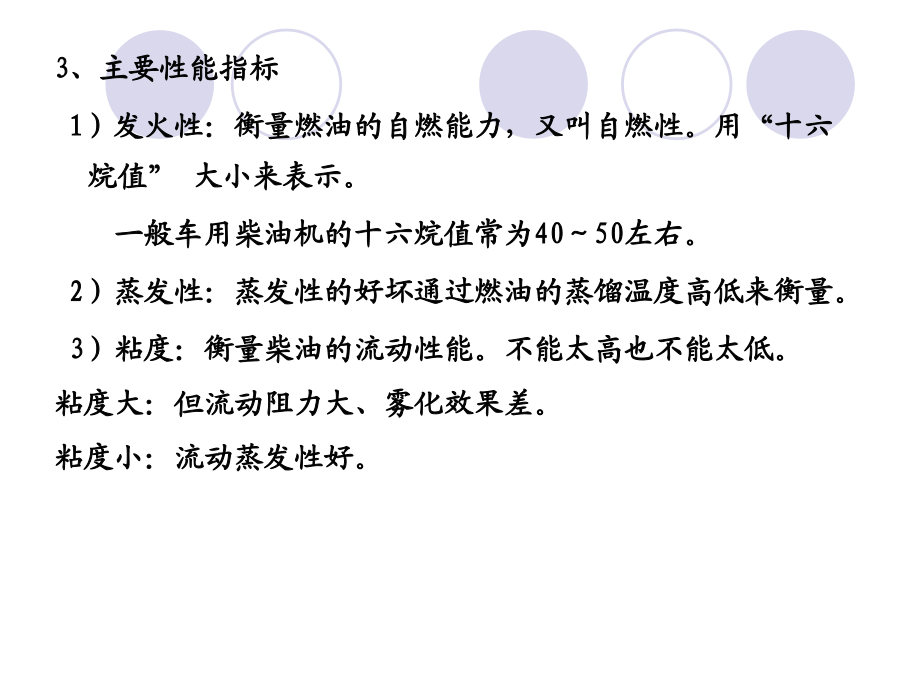

第五章柴油机燃油系统第一节柴油及其使用性能3、主要性能指标1）发火性：衡量燃油的自燃能力，又叫自燃性。用“十六烷值”大小来表示。一般车用柴油机的十六烷值常为40～50左右。2）蒸发性：蒸发性的好坏通过燃油的蒸馏温度高低来衡量。3）粘度：衡量柴油的流动性能。不能太高也不能太低。粘度大：但流动阻力大、雾化效果差。粘度小：流动蒸发性好。4）低温流动性：用柴油的凝点和冷滤点评定。凝点：指柴油冷却到开始失去流动性时的温度。我国柴油牌号是用凝点来规定的。如：柴油凝点为0℃，则此柴油牌号为0＃。冷滤点：特定实验条件下，在1min内柴油开始不能流过过滤器20ml时的最高温度。5）化学安定性6）防腐性4、选用柴油的依据使用地区的环境温度。在选择时，所选柴油牌号应比最低环境温度低约5℃。车用柴油机所用柴油应选用十六烷值较高、蒸发性较好、粘度和凝点合适、不含水分和机械杂质的柴油。第二节柴油机燃油系统的功用及组成二、柴油机供给系功用(1)在适当的时刻，将一定数量的洁净燃油增压后以适当的规律喷入燃烧室。(2)在每一个工作循环内，各气缸均喷油一次，喷油次序与气缸工作顺序一致(3)根据柴油机负荷的变化自动调节循环供油量，以保证柴油机稳定运转，尤其是稳定怠速，限制超速(4)储存一定数量的燃油，保证汽车的最大里程三．组成燃油供给装置：柴油箱、输油泵、柴油滤清器(柴油滤清器有粗细两种，一般粗滤器设在输油泵之前，细滤器设在输油泵之后。)、喷油泵、喷油器等。空气供给装置：空气滤清器、进气管道。混合气形成装置：燃烧室。废气排出装置：排气管道、消音器四．工作过程第三节喷油器1．喷油器的功用与喷雾特性(1)功用：将喷油泵供给的高压柴油喷散雾化，合理的分布于燃烧室，与高速流动的空气相混合，形成良好的可燃混合气。(2)要求：①雾化均匀②喷射干脆利落③无后滴现象④油束形状与方向，适应燃烧室2．喷油器的形式与构造(闭式喷油器)(1)结构1）孔式喷油器(一般用于统一式燃烧室)2）轴针式喷油器（轴针式,一般用于分开式燃烧室）第四节柱塞式喷油泵(三)、类型1．柱塞式喷油泵：性能良好，可靠，使用广泛。2．泵—喷油器式：将喷油泵和喷油器结合在一起，不需高压油管，但驱动机构复杂。3．转子分配式喷油泵：靠转子的转动实现柴油的增压与分配，体积小重量轻速度好。3.柱塞喷油泵的结构4柱塞偶件(1)柱塞为一光滑的圆柱体，在其上部铣有螺旋槽(A型泵)或斜槽(Ⅱ号泵)，并利用直切槽或中心孔（轴向孔和径向孔）使槽和柱塞上端的泵油室相通。柱塞的下部制有安装弹簧座的圆柱体和十字凸块（或压入调节臂）以便使柱塞能往复运动，调节供油量。1)、进油过程：柱塞从下止点至进油孔以下时，燃油在真空吸力及输油泵的压力下充满泵油室1)、进油过程：柱塞从下止点至进油孔以下时，燃油在真空吸力及输油泵的压力下充满泵油室1)、进油过程：柱塞从下止点至进油孔以下时，燃油在真空吸力及输油泵的压力下充满泵油室1)、进油过程：柱塞从下止点至进油孔以下时，燃油在真空吸力及输油泵的压力下充满泵油室2).压油过程：凸轮轴在喷油正时齿轮的带动下转动，凸轮轴上的凸轮驱动滚轮体上移，滚轮体带动柱塞上移，当柱塞从下止点向上移动到将进油孔关闭时，泵油室内的燃油压力将骤然升高，推开出油阀，将高压油压入高压油管。3).回油过程：当柱塞上移到螺旋槽线或斜槽上线高出进油孔的下沿时，高压有通过柱塞上的直槽或中心孔高速流回低压油室。由于泵油室内的油压急剧下降，出油阀在弹簧和残余压力的作用下迅速回位，油泵停止供油。柱塞继续上升，直到上止点为止，都是回油过程回油过程：当柱塞上移到螺旋槽线或斜槽上线高出进油孔的下沿时，高压有通过柱塞上的直槽或中心孔高速流回低压油室。由于泵油室内的油压急剧下降，出油阀在弹簧和残余压力的作用下迅速回位，油泵停止供油。柱塞继续上升，直到上止点为止，都是回油过程回油过程：当柱塞上移到螺旋槽线或斜槽上线高出进油孔的下沿时，高压油通过柱塞上的直槽或中心孔高速流回低压油室。由于泵油室内的油压急剧下降，出油阀在弹簧和残余压力的作用下迅速回位，油泵停止供油。柱塞继续上升，直到上止点为止，都是回油过程回油过程：当柱塞上移到螺旋槽线或斜槽上线高出进油孔的下沿时，高压有通过柱塞上的直槽或中心孔高速流回低压油室。由于泵油室内的油压急剧下降，出油阀在弹簧和残余压力的作用下迅速回位，油泵停止供油。柱塞继续上升，直到上止点为止，都是回油过程回油过程：当柱塞上移到螺旋槽线或斜槽上线高出进油孔的下沿时，高压有通过柱塞上的直槽或中心孔高速流回低压油室。由于泵油室内的油压急剧下降，出油阀在弹簧和残余压力的作用下迅速回位，油泵停止供油。柱塞继续上升，直到上止点为止，都是回油过程回油过程：当
