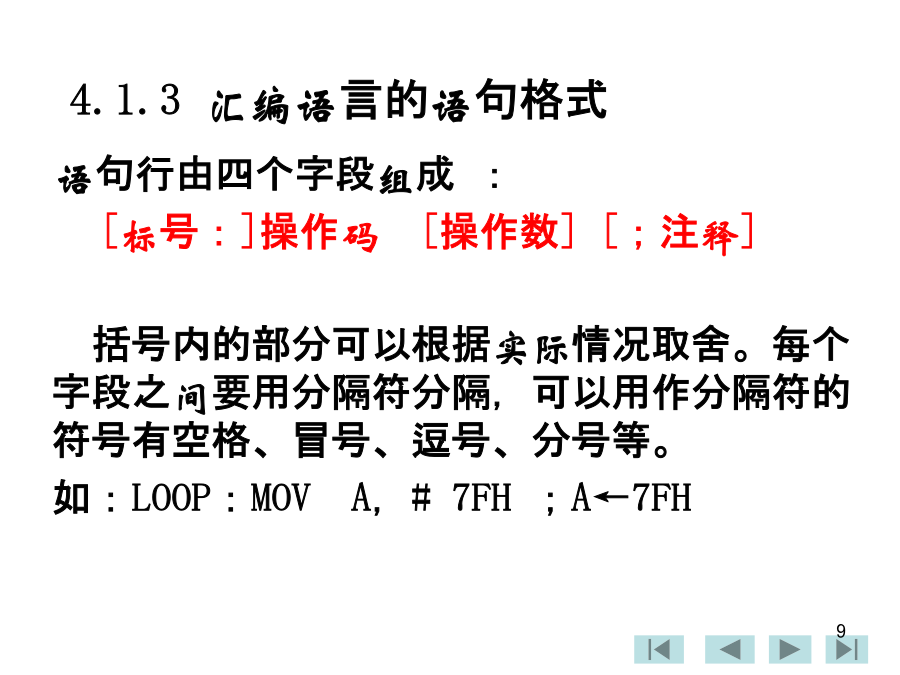

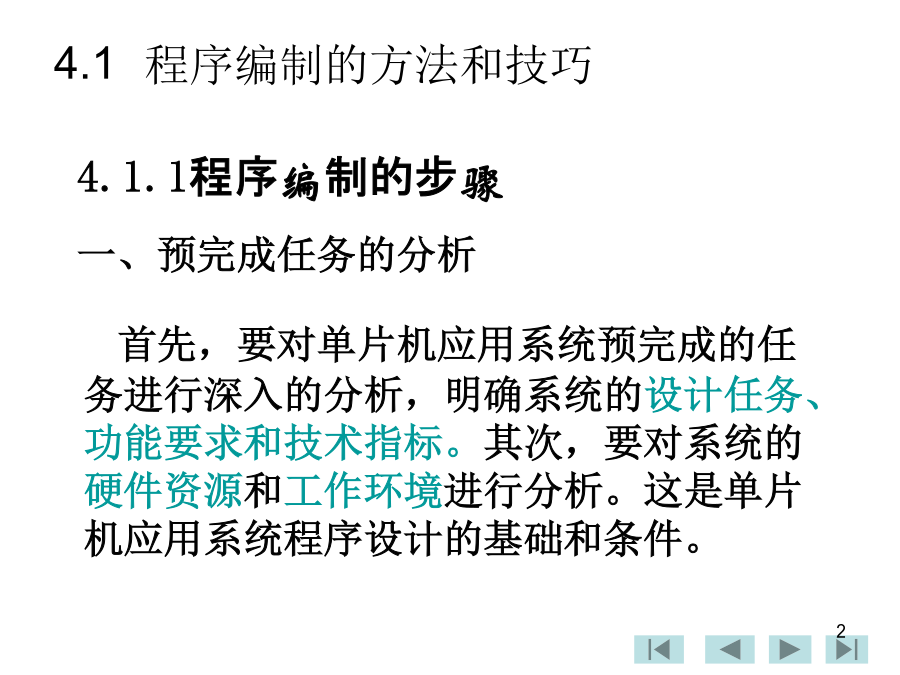

4.1程序编制的方法和技巧4.1程序编制的方法和技巧二、进行算法的优化三、程序总体设计及流程图绘制清晰正确的流程图是编制正确无误的应用程序的基础和条件。所以，绘制一个好的流程图，是程序设计的一项重要内容。常用的流程图符号有：开始和结束符号、工作任务符号、判断分支符号、程序连接符号、程序流向符号等4.1.2编制程序的方法和技巧二、尽量采用循环结构和子程序4.1.3汇编语言的语句格式一、标号三、操作数四、注释注释只是对语句的说明。注释字段可以增加程序的可读性，有助于编程人员的阅读和维护。注释字段必须以分号“；”开头，长度不限，当一行书写不下时，可以换行接着书写，但换行时应注意要在开头使用分号“；”。4.2源程序的编辑和汇编二、源程序的汇编源程序经过机器汇编后，形成的若干文件中含有两个主要文件，一是列表文件，另一个是目标码文件。因汇编软件的不同，文件的格式及信息会有一些不同。但主要信息如下：伪指令是汇编程序能够识别并对汇编过程进行某种控制的汇编命令。它不是单片机执行的指令，所以没有对应的可执行目标码，汇编后产生的目标程序中不会再出现伪指令。ORG8000HSTART：MOVA，#30H……此时规定该段程序的机器码从地址8000H单元开始存放。二、汇编结束伪指令END格式为：END该指令的功能是结束汇编。汇编程序遇到END伪指令后即结束汇编。处于END之后的程序，汇编程序将不处理。三、字节数据定义伪指令DB[标号：]DB字节数据表功能是从标号指定的地址开始，在ROM中定义字节数据。该伪指令将字节数据表中的数据根据从左到右的顺序依次存放在指定的存储单元中。一个数据占一个存储单元。例如：该伪指令常用于存放数据表格。如要存放显示用的十六进制的字形码，可以用多条DB指令完成：DB0C0H，0F9H，0A4H，0B0HDB99H，92H，82H，0F8HDB80H，90H，88H，83HDB0C6H，0A1H，86H，84H四、字数据定义伪指令DW[标号：]DW字数据表功能是从标号指定的地址单元开始，在程序存储器中定义字数据。该伪指令将字或字表中的数据根据从左到右的顺序依次存放在指定的存储单元中。应特别注意：16位的二进制数，高8位存放在低地址单元，低8位存放在高地址单元。例如：五、空间定义伪指令DS[标号：]DS表达式功能是从标号指定的地址单元开始，在程序存储器中保留由表达式所指定的个数的存储单元作为备用的空间，并都填以零值。例如：六、赋值伪指令EQU符号名EQU表达式功能是将表达式的值或特定的某个汇编符号定义为一个指定的符号名。例如：LENEQU10SUMEQU21HBLOCKEQU22HCLRAMOVR7，＃LENMOVR0，＃BLOCKLOOP：ADDA，@R0INCR0DJNZR7，LOOPMOVSUM，AEND该程序的功能是，把BLOCK单元开始存放的10个无符号数进行求和，并将结果存入SUM单元中。七、位地址符号定义伪指令BIT格式为：符号名BIT位地址表达式功能是将位地址赋给指定的符号名。其中，位地址表达式可以是绝对地址，也可以是符号地址。4.3基本程序结构方法一：MOVA，2EH；2字节，1个机器周期MOV2EH，2DH；3字节，2个机器周期MOV2DH，2CH；3字节，2个机器周期MOV2CH，2BH；3字节，2个机器周期MOV2BH，#00H；3字节，2个机器周期方法二：CLRA；1字节，1个机器周期XCHA，2BH；2字节，1个机器周期XCHA，2CH；2字节，1个机器周期XCHA，2DH；2字节，1个机器周期XCHA，2EH；2字节，1个机器周期以上两种方法均可以实现所要求的传送任务。方法一使用14个字节的指令代码，执行时间为9个机器周期；方法二仅用了9个字节的代码，执行时间也减少到了5个机器周期。实际应用中应尽量采用指令代码字节数少、执行时间短的高效率程序，即注意程序的优化。在程序存储器的一片存储单元中建立起该变量的平方表。用数据指针DPTR指向平方表的首址，则变量与数据指针之和的地址单元中的内容就是变量的平方值。一、单分支程序例求双字节补码。设在内部RAM的addr1和addr+1单元存有一个双字节数（高位字节存于高地址单元）。编写程序将其读出取补后再存入addr2和addr2+1单元。首先对低字节取补，然后判其结果是否为全“0”。若是，则高字节取补，否则高字节取反。START：MOVR0，#addr1；原码低字节地址送R0MOVR1，#addr2；补码低字节地址送R1MOVA，@R0；原码低字节送ACPLA；A内容取补INCAMOV@R1，A；存补码低字节INCR0；调整地址，指向下一单元INC
