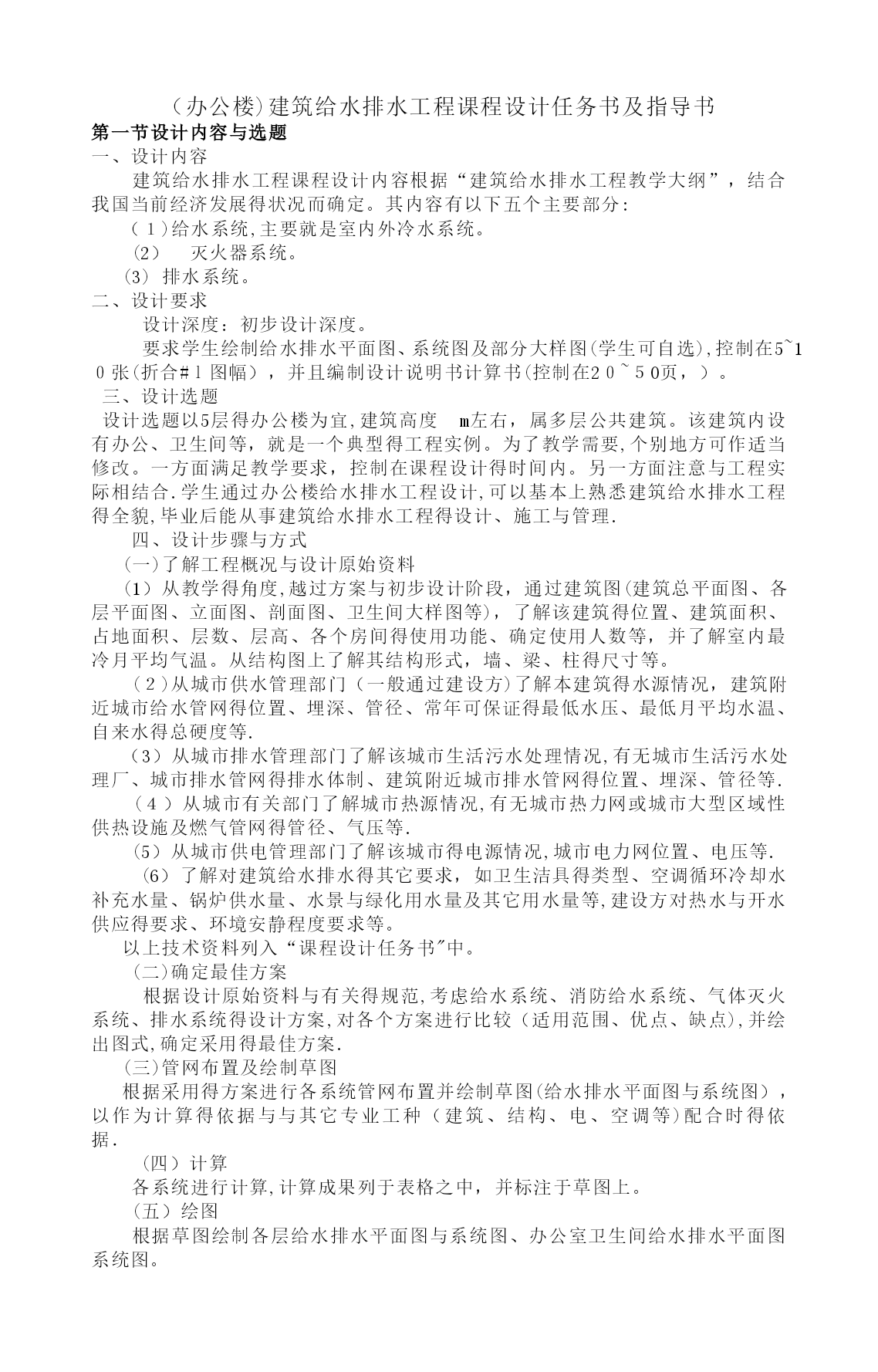

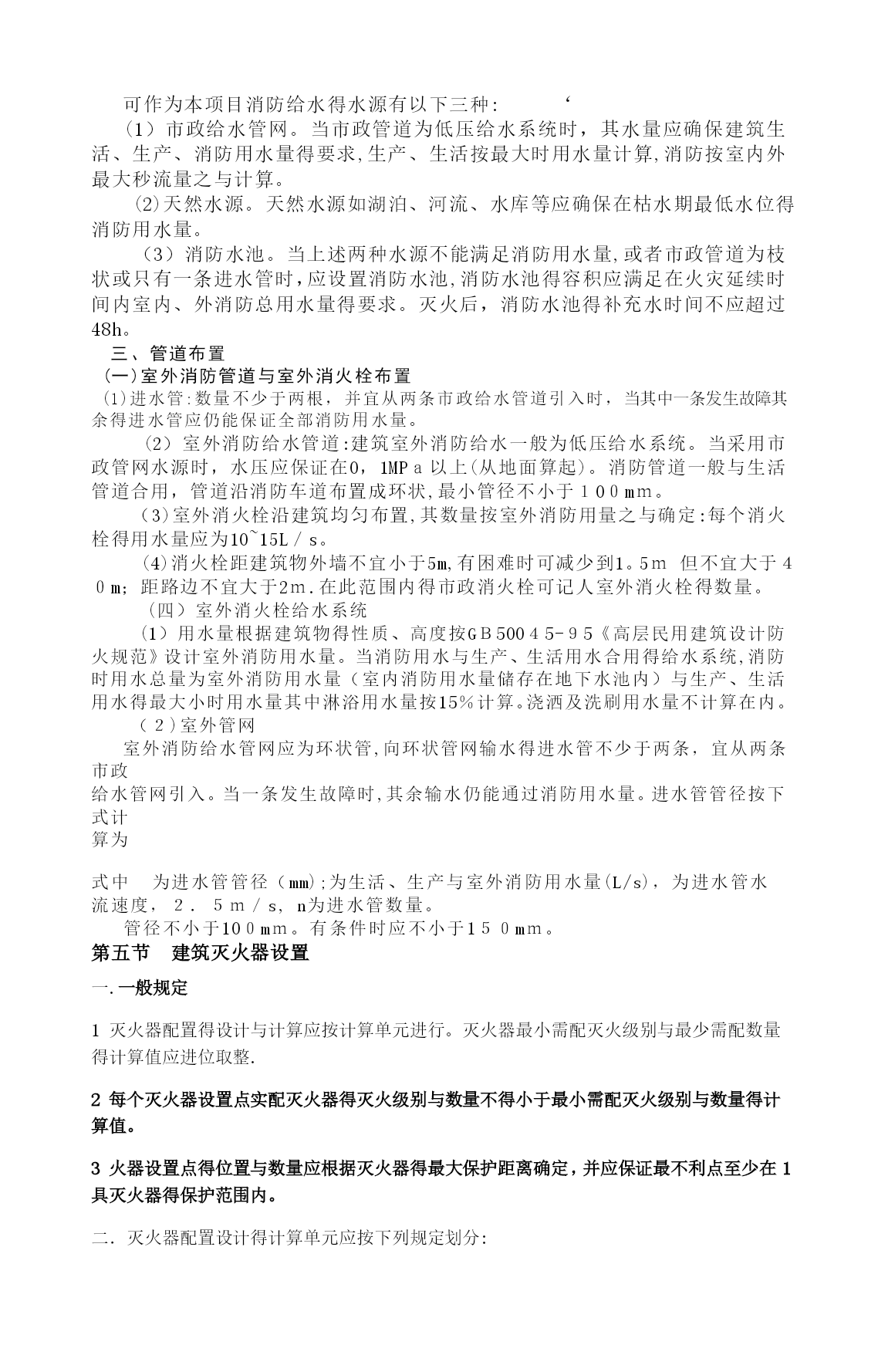

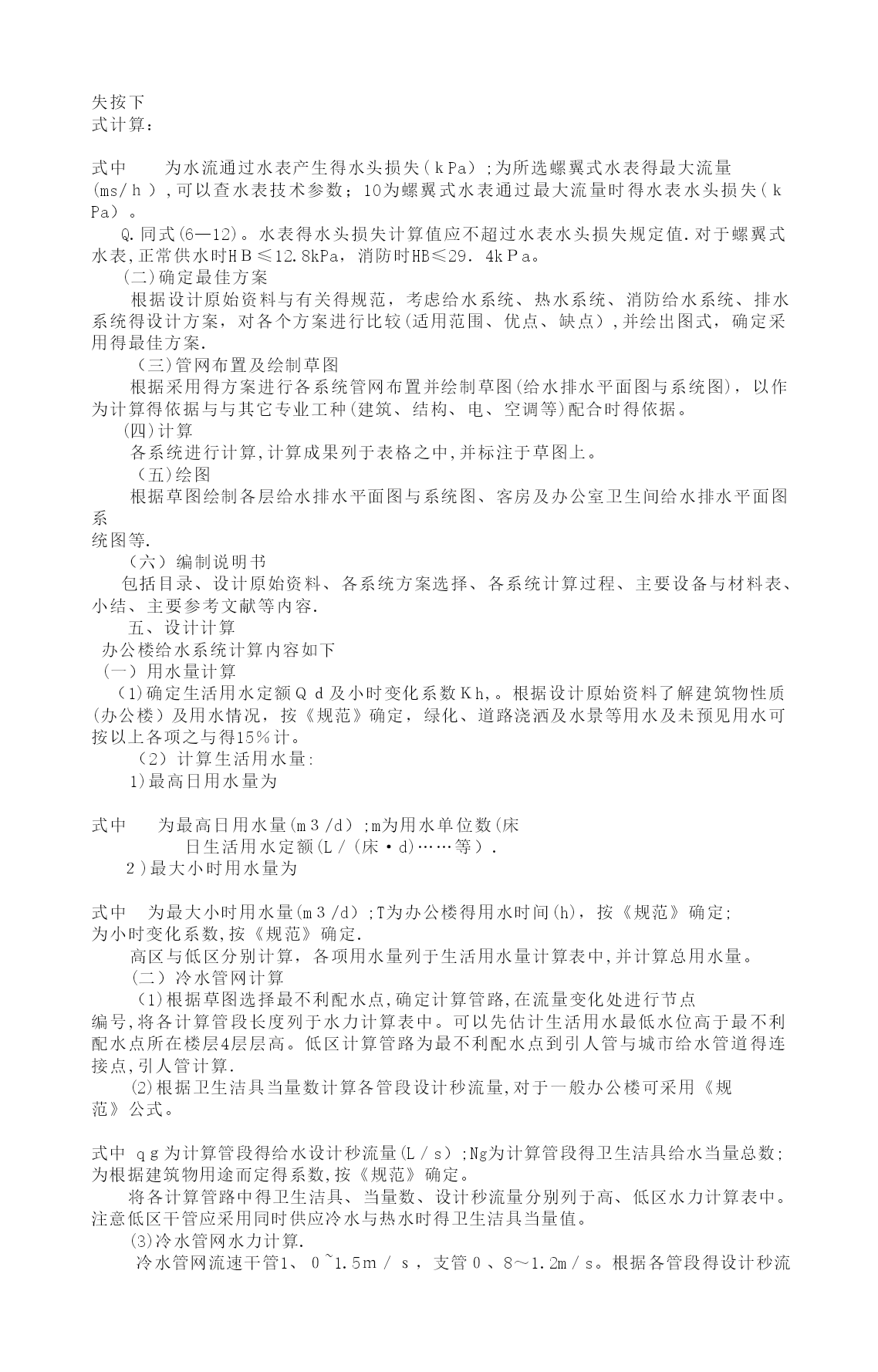

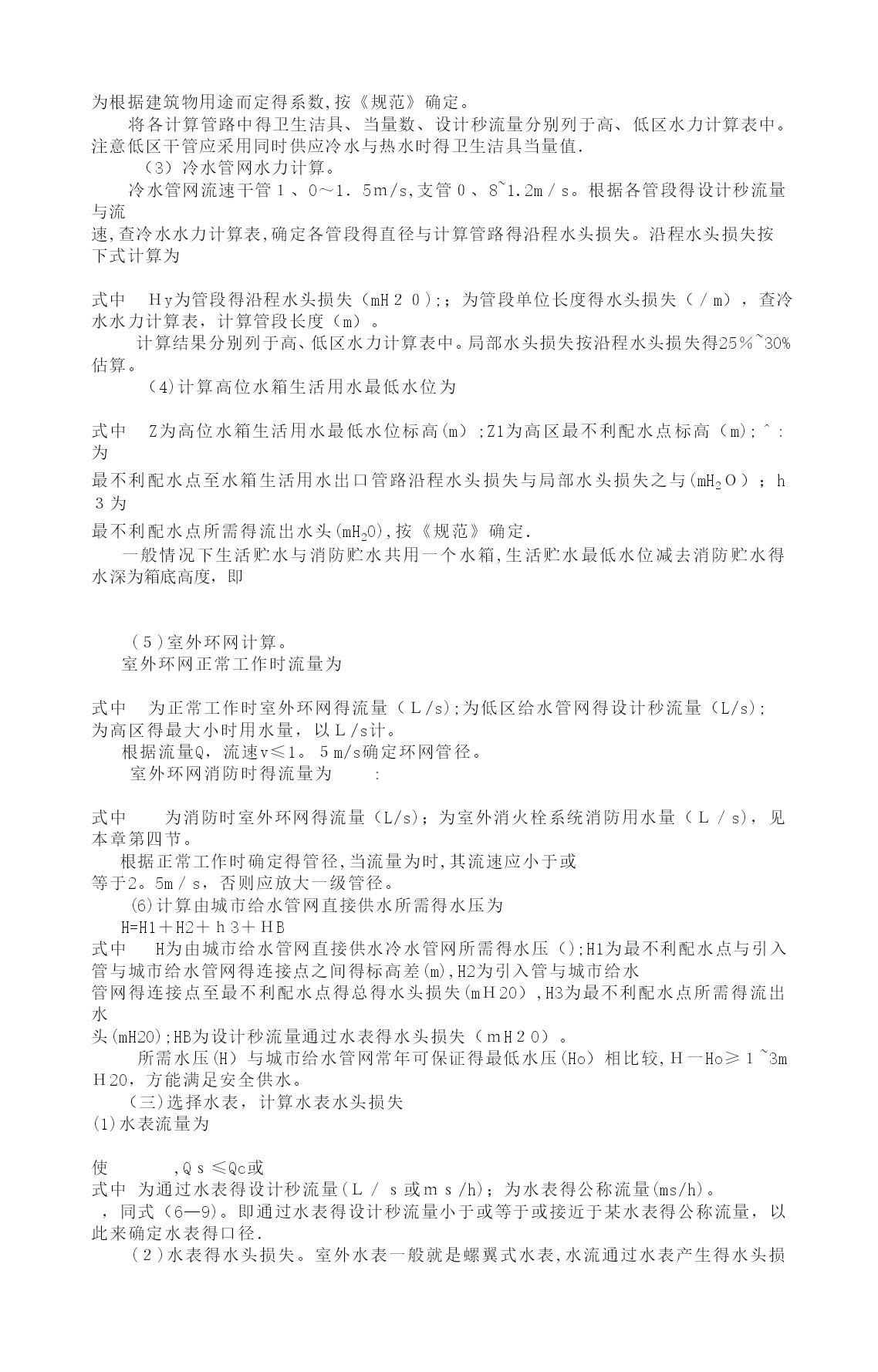

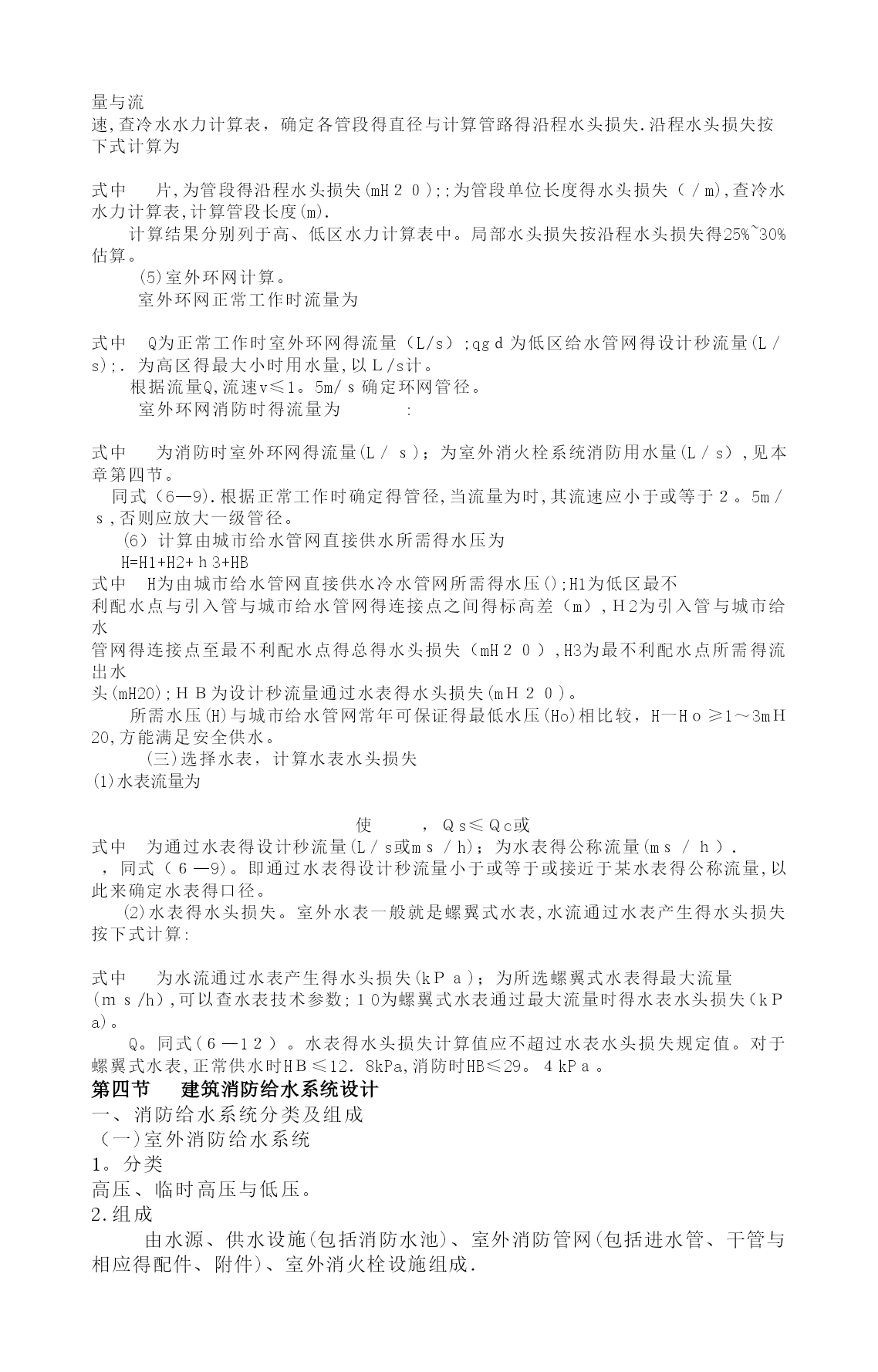

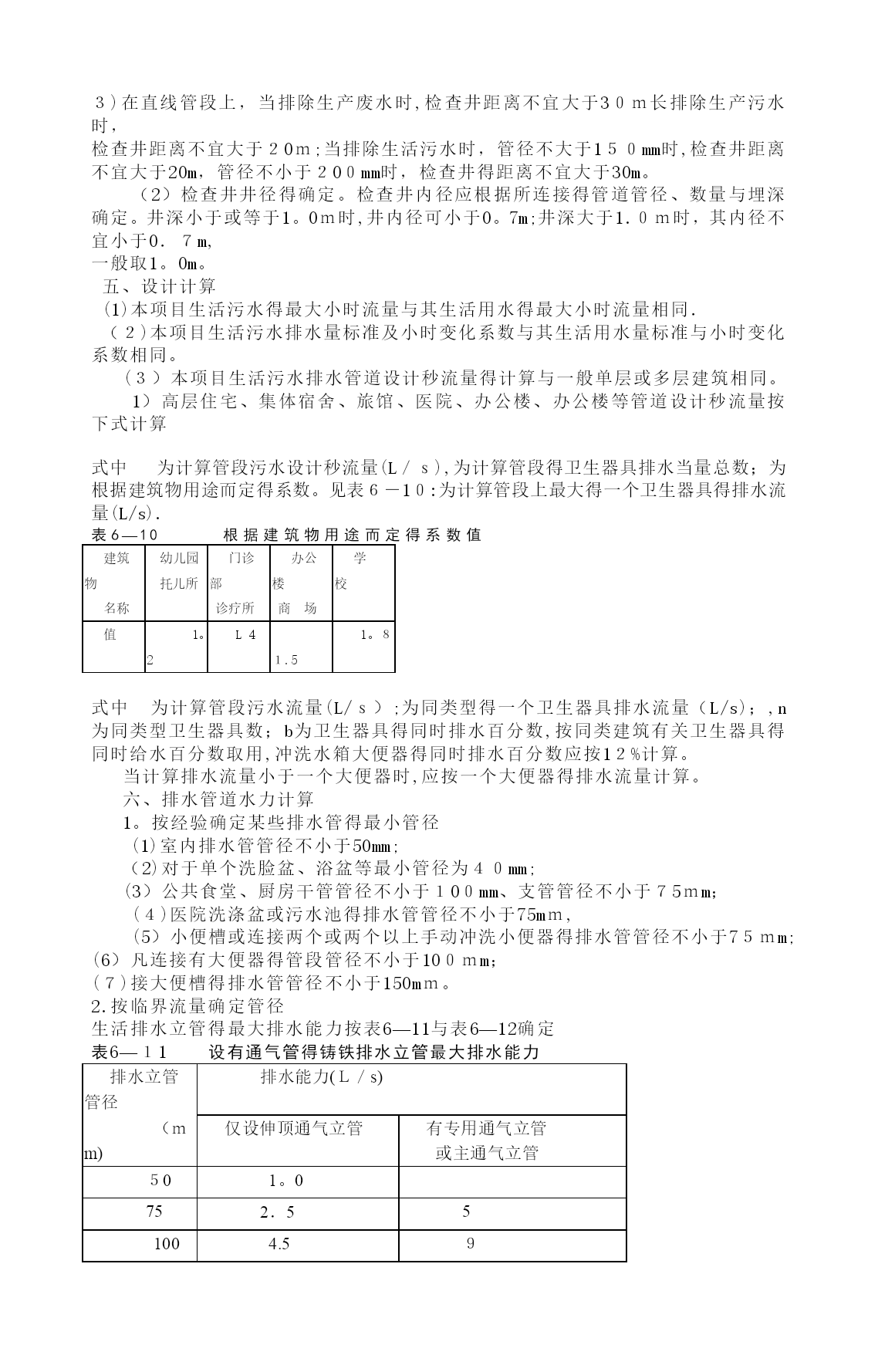

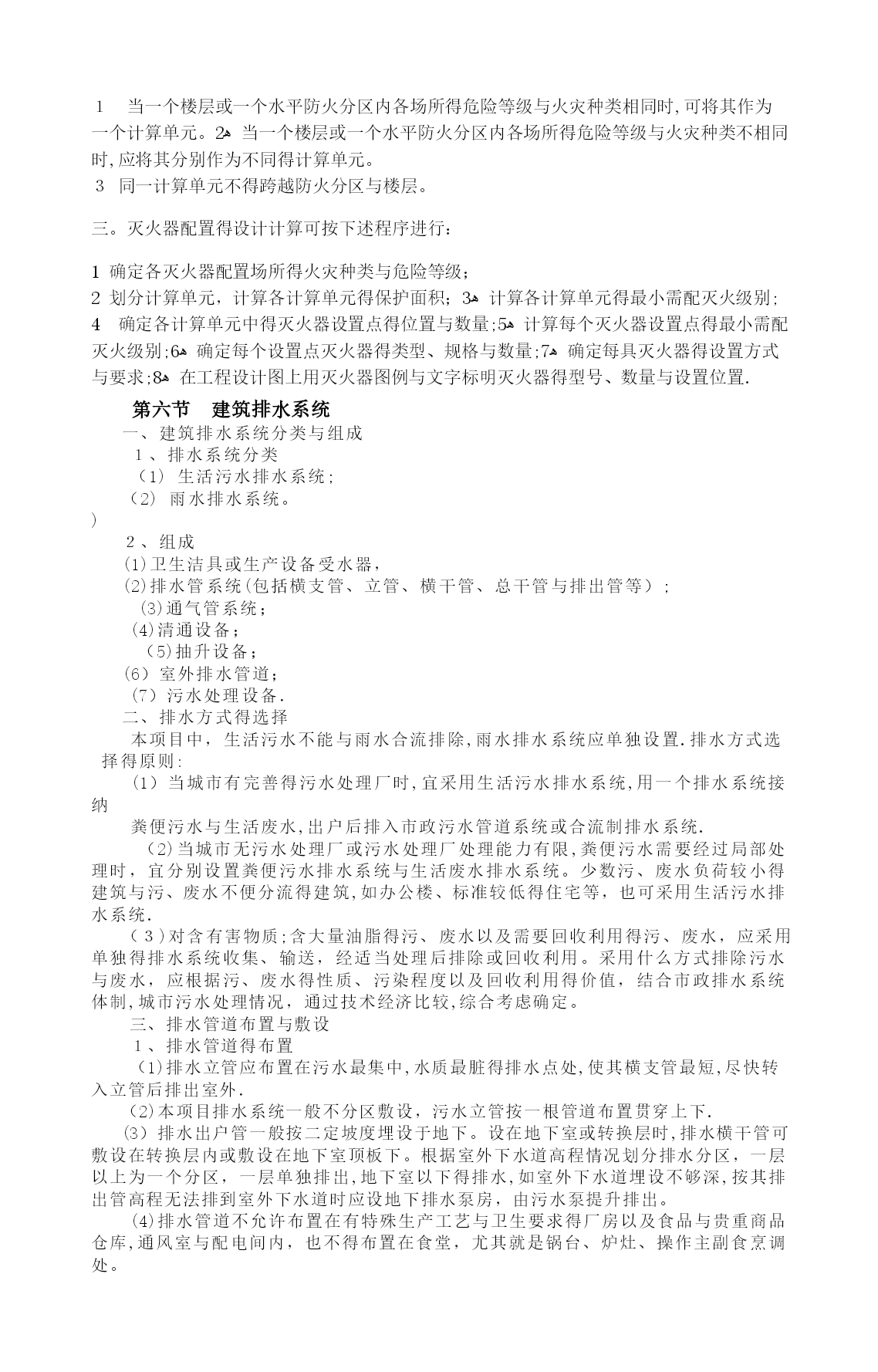

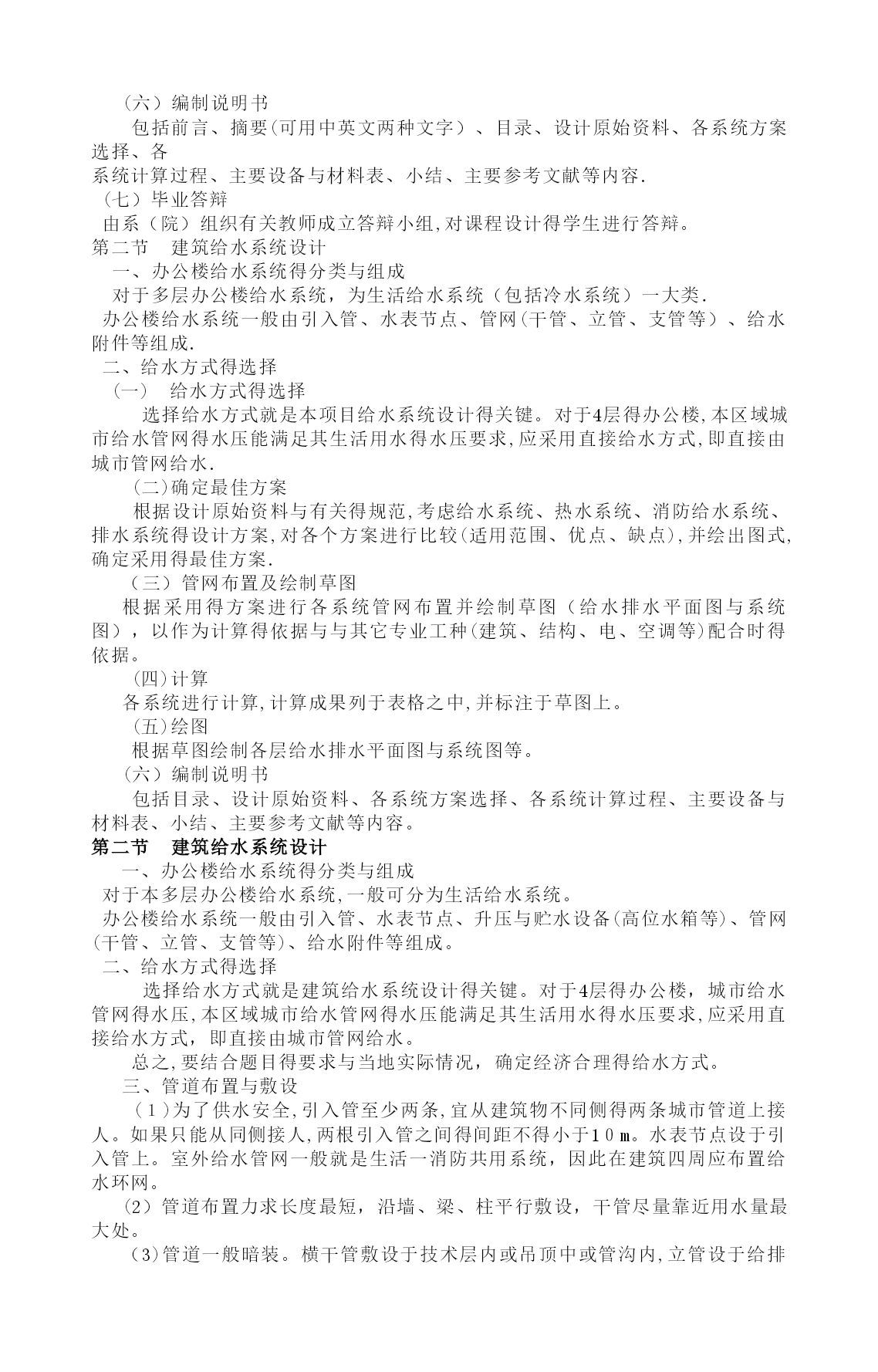

（办公楼)建筑给水排水工程课程设计任务书及指导书第一节设计内容与选题一、设计内容建筑给水排水工程课程设计内容根据“建筑给水排水工程教学大纲”，结合我国当前经济发展得状况而确定。其内容有以下五个主要部分:（１)给水系统,主要就是室内外冷水系统。(2）灭火器系统。(3)排水系统。二、设计要求设计深度：初步设计深度。要求学生绘制给水排水平面图、系统图及部分大样图(学生可自选),控制在5~1０张(折合#ｌ图幅），并且编制设计说明书计算书(控制在2０~５0页，）。三、设计选题设计选题以5层得办公楼为宜,建筑高度m左右，属多层公共建筑。该建筑内设有办公、卫生间等，就是一个典型得工程实例。为了教学需要,个别地方可作适当修改。一方面满足教学要求，控制在课程设计得时间内。另一方面注意与工程实际相结合.学生通过办公楼给水排水工程设计,可以基本上熟悉建筑给水排水工程得全貌,毕业后能从事建筑给水排水工程得设计、施工与管理.四、设计步骤与方式(一)了解工程概况与设计原始资料(1）从教学得角度,越过方案与初步设计阶段，通过建筑图(建筑总平面图、各层平面图、立面图、剖面图、卫生间大样图等)，了解该建筑得位置、建筑面积、占地面积、层数、层高、各个房间得使用功能、确定使用人数等，并了解室内最冷月平均气温。从结构图上了解其结构形式，墙、梁、柱得尺寸等。(２)从城市供水管理部门（一般通过建设方)了解本建筑得水源情况，建筑附近城市给水管网得位置、埋深、管径、常年可保证得最低水压、最低月平均水温、自来水得总硬度等.（3）从城市排水管理部门了解该城市生活污水处理情况,有无城市生活污水处理厂、城市排水管网得排水体制、建筑附近城市排水管网得位置、埋深、管径等.(４）从城市有关部门了解城市热源情况,有无城市热力网或城市大型区域性供热设施及燃气管网得管径、气压等.(5）从城市供电管理部门了解该城市得电源情况,城市电力网位置、电压等.(6）了解对建筑给水排水得其它要求，如卫生洁具得类型、空调循环冷却水补充水量、锅炉供水量、水景与绿化用水量及其它用水量等,建设方对热水与开水供应得要求、环境安静程度要求等。以上技术资料列入“课程设计任务书"中。(二)确定最佳方案根据设计原始资料与有关得规范,考虑给水系统、消防给水系统、气体灭火系统、排水系统得设计方案,对各个方案进行比较（适用范围、优点、缺点),并绘出图式,确定采用得最佳方案.(三)管网布置及绘制草图根据采用得方案进行各系统管网布置并绘制草图(给水排水平面图与系统图），以作为计算得依据与与其它专业工种（建筑、结构、电、空调等)配合时得依据．(四）计算各系统进行计算,计算成果列于表格之中，并标注于草图上。(五）绘图根据草图绘制各层给水排水平面图与系统图、办公室卫生间给水排水平面图系统图。(六）编制说明书包括前言、摘要(可用中英文两种文字）、目录、设计原始资料、各系统方案选择、各系统计算过程、主要设备与材料表、小结、主要参考文献等内容.(七）毕业答辩由系（院）组织有关教师成立答辩小组,对课程设计得学生进行答辩。第二节建筑给水系统设计一、办公楼给水系统得分类与组成对于多层办公楼给水系统，为生活给水系统（包括冷水系统）一大类．办公楼给水系统一般由引入管、水表节点、管网(干管、立管、支管等）、给水附件等组成.二、给水方式得选择(一)给水方式得选择选择给水方式就是本项目给水系统设计得关键。对于4层得办公楼,本区域城市给水管网得水压能满足其生活用水得水压要求,应采用直接给水方式,即直接由城市管网给水.(二)确定最佳方案根据设计原始资料与有关得规范,考虑给水系统、热水系统、消防给水系统、排水系统得设计方案,对各个方案进行比较(适用范围、优点、缺点),并绘出图式,确定采用得最佳方案.（三）管网布置及绘制草图根据采用得方案进行各系统管网布置并绘制草图（给水排水平面图与系统图），以作为计算得依据与与其它专业工种(建筑、结构、电、空调等)配合时得依据。(四)计算各系统进行计算,计算成果列于表格之中,并标注于草图上。(五)绘图根据草图绘制各层给水排水平面图与系统图等。(六）编制说明书包括目录、设计原始资料、各系统方案选择、各系统计算过程、主要设备与材料表、小结、主要参考文献等内容。第二节建筑给水系统设计一、办公楼给水系统得分类与组成对于本多层办公楼给水系统,一般可分为生活给水系统。办公楼给水系统一般由引入管、水表节点、升压与贮水设备(高位水箱等)、管网(干管、立管、支管等)、给水附件等组成。二、给水方式得选择选择给水方式就是建筑给水系统设计得关键。对于4层得办公楼，城市给水管网得水压,本区域城市给水管网得水压能满足其生活用水得水压要求,应采用直接给水
