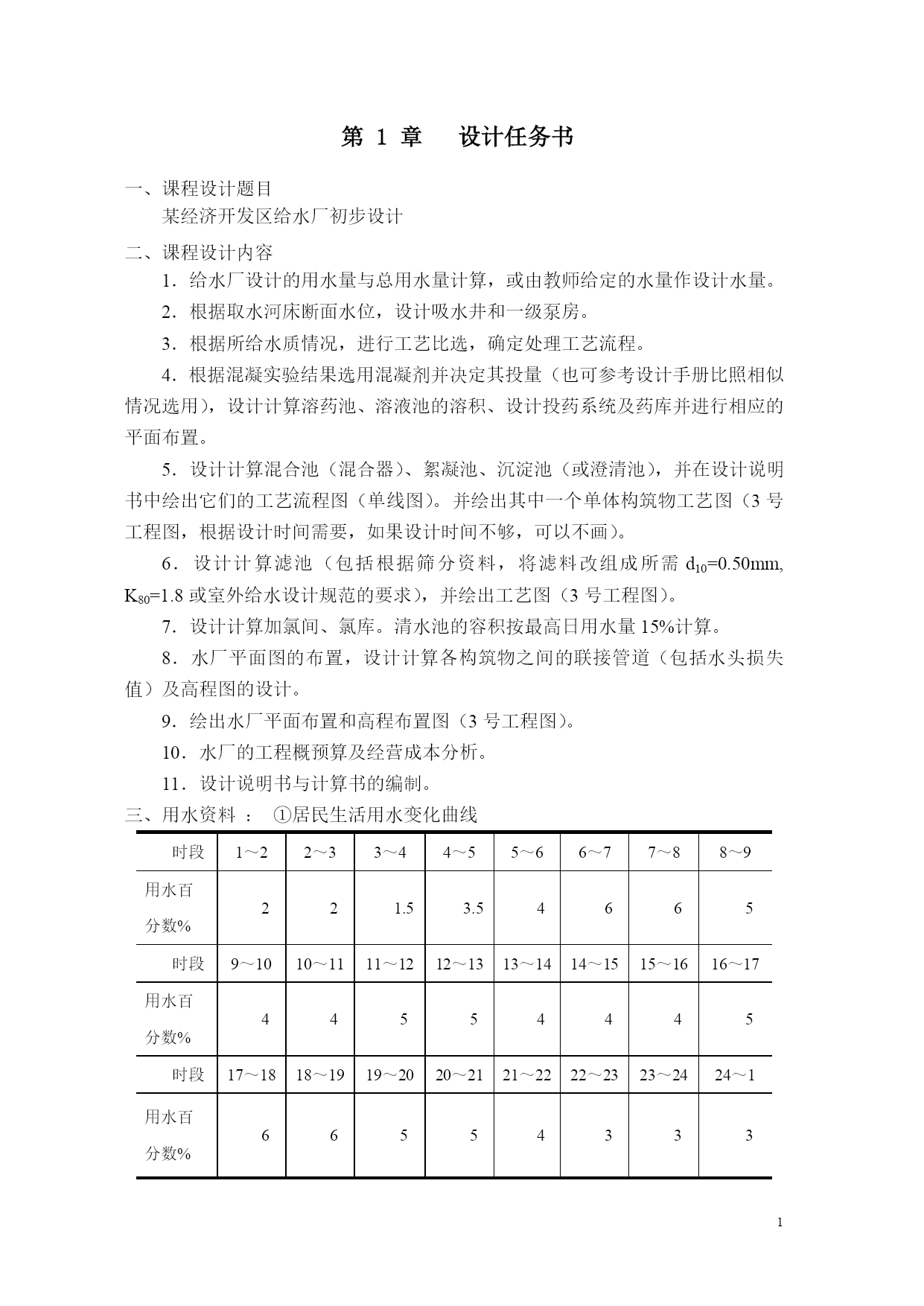

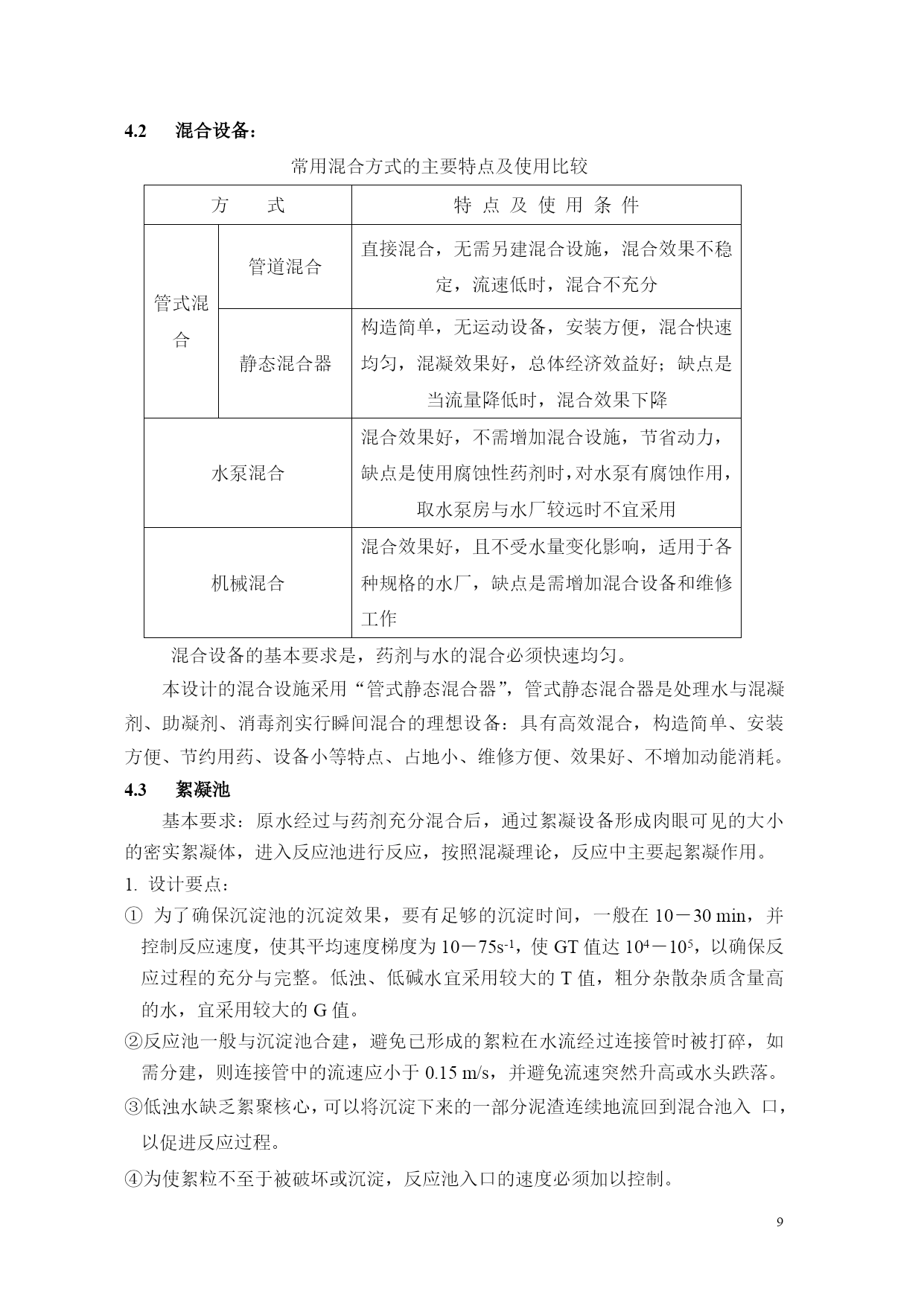

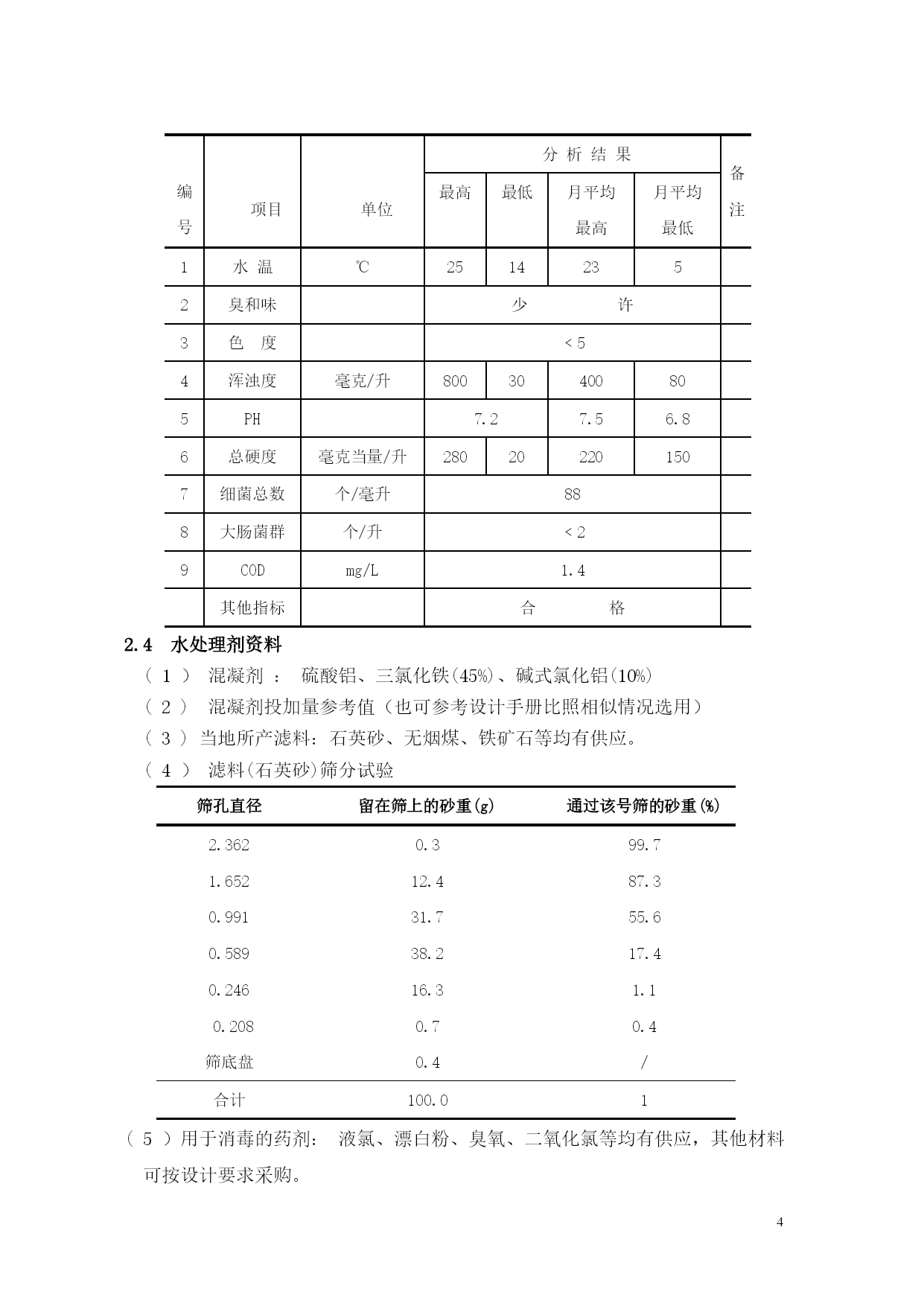

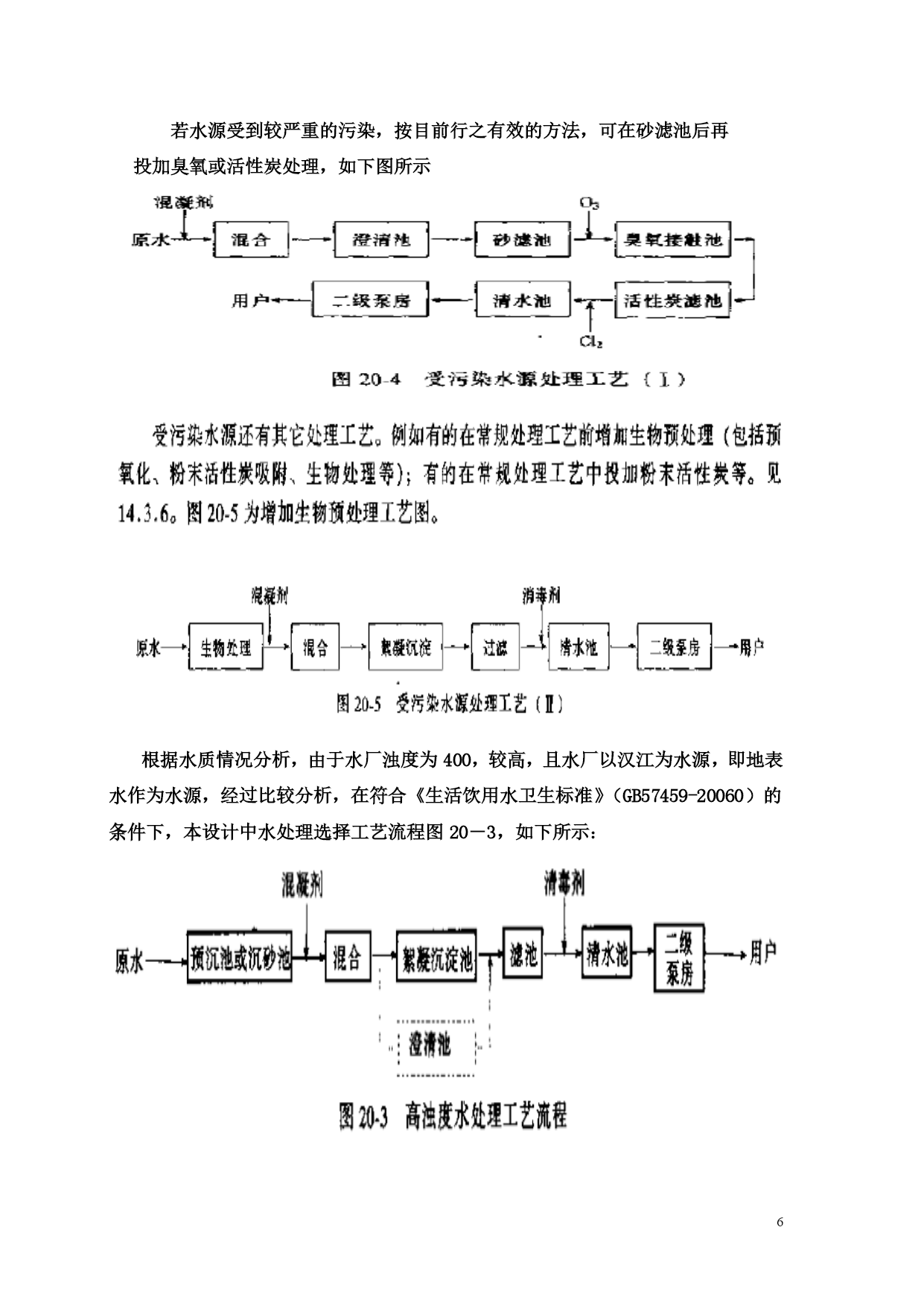

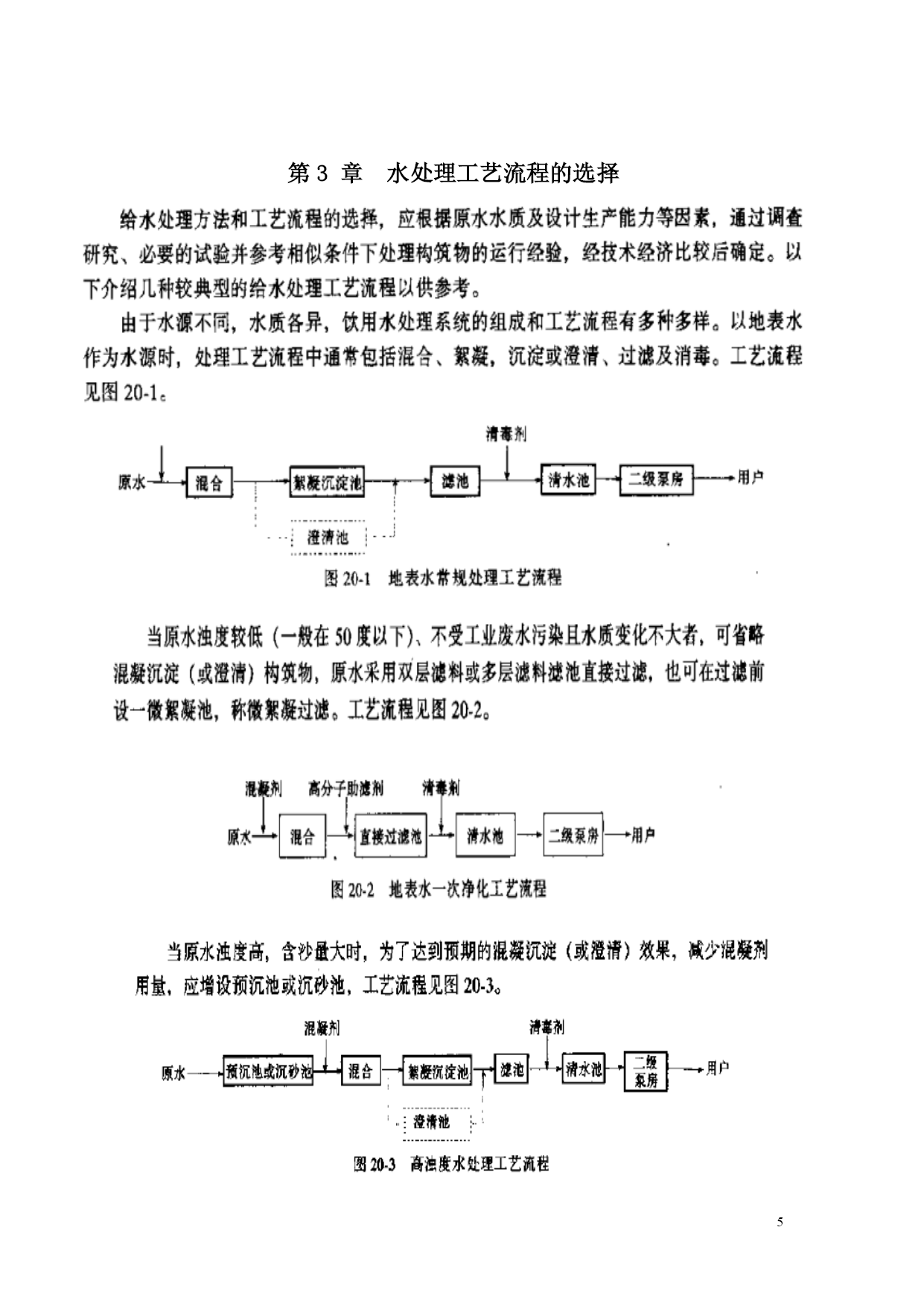

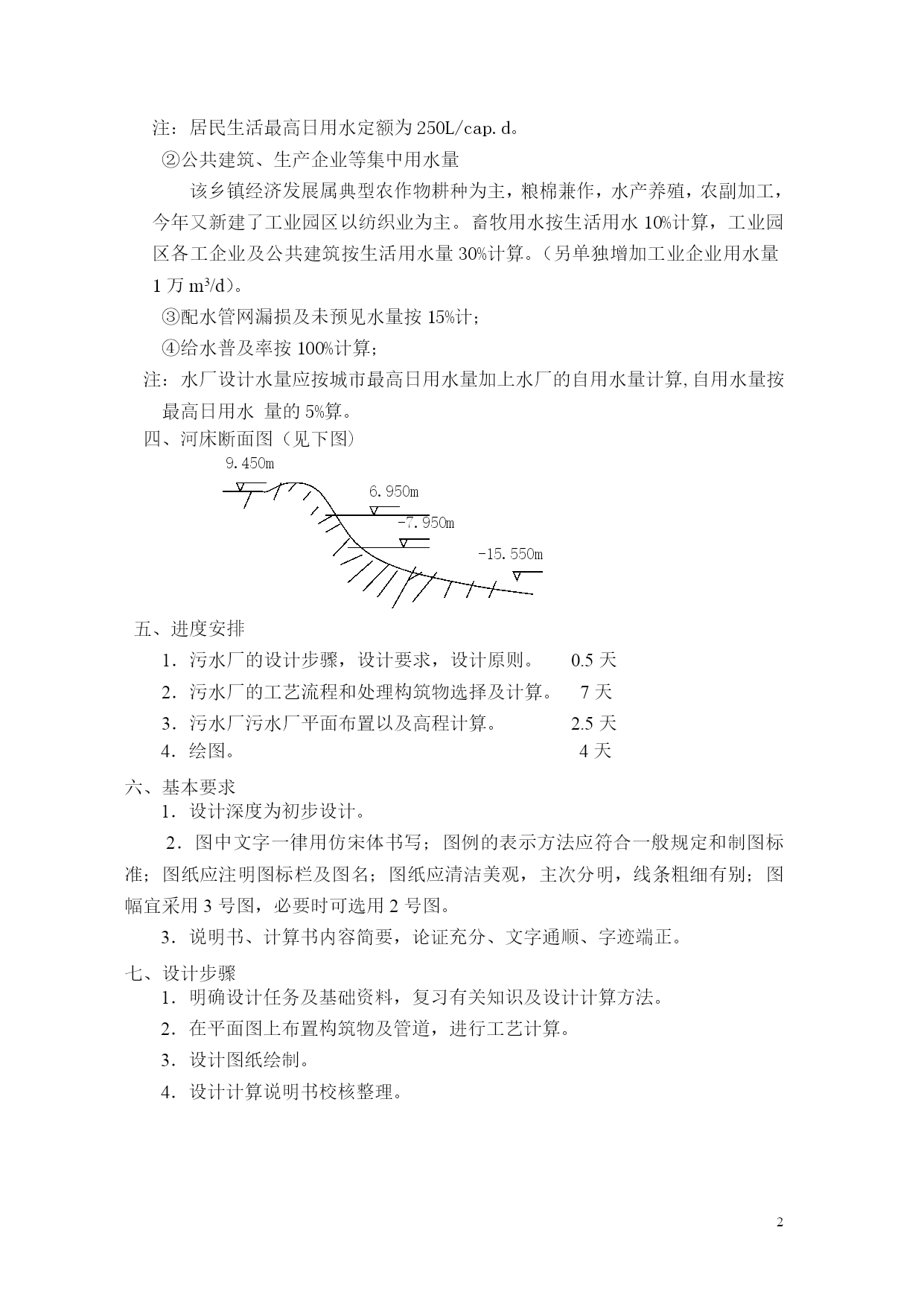

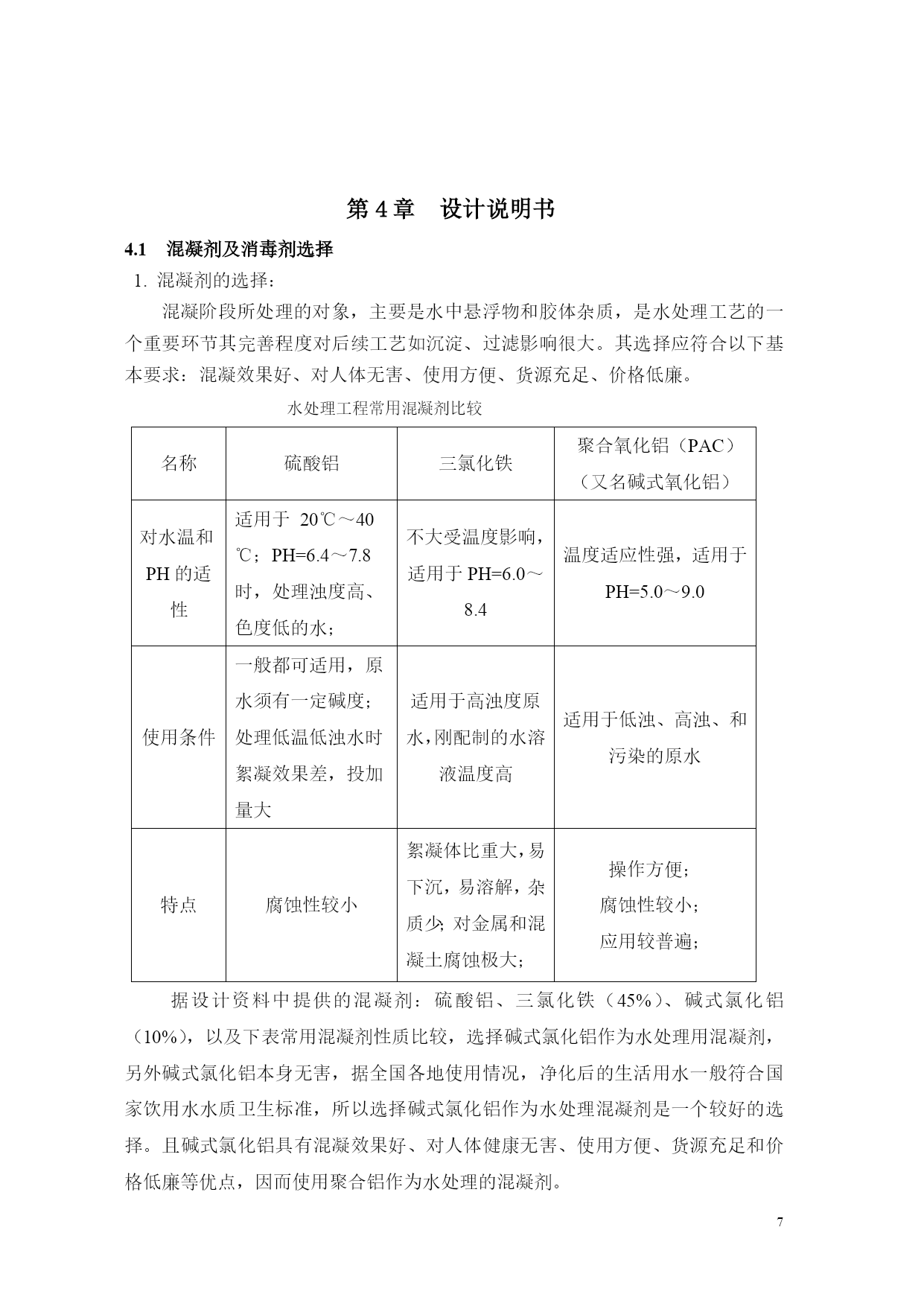

目录第1章设计任务书……………………………………………………1第2章总论……………………………………………………32.1开发区概况………………………………………………32.2自然条件……………………………………………………………32.3水源概况………………………………………………32.4水处理剂资料…………………………………………………………4第3章水处理工艺流程的选择…………………………………5第4章设计说明书………………………………………………74.1混凝剂及消毒剂选择…………………………………74.2混合设备……………………………………………94.3絮凝池……………………………………………94.4沉淀池………………………………………………104.5滤池………………………………………………11设计计算书………………………………………125.1设计流量计算……………………………………………125.2混凝剂投量……………………………………………145.3溶解池、溶液池……………………………………………145.4静态混合器………………………………………………165.5机械搅拌絮凝池……………………………………………175.6斜管沉淀池……………………………………………195.7重力式无阀滤池……………………………………………225.8加氯间及氯库………………………………………………275.9清水池………………………………………………………………285.10一级泵站………………………………………………………………30第6章水厂自动化控制要求……………………………………33第7章水厂平面布置……………………………………34第8章水厂高程布置………………………………………36第9章水厂工程概预算…………………………………………38章10章参考资料…………………………………………………39第11章个人设计总结…………………………………………………40第1章设计任务书一、课程设计题目某经济开发区给水厂初步设计二、课程设计内容1．给水厂设计的用水量与总用水量计算，或由教师给定的水量作设计水量。2．根据取水河床断面水位，设计吸水井和一级泵房。3．根据所给水质情况，进行工艺比选，确定处理工艺流程。4．根据混凝实验结果选用混凝剂并决定其投量（也可参考设计手册比照相似情况选用），设计计算溶药池、溶液池的溶积、设计投药系统及药库并进行相应的平面布置。5．设计计算混合池（混合器）、絮凝池、沉淀池（或澄清池），并在设计说明书中绘出它们的工艺流程图（单线图）。并绘出其中一个单体构筑物工艺图（3号工程图，根据设计时间需要，如果设计时间不够，可以不画）。6．设计计算滤池（包括根据筛分资料，将滤料改组成所需d10=0.50mm,K80=1.8或室外给水设计规范的要求），并绘出工艺图（3号工程图）。7．设计计算加氯间、氯库。清水池的容积按最高日用水量15%计算。8．水厂平面图的布置，设计计算各构筑物之间的联接管道（包括水头损失值）及高程图的设计。9．绘出水厂平面布置和高程布置图（3号工程图）。10．水厂的工程概预算及经营成本分析。11．设计说明书与计算书的编制。三、用水资料：①居民生活用水变化曲线时段1～22～33～44～55～66～77～88～9用水百分数%221.53.54665时段9～1010～1111～1212～1313～1414～1515～1616～17用水百分数%44554445时段17～1818～1919～2020～2121～2222～2323～2424～1用水百分数%66554333注：居民生活最高日用水定额为250L/cap.d。②公共建筑、生产企业等集中用水量该乡镇经济发展属典型农作物耕种为主，粮棉兼作，水产养殖，农副加工，今年又新建了工业园区以纺织业为主。畜牧用水按生活用水10%计算，工业园区各工企业及公共建筑按生活用水量30%计算。（另单独增加工业企业用水量1万m3/d）。③配水管网漏损及未预见水量按15%计；④给水普及率按100%计算；注：水厂设计水量应按城市最高日用水量加上水厂的自用水量计算,自用水量按最高日用水量的5%算。四、河床断面图（见下图)9.450m6.950m-7.950m-15.550m五、进度安排1．污水厂的设计步骤，设计要求，设计原则。0.5天2．污水厂的工艺流程和处理构筑物选择及计算。7天3．污水厂污水厂平面布置以及高程计算。2.5天4．绘图。4天六、基本要求1．设计深度为初步设计。2．图中文字一律用仿宋体书写；图例的表示方法应符合一般规定和制图标准；图纸应注明图标栏及图名；
