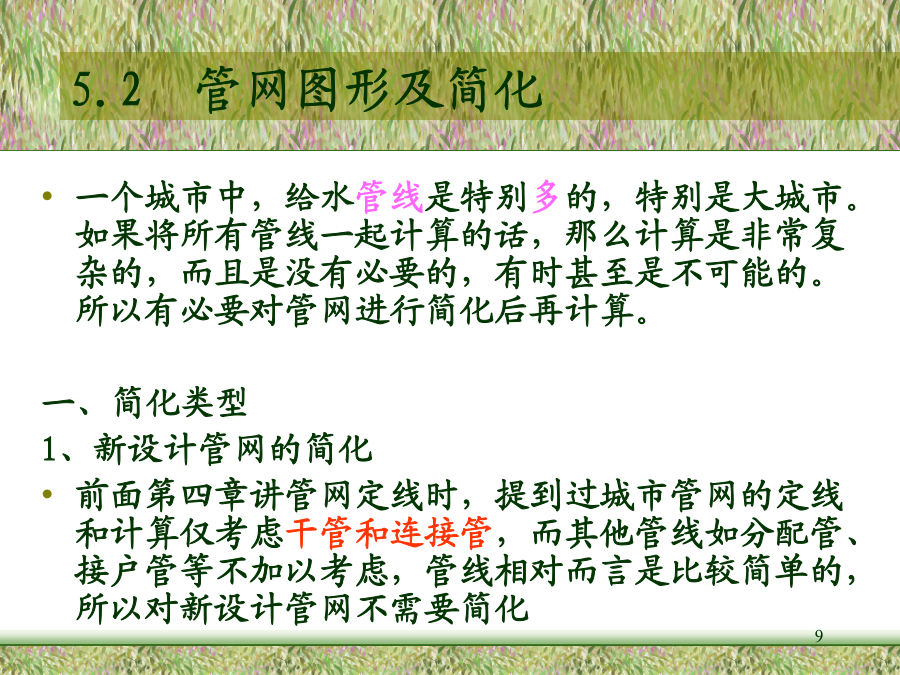

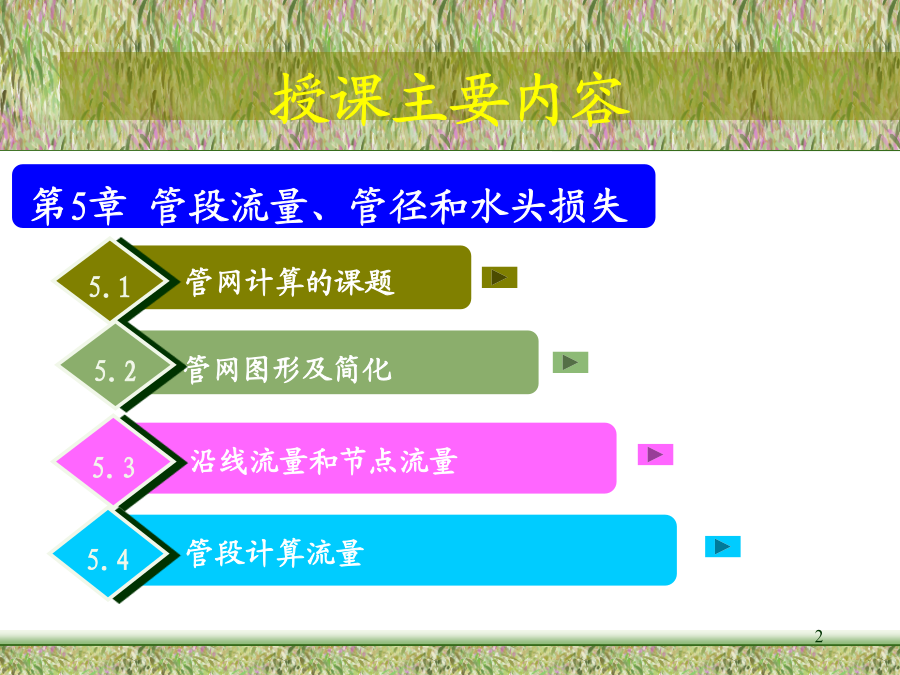

给水管网管网计算的课题管径计算第5章管段流量、管径和水头损失5.1管网计算的课题求沿线流量和节点流量；求管段计算流量；确定各管段的管径和水头损失；进行管网水力计算或技术经济计算；确定水塔高度和水泵扬程。思考题一个城市中，给水管线是特别多的，特别是大城市。如果将所有管线一起计算的话，那么计算是非常复杂的，而且是没有必要的，有时甚至是不可能的。所以有必要对管网进行简化后再计算。一、简化类型1、新设计管网的简化前面第四章讲管网定线时，提到过城市管网的定线和计算仅考虑干管和连接管，而其他管线如分配管、接户管等不加以考虑，管线相对而言是比较简单的，所以对新设计管网不需要简化三、简化方法【例题】1718思考题？5.3沿线流量和节点流量定义：供给该管段两侧用户所需的流量（沿管段两侧供给用户的流量）1、干管配水情况实际用水复杂：大用户（工厂、企业等）居民用水：数量多、水量少如图所示，沿线有数量较多的用户用水q1，q2，……等，也有分配管的流量Q1，Q2，……等，如果按照实际用水情况来计算管网，非但很少可能，并且因用户用水量经常变化也没有必要。因此，计算时往往加以简化。2、简化方法各管段沿线流量整个管网沿线流量总和缺点在于：忽视沿线供水人数、用水量差别，不能反映各管段实际配水量。三、节点流量3、原理4、步骤（2）产生的水头损失（3）水头损失公式指数时，某城市最高时用水量为284.7L/s，其中集中供应工业用水量为189.2L/s，干管各管段名称及长度如图所示，管段4－5、1－2及2－3为单边配水，其余为两边配水。试求：（1）干管比流量（2）各管段沿线流量（3）各节点流量以及节点流量图（2）干管的比流量：思考题？5.4管段计算流量二、单水源的环状网【例题】以右图中的节点5为例流离节点的流量有：流向节点的流量有：由节点流量平衡条件有同理，节点1为分配时，要求满足经济性和可靠性。主要是因为①管段流量分配取值不一样不同管径建设费用不同运行费用不同②当某管段出现事故时，其他管段代替输水的能力不同比如，图中如果1－2管段损坏，那么全部流量必须由1－4管段通过，也就是这时1－4管段必须通过很大的流量，造成该管段的水头损失过大，从而影响到整个管网的供水量或水压。4、分配步骤（3）连接管：沟通平行干管之间的流量，有时起输水作用，有时就近供水给用户。平时流量不大，干管发生事故时流量大，因此连接管可分配流量小些。注意：此分配值是预分配，用来选择管径，真正值由平差结果定。三、多水源管网从各水源开始，沿供水方向，每一节点符合，以及考虑经济和安全供水，进行流量分配；位于分界线上的各节点的流量，往往由几个水源同时供给；各水源供水范围内的全部节点流量加上分界线上的由该水源供给的节点流量之和，应等于该水源供水量。思考题5.5管径计算二、求经济流速过程1、总费用公式：年内的总费用：一次投资的管网造价：每年的管理费用，，包括电费，折旧费（包括修理费）折旧费与管网造价有关，可表示为：管网的折旧和大修率，以管网造价的％计04、经济流速确定原则思考题5.6水头损失计算二、水头损失计算的一般公式2、推导（简化）（这时再将代入）（整理）（把定义为，即比阻）3、比阻的确定因素三、应用较广泛的水头损失公式四、水力计算表5.7管网计算基础方程三、三类方程5.8管网计算方法分类思考题
