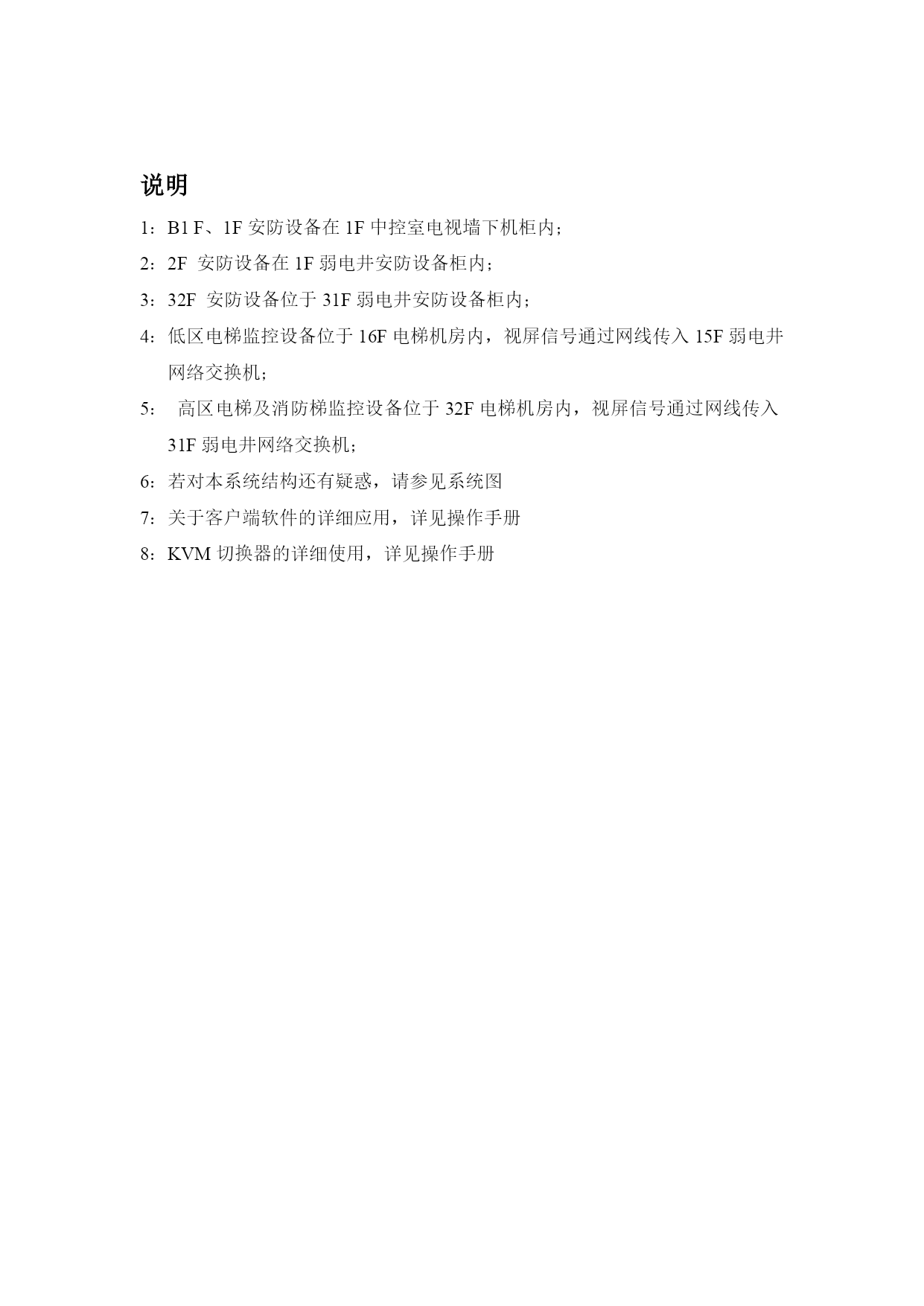

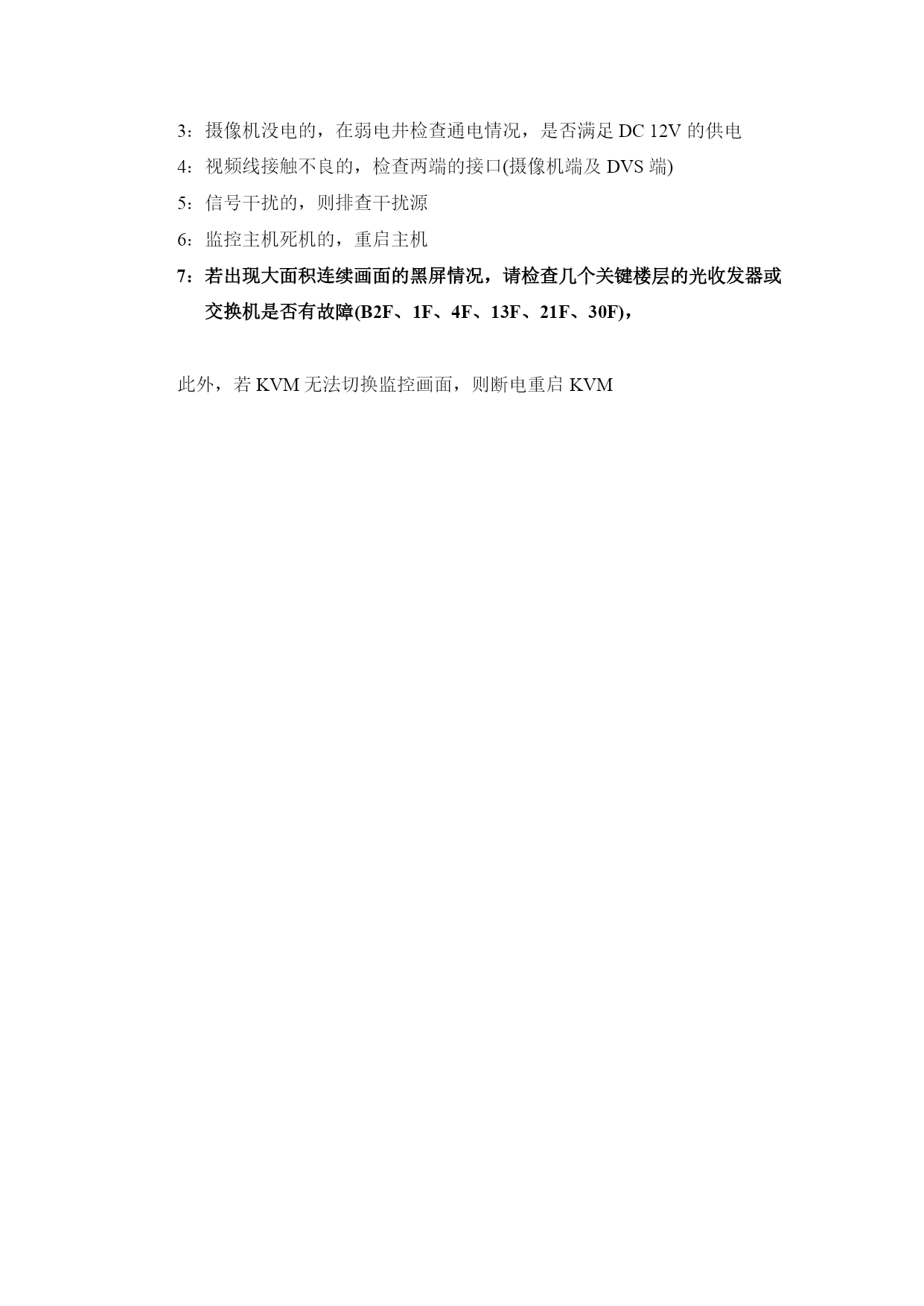

数字监控系统架构楼层摄像机在本层弱电井内采用集中供电方式，视频接入单路网络视频服务器(DVS)，同时DVS提供网络接口，接入本层网络交换机，交换机之间采用级联方式，分别连接到对应的光收发器，再通过光缆传入中控机房。该系统主干线采用光缆传输，在B2F、1F、4F、13F、21F、30F安防设备柜内安装光终端盒作为发送端，分别接收来自以下楼层的信号：B2F光收发器：B4F-B2F1F光收发器：B1F-2F4F光收发器：3F-7F13F光收发器：8F-16F21F光收发器：17F-25F30F光收发器：28F-32F同时在1F中控机房有3个终端盒作为接收端，分别接收来自B2、1F、4F、13F、21F、30F的视频信号，通过交换机将监控画面在监视器上显示所有监控画面被划分在16台监控主机上，通过客户端软件配置，在16台监视器上以轮巡的方式显示；其中1#~14#监视器均为16个画面，15#监视器有9个画面，16#监视器有10个画面(10个电梯监控)。其中还有1台17#监控主机，用于监控楼层重点区域所有监控画面通过KVM切换(KVM切换说明详见操作手册)说明1：B1F、1F安防设备在1F中控室电视墙下机柜内；2：2F安防设备在1F弱电井安防设备柜内；3：32F安防设备位于31F弱电井安防设备柜内；4：低区电梯监控设备位于16F电梯机房内，视屏信号通过网线传入15F弱电井网络交换机；5：高区电梯及消防梯监控设备位于32F电梯机房内，视屏信号通过网线传入31F弱电井网络交换机；6：若对本系统结构还有疑惑，请参见系统图7：关于客户端软件的详细应用，详见操作手册8：KVM切换器的详细使用，详见操作手册数字监控系统常见故障说明及处理方式一监控画面情况异常画面异常在监视器上直观反映出来有五种情况：画面长时间黑色，无任何显示。画面长时间黑色，但是画面左上角有时间显示、右下角有监控位置描述。有监控图像呈现，且图像正常，但是图像闪烁，或画面时断时续。有监控图像呈现，但是图像灰暗，或颜色不正常。5画面死机，不能控制。*导致第一种情况出现的原因有三种：DVS坏、DVS没有通电、网络中断。*导致第二种情况出现的原因有三种：摄像机没有通电、摄像机坏、视频故障。*导致第三种情况出现的原因有两种：网络不稳定、DVS不稳定、视频线接触不良。*导致第四种情况出现的原因有两种：视频线接触不良、摄像机故障、视频线收到强电干扰或其它强信号干扰*导致第五种情况出现的原因是监控主机出现死机二：处理方法1：DVS或摄像机坏的，则更换2：出现网络故障的，则检查DVS或交换机，最简单的方法是断电重启3：摄像机没电的，在弱电井检查通电情况，是否满足DC12V的供电4：视频线接触不良的，检查两端的接口(摄像机端及DVS端)5：信号干扰的，则排查干扰源6：监控主机死机的，重启主机7：若出现大面积连续画面的黑屏情况，请检查几个关键楼层的光收发器或交换机是否有故障(B2F、1F、4F、13F、21F、30F)，此外，若KVM无法切换监控画面，则断电重启KVM
