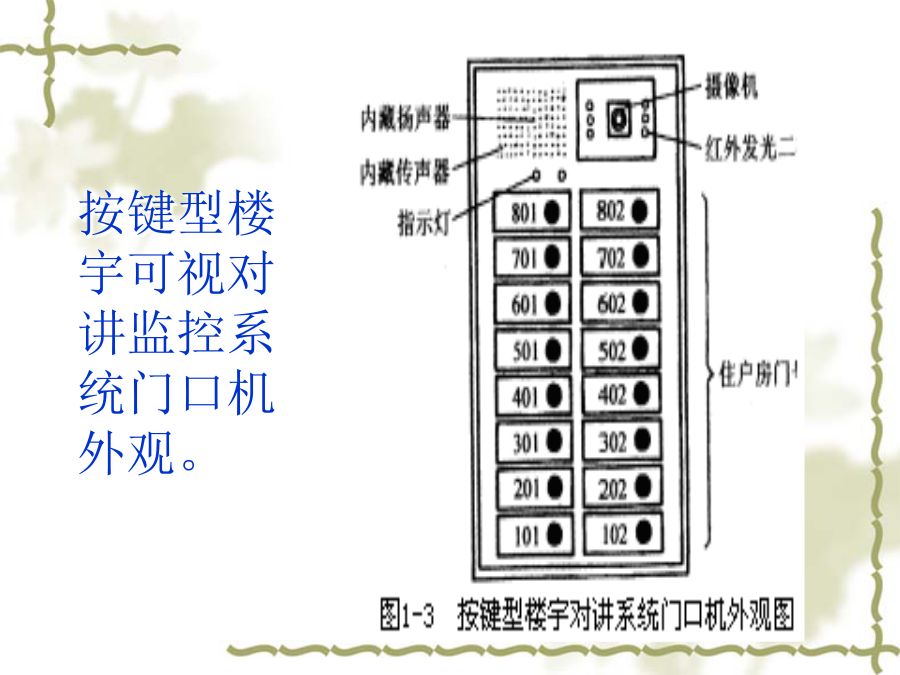

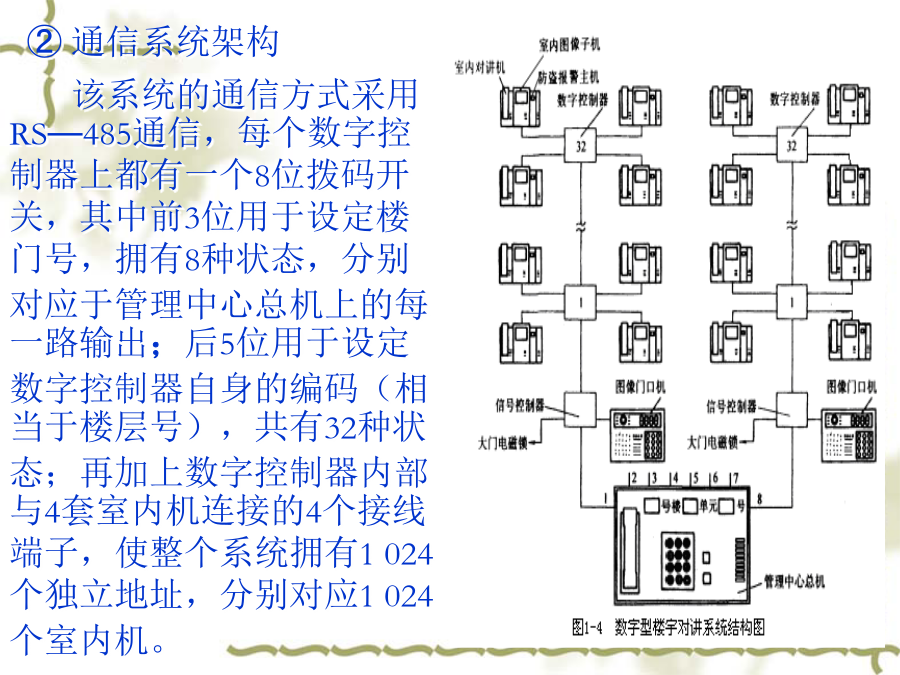

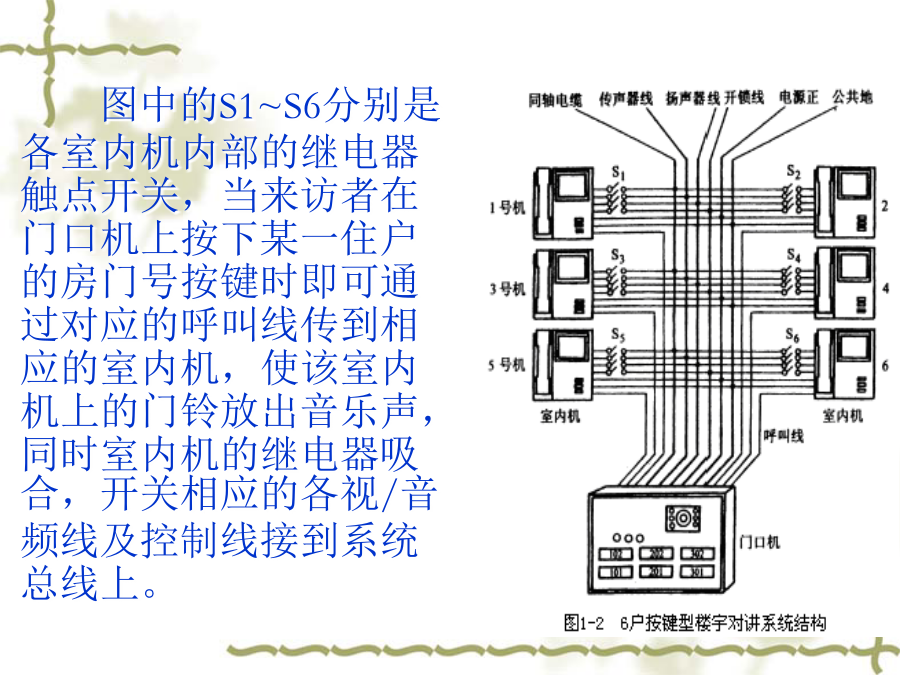

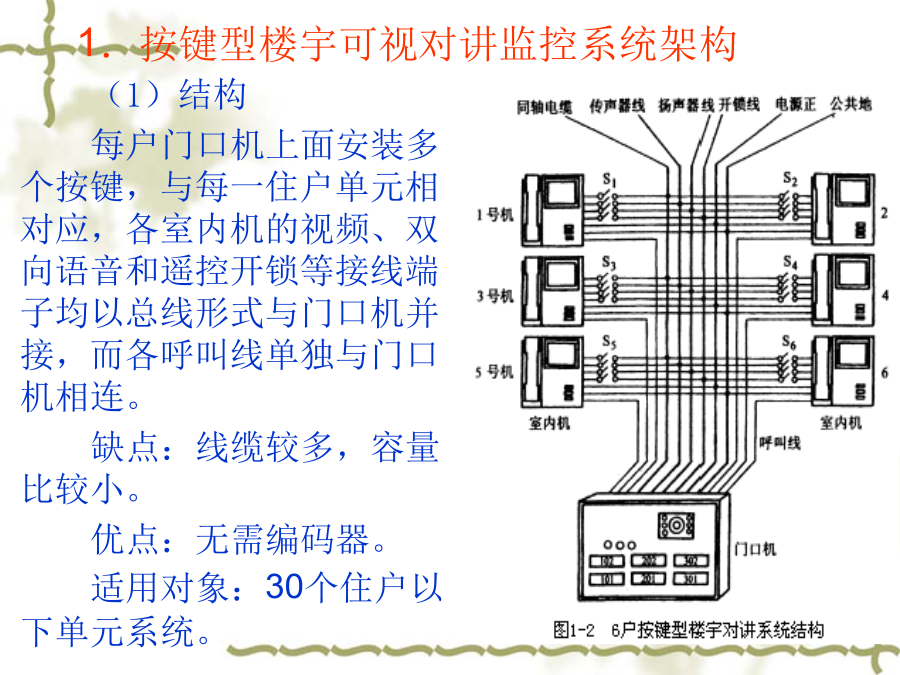

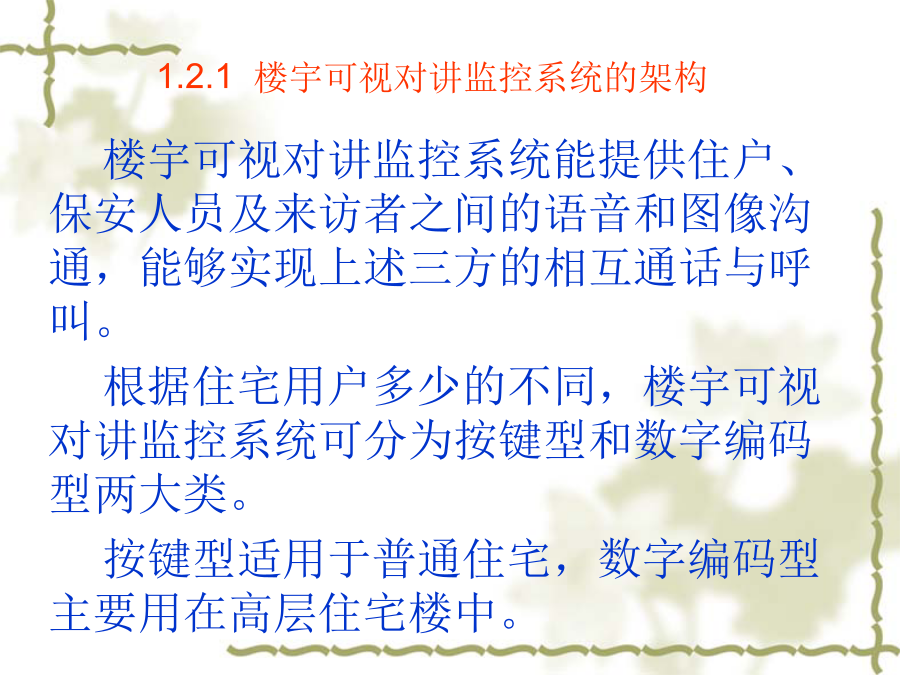

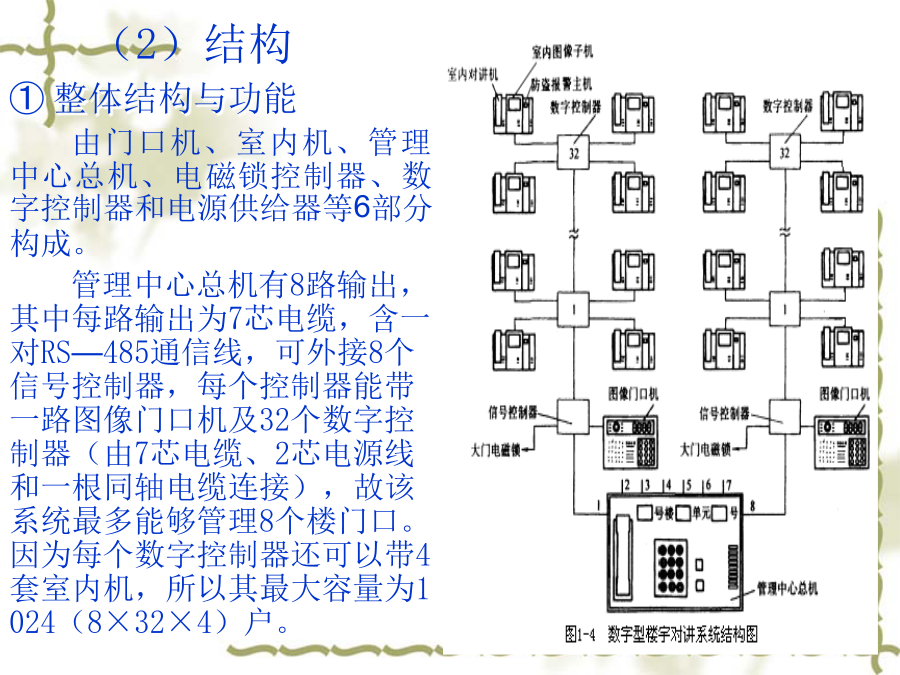

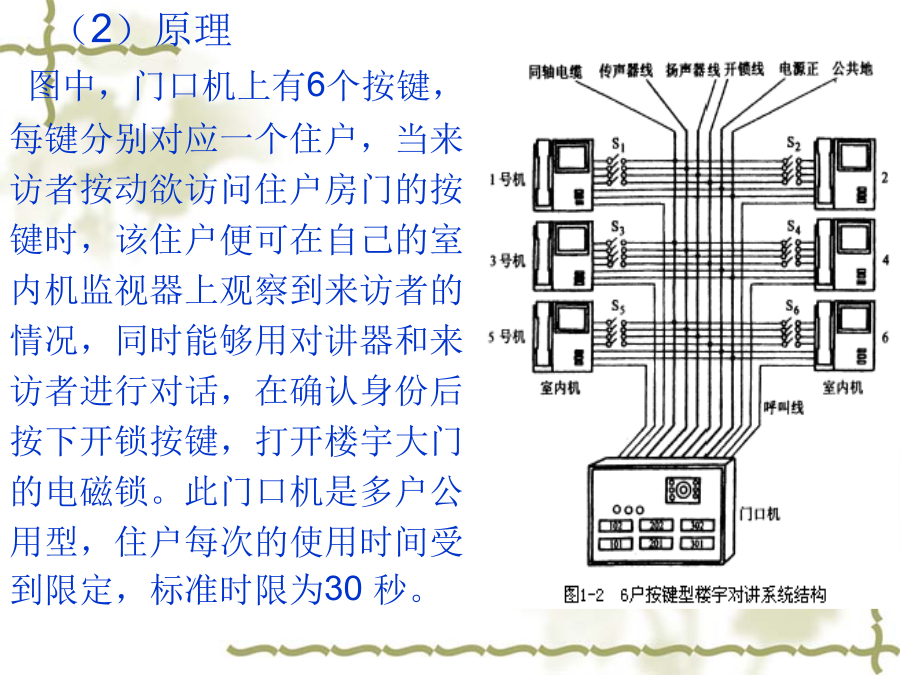

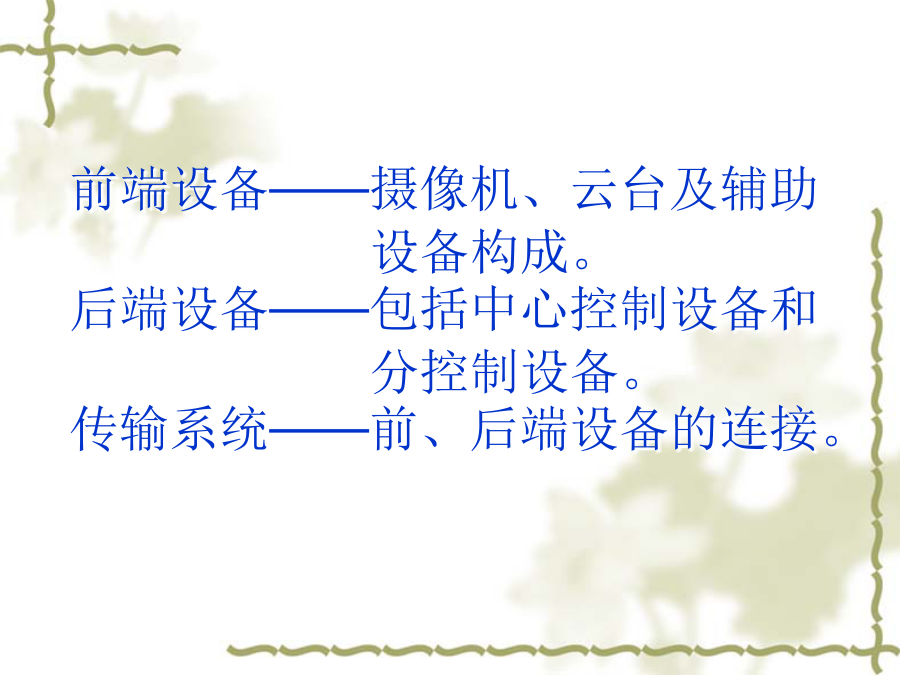

各类型视频监控系统的架构前端设备——摄像机、云台及辅助设备构成。后端设备——包括中心控制设备和分控制设备。传输系统——前、后端设备的连接。1.2.1楼宇可视对讲监控系统的架构1．按键型楼宇可视对讲监控系统架构按键型楼宇可视对讲监控系统门口机外观。（2）原理图中的S1~S6分别是各室内机内部的继电器触点开关，当来访者在门口机上按下某一住户的房门号按键时即可通过对应的呼叫线传到相应的室内机，使该室内机上的门铃放出音乐声，同时室内机的继电器吸合，开关相应的各视/音频线及控制线接到系统总线上。2．数字编码型楼宇可视对讲系统架构（2）结构该系统的通信方式采用RS—485通信，每个数字控制器上都有一个8位拨码开关，其中前3位用于设定楼门号，拥有8种状态，分别对应于管理中心总机上的每一路输出；后5位用于设定数字控制器自身的编码（相当于楼层号），共有32种状态；再加上数字控制器内部与4套室内机连接的4个接线端子，使整个系统拥有1024个独立地址，分别对应1024个室内机。③管理中心主机架构1.2.2中小型视频监控系统1．定点监控系统架构①如图所示为装备在大楼中的安保型定点监控系统，以监视盗窃现象的发生。除在各楼层的12个出口处安装定点摄像机外，还设置了3台四画面分割器和24小时实时录像机。②如图所示为装备于旅馆的定点监控系统。其中，1~6层客房通道的两端各安装一台定点摄像机，加上大门口、门厅、后门、停车场等4个监视点的摄像机，共计16台摄像机，再配置16画面分割器、普通大屏幕彩电和长时效录像机。随着监视点数的增加，系统规模会变大，若无其他附加设备与功能时，系统仍属于简易定点监控系统，如图所示。2．全方位监控系统架构当监控各级的全方位摄像机数量较多时，所需控制线缆很多且过长，会导致云台及电动镜头动作迟缓甚至无响应，整个系统将显得零乱。这时，就应该考虑使用小型系统主机。使用系统主机后整个系统的造价会上浮，但从布线考虑，各解码器与系统主机之间是以总线方式连接，系统中的线缆只需要一根两芯通信电缆连接。集成式的系统主机大都有报警探测器接口，可方便地将防盗报警系统与视频监控系统整合于一体。典型视频率监控系统结构如图所示。由于此系统比较完整地包括视频监控系统的标准配置，因此，称之为典型视频率监控系统。1.2.3大型视频监控系统架构1．大型视频监控系统的概念由于系统的结构非常复杂，因此工程难度高，作业难度大，传输条件与环境条件恶劣，仅仅十几个点的监控系统比超市、写字楼的几十甚至上百个点的监控系统的作业难度还大，有的系统还要求为将来的网络多媒体系统预留接口，或者要求采用综合布线方式对其传输部分进行施工。这就进一步增加了系统的施工作业难度。2.多主机、多级视频监控系统架构多主机、多级视频监控系统应用实例3．视/音频监控系统架构4路声音功能场切换器具有4路声音接入功能，可把其看成一种可同时监视并记录4路图像/声音的方法。它将输入的第1、2路声音混合以L（左）声道输出；将第3、4路声音混合以R（右）声道输出。实际上并不能单独处理并输出4路声音。现在，数字硬盘录像机（DVR）的出现，能够将多路图像、声音信号同时记录在同一硬盘中，这是靠画面分割器与切换器无法解决的难题。因此，可采用嵌入式硬盘录像技术来改造传统的视频监控系统。1.2.4基于网络的视频监控系统1.基于局域网的视频监控系统架构基于局域网的数字视频监控系统如图所示，在任一监控站点上，各路摄像机、监听头、报警控头、解码器等前端设备都连接到该站点的本地数字网络主机上，并通过该主机连接到局域网上。2.基于互联网网的远程视频监控系统架构1．视频监控系统在技术安防体系中的地位与作用2．电视与视频监控系统的关系3．欧美视频监控系统的现状与我国视频监控系统规范4．视频监控系统的数字化进程5．视频监控系统的现状与未来发展的方向7．各种视频监控系统的基本架构
