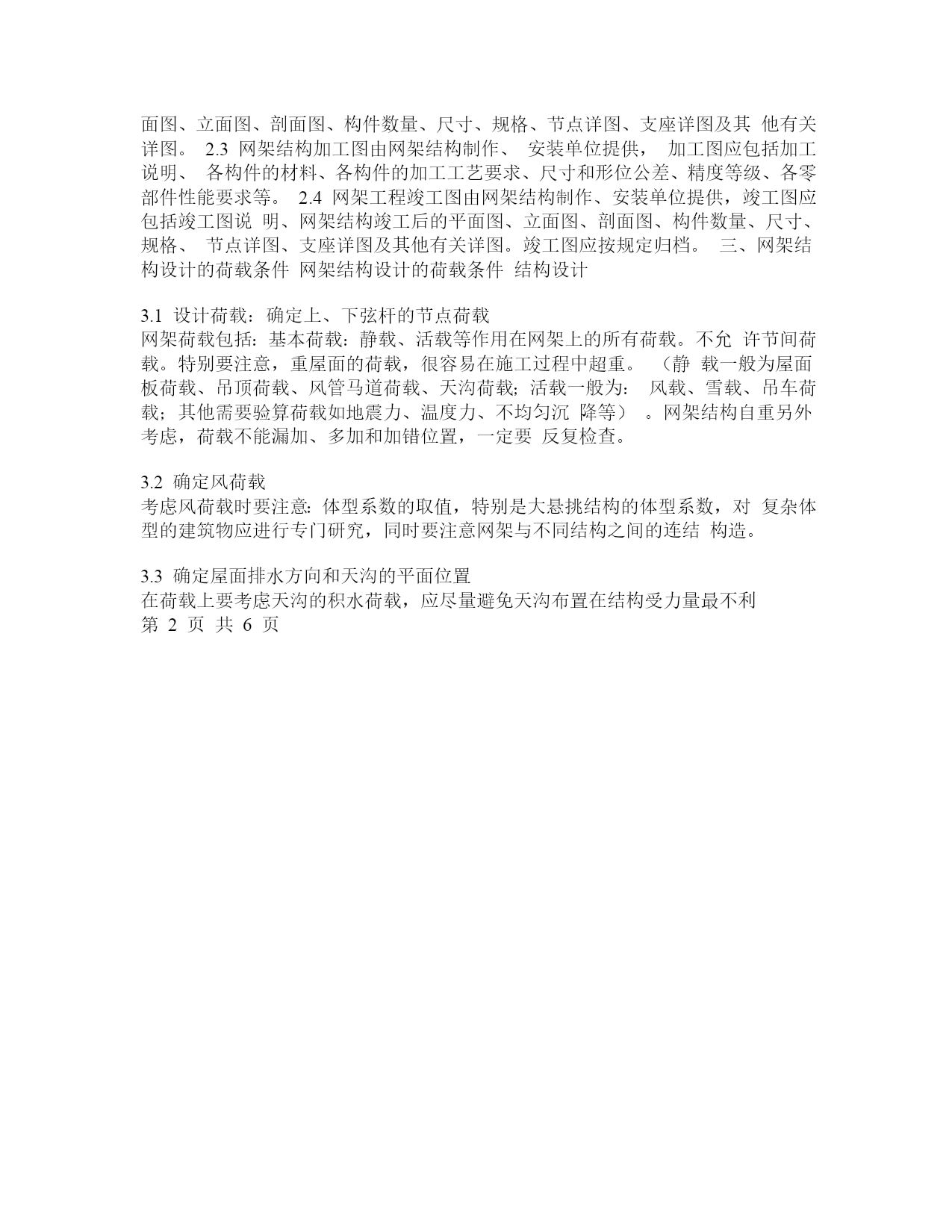

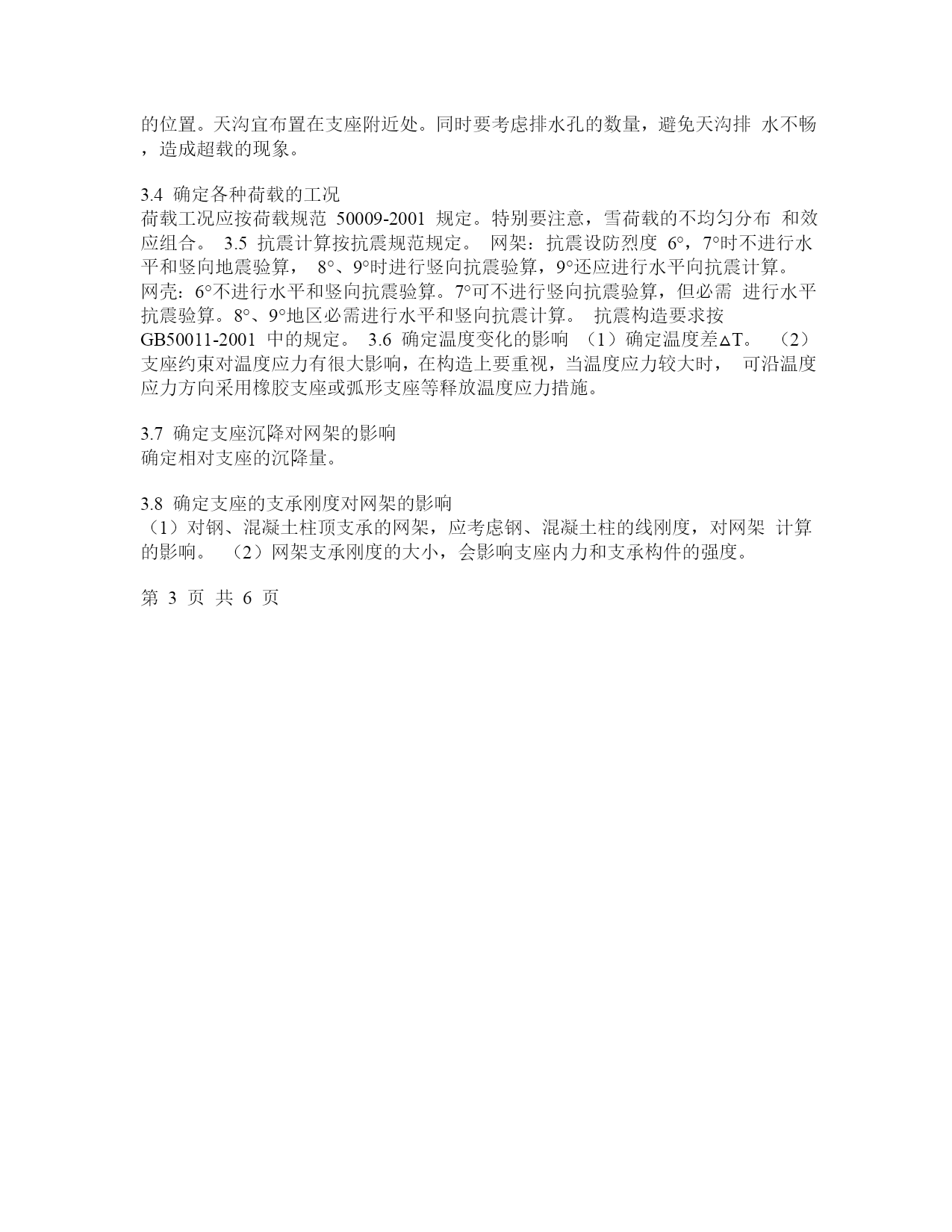

使用培训讲义网架设计程序MST使用培训讲义一、网架结构设计的依据1.1网架结构设计必须由有设计资质的（设计）单位进行设计。1.2甲级设计单位可设计各类网架结构工程项目；对于新颖节点的网架、中型及以上单层曲面型网架、中型及中型以上的组合网架结构及其他特殊网架结构，除了由甲级设计单位设计外，有条件时宜组织有关专家进行技术咨询。1.3乙级设计单位可设计中、小型（网架跨度≤60m）网架工程项目。1.4丙级及丙级以下设计单位不宜设计网架工程项目。1.5网架结构计算应由担任该项目的设计单位负责，当由网架制作、安装单位进行网架结构计算时，该单位必须具备相应的计算能力，同时其计算结果必须由项目的设计单位认定。1.6网架结构计算程序须经省（部）级技术鉴定后方可使用。1.7网架结构设计时，荷载取值及荷载组合效应应按国家规范〈〈建筑结构荷载规范〉〉GB50009-2001执行。1.8网架结构支承设计时，应按工程实际支承情况进行设计，不应随意套用。1.9网架结构的防火、防腐设计，应按照国家规范《钢结构防火涂料应用技术规范》CECS24：90和《涂装作业安全规程涂装前处理工艺安全》GB7692-87要求执行。二、网架结构设计的图纸文件2.1网架结构设计单位应提供完整的网架结构设计图纸，图纸及设计计算书应按规定归档。2.2网架结构设计施工图由设计单位提供，设计施工图应包括设计说明、平面图、立面图、剖面图、构件数量、尺寸、规格、节点详图、支座详图及其他有关详图。2.3网架结构加工图由网架结构制作、安装单位提供，加工图应包括加工说明、各构件的材料、各构件的加工工艺要求、尺寸和形位公差、精度等级、各零部件性能要求等。2.4网架工程竣工图由网架结构制作、安装单位提供，竣工图应包括竣工图说明、网架结构竣工后的平面图、立面图、剖面图、构件数量、尺寸、规格、节点详图、支座详图及其他有关详图。竣工图应按规定归档。三、网架结构设计的荷载条件网架结构设计的荷载条件结构设计3.1设计荷载：确定上、下弦杆的节点荷载网架荷载包括：基本荷载：静载、活载等作用在网架上的所有荷载。不允许节间荷载。特别要注意，重屋面的荷载，很容易在施工过程中超重。（静载一般为屋面板荷载、吊顶荷载、风管马道荷载、天沟荷载；活载一般为：风载、雪载、吊车荷载；其他需要验算荷载如地震力、温度力、不均匀沉降等）。网架结构自重另外考虑，荷载不能漏加、多加和加错位置，一定要反复检查。3.2确定风荷载考虑风荷载时要注意：体型系数的取值，特别是大悬挑结构的体型系数，对复杂体型的建筑物应进行专门研究，同时要注意网架与不同结构之间的连结构造。3.3确定屋面排水方向和天沟的平面位置在荷载上要考虑天沟的积水荷载，应尽量避免天沟布置在结构受力量最不利的位置。天沟宜布置在支座附近处。同时要考虑排水孔的数量，避免天沟排水不畅，造成超载的现象。3.4确定各种荷载的工况荷载工况应按荷载规范50009-2001规定。特别要注意，雪荷载的不均匀分布和效应组合。3.5抗震计算按抗震规范规定。网架：抗震设防烈度6°，7°时不进行水平和竖向地震验算，8°、9°时进行竖向抗震验算，9°还应进行水平向抗震计算。网壳：6°不进行水平和竖向抗震验算。7°可不进行竖向抗震验算，但必需进行水平抗震验算。8°、9°地区必需进行水平和竖向抗震计算。抗震构造要求按GB50011-2001中的规定。3.6确定温度变化的影响（1）确定温度差△T。（2）支座约束对温度应力有很大影响，在构造上要重视，当温度应力较大时，可沿温度应力方向采用橡胶支座或弧形支座等释放温度应力措施。3.7确定支座沉降对网架的影响确定相对支座的沉降量。3.8确定支座的支承刚度对网架的影响（1）对钢、混凝土柱顶支承的网架，应考虑钢、混凝土柱的线刚度，对网架计算的影响。（2）网架支承刚度的大小，会影响支座内力和支承构件的强度。四、网架结构设计控制参数的条件网架结构设计控制参数的设计控制参数4.1结构的选型结构的选型要注意几何可变的情况。网架应是几何不变体系，尤其要注意抽空结构的几何可变情况。结构选型要考虑结构形式受力的简捷，合理，传力明确可靠的原则。检验网架的平面尺寸同支承条件，是否符合土建施工情况。主要范围是：①网架的支座高低同土建的支座高低是否一致。②网架的周边同屋面排水的天沟以及女儿墙之间的关系。③网架的尺寸同土建平面的轴线关系。④网架的支座同土建的支座构件是否统一。4.2确定钢材网架的钢材应符合JGJ7-91的规定，采用普通型钢、薄壁型钢，材质Q235B可采用焊接管或无缝管（市场上一般为20#钢）。4.3确定钢材的控制应力对于钢材的设计应力应考虑目前材料的负公差多，加工质量，安装质量和施工管理等方面的综合因素和安全度的影
