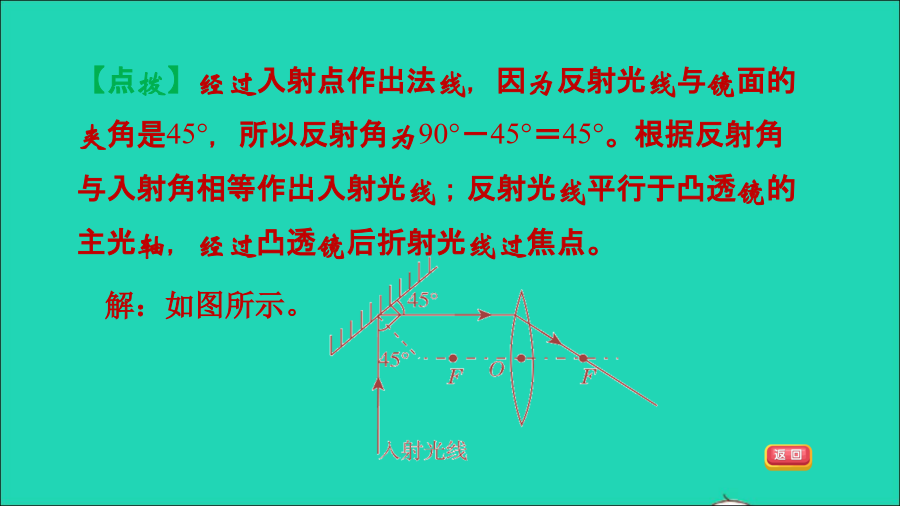

全章热门考点整合专训见习题1．【中考·呼和浩特】光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。2．【中考·丹东】如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。请画出入射光线、反射光线和折射光线的大致方向。解：如图所示。3．【中考·潍坊】如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。解：如图所示。4．【中考•衡阳】如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。【点拨】经过入射点作出法线，因为反射光线与镜面的夹角是45°，所以反射角为90°－45°＝45°。根据反射角与入射角相等作出入射光线；反射光线平行于凸透镜的主光轴，经过凸透镜后折射光线过焦点。5．如图所示，学校教学楼楼梯拐角处墙上装了一面平面镜，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。请画出灯S经过平面镜照射到下层楼道A点的光路及灯S在镜中的像S′。解：如图所示。6．【中考·河北】在“探究光的反射规律”的实验中，平面镜水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON折转，如图1所示。(1)实验中还需要的器材是________、激光笔和铅笔。(2)将一束光贴着纸板E沿AO射到O点，纸板F上会显示出反射光束OB：为探究反射光和入射光是否在同一平面内，下一步的操作是____________________________________________________________________________________。(3)使光束以不同角度入射进行实验，测量数据如上表所示。由此可得：在反射现象中，________________________。(4)如图2所示，已知入射光线与反射光线的夹角为90°，请在图中画出平面镜的位置并标出反射角的度数。解：如图所示。7．如图所示，某同学用硬纸筒探究小孔成像。(1)小孔成像的原理是_____________________________。(2)请在图中作出蜡烛AB在屏上所成的像A′B′(要求标出A′、B′)。(3)该同学将一根高3cm的蜡烛固定在小孔前6cm处，改变像到小孔的距离，测出了不同距离时像的高度，填在表格中：根据表中的数据及实验观察到的现象可以得到的结论：蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离s成________(填“正比”或“反比”)，当像到小孔的距离小于蜡烛到小孔的距离时，所成的像是________(填“放大”“缩小”或“等大”)的，物体通过小孔所成的像一定是________(填“倒立”“放大”“等大”或“缩小”)的。【点拨】由表可知，像的高度和像到小孔距离的比值是一个定值，即像的高度h与像到小孔的距离s成正比。由表可知，当像到小孔的距离为2.0cm、4.0cm时，像的高度为1.0cm、2.0cm，均小于蜡烛的高3cm，可见当像到小孔的距离小于蜡烛到小孔的距离时，所成的像是缩小的。由表可知，当像到小孔的距离和蜡烛到小孔的距离相等，即为6.0cm时，蜡烛和像的高度均为3.0cm；当像到小孔的距离大于蜡烛到小孔的距离时，即8.0cm、10.0cm，像的高度为4.0cm、5.0cm，均大于蜡烛的高3cm，所以物体通过小孔所成的像可能是放大的、可能是等大的、可能是缩小的，但一定是倒立的。8．【中考·齐齐哈尔】小彤同学在“探究平面镜成像特点”实验时：(1)用玻璃板代替平面镜实验时，会看到两个不重合的像，分别是玻璃板前后两个面反射形成的，为消除此影响可选用______(填“厚”或“薄”)一些的玻璃板代替平面镜。将玻璃板垂直放置在水平桌面上，这样做是为了便于确定像的________。为了便于比较像与物的大小关系，所用的两支蜡烛A、B，应选择外形________(填“相同”或“不相同”)的。【点拨】因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；将玻璃板垂直放置在水平桌面上，便于确定像的位置；为了比较像与物的大小关系，实验中应选择两支完全相同的蜡烛。(2)将点燃的蜡烛A竖立在玻璃板的前面，将________(填“点燃”或“不点燃”)的蜡烛B竖立着在玻璃板后面移动，直到看上去蜡烛B跟蜡烛A的像完全重合。(3)标记蜡烛A、B的位置，测得蜡烛B到玻璃板的距离_____(填“小于”“等于”或“大于”)蜡烛A到玻璃板的距离。(4)当蜡烛A远离玻璃板时，像会________(填“靠近”或“远离”)玻璃板，像的大小________(填“变小”“不变”或“变大”)。(5)将光屏竖立在像的位置(与玻璃板平行)，光屏上无法呈现蜡烛的像，说明平面镜所成的像是______(填“虚”或“实”
