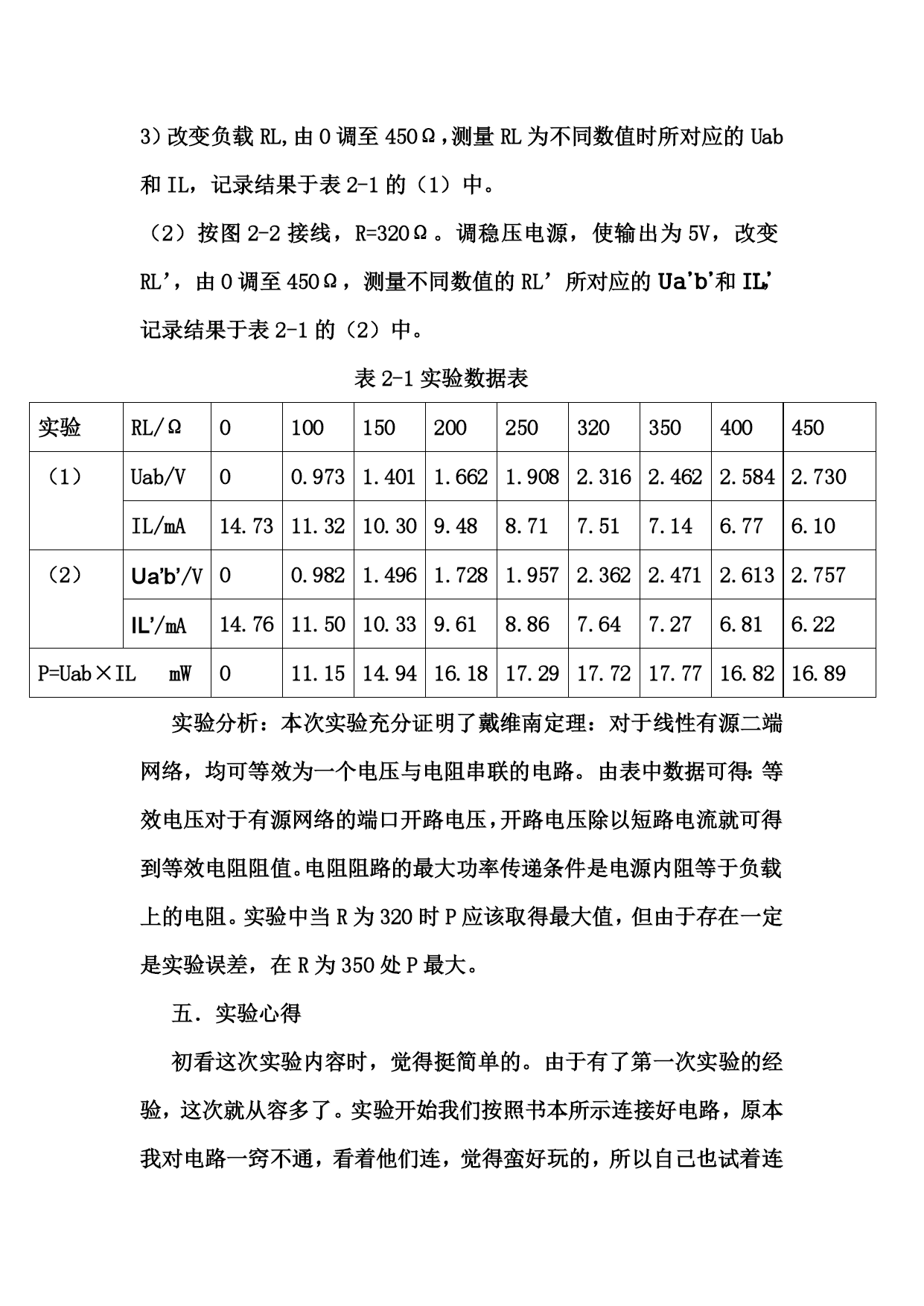

第二次实验报告一、实验题目：戴维南定理验证二、实验目的：1、加深对戴维南定理的理解。2、学习用实验方法测定电路等效电压和等效电阻。3、了解线性电阻电路最大功率传递条件。三、实验仪器设备：数字万用表一块、模拟万用表一块、电工实验箱一台。四、实验内容和步骤：1、接线图：如图2-1、2-2所示。2、元件选择及理论计算在实验箱上选择R1=100Ω、R2=270Ω、R3=100Ω。当E=10V的时候等效电路的开路电压E’=？、等效电路R=？3、实验步骤：（1）按图2-1接线，调稳压电源，使输出电压为10V，并保持不变。做如下实验:1)将负载RL开路，测开路电压Uab，记录结果。2）将负载RL短路，测该支路的短路电流Isc，记录结果。3）改变负载RL,由0调至450Ω，测量RL为不同数值时所对应的Uab和IL，记录结果于表2-1的（1）中。（2）按图2-2接线，R=320Ω。调稳压电源，使输出为5V，改变RL’，由0调至450Ω，测量不同数值的RL’所对应的Ua’b’和IL’，记录结果于表2-1的（2）中。表2-1实验数据表实验RL/Ω0100150200250320350400450（1）Uab/V00.9731.4011.6621.9082.3162.4622.5842.730IL/mA14.7311.3210.309.488.717.517.146.776.10（2）Ua’b’/V00.9821.4961.7281.9572.3622.4712.6132.757IL’/mA14.7611.5010.339.618.867.647.276.816.22P=Uab×ILmW011.1514.9416.1817.2917.7217.7716.8216.89实验分析：本次实验充分证明了戴维南定理：对于线性有源二端网络，均可等效为一个电压与电阻串联的电路。由表中数据可得：等效电压对于有源网络的端口开路电压，开路电压除以短路电流就可得到等效电阻阻值。电阻阻路的最大功率传递条件是电源内阻等于负载上的电阻。实验中当R为320时P应该取得最大值，但由于存在一定是实验误差，在R为350处P最大。五．实验心得初看这次实验内容时，觉得挺简单的。由于有了第一次实验的经验，这次就从容多了。实验开始我们按照书本所示连接好电路，原本我对电路一窍不通，看着他们连，觉得蛮好玩的，所以自己也试着连一连，发现并不像我想的那么难。很多时候，有些事情还没做前总是觉得好难好难，对它产生畏惧，其实这只是我们自己的心理作用。当你真的动手尝试后，你会发现原来那并没有想象中那么难，是自己给自己压力了而已。我们照着书本提示，一步一步操作。实验要求测多组数据，要换很多次电阻。和我一起做实验的XX是负责调电阻的，他做实验特别认真，书本要求320Ω的电阻，他就一定要调到320Ω，多1Ω不行，少1Ω也不肯。他说做实验就要严谨，才能减小误差。实验要不不做，要做就得把它做好。他说得很对，其实不仅仅是做实验，做任何事我们都应该认真对待，不能马马虎虎应付。通过这次实验，我们验证了戴维南定理，也更清楚了它的重要性，知道它是用于分析电路的一条很重要定理。而让我体会最深的是合作的重要。正是在实验过程中我们三个相互配合，才能顺利完成实验！
