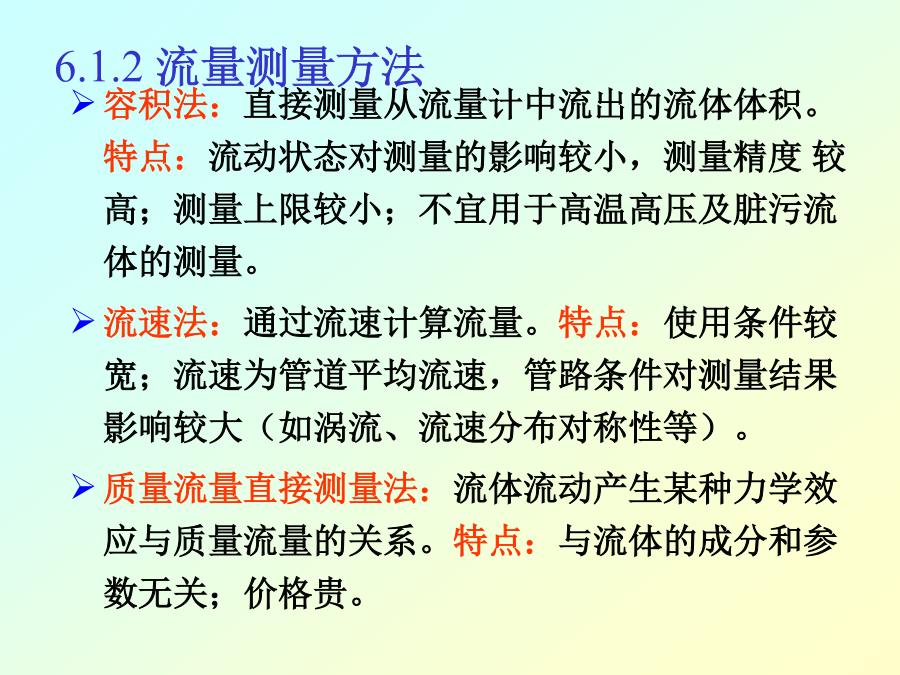

第六章6.1概述6.1.2流量测量方法6.1.3流量仪表的种类6.2容积式流量测量计6.2.1容积式流量测量仪表的原理与结构在给定流量计条件下，计量空间体积一定，只要测得转子的转动次数，就可得到通过流量计的流体体积累积值。设：流量计计量空间体积—v(m3)，一定时间内转子转动次数—N，则在该时间内流过的流体体积：6.2.1.2结构继续转动至（c）位置时，下齿轮B为主动轮，上齿轮为从动轮，作用在B轮上的合力矩使之作逆时针方向转动，A齿轮顺时针旋转，将已收入A轮一侧的半月形容积内的流体排至出口。由（a）至（c），椭圆齿轮转动了1/4周，所排出的流体体积为一个半月形体积。显然，齿轮转动一周所排出的流体体积为4个半月形容积。半月形的容积为应用2）腰轮（罗茨）流量计1）凸轮式刮板流量计构造：转子、凸轮、刮板、滚柱、壳体结构说明：壳体内腔为一圆形空筒，转子为可转动空心薄壁圆筒，筒壁开四个互成900的槽，刮板在其内滑动，并可伸出或缩进。四个刮板分别由二个连杆连接，相互交叉，互不干扰。刮板内侧各有一小滚柱。它们均紧靠在一个固定凸轮上，可沿具有特定曲线形状的凸轮边缘滚动，从而使刮板时而伸出，时而缩进。连杆一端刮板从转子筒边口槽伸出时，另一端刮板则缩进筒内（因连杆长度一定）。工作原理：流体通过时，计量计进、出口压差（P1>P2）作用推动刮板和转子顺时针转动。（a）位置时，刮板A和D与壳体形成一个计量室。由（a）向(b)过渡时，刮板D逐渐收缩；刮板A则仅转动而不收缩。当转至状态（c）时，刮板A转了900（转子整体也转了900），排出一个计量室的流体体积。由（c)继续转动时，刮板A开始收缩。因此，转子每转一圈将排出四个计量室的流体体积。2）凹线式刮板流量计构造：转子、刮板、连杆、壳体壳体内腔为特殊曲线形状，由大、小圆弧和二条相互对称的凹线组成。实心转子中间开有四个互成900的槽。连杆带动刮板在槽内沿径向滑动。（1）刮板的特殊运动轨迹不产生涡流，不改变流体运动状态。（2）测量精度高（±0.2%），压力损失小(30kPa)；（3）能适应不同粘度和带有细粒固体杂质的流体测量，不发生转子卡住现象；（4）振动和噪音小，适合于中等或大流量测量。（3）旋转活塞式容积流量计1-隔板6.2.2容积式流量计的特性及影响因素6.2.3容积式流量计的选择6.2.4容积式流量计的安装6.2.5容积式流量计使用情况判断速度式流量计的共同特点6.3.1涡轮流量计涡轮流量计工作原理示意图(2)性能特点：准确度高0.25-0.5%。在线性流量范围内，即使流量发生变化，累积流量准确度也不会降低，且在短时间内，再现性可达0.05％。量程比:8～10:1。口径相等时，涡轮流量计的最大流量值大于很多其它流量计阻力：300Pa，适应性强数字信号输出（3）涡轮流量计的安装使用:(4)信号传输线①信号线最大长度：L＝dVV＜1000mV时，d＝1.0；1000mV＜V＜1500mV时，d＝1.5；V＞5000mV时，d=2.0。②信号接地线采用屏蔽电缆，以防止外部的感应噪声。显示仪表端屏蔽接地，传输电线远离强电磁设备，不得与动力线平行布置。(5)运转维护①当涡轮流量计的管道需要清洗时，必须开旁路，清洗液体不能通过流量计。②管道系统启动时必先开旁路，以防止流速突然增加，引起涡轮转速过大而损坏。③涡轮流量计轴承应定期更换。6.3.2流体振动式流量计6.3.2.1涡街流量计的原理6.3.2.2涡街流量计的基本结构6.3.3电磁流量计上式须在下述条件的前提下方成立：①磁场是均匀分布的恒定磁场；②被测流体的流速轴对称分布；③被测液体是非磁性的；④被测液体的电导率均匀且各向同性。
