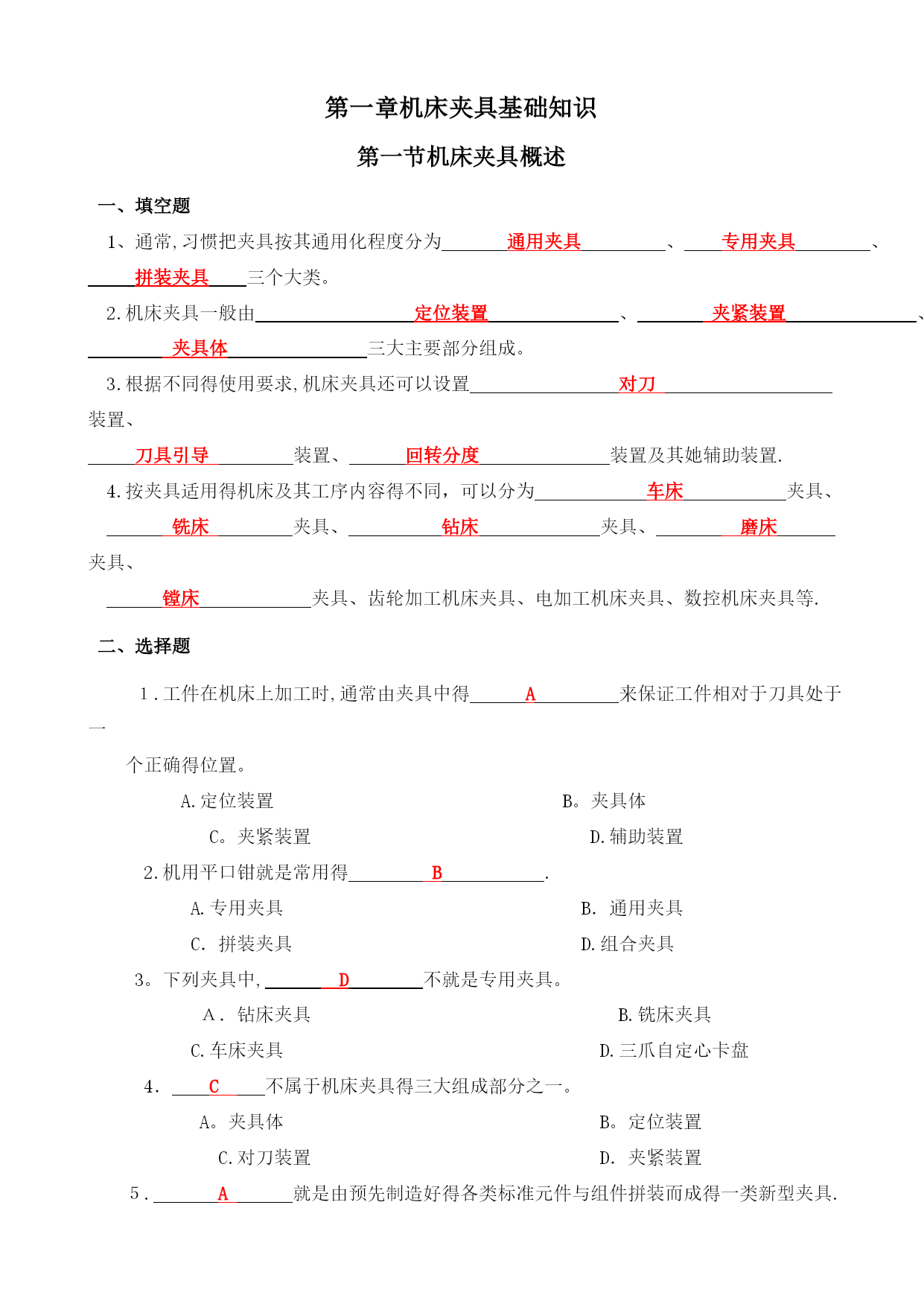

第一章机床夹具基础知识第一节机床夹具概述一、填空题1、通常,习惯把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类。2.机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成。3.根据不同得使用要求,机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其她辅助装置.4.按夹具适用得机床及其工序内容得不同，可以分为车床夹具、铣床夹具、钻床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等.二、选择题１.工件在机床上加工时,通常由夹具中得A来保证工件相对于刀具处于一个正确得位置。A.定位装置B。夹具体C。夹紧装置D.辅助装置2.机用平口钳就是常用得B.A.专用夹具B．通用夹具C．拼装夹具D.组合夹具3。下列夹具中,D不就是专用夹具。Ａ．钻床夹具B.铣床夹具C.车床夹具D.三爪自定心卡盘4．C不属于机床夹具得三大组成部分之一。A。夹具体B。定位装置C.对刀装置D．夹紧装置５.A就是由预先制造好得各类标准元件与组件拼装而成得一类新型夹具.Ａ.拼装夹具B.专用夹具第三章工件得夹紧C。通用夹具D.数控机床夹具6。在机床夹具中,Ｖ形块通常作为D使用。A.夹具体B.夹紧装置C.辅助装置Ｄ.定位元件７。下列说法中，C不正确。A．一般情况下，机床夹具具有使工件在夹具中定位与夹紧两大作用B.夹具相对于机床与刀具得位置正确性，要靠夹具与机床、刀具得对定来解决Ｃ。工件被夹紧后,就自然实现了定位D。定位与夹紧就是两回事三、判断题１．一般来说，通用夹具就是机床夹具中得主要研究对象.(×）2。一般情况下，机床夹具具有使工件在夹具中定位与夹紧两大作用。(√）3.工件安装时,采用找正定位比采用夹具定位效率更高、精度更高.(×)4．机床夹具只能用于工件得机械加工工序中。(×）5。机床夹具一般已标准化、系列化,并由专门厂家生产。（×）6。定位装置一般由各种标准或非标准定位元件组成，它就是夹具工作得核心部分。(√)7。自动、高效夹具得实际应用，可以相应地降低对操作工人得装夹技术要求。（√）8.在数控机床上加工零件,无须采用专用夹具。（×）９。所有机床夹具都必须设置夹紧装置。(×)10．车床夹具中，花盘通常作为定位元件。(×)四、简答题1.机床夹具在生产中有什么作用？答:（1)保证工件加工精度,稳定整批工件得加工质量。(2)提高劳动生产率。(３)改善工人得劳动条件。(4)降低对操作工人得技术等级要求。2。机床夹具三大组成部分得作用分别就是什么?答：定位装置：能使工件相对于刀具占有一个正确得位置。夹紧装置：能保证工件在加工过程中其在定位时所获得得定位位置不被破坏.夹具体：它就是夹具得基础与骨架，通过它将夹具上其她各类装置连接成一个有机整体，依靠它完成夹具与机床得连接。第二节夹具得要求与设计前期准备一、填空题１．一般来说，夹具得设计可分为前期准备、拟定结构方案、绘制夹具总装图、绘制夹具零件图四个阶段。2。根据所起作用与应用场合,基准可分为设计基准与工艺基准两类。3．工艺基准可分为工序基准、定位基准、装配基准、测量基准。4．设计机床夹具时，应满足得四个方面得基本要求为保证工件加工精度要求、提高机械加工生产效率，降低工件得生产成本、具有良好得工艺性。5。生产实际中应当掌握得夹具设计原始资料包括工件图纸与工艺文件、生产纲领、夹具制造与使用得情况。二、选择题1.夹具得定位与夹紧必须要A,这就是对夹具得最基本要求.A.保证满足本工序得加工精度要求B.提高机械加工生产效率C.降低工件得生产成本D。具有良好得工艺性2。生产实际中应当掌握得夹具设计原始资料不包括D。A.工件图样Ｂ。工艺文件与生产纲领C.制造与使用夹具得情况D．机械加工手册3。Ｃ不属于夹具设计时工件图样分析得主要内容。Ａ。了解工件得工艺过程Ｂ．明确本工序在整个加工工艺过程中得位置C．了解企业设备得精度水平D.掌握本工序加工精度要求及工件已加工表面情况４。下列说法中,只有B就是正确得。A。设计基准包括工序基准、定位基准、测量基准与装配基准Ｂ.工艺基准包括工序基准、定位基准、测量基准与装配基准C.工序基准包括设计基准、定位基准、测量基准与装配基准D。以上说法都不对5．工件一般有两类加工精度要求：A.A。尺寸精度与位置精度B.尺寸精度与表面粗糙度Ｃ.位置精度与表面粗糙度Ｄ.表面粗糙度与热处理6．夹具设计中，应D作为定位基准.Ａ.采用毛坯表面B。选择与加工面无直接关系得表面C.选择较小得表面Ｄ.尽量选择加工表面得工序基准三、判断题1.基准可分为定位基准与设计基准两类。(×)２。提高机械加工生产效率就
