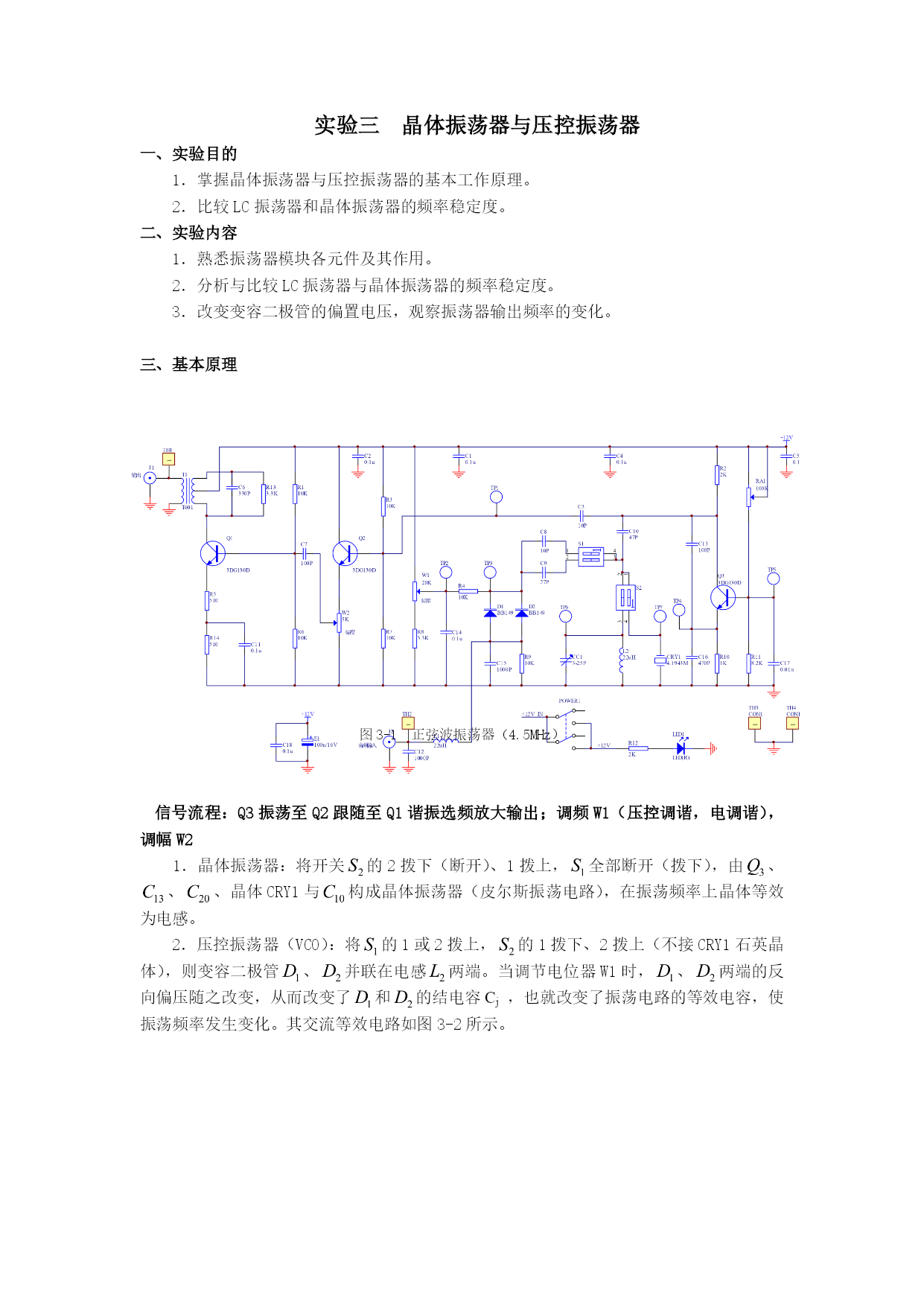

实验三晶体振荡器与压控振荡器一、实验目的1．掌握晶体振荡器与压控振荡器的基本工作原理。2．比较LC振荡器和晶体振荡器的频率稳定度。二、实验内容1．熟悉振荡器模块各元件及其作用。2．分析与比较LC振荡器与晶体振荡器的频率稳定度。3．改变变容二极管的偏置电压，观察振荡器输出频率的变化。三、基本原理图3-1正弦波振荡器（4.5MHz）信号流程：Q3振荡至Q2跟随至Q1谐振选频放大输出；调频W1（压控调谐，电调谐），调幅W21．晶体振荡器：将开关的2拨下（断开）、1拨上，全部断开（拨下），由、、、晶体CRY1与构成晶体振荡器（皮尔斯振荡电路），在振荡频率上晶体等效为电感。2．压控振荡器（VCO）：将的1或2拨上，的1拨下、2拨上（不接CRY1石英晶体），则变容二极管、并联在电感两端。当调节电位器W1时，、两端的反向偏压随之改变，从而改变了和的结电容Cj，也就改变了振荡电路的等效电容，使振荡频率发生变化。其交流等效电路如图3-2所示。C16470P图3-2压控振荡器交流等效电路图3．晶体压控振荡器开关的1接通或2接通，的1接通，就构成了晶体压控振荡器。四、实验步骤1．将电路接成LC振荡器，在室混温下记下振荡频率、振荡幅度于表3-1（示波器接于J1处）。S1关，交替接通2（LC振荡器）和1（晶体振荡器），或S2的1、2都通，并将数据记于下表中。表3-1S2状态振荡器振荡频率振荡电压2通LC振荡器1通晶体振荡器1、2通并联L的晶体振荡器2．两种压控振荡器的频率变化范围1)将电路连接成压控振荡器，示波器接于J1，直流电压表（万用表）接于TP3。2）将W1从低阻值、中阻值到高阻值位置，分别将变容二极管的反向偏置电压（万用表测）、输出频率和输出电压记于下表3-2中。3．将电路改接成晶体压控振荡器，重复上述实验，并将结果记于下表3-2中。4．在晶体压控振荡器电路的基础上，将并接于晶体两端，但需将CC1断开或置于容量最小位置。然后重做上述实验，将结果记于下表3-2中。（注：W1高阻值，TP3对地电压最大，即W1抽头在最上位置）。表3-2（S1状态为：1通（用27P）电容）W1电阻值W1低阻值W1中阻值W1高阻值注：S2状态振荡频率/电压LC压控振荡器2通，1不通（下拨）晶体压控振荡器1通，2不通并联L2的晶体压控振荡器1、2通五、实验仪器1．高频实验箱1台2．双踪示波器1台六、数据处理与分析七、实验总结
