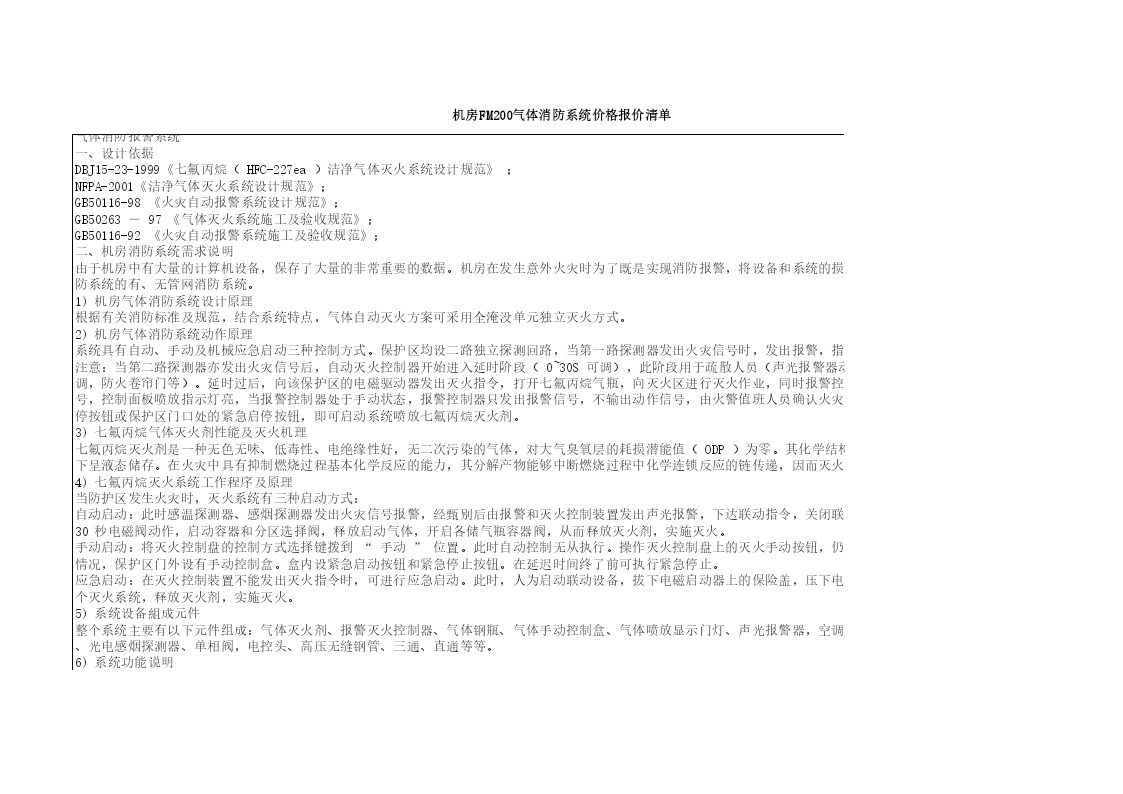

机房FM200气体消防系统价格报价清单气体消防报警系统一、设计依据DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》；NFPA-2001《洁净气体灭火系统设计规范》；GB50116-98《火灾自动报警系统设计规范》；GB50263－97《气体灭火系统施工及验收规范》；GB50116-92《火灾自动报警系统施工及验收规范》；二、机房消防系统需求说明由于机房中有大量的计算机设备，保存了大量的非常重要的数据。机房在发生意外火灾时为了既是实现消防报警，将设备和系统的损害减少到最小，设计采用气体消防系统的有、无管网消防系统。1)机房气体消防系统设计原理根据有关消防标准及规范，结合系统特点，气体自动灭火方案可采用全淹没单元独立灭火方式。2)机房气体消防系统动作原理系统具有自动、手动及机械应急启动三种控制方式。保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出报警，指示火灾发生的部位，提醒工作人员注意：当第二路探测器亦发出火灾信号后，自动灭火控制器开始进入延时阶段（0~30S可调），此阶段用于疏散人员（声光报警器动作）和联动设备的（关闭摇风空调，防火卷帘门等）。延时过后，向该保护区的电磁驱动器发出灭火指令，打开七氟丙烷气瓶，向灭火区进行灭火作业，同时报警控制器接受压力信号发生器的反馈信号，控制面板喷放指示灯亮，当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由火警值班人员确认火灾后，按下报警控制面板上的紧急启停按钮或保护区门口处的紧急启停按钮，即可启动系统喷放七氟丙烷灭火剂。3)七氟丙烷气体灭火剂性能及灭火机理七氟丙烷灭火剂是一种无色无味、低毒性、电绝缘性好，无二次污染的气体，对大气臭氧层的耗损潜能值（ODP）为零。其化学结构式为CF3-CHF-CF3。在一定压强下呈液态储存。在火灾中具有抑制燃烧过程基本化学反应的能力，其分解产物能够中断燃烧过程中化学连锁反应的链传递，因而灭火能力强、灭火速度快。4)七氟丙烷灭火系统工作程序及原理当防护区发生火灾时，灭火系统有三种启动方式：自动启动：此时感温探测器、感烟探测器发出火灾信号报警，经甄别后由报警和灭火控制装置发出声光报警，下达联动指令，关闭联锁设备，发出灭火指令，延迟0-30秒电磁阀动作，启动容器和分区选择阀，释放启动气体，开启各储气瓶容器阀，从而释放灭火剂，实施灭火。手动启动：将灭火控制盘的控制方式选择键拨到“手动”位置。此时自动控制无从执行。操作灭火控制盘上的灭火手动按钮，仍将按上述即定程序实施灭火。一般情况，保护区门外设有手动控制盒。盒内设紧急启动按钮和紧急停止按钮。在延迟时间终了前可执行紧急停止。应急启动：在灭火控制装置不能发出灭火指令时，可进行应急启动。此时，人为启动联动设备，拔下电磁启动器上的保险盖，压下电磁铁芯轴。释放启动气体，开启整个灭火系统，释放灭火剂，实施灭火。5)系统设备組成元件整个系统主要有以下元件组成：气体灭火剂、报警灭火控制器、气体钢瓶、气体手动控制盒、气体喷放显示门灯、声光报警器，空调切断装置、照明切断装置、防火阀、光电感烟探测器、单相阀，电控头、高压无缝钢管、三通、直通等等。6)系统功能说明一旦发生火灾险情，通过各个光电感应器采集信号传送至报警灭火控制器，首先在第一时间报警，然后在自动切断空调新风设备的供电盒照明的供电，启动气体灭火系统，对机房进行气体灭火，减少机房的损失。7)可扩充功能可以通过增加钢瓶数量和气体灭火剂的重量实现气体消防系统控制机房面积的扩容，增加另外区域的气体消防控制。三、七氟丙烷机房气体灭火系统设计1.灭火剂七氟丙烷HFC227ea的化学分子式为CF3CHFCF3，其质量应符合相应安全的技术指标。2.防护区防护区的划分应符合以下要求。(1)防护区宜以固定的单个封闭空间划分;当同一区间的吊顶和地板下需同时保护时，可合为一个防护区。(2)当采用管网灭火系统时，一个防护区的面积不宜大于800㎡;容积不宜大于3600m3。(3)当采用预制灭火装置时，一个防护区的面积不宜大于500㎡;容积不宜大于1600m3。(4)防护区的最低环境温度不应低于-l0℃。(5)防护区围护结构及门窗的耐火极限均不应低于0.5h;吊顶的耐火极限不应低于0.25h。(6)防护区围护结构承受内压的允许压强，不宜低于1.2kpa。(7)防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。(8)防护区的泄压口宜设在外墙上，应位于防护区净高的2/3以上。泄压口面积按下式计算:Fx=0.l5*Q/(Pfx0.5)式中Fx----泄压口面积(mz);Q一一七氟丙烷在防护区
