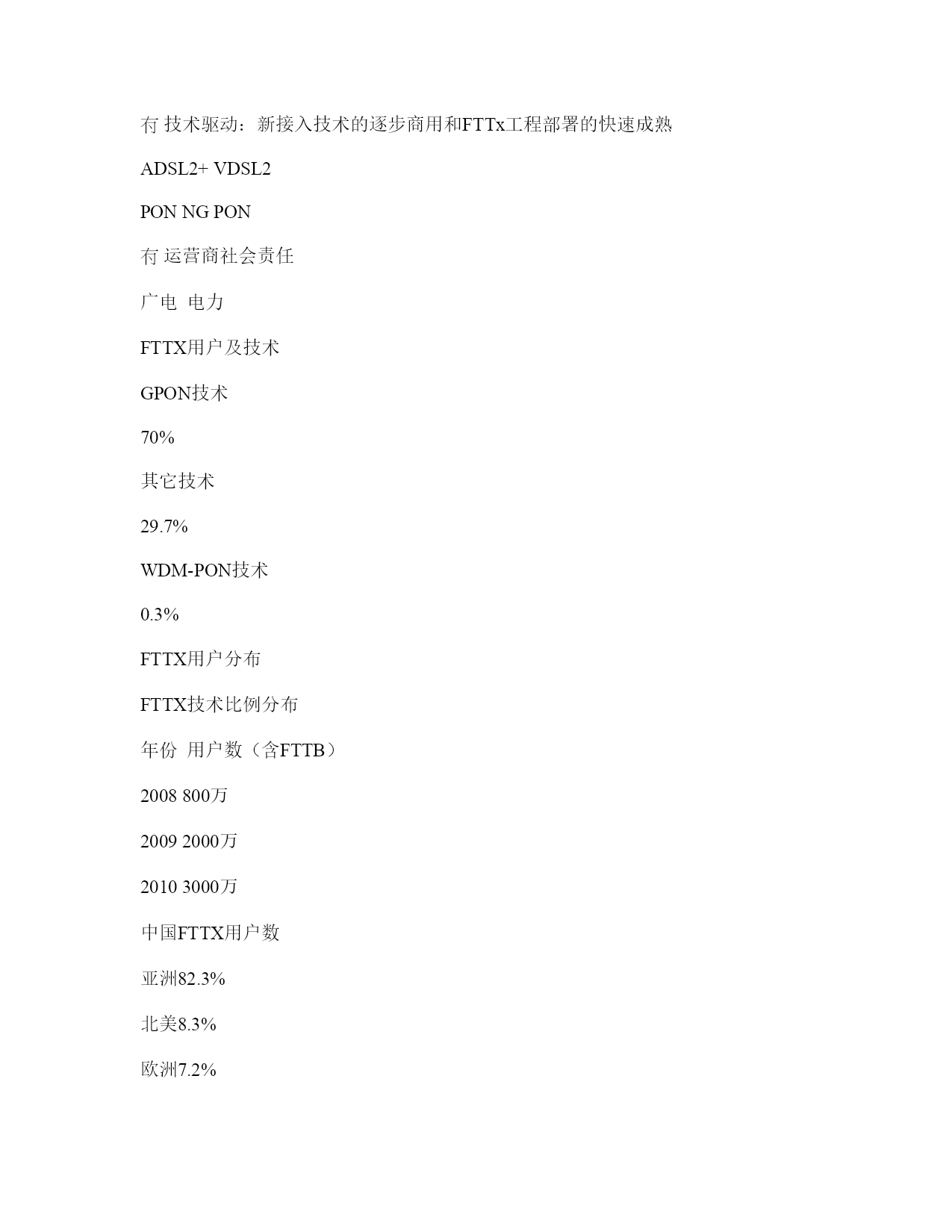

FTTH整体解决方案2010/7/16汇报提纲FTTx的发展FTTx网络部署FTTX整体解决方案及产品介绍FTTH整体解决方案及产品介绍FTTB整体解决方案及产品介绍FTTC整体解决方案及产品介绍FTTx的发展03年04年05年10年将来09年为什么要发展FTTX(宽带提速)？业务驱动：着眼未来网络的建设需求竞争驱动：应对来自其他主流宽带运营商竞争2005todayComingVoIPIPTVMultiplePlay上网技术驱动：新接入技术的逐步商用和FTTx工程部署的快速成熟ADSL2+VDSL2PONNGPON运营商社会责任广电电力FTTX用户及技术GPON技术70%其它技术29.7%WDM-PON技术0.3%FTTX用户分布FTTX技术比例分布年份用户数（含FTTB）2008800万20092000万20103000万中国FTTX用户数亚洲82.3%北美8.3%欧洲7.2%其它2.2%全球FTTX用户数FTTx的发展2010/7/16汇报提纲FTTx的发展FTTx网络部署FTTX整体解决方案及产品介绍FTTH整体解决方案及产品介绍FTTB整体解决方案及产品介绍FTTC整体解决方案及产品介绍FTTX网络部署2010/7/16FTTx网络部署—ODNCOFPDP接入网小区OLT节点ONU光分配点（主干光节点）光分配点（小区/路边等）光分配点（大楼）用户端接点（选配）光用户接入点OLT节点ONU光分配点（小区/路边等）光分配点（大楼）用户端接点（选配）光用户接入点接入主干光缆环接入配线光缆环/链引入层光缆/电缆馈线光缆段配线光缆段入户光缆段馈线光缆段配线光缆段入户光缆段（c）对应接入光缆网段落（a）FTTx系统光缆段落（OLT设在局端）（b）FTTx系统光缆段落（OLT设在接入点）中心局交接点（主干光节点）分配点（小区/路边/大楼等）CO中心局2010/7/16FTTx网络部署—ODN新建场景改造场景（普通住宅用户）适宜采用的建设模式：FTTH高端住宅用户-别墅FTTH（发达地区）/FTTB（欠发达地区)普通住宅用户-高层/多层商务办公楼?高端客户?低端客户?FTTO（P2P）?FTTO（P2MP）FTTB+xDSL楼道已经布放市话线缆FTTB+Xdsl楼道已经布放五类线缆发达地区FTTH2010/7/16FTTx网络部署—OLT放置早期试点建设：OLT放置于小区机房，覆盖距离太短、机房数量庞大，维护成本高，不利于发挥光纤接入的技术优势目前主流建设：OLT放置于模块局，覆盖距离3-5Km、机房数量较少，维护方便，非常适合FTTx的大规模部署远期建设OLT放置于中心局，覆盖距离8Km以上、机房数量极少，维护成本低，有效发挥光纤长距离传输优势2010/7/16FTTx网络部署—分路器设置集中放置：光分路器放置于小区机房、光缆交接箱中、局端机房（OLT机房）*集中分光维护相对方便，在前期业务未全部开通的情况下可节省设备的投资。分散放置：光分路器放置于楼内、楼外、挂杆安装的分纤箱中。*分散放置的光分路器更靠近ONU，能节约更多的光缆资源、城市管道资源尽量采用一级均匀分光，不宜超过3级简化网络结构，便于故障排查※原则一：分光器尽量靠近用户节省光缆资源、管道资源※原则二：分光器尽量集中放置方便维护，节省OLT资源※原则三：2010/7/16FTTx网络部署—ONU基于FTTC或宽带下移的ONU，建议采用内置DSL端口和包含话音网关（或者外置IAD）提供话音和数据接入FTTC基于FTTB模式的ONU，建议采用内置FE/DSL端口和话音网关提供话音和数据接入,采用LAN方式时，考虑五类线长度限制基于FTTH模式的ONU，建议采用内置4FE端口和2对电话端口提供住户各厅室的业务接入FTTBFTTH2010/7/16楼道竖井光缆FTTx网络部署—光缆垂直布线光缆，单芯松套子单元光缆结构，特别适用于在竖井内分散分
