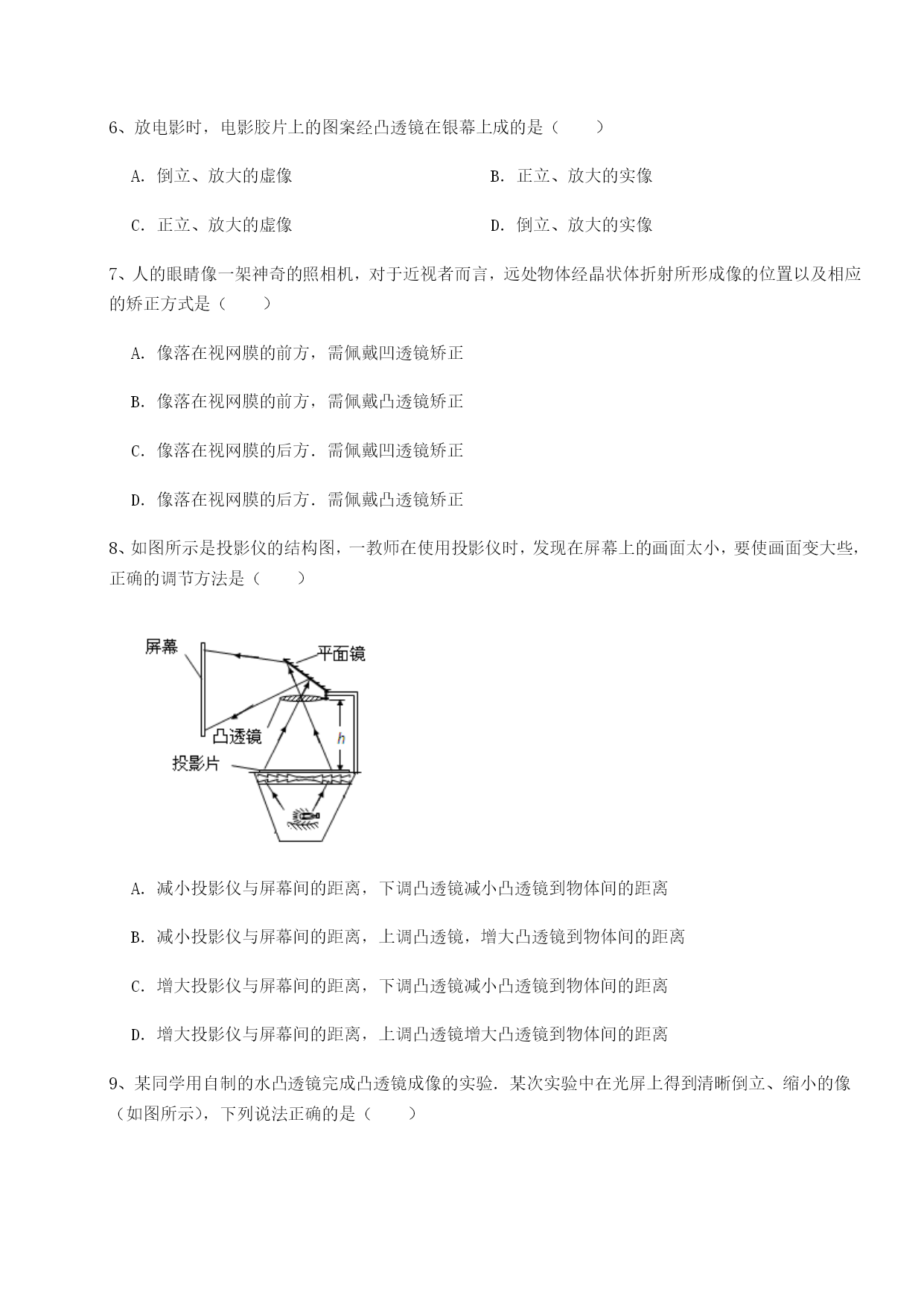

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、把物体放在离凸透镜30cm处时，在透镜的另一侧光屏上，得到物体倒立、缩小的实像，这个透镜的焦距可能是（）A．10cmB．20cmC．25cmD．30cm2、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距3、如图所示，图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像4、关于透镜，下列说法中正确的是（）A．光线通过凹透镜一定不会相交B．光线通过凸透镜一定能会聚于一点C．凸透镜只对平行光有会聚作用D．一个凸透镜有两个实焦点5、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小6、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像7、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（）A．像落在视网膜的前方，需佩戴凹透镜矫正B．像落在视网膜的前方，需佩戴凸透镜矫正C．像落在视网膜的后方．需佩戴凹透镜矫正D．像落在视网膜的后方．需佩戴凸透镜矫正8、如图所示是投影仪的结构图，一教师在使用投影仪时，发现在屏幕上的画面太小，要使画面变大些，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜增大凸透镜到物体间的距离9、某同学用自制的水凸透镜完成凸透镜成像的实验．某次实验中在光屏上得到清晰倒立、缩小的像（如图所示），下列说法正确的是（）A．此时凸透镜的焦距大于15cmB．将蜡烛远离凸透镜，应使光屏远离凸透镜才能再次得到清晰的像C．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小D．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，这可以解释远视眼的形成原因10、我市在重要的位置都安装了“电子眼”，形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远，所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在光的折射现象中光路是（选填“可逆”或“不可逆”）的；矫正近视眼的一种方法是戴一副由（选填“凸”或“凹”）透镜片做的眼镜。2、以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小（选填“变大”、“变小”或“不变”）。周围的同学都能看见小红，是因为光照到小红身上，发生了光的反射。每年6月6日是全国“爱眼日”。如下图所示的四幅图中，表示近视眼成像情况的是③，矫正方法的是（填序号）。3、如图甲所示，小文在探究凸透镜成像规律时，将凸透镜A固定在光具座上保持位置不变，使烛焰在光屏上成清晰的像。把烛焰与光屏的位置对换后，在光屏上将观察到倒立、（选填“放大”、“缩小”或“等大”）的实像。小文将光屏先后放在如图乙所示位置，在光屏上能观察到大小相等的光斑，
