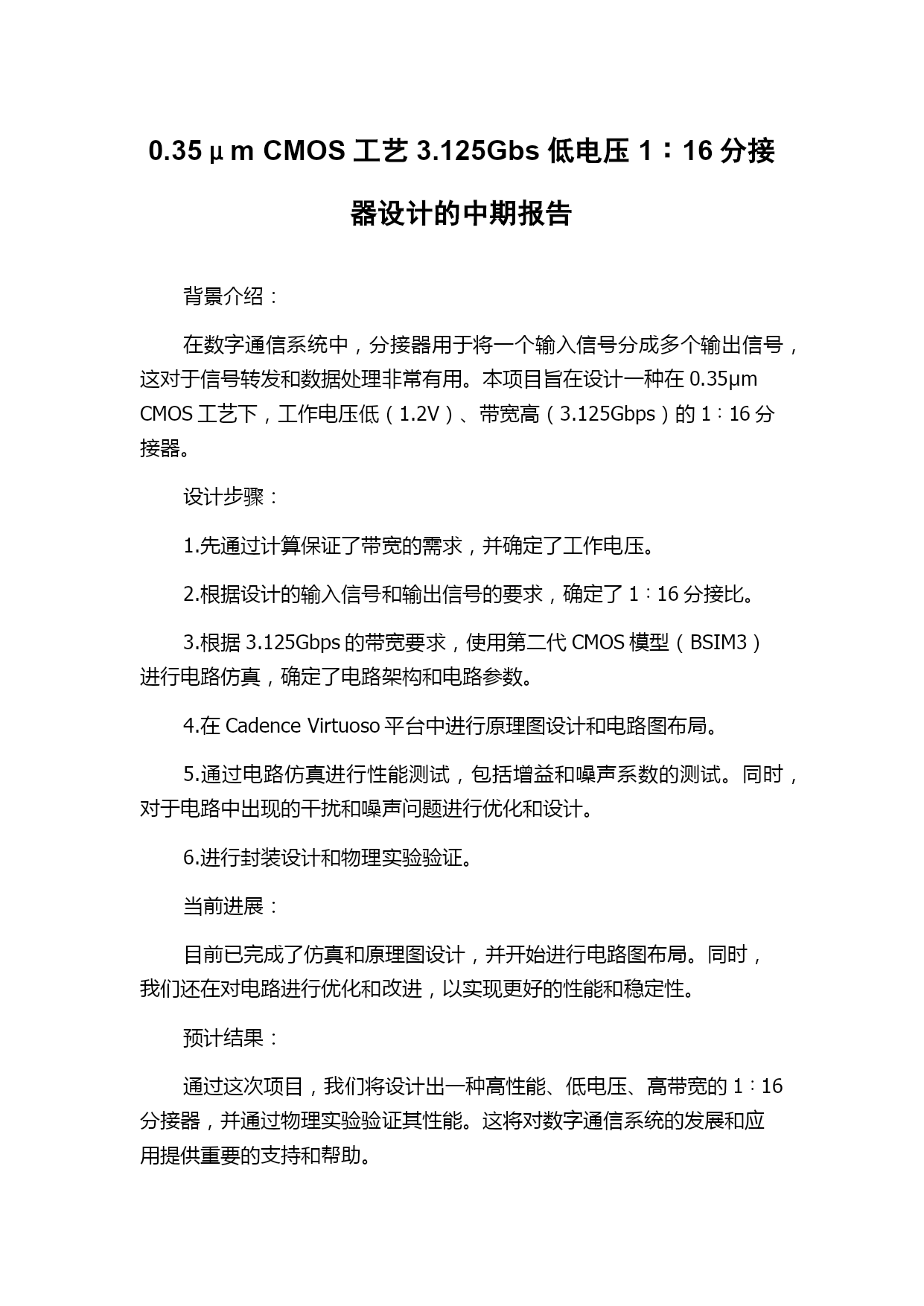

0.35μmCMOS工艺3.125Gbs低电压1∶16分接器设计的中期报告背景介绍：在数字通信系统中，分接器用于将一个输入信号分成多个输出信号，这对于信号转发和数据处理非常有用。本项目旨在设计一种在0.35μmCMOS工艺下，工作电压低（1.2V）、带宽高（3.125Gbps）的1∶16分接器。设计步骤：1.先通过计算保证了带宽的需求，并确定了工作电压。2.根据设计的输入信号和输出信号的要求，确定了1∶16分接比。3.根据3.125Gbps的带宽要求，使用第二代CMOS模型（BSIM3）进行电路仿真，确定了电路架构和电路参数。4.在CadenceVirtuoso平台中进行原理图设计和电路图布局。5.通过电路仿真进行性能测试，包括增益和噪声系数的测试。同时，对于电路中出现的干扰和噪声问题进行优化和设计。6.进行封装设计和物理实验验证。当前进展：目前已完成了仿真和原理图设计，并开始进行电路图布局。同时，我们还在对电路进行优化和改进，以实现更好的性能和稳定性。预计结果：通过这次项目，我们将设计出一种高性能、低电压、高带宽的1∶16分接器，并通过物理实验验证其性能。这将对数字通信系统的发展和应用提供重要的支持和帮助。
