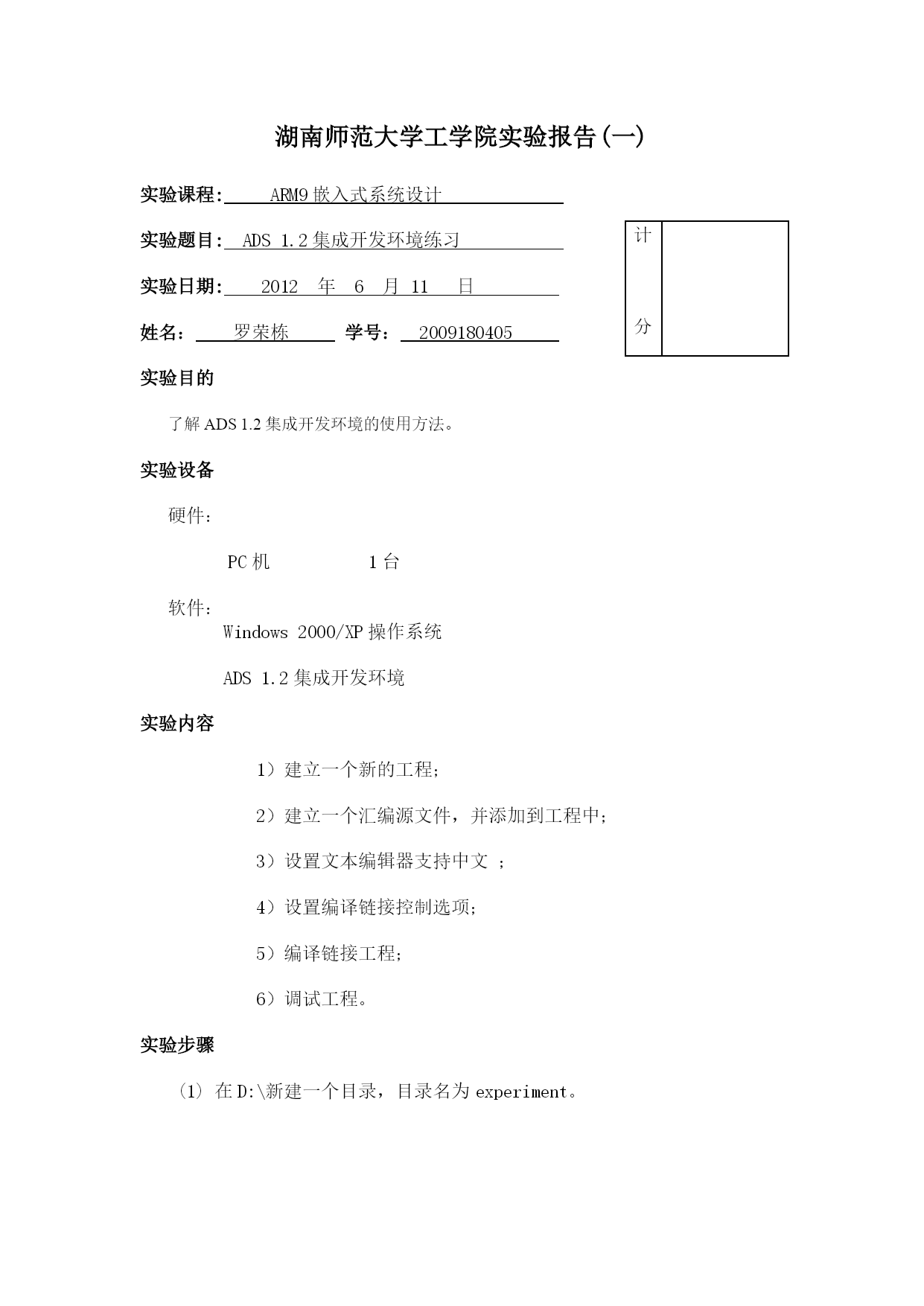

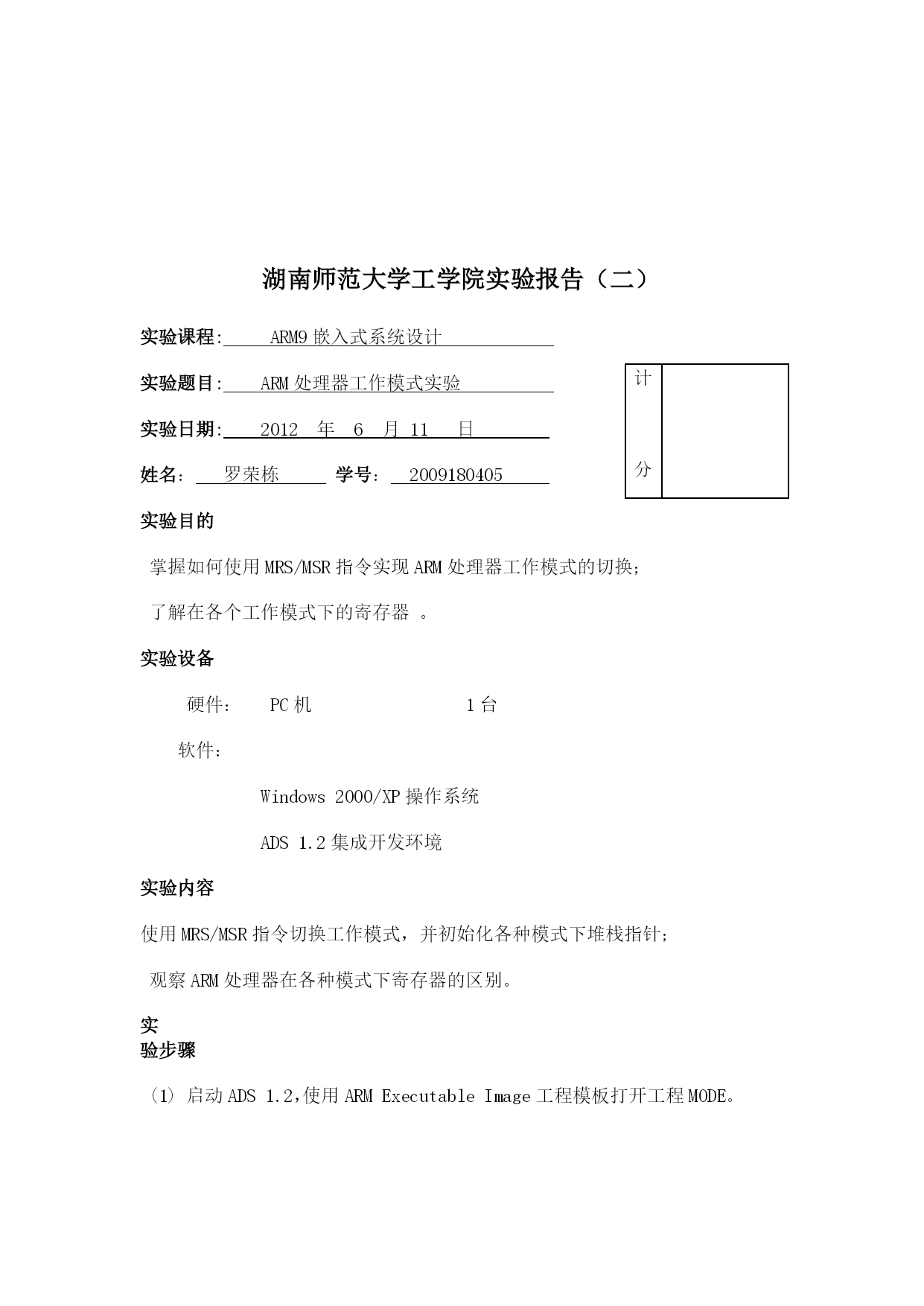

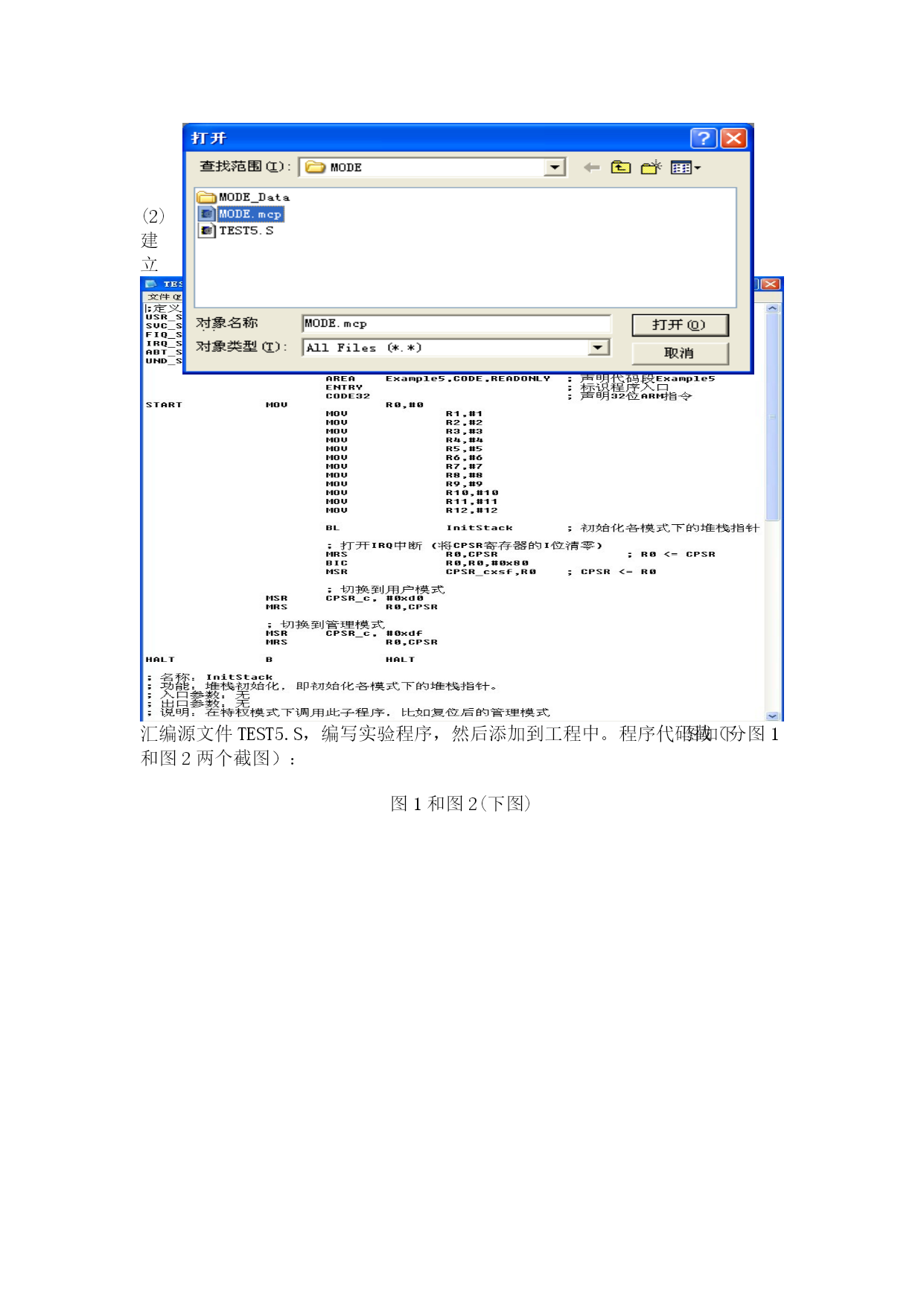

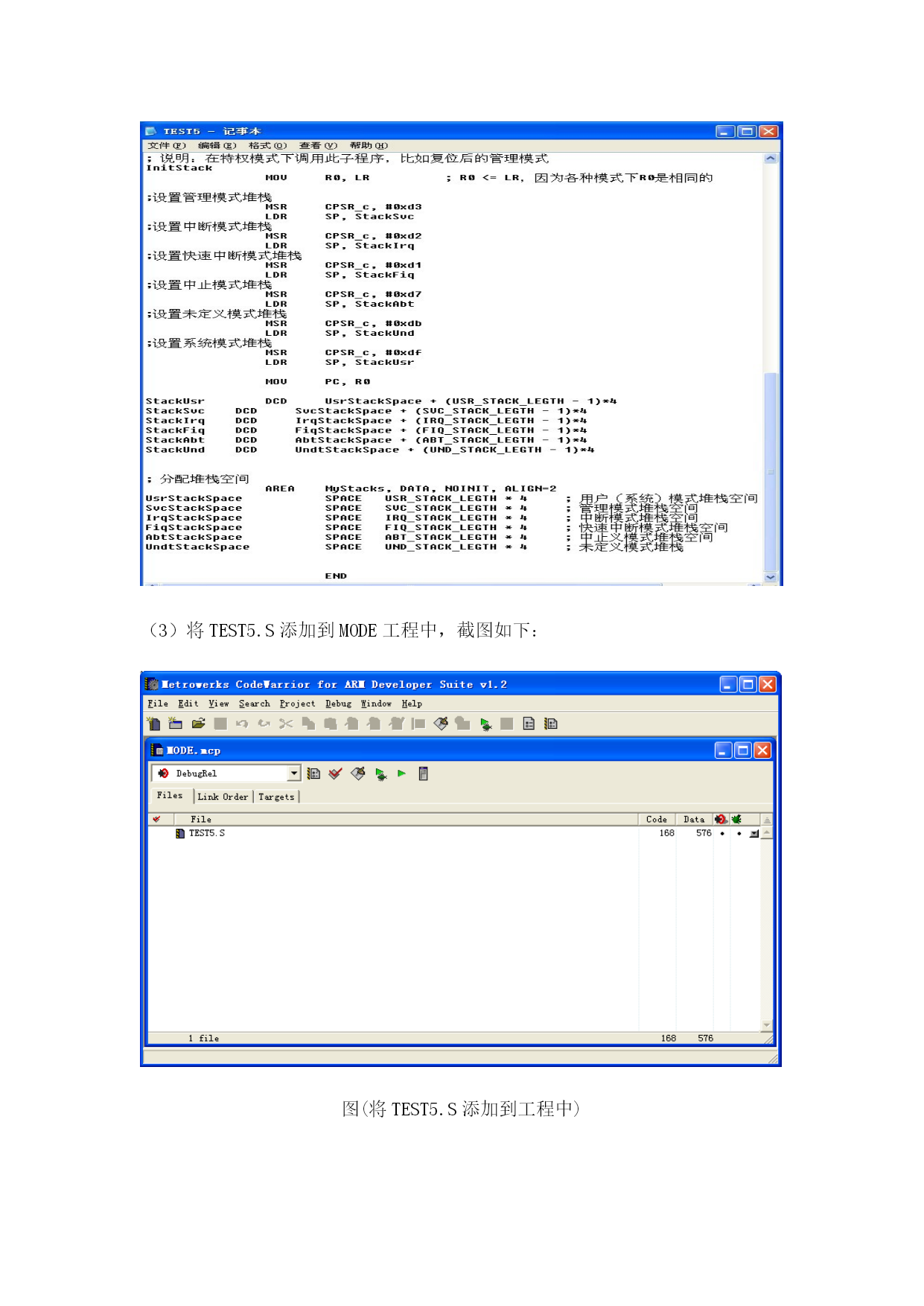

嵌入式系统设计实验报告姓名：罗荣栋学号：2009180405专业：计算机科学与技术年级：09级教师：杨进宝湖南师范大学工学院电子系二○一二年六月湖南师范大学工学院实验报告(一)计分实验课程:ARM9嵌入式系统设计实验题目:ADS1.2集成开发环境练习实验日期:2012年6月11日姓名：罗荣栋学号：2009180405实验目的了解ADS1.2集成开发环境的使用方法。实验设备硬件：PC机1台软件：Windows2000/XP操作系统ADS1.2集成开发环境实验内容1）建立一个新的工程；2）建立一个汇编源文件，并添加到工程中；3）设置文本编辑器支持中文；4）设置编译链接控制选项；5）编译链接工程；6）调试工程。实验步骤(1)在D:\新建一个目录，目录名为experiment。(2)启动ADS1.2IDE集成开发环境，选择【File】->【New…】，使用ARMExecutableImage工程模板建立一个工程，名称为ADS，目录为D:\experiment。图（新建工程ADS）(3)选择【File】->【New…】建立一个新的文件test1.S，设置直接添加到项目中。输入如程序代码，并保存，此时在工程窗口中可以看到test1.S文件。图（新建test1.s文件）图（test1.s程序代码）(5)选择【Edit】->【Perferences…】，在Font选项设置字体是Fixedsys，Script是CHINESE_GB2312。图（设置文本编辑器支持中文）(6)选择【Edit】->【DebugRelSettings…】，在DebugRelSettings对话框的左边选择ARMLinker项，设置链接地址。图（设置编译链接控制选项）图（设置参数如图）(7)选择【Project】->【Make】，或者按下快捷键F7，将编译链接整个工程。(8)选择【Project】->【Debug】，或者按下快捷键F5。IDE环境就会启动AXD调试软件，接着可以执行单步、全速运行调试。图（调试）实验心得注意：本实验使用软件仿真，所以要在AXD中选择【Options】->【ConfigureTarget…】菜单，然后在ChooseTarget窗口中选用ARMUL软件仿真。工程模板有何作用？如何强行重新编译工程的所有文件？(提示：选择【Project】->【RemoveObjectCode…】删除工程中的*.obj文件)湖南师范大学工学院实验报告（二）计分实验课程:ARM9嵌入式系统设计实验题目:ARM处理器工作模式实验实验日期:2012年6月11日姓名：罗荣栋学号：2009180405实验目的掌握如何使用MRS/MSR指令实现ARM处理器工作模式的切换；了解在各个工作模式下的寄存器。实验设备硬件：PC机1台软件：Windows2000/XP操作系统ADS1.2集成开发环境实验内容使用MRS/MSR指令切换工作模式，并初始化各种模式下堆栈指针；观察ARM处理器在各种模式下寄存器的区别。实验步骤(1)启动ADS1.2，使用ARMExecutableImage工程模板打开工程MODE。(2)建立汇编源文件TEST5.S，编写实验程序，然后添加到工程中。程序代码截图如下（分图1和图2两个截图）：图1和图2(下图)（3）将TEST5.S添加到MODE工程中，截图如下：图(将TEST5.S添加到工程中)(4)设置工程链接地址ROBase为0x40000000，RWBase为0x40003000。设置调试入口地址Imageentrypoint为0x40000000。(5)编译链接工程，选择【Project】->【Debug】，启动AXD进行软件仿真调试；如下图：(5)打开寄存器窗口(ProcessorRegisters)，选择Current项监视各寄存器的值。图（监视寄存器）(6)单步运行程序，注意观察CPSR、SPSR、R13(SP)、R14(LR)、R15(PC)寄存器。实验心得：在用户模式或系统模式下读取SPSR寄存器会有何结果？在非特权模式下能否对CPSR寄存器设置？能否读取CPSR寄存器的值？在非特权模式下如何使能/禁止IRQ或FIO中断？(提示：可以先使用SWI指令切换到管理模式)程序中能不能通过MSR指令直接修改CPSR中的T位来实现ARM状态/Thumb状态的切换？湖南师范大学工学院实验报告（三）计分实验课程:ARM9嵌入式系统设计实验题目:
