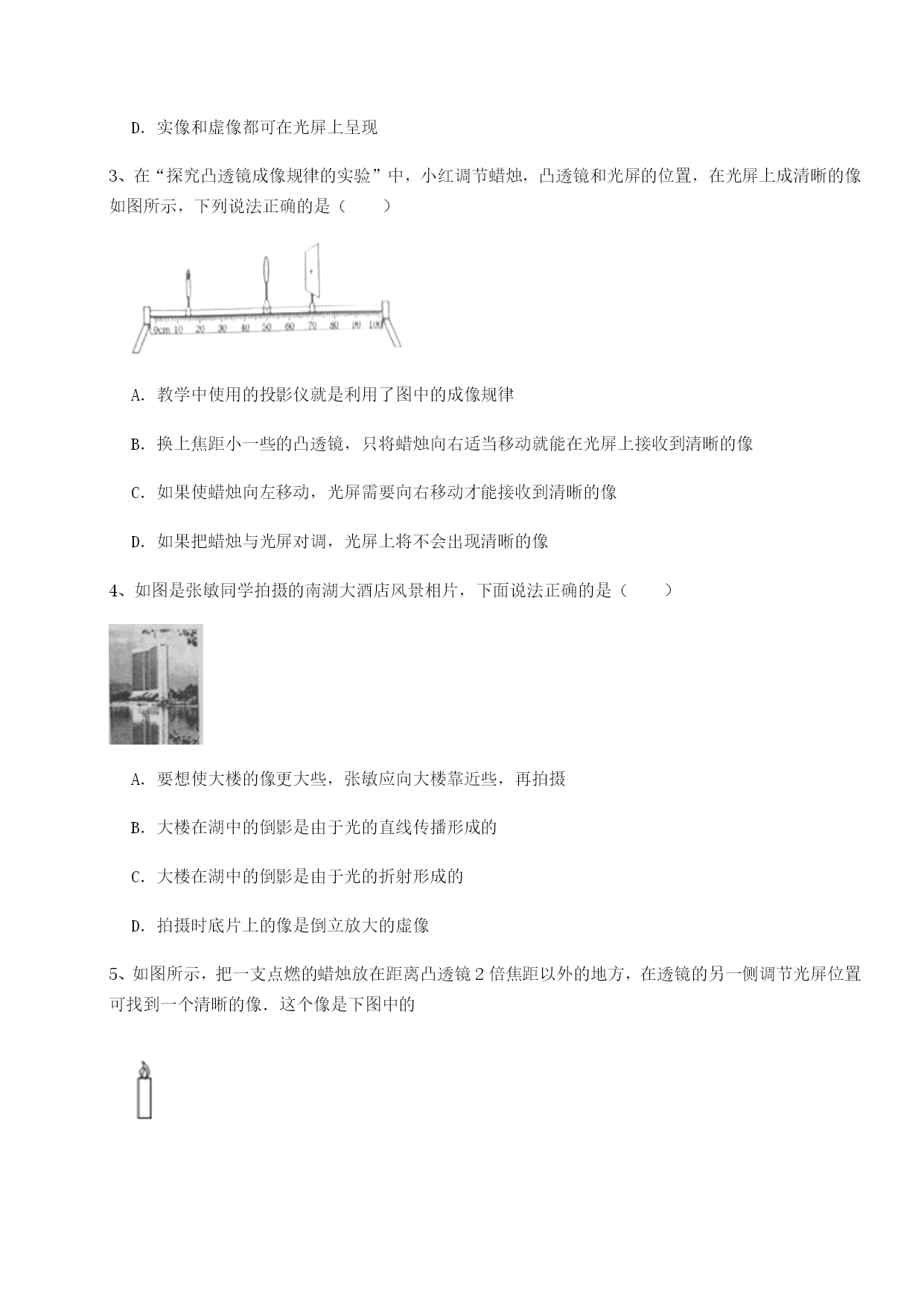

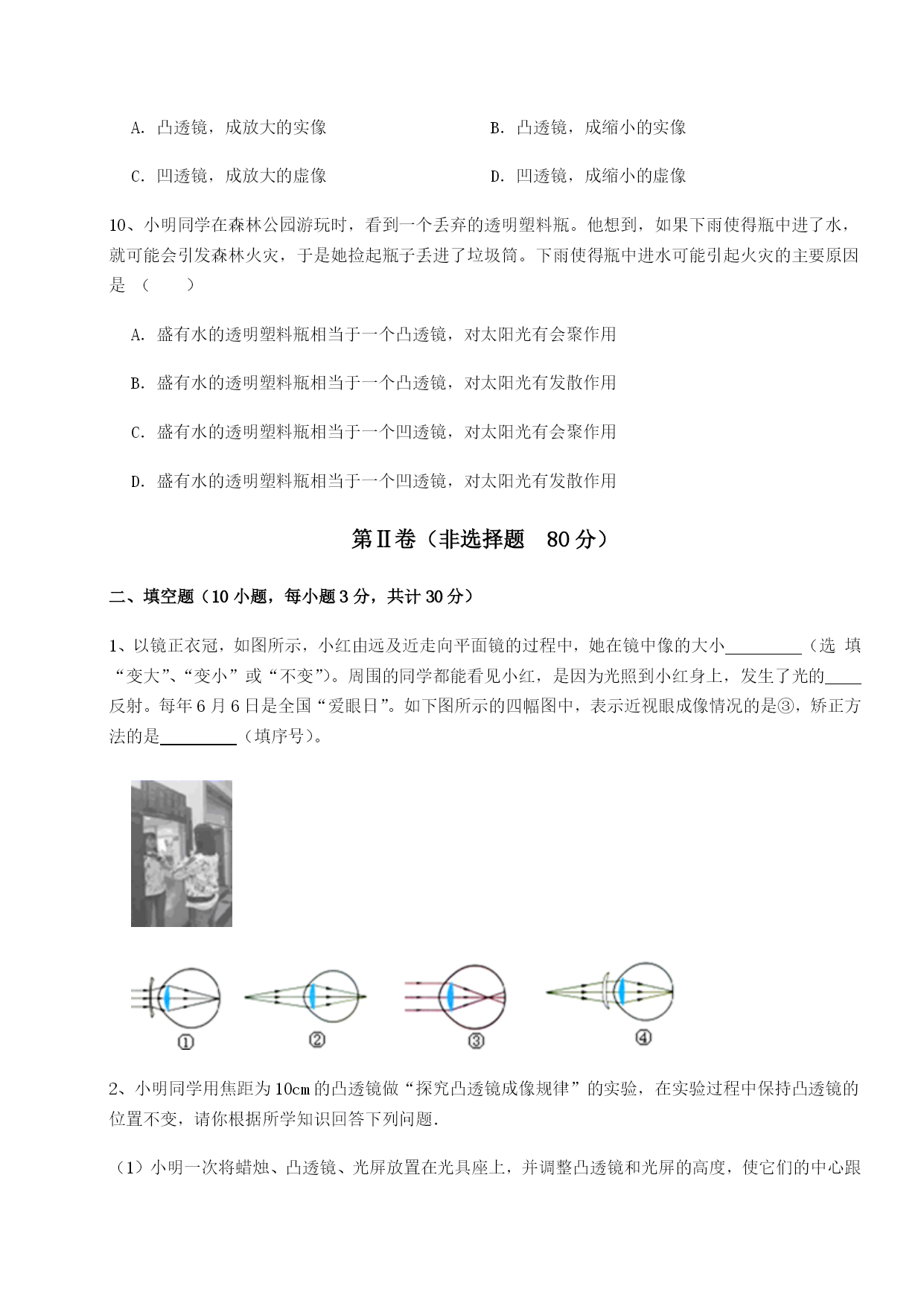

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器专题测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像2、黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和虚像都可在光屏上呈现3、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像4、如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（）A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄B．大楼在湖中的倒影是由于光的直线传播形成的C．大楼在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像5、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．6、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的7、如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是()A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜8、若一物体从距离凸透镜6倍焦距的地方，沿主轴移动到距离凸透镜3倍焦距的地方，则()A．像距变大，像变大B．像距变大，像变小C．像距变小，像变大D．像距变小，像变小9、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像10、小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（）A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小（选填“变大”、“变小”或“不变”）。周围的同学都能看见小红，是因为光照到小红身上，发生了光的反射。每年6月6日是全国“爱眼日”。如下图所示的四幅图中，表示近视眼成像情况的是③，矫正方法的是（填序号）。2、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题．（1）小明一次将蜡烛、凸透镜、光屏放置在光具座上，并调整凸透镜和光屏的高度，使它们的中心跟蜡烛的中心大致在．（2）过了一段时间后，小明发现烛焰在光屏上的像偏高，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（选填“上”“下”）调节．（3）小明将蜡烛放在15cm的刻度线处，左右移动光屏，直到光屏上成清晰的倒立（选填“放大”“等大”“缩小”）的实像，（选填“照相机”“幻灯机”或“放大镜”）就是利用这一成像原理制成的．3、为了监控取款机前的实时情况
