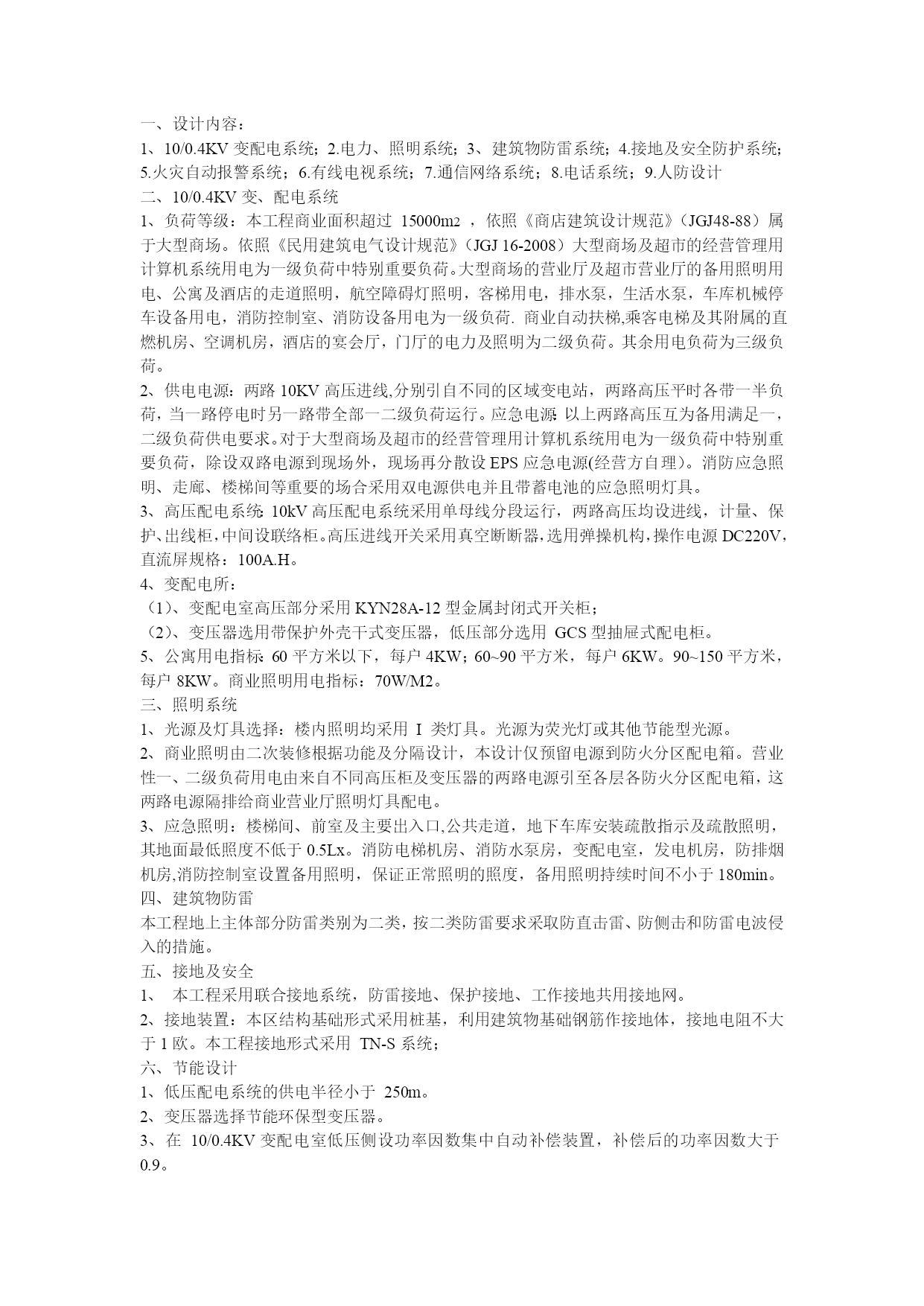

一、设计内容：1、10/0.4KV变配电系统；2.电力、照明系统；3、建筑物防雷系统；4.接地及安全防护系统；5.火灾自动报警系统；6.有线电视系统；7.通信网络系统；8.电话系统；9.人防设计二、10/0.4KV变、配电系统1、负荷等级：本工程商业面积超过15000m2，依照《商店建筑设计规范》（JGJ48-88）属于大型商场。依照《民用建筑电气设计规范》（JGJ16-2008）大型商场及超市的经营管理用计算机系统用电为一级负荷中特别重要负荷。大型商场的营业厅及超市营业厅的备用照明用电、公寓及酒店的走道照明，航空障碍灯照明，客梯用电，排水泵，生活水泵，车库机械停车设备用电，消防控制室、消防设备用电为一级负荷.商业自动扶梯,乘客电梯及其附属的直燃机房、空调机房，酒店的宴会厅，门厅的电力及照明为二级负荷。其余用电负荷为三级负荷。2、供电电源：两路10KV高压进线,分别引自不同的区域变电站，两路高压平时各带一半负荷，当一路停电时另一路带全部一二级负荷运行。应急电源：以上两路高压互为备用满足一，二级负荷供电要求。对于大型商场及超市的经营管理用计算机系统用电为一级负荷中特别重要负荷，除设双路电源到现场外，现场再分散设EPS应急电源(经营方自理）。消防应急照明、走廊、楼梯间等重要的场合采用双电源供电并且带蓄电池的应急照明灯具。3、高压配电系统：10kV高压配电系统采用单母线分段运行，两路高压均设进线，计量、保护、出线柜，中间设联络柜。高压进线开关采用真空断断器，选用弹操机构，操作电源DC220V，直流屏规格：100A.H。4、变配电所：（1）、变配电室高压部分采用KYN28A-12型金属封闭式开关柜；（2）、变压器选用带保护外壳干式变压器，低压部分选用GCS型抽屉式配电柜。5、公寓用电指标：60平方米以下，每户4KW；60~90平方米，每户6KW。90~150平方米，每户8KW。商业照明用电指标：70W/M2。三、照明系统1、光源及灯具选择：楼内照明均采用I类灯具。光源为荧光灯或其他节能型光源。2、商业照明由二次装修根据功能及分隔设计，本设计仅预留电源到防火分区配电箱。营业性一、二级负荷用电由来自不同高压柜及变压器的两路电源引至各层各防火分区配电箱，这两路电源隔排给商业营业厅照明灯具配电。3、应急照明：楼梯间、前室及主要出入口,公共走道，地下车库安装疏散指示及疏散照明，其地面最低照度不低于0.5Lx。消防电梯机房、消防水泵房，变配电室，发电机房，防排烟机房,消防控制室设置备用照明，保证正常照明的照度，备用照明持续时间不小于180min。四、建筑物防雷本工程地上主体部分防雷类别为二类，按二类防雷要求采取防直击雷、防侧击和防雷电波侵入的措施。五、接地及安全1、本工程采用联合接地系统，防雷接地、保护接地、工作接地共用接地网。2、接地装置：本区结构基础形式采用桩基，利用建筑物基础钢筋作接地体，接地电阻不大于1欧。本工程接地形式采用TN-S系统；六、节能设计1、低压配电系统的供电半径小于250m。2、变压器选择节能环保型变压器。3、在10/0.4KV变配电室低压侧设功率因数集中自动补偿装置，补偿后的功率因数大于0.9。七、火灾自动报警系统及联动控制系统1、本工程消防等级为一级，采用总体保护方式。2、本工程消防通讯总线、控制线、电话总线、广播总线均由消防控制室引出。消防控制室设在一层，其入口处设置明显的标志。八、人防工程1、由本区变配电室提供平时和战时主电源，电压380/220V。2、在地下三层设置人防移动电站，由人防移动电站提供小区所有人防区的战时备用电源，电压380/220V。3、负荷等级：本工程地下室属人防物资库，人防内应急照明、通信报警及接收设备为一级负荷，人防风机、潜污泵（另配手摇泵）、通风方式装置系统、正常照明等为二级负荷。九、有线电视系统1、信号引自当地有线电视网。有线电视网络采用光纤同轴电缆混合网（HFC）方式组网，按双向传输方式设计。所有设备器件具有双向传输功能。光节点/前端设备设在地下室通讯网络机房。2、主干及分支干线采用光纤，分配网络采用同轴电缆，星形结构组网。3、系统采用862MHz邻频传输方式，系统输出的模拟信号电平：69±6dBμV。十、宽带网络系统1、系统采用星形拓扑结构。2、接入层交换机设在每层强弱电电气竖井内，核心交换机设在地下室弱电机房。十一、电话系统电话通信系统全部采用市内直线电话通信方式。电话进线采用电话电缆，由通讯网络机房至每层电井内楼层通讯网络机箱采用大对数电缆，自楼层通讯网络机箱至用户弱电箱电话线路采用RVS电话线。十二、本工程设计与专业设计分工：移动通讯信号覆盖系统由移动公司负责；监控系统及空调自控系统由甲方另行委托专
