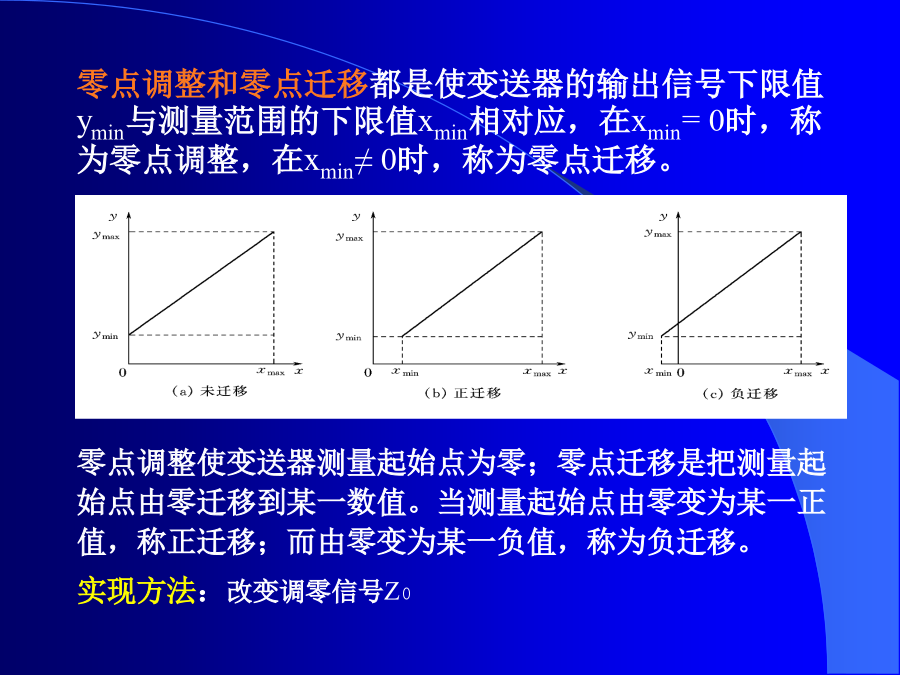

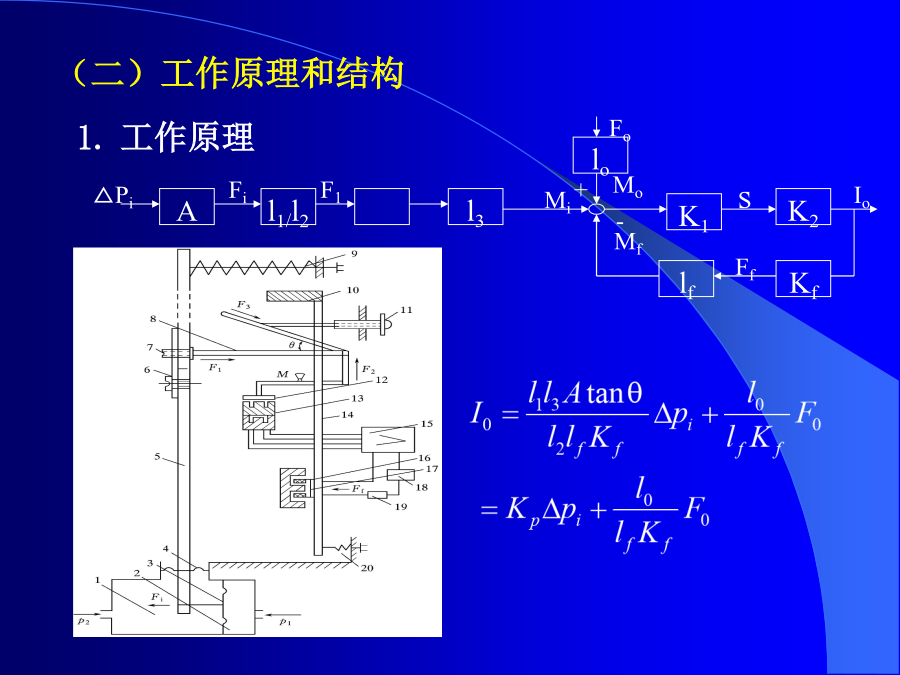

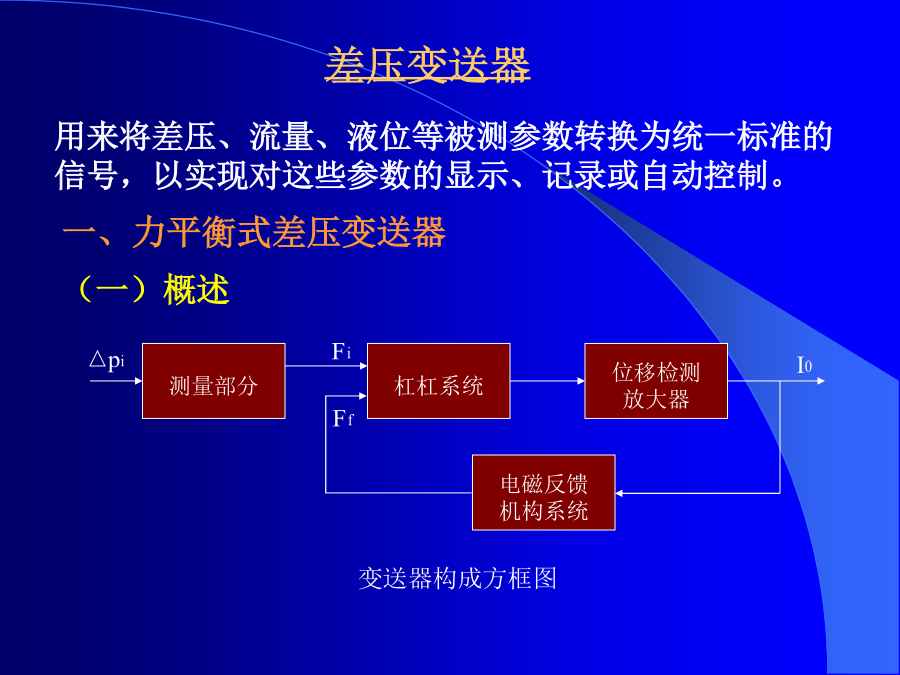

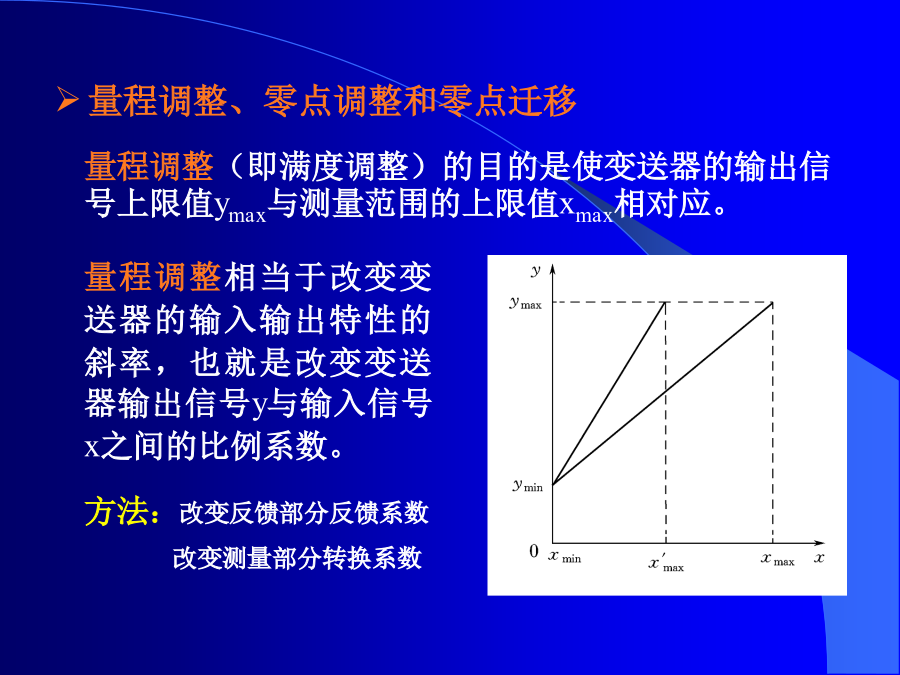

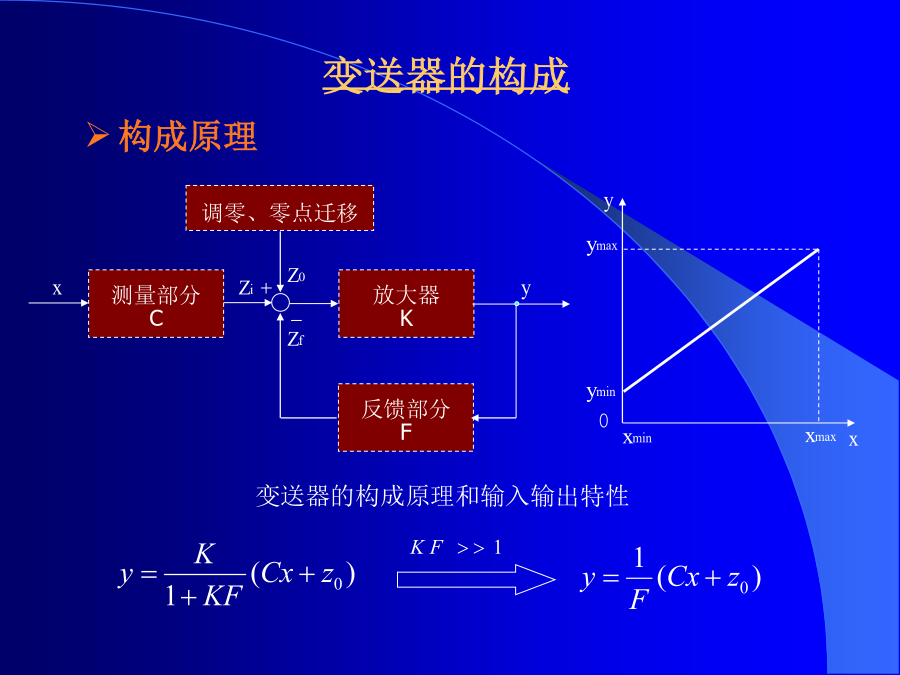

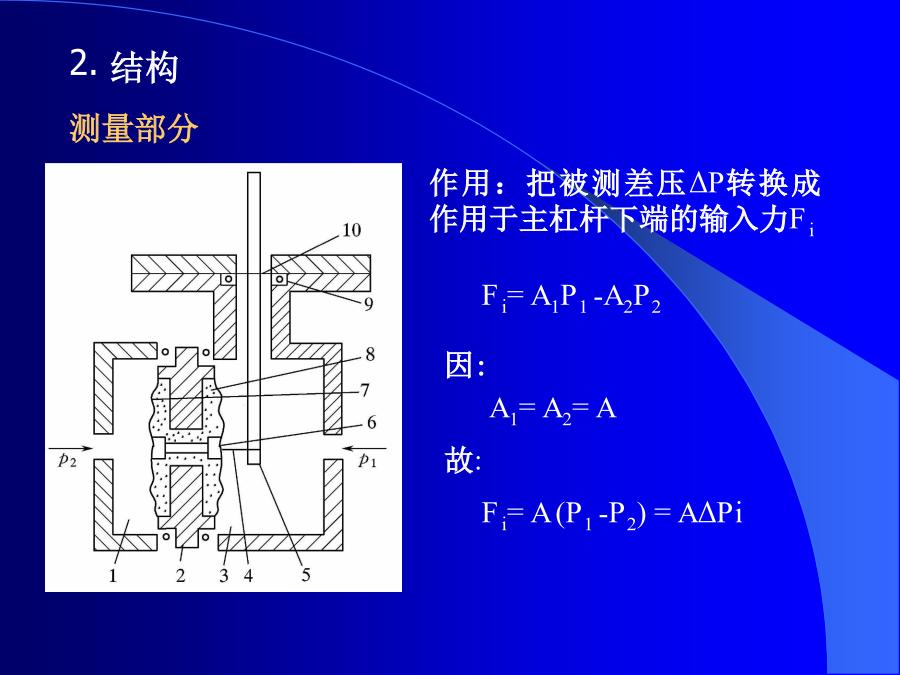

控制仪表及装置第二章变送器和转换器变送器的构成量程调整、零点调整和零点迁移零点调整使变送器测量起始点为零;零点迁移是把测量起始点由零迁移到某一数值。当测量起始点由零变为某一正值,称正迁移;而由零变为某一负值,称为负迁移。差压变送器(二)工作原理和结构几点结论作用:把被测差压ΔP转换成作用于主杠杆下端的输入力Fi杠杆系统①主杠杆②矢量机构③副杠杆④调零和零点迁移机构⑤静压调整和过载保护装置、平衡锤平衡带拉条电磁反馈装置1-3短接、2-4短接:(三)低频位移检测放大器1.差动变压器2.低频振荡器低频振荡器的起振条件振荡器的放大特性和反馈特性3.整流滤波电路4.功率放大器其他元件作用限能(一)概述(二)测量部件结论:(三)转换放大电路转换放大部分电路原理方框图1.电容-电流转换电路解调和振荡控制电路(包括解调器和振荡控制电路)线性调整电路(包括VD9、VD10、R22、R23、RP1等)2.放大及输出限制电路放大电路(包括IC3、VT3、VT4等)调零和调量程电路输出限制电路(包括VT2、R18等)温度变送器输入回路(二)放大单元工作原理2.功率放大电路3.隔离输出电路4.直流-交流-直流(DC/AC/DC)变换器(三)直流毫伏变送器量程单元输入回路:从反馈回路可得IC1反相输入端的电压UF为(四)热电偶温度变送器量程单元1.冷端温度补偿热电偶温度变送器线性化原理方框图用四段折线来模拟非线性运算电路,如下图。折线的段数及斜率大小由热电偶的特性来确定。表示直线的斜率。非线性电路的实现Ir1.线性化Ir电/气转换器(二)气容(四)喷嘴挡板机构(五)功率放大器三、电/气转换器
